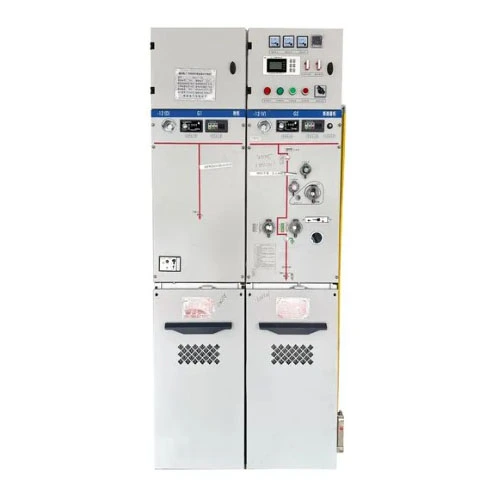

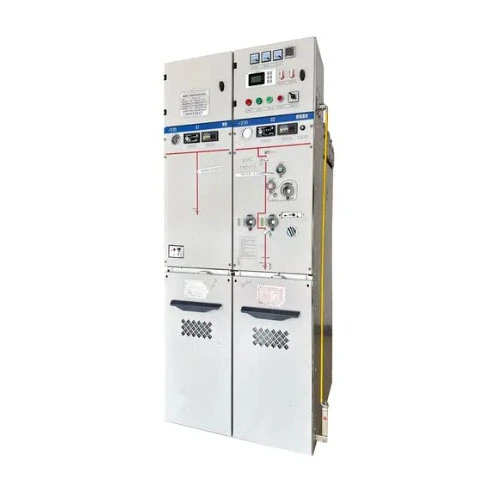

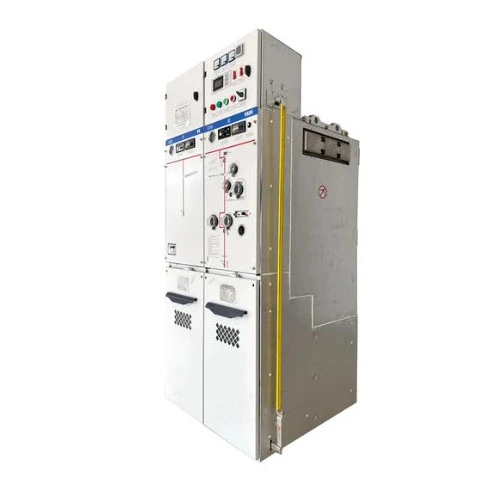

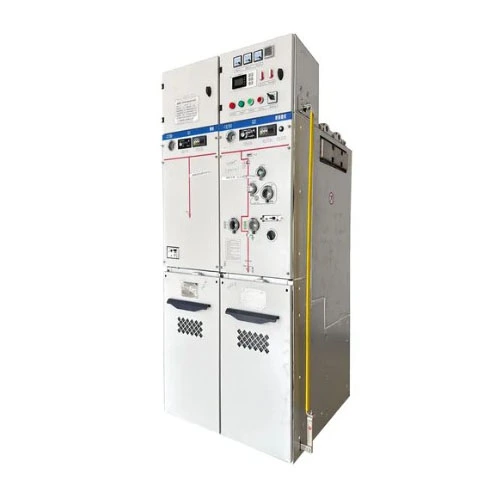

SF6 gasgeïsoleerde compacte RMU metalen ingesloten schakelapparatuur

Het SF6 gasgeïsoleerde compacte RMU metalen schakelapparaat is een complete stroomverdeeleenheid die hoogspanningsschakelapparaten, rails, aardingsschakelaars en andere kerncomponenten volledig omsluit in een roestvrijstalen gastank gevuld met SF6-gas als isolatiemedium.

Dit product wordt voornamelijk gebruikt in 12kV/24kV-voedingssystemenringhoofdeenheid (RMU)toepassingen of eindstroomverdeling.

Wat kan het doen?

Simpel gezegd: het maakt stroomverdeling, schakelen, bescherming en controle mogelijk. Specifieke functies zijn onder meer:

1. Belastingstroom maken en breken - normale lijnschakeling.

2. Kortsluitstroom maken en onderbreken - in combinatie met zekeringen of stroomonderbrekers, onderbreekt u snel het circuit tijdens fouten om transformatoren en lijnen te beschermen.

3. Isolatie en aarding - biedt een zichtbaar ontkoppelingspunt en aardingsfunctie om de veiligheid van onderhoudspersoneel te garanderen.

4. Kabelaansluiting en -bescherming - fungeert als een inkomende/uitgaande eenheid en biedt bescherming tegen overstroom en kortsluiting voor kabellijnen.

Dankzij de volledig afgedichte constructie is dit product vooral geschikt voor veeleisende omgevingen (bijvoorbeeld grote hoogte, vochtigheid, zoutnevel, zwaar stof) of locaties met beperkt landgebruik (bijvoorbeeld commerciële centra, wooncomplexen, windmolenparken). Het is een ideale vervanging voor traditionele luchtgeïsoleerde ringhoofdunits.

Productparameter (specificatie)

Hieronder volgen de standaard technische parameters van de SF6 gasgeïsoleerde compacte RMU metalen omsloten schakelapparatuur vervaardigd doorLugao-kracht Co., Ltd.:

Producteigenschap en toepassing (Q&A-formaat)

Vraag 1: Wat is het grootste kenmerk van dit SF6 gasgeïsoleerde compacte RMU metalen omsloten schakelapparaat?

A: Het grootste kenmerk is de extreme compactheid en het volledig geïsoleerde ontwerp. Vergeleken met traditionele luchtgeïsoleerde RMU's vermindert ons product het volume met ongeveer 70%, terwijl de superieure elektrische prestaties behouden blijven. Alle onder spanning staande onderdelen zijn volledig afgedicht in een roestvrijstalen gastank, onaangetast door condensatie van buitenaf, vervuiling of kleine dieren, waardoor werkelijk 30 jaar onderhoudsvrij gebruik wordt bereikt. Bovendien heeft onze SF6 geïsoleerde ringhoofdunit een modulair ontwerp, waardoor een flexibele combinatie van inkomende/uitgaande units, meetunits, PT-units, enz. mogelijk is, afhankelijk van de gebruikersvereisten.

Vraag 2: Hoe betrouwbaar is het in ruwe omgevingen?

A: Uiterst betrouwbaar. De gastank is vervaardigd met behulp van laserlassen en heliumlekdetectie, met een jaarlijks lekpercentage van minder dan 0,1%, waardoor de stabiliteit van de SF6-gasdruk op de lange termijn wordt gegarandeerd. Zelfs bij extreme kou van -40°C of hoge temperaturen van +55°C, of ​​op hoogtes tot 3000 meter, behoudt ons product zijn nominale isolatieniveau. Veel klanten hebben dit compacte RMU-schakelsysteem geïnstalleerd in windparken en mijnen aan de kust, waar het jarenlang heeft gewerkt zonder enige isolatie-flashover-incidenten.

Vraag 3: Welke veiligheidsontwerpen heeft het product?

A: Veiligheid is onze topprioriteit. Het product is voorzien van een vergrendelingssysteem met vijf preventieve maatregelen (voorkomt onjuiste werking van de stroomonderbreker, voorkomt het schakelen van isolatoren onder belasting, voorkomt het sluiten van de aardingsschakelaar wanneer deze onder spanning staat, voorkomt bekrachtigen met gesloten aarde en voorkomt het betreden van onder spanning staande compartimenten). Bovendien heeft de gastank een interne boogfoutwaarde van IAC AFLR 20kA/1s, met drukontlastingskanalen die boogenergie naar een veilig gebied buiten de behuizing leiden. Een observatievenster op het bedieningspaneel biedt een duidelijk zicht op de status van de isolatieopening.

Vraag 4: Voor welke specifieke toepassingsscenario's is het geschikt?

A: Ons product wordt veel gebruikt in de volgende scenario's:

● Stedelijke wooncomplexen, commerciële gebouwen --- als belangrijkste inkomende en distributie-eenheden in onderstations, waardoor vloerruimte wordt bespaard.

● Windparken, fotovoltaïsche elektriciteitscentrales --- als RMU-eenheden in compacte onderstations, die temperatuurschommelingen weerstaan.

● Industrieparken, fabrieken --- bescherming van kleine en middelgrote transformatoren, ter vervanging van traditionele uitvalzekeringen.

● Metro's, tunnels, luchthavens --- uiterst betrouwbare stroomvoorzieningsknooppunten die een laag uitvalpercentage vereisen.

● Datacenters - A-niveau belastingen met extreem hoge eisen aan de continuïteit van de levering, waardoor automatische standby-stroomoverdracht met automatisering mogelijk is.

● Mijnen, havens --- stoffige, vochtige omgevingen waar een volledig afgedichte constructie een duidelijk voordeel is.

Of u nu één of honderden eenheden SF6 gasgeïsoleerde, compacte RMU-metaalomsloten schakelapparatuur nodig heeft, wij kunnen gestandaardiseerde of op maat gemaakte oplossingen bieden.

Productiedetails (voordelen ten opzichte van concurrenten)

Gedetailleerde vergelijking: Lugao Power versus gewone merken

Onze belangrijkste onderscheidende voordelen:

1. Werkelijk “onderhoudsvrij”: Gewone merken beweren onderhoudsvrij te zijn, maar hebben een jaarlijks gaslekpercentage van >1%, waardoor elke 3-5 jaar bijgevuld moet worden.Lugao-krachtmaakt gebruik van een dubbele afdichtingsring + metalen harde afdichtingsstructuur met een jaarlijks lekkagepercentage van ≤0,1% – bijvullen is niet nodig binnen de ontwerplevensduur.

2. Aanpassingsvermogen aan extreme omgevingen: ons product heeft tests bij lage temperaturen van -45 °C en +60 °C bij hoge temperaturen doorstaan, en zoutsproeitests van 720 uur (normaal = 96 uur) – geschikt voor kust- en berggebieden.

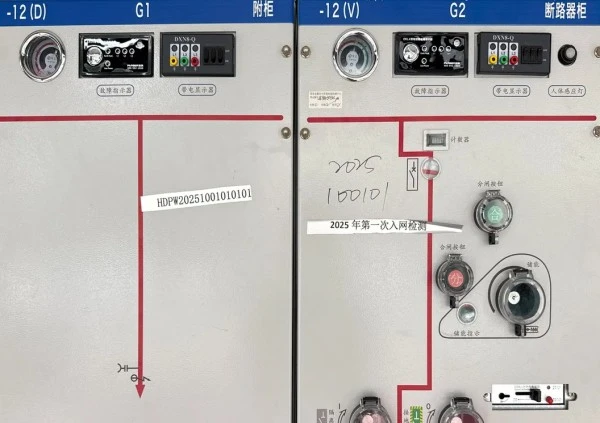

3. Gebruiksvriendelijke bediening: schakelposities, aardingsstatus en open/gesloten toestanden zijn allemaal kleurgecodeerd op het paneel en de bedieningshendel biedt force feedback om verkeerde bediening te voorkomen.

4. Hogere kortsluitvastheid: standaard vereist 20 kA/3s; wij ontwerpen met een marge van 25 kA/3s en een piekweerstand van 63 kA --- waarmee we het industriegemiddelde met 15% overtreffen.

Veelgestelde vragen (FAQ)

Vraag 1: Is het SF6-gas in dit SF6-gasgeïsoleerde compacte RMU-metaalomsloten schakelapparaat milieuvriendelijk? Wordt dit later afgebouwd?

A: Momenteel blijft SF6 het beste isolatiegas, maar we hebben al milieuvriendelijke versies ontwikkeld (C4 of droge lucht). De gastank van het apparaat dat u koopt, is uiterst goed afgedicht, met minimale lekkage gedurende 30 jaar gebruik. Als er in de toekomst een milieuvriendelijke retrofit nodig is, kunnen we een complete vervangingsservice voor de gastank bieden.

Vraag 2: Wat moet ik doen als de gasdruk tijdens bedrijf daalt?

A: Ons product wordt standaard geleverd met een gasdichtheidsmeter (met lagedrukalarmcontact). Wanneer de druk daalt naar 0,25 bar (relatief), wordt er een alarmsignaal naar het besturingssysteem gestuurd. Op dat moment moet een stroomstoring worden aangevraagd en komt ons after-salesteam langs om te controleren op lekken en de SF6 bij te vullen. Onder normale omstandigheden is bijvullen vanwege lekkage vrijwel nooit nodig.

Vraag 3: Kan het product worden aangepast aan bestaande distributieautomatiseringssystemen?

EEN: Absoluut. Ons SF6-gas in deze SF6 Gas-geïsoleerde compacte RMU is gereserveerd met DTU-interfaces en ruimte voor elektrische bedieningsmechanismen. Door een elektrische module en besturingskabels toe te voegen, kan deze worden aangesloten op IEC 60870-5-101/104 of Modbus-communicatieprotocollen om openen/sluiten op afstand, stroom-/spanningsmeting en het uploaden van foutindicatoren mogelijk te maken.

Waarom kiezen voor Lugao Power?

Opgericht in 2016:Lugao-kracht is een professionele fabrikant van midden- en hoogspanningsapparatuur voor transmissie en distributie, met een eigen fabriek en geïntegreerde R&D-, productie- en verkoopmogelijkheden.

3.000+ m² productiefaciliteit:Onze productiefaciliteit ondersteunt de productie, assemblage, inspectie en testen van stroomtransformatoren, RMU's, schakelapparatuur en andere stroomdistributieapparatuur.

30+ landen bediend:De producten van Lugao Power zijn naar meer dan 30 landen geëxporteerd, ten behoeve van elektriciteitsnet-, industriële, infrastructuur-, hernieuwbare energie- en andere internationale projecten.

ISO9001 & SGS gecertificeerd:Onze kwaliteitsmanagement- en productieprocessen worden ondersteund door ISO 9001- en SGS-certificeringen. Toepasselijke producten zijn ook verkrijgbaar met CE- en CCC-certificeringen.

60+ technisch personeel:Ons technische team ondersteunt productontwerp, projectconfiguratie, oplossingen op maat en technische documentatie voor verschillende vereisten voor stroomverdeling.

Fabrieksgerichte projectondersteuning:Van productselectie en technisch ontwerp tot productie, testen, levering en after-salesondersteuning, Lugao Power biedt geïntegreerde ondersteuning voor wereldwijde energiedistributieprojecten.
