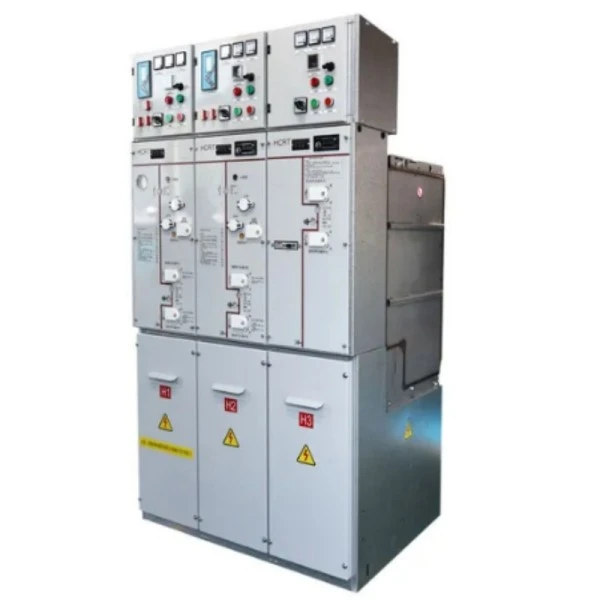

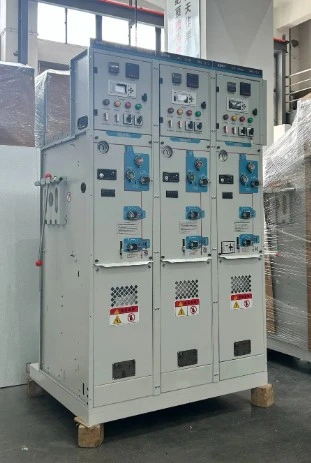

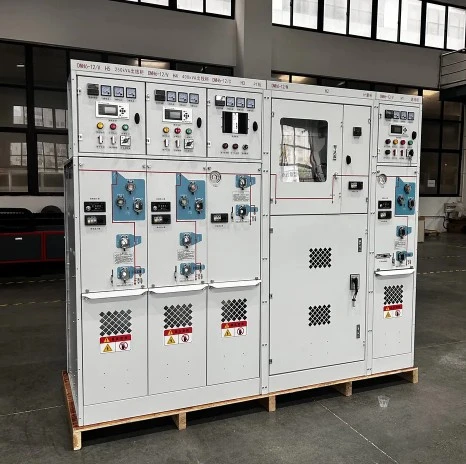

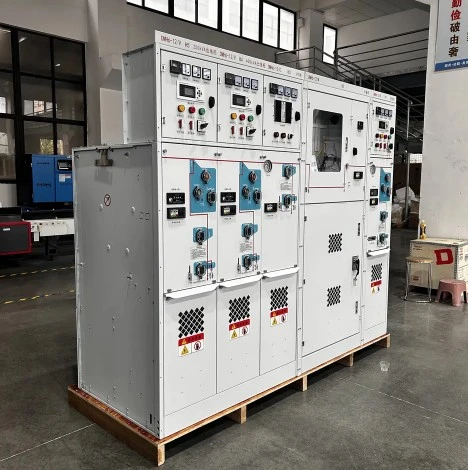

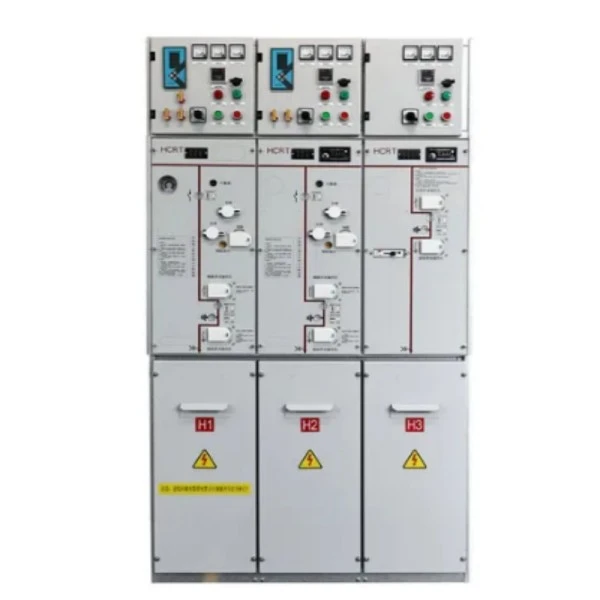

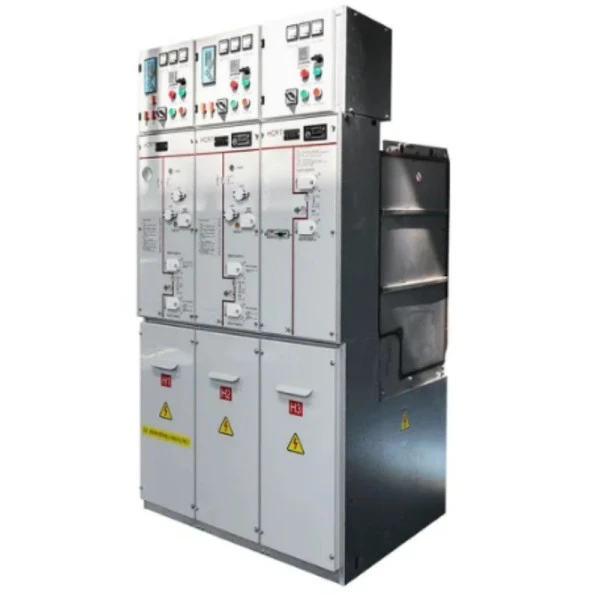

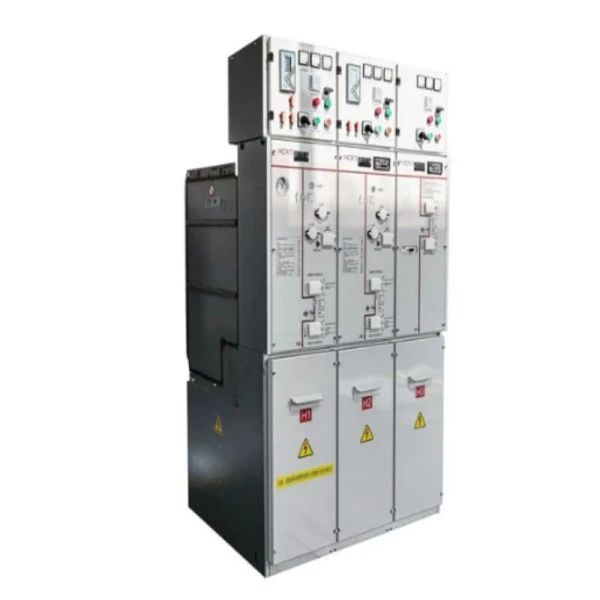

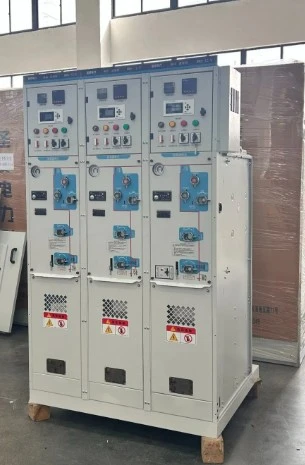

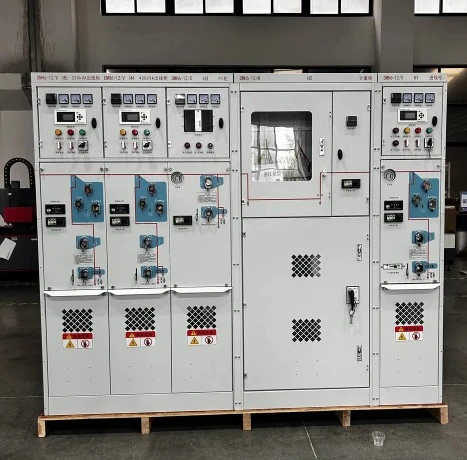

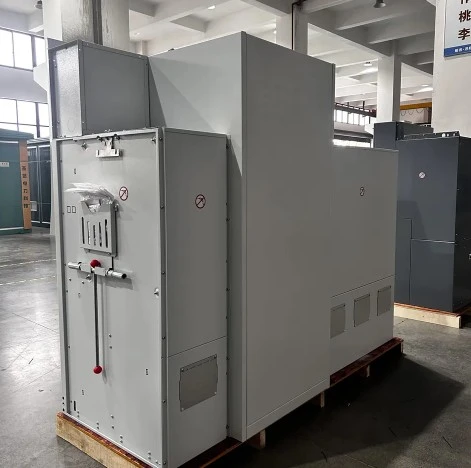

35kv middenspanning Sf6 afgedicht schakelmateriaal

Het afgedichte SF6-schakelapparaat voor middenspanning van 35 kV is een in de fabriek geassembleerd, in metaal omsloten elektrisch apparaat dat zwavelhexafluoride (SF6) gas gebruikt als zowel een isolerend als een boogdovende medium. In tegenstelling tot conventionele open-type schakelapparatuur zijn alle onder spanning staande onderdelen, inclusief de stroomonderbreker, scheider en aardingsschakelaar, hermetisch afgesloten in een roestvrijstalen tank gevuld met SF6-gas onder een gecontroleerde druk.

Wat kan het doen?

In de eerste plaats is dit 35 kV middenspannings-SF6-afgedichte schakelapparaat verantwoordelijk voor het ontvangen, distribueren en controleren van elektrische energie in 35 kV-stroomnetwerken. Het beschermt transformatoren, motoren en feeders tegen overbelasting, kortsluiting en tijdelijke overspanningen. Wanneer er een fout optreedt, dooft de SF6-stroomonderbreker de boog binnen milliseconden, waardoor minimale schade aan stroomafwaartse apparatuur wordt gegarandeerd. Bovendien maakt het schakeloperaties op afstand en realtime statusmonitoring mogelijk, waardoor het een kerncomponent van moderne slimme netwerken wordt. In wezen vervangt het omvangrijke luchtgeïsoleerde schakelapparatuur (AIS) in toepassingen waar de ruimte beperkt is of de omgevingsomstandigheden ernstig zijn.

Productvoordelen

Bij het evalueren van 35kV middenspanning SF6 afgedichte schakelapparatuur valt de oplossing van Lugao Power op door vijf belangrijke voordelen:

1. Ultrahoge betrouwbaarheid: Omdat het SF6-gas een superieure diëlektrische sterkte biedt (ongeveer 3 keer die van lucht), zijn de interne componenten immuun voor stof, vocht, zoute mist en vervuiling. Dit resulteert in een extreem laag uitvalpercentage: minder dan 0,1% over tien jaar gebruik.

2. Compacte voetafdruk: het afgedichte ontwerp vermindert de speling tussen fase en grond en tussen fasen drastisch. Een typische Lugao 35kV SF6-ringhoofdeenheid neemt slechts 1,2 m² per feeder in beslag, vergeleken met 3,5 m² voor AIS. Hierdoor kunnen nutsbedrijven en industriële installaties worden aangepast of uitgebreid binnen de bestaande footprint van gebouwen.

3. Onderhoudsvrije werking: Omdat alle bewegende delen in een droge, afgesloten SF6-omgeving werken, is regelmatig schoonmaken, contactafstelling of testen van de isolatieweerstand niet nodig. De enige aanbevolen controle is een gasdrukmeter die eens in de zes maanden wordt afgelezen. Over een levensduur van 20 jaar bespaart dit tot 70% op de operationele kosten.

4. Verbeterde veiligheid voor personeel: De met metaal omsloten, gelaste tank is geschikt voor interne boogfoutbeheersing (IAC) tot 50 kA/1s. Zelfs bij een interne storing leidt de overdrukklep hete gassen naar een veilig uitlaatkanaal, nooit naar een operator. Alle vergrendelingen voldoen aan IEC 62271-200.

5. Prestaties onder alle weersomstandigheden: Van -40°C in alpiene substations tot +55°C in zonneparken in de woestijn werkt dit 35kV middenspannings-SF6-afgedichte schakelapparaat zonder derating. Binnen de behuizing is geen verwarming of airconditioning nodig.

Producteigenschappen

● Het afgedichte SF6-schakelsysteem voor 35 kV middenspanning van Lugao Power omvat de volgende specifieke technische kenmerken:

1. Gelaste roestvrijstalen tank: 3 mm dik, 316L-kwaliteit, getest op heliumlekken tot minder dan 0,1% per jaar. Geen pakkingen of O-ringen blootgesteld aan de atmosfeer.

2. Driestandenschakelaar: geïntegreerde lastscheidingsschakelaar, scheider en aardingsschakelaar in één mechanisme. Mechanische vergrendeling voorkomt onjuiste volgordehandelingen.

3. SF6-manometer (temperatuurgecompenseerd): levert werkelijke drukmetingen, ongeacht de omgevingstemperatuur. Groene zone = 0,12–0,14 MPa (absoluut). Lagedrukalarmcontacten beschikbaar voor bewaking op afstand.

4. Optie voor vacuümstroomonderbreker: ter bescherming van de voeding combineert een ingebouwde vacuümonderbreker met externe SF6-isolatie het hoge breekvermogen van het vacuüm met de isolatiesterkte van SF6. Nominale kortsluitstroom: 31,5 kA.

5. Kabelcompartiment: Grote, verwijderbare voorkant zorgt voor gemakkelijke toegang voor kabelschoeninstallatie. Geschikt voor eenaderige koper- of aluminiumkabels tot 500 mm².

6. Magnetische actuator of veeractuator: Verkrijgbaar als magnetische actuator (voor 100.000 mechanische handelingen) of als veermechanisme met opgeslagen energie (voor kostengevoelige projecten).

7. Mimic Bus op voorpaneel: Een duidelijk, gegraveerd diagram van één lijn met LED-indicatoren voor schakelaarpositie, aardingsstatus en SF6-druk.

8. Hulpcontacten: 6NO + 6NC, geschikt voor 220V DC, rechtstreeks aangedreven vanaf de hoofdas (geen nokken die slippen).

Producttoepassing

De veelzijdigheid van 35 kV middenspanning SF6 afgedichte schakelapparatuur maakt het geschikt voor de volgende toepassingen:

1. Windparken: gebruikt in de torenbasis van elke turbine of in collectorringen op offshore platforms. Bestand tegen trillingen, zoutnevel en besloten ruimtes.

2. Zonne-PV-energiecentrales: Geïnstalleerd bij de uitgangen van de combinerbox en de primaire zijde van de step-uptransformator. Het afgedichte ontwerp voorkomt het binnendringen van stof in woestijnomgevingen.

3. Industriële onderstations: staalfabrieken, cementfabrieken en petrochemische faciliteiten waar continue productie een hoge uptime vereist. De SF6-schakelapparatuur voedt grote motoren (3MW–10MW) en boogovens.

4. Datacenters: Biedt betrouwbare 35kV-inkomende voeding aan back-upgeneratoren en UPS-systemen. Door het compacte formaat is er meer vloerruimte voor IT-racks.

5. Spoorwegtractie-onderstations: voor geëlektrificeerde spoorwegen op 27,5 kV- of 35 kV-systemen. DeSF6 schakelapparatuurverwerkt veelvuldig schakelen (tot 5.000 schakelingen/jaar) zonder contactslijtage.

6. Ondergrondse onderstations: in stadscentra of commerciële complexen waar grond onbetaalbaar is. De schakelapparatuur kan in twee lagen worden gestapeld in een kluis van 2,5 meter hoog.

7. Secundaire nutsdistributie: Als ringhoofdeenheid (RMU) voor het voeden van woonblokken of kleine industriële parken vanuit een 35 kV-lus.

Normen waaraan wij voldoen

De 35 kV middenspanning SF6 afgedichte schakelapparatuur van Lugao Power is ontworpen en vervaardigd volgens internationale en industriële normen om veiligheid, betrouwbaarheid en een lange levensduur te garanderen.

Productiedetails

Elke eenheid van Lugao Power’s 35 kV middenspanning SF6 afgedichte schakelapparatuur ondergaat rigoureuze productiestappen:

● Tankfabricage: Lasergesneden 316L roestvrijstalen platen worden door een robot in een mal gelast. Alle lassen worden geïnspecteerd met kleurstofpenetrant en röntgenstraling op gaatjes. Elke tank wordt vervolgens gedurende 24 uur aan een druktest onderworpen bij 0,3 MPa (2*bedrijfsdruk).

● Oppervlaktebehandeling: Buitenkant is gefosfateerd en gecoat met RAL 7035 epoxypolyesterpoeder (minimaal 80μm dikte). Zoutsproeibestendigheid: 1.000 uur.

● SF6-gasverwerking: Na montage van alle interne componenten (bussen, contacten, actuatoren) wordt de tank geëvacueerd tot < 10 Pa. Vervolgens wordt SF6-gas met een zuiverheid >99,97% gevuld tot 0,12 MPa absoluut. Het dauwpunt is geverifieerd bij < -50°C.

● Mechanische duurzaamheidstest: Elk bedieningsmechanisme wordt vóór de eindmontage 500 keer (open/dicht/aarde) op een testbank doorlopen.

● Hoogspanningstest: 70 kV/1min netfrequentie, bestand tegen spanning (droog) en 110 kV/1,2/50 μs bliksemimpulstest.

● Meting van gedeeltelijke ontlading: minder dan 5pC bij 1,1× nominale spanning (38,5 kV). Gemeten met een breedband PD-detector.

● Lekdetectie: Een sniffersonde (halogeendetector) scant elke lasnaad en busflens. Gegarandeerd lekpercentage < 0,1% per jaar.

● Traceerbaarheid: Elk schakeltoestel krijgt een unieke QR-code. De QR-code linkt naar een fabriekstestrapport, inclusief druktestcurves, PD-niveaus en gasvuldatum.

SF6 afgedichte schakelapparatuur versus luchtgeïsoleerde schakelapparatuur (AIS)

Veelgestelde vragen (FAQ)

Vraag 1: Hoe vaak moet het afgedichte SF6-schakelapparaat met middenspanning van 35 kV worden bijgevuld?

A: Onder normale omstandigheden bedraagt ​​het lekkagepercentage minder dan 0,1% per jaar. Bij een initiële vulling van 0,12 MPa zou het meer dan 20 jaar duren voordat de alarmdrempel (0,10 MPa) wordt bereikt. Wij raden aan om de manometer elke 6 maanden te controleren. Binnen de garantieperiode van één jaar is doorgaans geen bijvulling nodig, tenzij er sprake is van een defecte afdichting.

Vraag 2: Is SF6-gas schadelijk voor het milieu? En biedt Lugao alternatieven?

A: SF6 heeft een hoog aardopwarmingsvermogen (GWP = 23.500). Het afgedichte SF6-schakelsysteem voor 35 kV middenspanning van Lugao verbruikt echter minder dan 2 kg per eenheid, en ons afgedichte tankontwerp elimineert vrijwel de uitstoot. Voor projecten die groen gas vereisen, bieden we optioneel een “Groen Gas” (C5-FK)-vulling aan met een 99% lager GWP, maar met een iets lagere isolatiewaarde.

Vraag 3: Kan ditschakelapparatuurbuiten gebruikt worden zonder extra behuizing?

A: Ja, het afgedichte SF6-schakelapparaat voor middenspanning van 35 kV zelf heeft een IP67-classificatie voor de afgedichte tank en IP4X voor het laagspanningscompartiment. Voor directe buiteninstallatie adviseren wij echter de optie “weerbestendige kap” te bestellen (voegt IP54-classificatie toe aan de gehele kast). Installeer het anders in een eenvoudig kiosk- of onderstationgebouw.

Vraag 4: Heeft de garantie van één jaar betrekking op het SF6-gas zelf?

A: Ja, als tijdens de garantieperiode een lek wordt bevestigd (met behulp van een zeepbel- of detectortest), zal Lugao een vervangende gasfles leveren en de fitting kosteloos opnieuw afsluiten. Als het lek echter het gevolg is van fysieke schade (bijvoorbeeld een vorkheftruck die de tank raakt), is de reparatie factureerbaar.

Vraag 5: Kan ik een externe SCADA-interface achteraf op dit schakelapparaat installeren?

A: Alle units worden geleverd met standaard 6NO+6NC hulpcontacten, klaar voor aansluiting op een RTU of PLC. Voor geavanceerde monitoring bieden we een optionele plug-in module met Modbus RTU (RS485) of IEC 61850 (Ethernet) uitgangen, die realtime SF6-druk-, schakelpositie- en bedrijfstellergegevens levert.
