Hoe zorgt giethars voor vlamvertragende prestaties in droge transformatoren?

In een hoogbouwkantoor, een ziekenhuis of een datacenter bevindt de elektrische transformator zich vaak dichtbij bewoonde ruimtes. In tegenstelling tot buitenstations waar met olie gevulde transformatoren achter brandmuren en explosiebeheersing kunnen worden geïnstalleerd, vereisen binneninstallaties een transformator die niet bijdraagt ​​aan brand. Dit is het domein van de Dry Type Transformer. De vraag hoe giethars de vlamvertragende prestaties van deze transformatoren garandeert, is niet alleen een academische vraag; het is een kritische veiligheidsoverweging die bepaalt of een transformator in een gebouw kan worden geïnstalleerd zonder dure brandblussystemen en speciale brandwerende behuizingen.

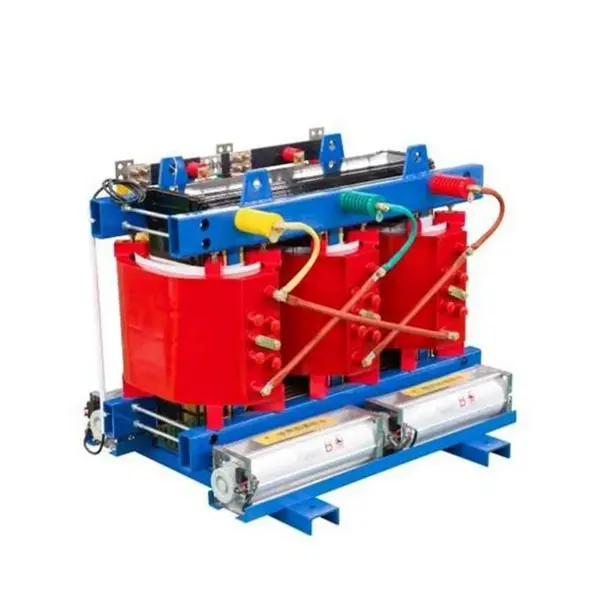

De vlamvertragende werking van gietharsDroge transformatoris het resultaat van een zorgvuldig ontwikkeld materiaalsysteem. De epoxyharsformulering, de anorganische vulstoffen en de vlamvertragende additieven werken samen om een ​​zelfdovend isolatiemateriaal te creëren dat ontstekingsbestendig is en de verspreiding van brand beperkt. In dit artikel wordt de chemie van de vlamvertraging van giethars onderzocht, de fysica van warmteafgifte en rookontwikkeling, en de internationale testnormen die deze eigenschappen verifiëren. We zullen ook bespreken hoe onze fabriek bij Lugao Power Co.,Ltd. ontwerpt en produceert droge transformatoren van giethars om aan de meest veeleisende brandveiligheidseisen te voldoen.

Inhoudsopgave

• 1. Wat maakt een materiaal vlamvertragend?
• 2. De chemie van giethars: hoe additieven het brandgedrag veranderen
• 3. Waarom een ​​lage warmteafgifte belangrijk is voor installatie binnenshuis
• 4. Hoe IEC 60076-11-tests de vlamvertragende prestaties verifiëren
• 5. Balanceren van thermische geleidbaarheid en vlamvertraging
• 6. Veelgestelde vragen (FAQ)
• 7. Conclusie

1. Wat maakt een materiaal vlamvertragend?

Vlamvertraging is geen enkele eigenschap; het is een reeks gedragingen die een materiaal vertoont wanneer het wordt blootgesteld aan vuur. Een vlamvertragend materiaal is bestand tegen ontbranding, beperkt de verspreiding van vlammen en dooft vanzelf wanneer de externe ontstekingsbron wordt verwijderd. Dit gedrag wordt bereikt door chemische en fysische mechanismen die het verbrandingsproces verstoren. Voor de verbranding van een polymeer zijn drie elementen nodig: brandstof, zuurstof en warmte. Vlamvertragers werken door een of meer van deze elementen te verstoren. Sommige vlamvertragers geven inerte gassen vrij die de zuurstofconcentratie rond het materiaal verdunnen. Anderen absorberen warmte door endotherme ontleding, waardoor het materiaal onder de ontbrandingstemperatuur afkoelt. Weer andere bevorderen de vorming van een beschermende laag die het onderliggende materiaal isoleert tegen hitte en zuurstof.

De effectiviteit van een vlamvertrager wordt gemeten aan de hand van verschillende parameters. De Limiting Oxygen Index (LOI) is de minimale zuurstofconcentratie in een stikstof-zuurstofmengsel die de verbranding van het materiaal ondersteunt. Een materiaal met een hogere LOI is moeilijker te verbranden. Ter referentie: de zuurstofconcentratie in de lucht bedraagt ​​ongeveer 21%. Een materiaal met een LOI van minder dan 21% zal gemakkelijk in de lucht verbranden. Een materiaal met een LOI van meer dan 28% wordt over het algemeen als vlamvertragend beschouwd. De UL 94-test is een andere veelgebruikte methode om de ontvlambaarheid van kunststoffen te beoordelen. Het evalueert het gedrag van het materiaal in verticale of horizontale richting, inclusief de tijd tot zelfdoving en of er druppels optreden. De onderstaande tabel vat de belangrijkste ontvlambaarheidsparameters samen voor gangbare transformatorisolatiematerialen.

BijLugao Power Co., Ltd., formuleert onze fabriek gietharssystemen die een LOI van 30% of hoger behalen, gecombineerd met een UL 94 V-0-classificatie. Dit betekent dat de hars onder normale atmosferische omstandigheden de verbranding niet ondersteunt en bij ontsteking snel uit zichzelf dooft. Deze eigenschappen zijn essentieel voor een droge transformator die binnenshuis wordt geïnstalleerd, waar brandveiligheid een primaire zorg is.

2. De chemie van giethars: hoe additieven het brandgedrag veranderen

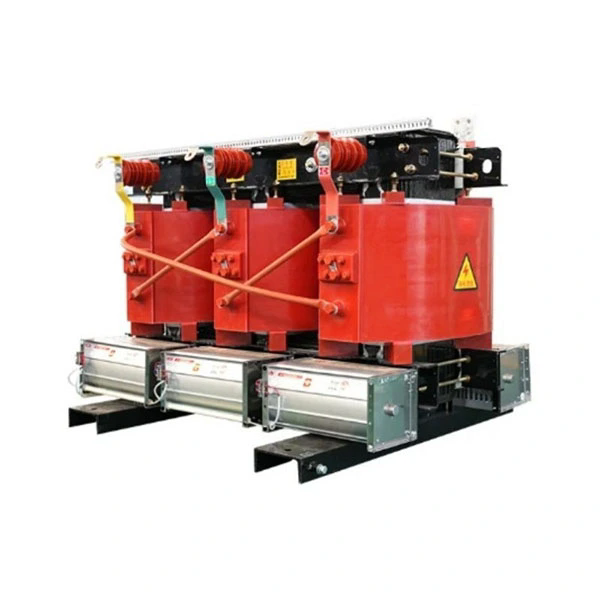

De basis-epoxyhars die wordt gebruikt in gietharstransformatoren is een thermohardend polymeer dat uitstekende elektrische isolatie, mechanische sterkte en thermische stabiliteit biedt. Ongemodificeerde epoxyhars heeft echter een beperkende zuurstofindex van ongeveer 19-21%, wat betekent dat het in de lucht zal verbranden. Om dit materiaal om te zetten in een vlamvertragend isolatiesysteem, is de hars geformuleerd met vulstoffen en additieven die het verbrandingsgedrag veranderen. De twee meest gebruikelijke benaderingen zijn het gebruik van anorganische hydroxidevulstoffen en op fosfor gebaseerde vlamvertragers. De keuze van het additief en de concentratie ervan bepalen de uiteindelijke prestatie van de giethars.

Aluminiumtrihydraat (ATH), ook wel aluminiumhydroxide genoemd, is het meest gebruikte vlamvertragende vulmiddel in gietharstransformatoren. Wanneer de hars wordt blootgesteld aan temperaturen boven ongeveer 200°C, ondergaat het ATH een endotherme ontledingsreactie. Deze reactie absorbeert een aanzienlijke hoeveelheid warmte, waardoor het omringende materiaal afkoelt. Er komt ook waterdamp vrij, waardoor de zuurstofconcentratie in de buurt van de vlam verdunt. Het residu van de reactie is aluminiumoxide, dat een beschermende keramiekachtige laag op het oppervlak van de hars vormt. Deze laag fungeert als een thermische barrière en vertraagt ​​de warmteoverdracht naar het onderliggende materiaal. De onderstaande tabel vat de ontledingskenmerken van ATH en andere veel voorkomende vlamvertragende vulstoffen samen.

In onze fabriek in Lugao gebruiken we een combinatie van ATH- en silicavulstoffen in onze gietharsformuleringen. Het ATH zorgt voor de primaire vlamvertragende functie, terwijl het silica de thermische geleidbaarheid en mechanische sterkte van de hars verbetert. Het totale vulstofgehalte kan 60-70% per gewicht bereiken, waardoor de hoeveelheid brandbaar organisch materiaal in de transformator aanzienlijk wordt verminderd. We bieden ook op fosfor gebaseerde vlamvertragende opties voor toepassingen die nog hogere brandveiligheidsprestaties vereisen. Deze formuleringen bereiken een hogere LOI en sneller zelfdovend gedrag.

3. Waarom een ​​lage warmteafgifte belangrijk is voor installatie binnenshuis

De vlamvertragende prestaties van een Dry Type Transformer van giethars gaan niet alleen over de vraag of deze brandt; het gaat ook om hoeveel hitte en rook er vrijkomt als het verbrandt. De warmteafgiftesnelheid (HRR) is een kritische parameter voor brandveiligheidstechniek. Het meet de snelheid waarmee een materiaal energie vrijgeeft tijdens de verbranding. Een materiaal met een lage HRR zal minder bijdragen aan de groei van een brand, waardoor bewoners meer tijd hebben om te evacueren en brandweerlieden meer tijd om de situatie onder controle te krijgen. De rookproductiesnelheid is net zo belangrijk, omdat rook de belangrijkste doodsoorzaak bij branden is en vluchtroutes kan belemmeren.

Gietharstransformatoren zijn ontworpen met een lage warmteafgifte. Het hoge vulstofgehalte en de endotherme afbraak van ATH dragen hieraan bij. Wanneer de hars wordt blootgesteld aan vuur, absorbeert de ATH warmte in plaats van deze af te geven. De waterdamp die vrijkomt bij de ontbinding verdunt de brandbare gassen, waardoor de intensiteit van de vlam afneemt. Het aluminiumoxideresidu vormt een beschermende laag die de resterende hars isoleert. Het netto-effect is een materiaal dat langzaam of helemaal niet brandt en minimale warmte afgeeft. In de onderstaande tabel worden de warmteafgifte-eigenschappen van giethars en andere transformatorisolatiematerialen vergeleken.

Dankzij de lage warmteafgifte en rookproductie van droge transformatoren van giethars kunnen ze in binnenruimtes worden geïnstalleerd zonder dat er uitgebreide brandblussystemen nodig zijn. Dit verlaagt de kosten van de elektrische installatie en vereenvoudigt het brandveiligheidsontwerp van het gebouw. Voor projecten waarbij de transformator zich in de buurt van bewoonde gebieden bevindt, zoals in een ziekenhuis of een winkelcentrum, is het lage brandgevaar van gietharstransformatoren een cruciaal voordeel. Bij Lugao Power Co.,Ltd. ontwerpt onze fabriek onze gietharstransformatoren om te voldoen aan de strengste brandveiligheidsnormen, waaronder de IEC 60076-11 F1-classificatie.

4. Hoe IEC 60076-11-tests de vlamvertragende prestaties verifiëren

IEC 60076-11 is de internationale norm die de vereisten voor droge transformatoren definieert. De norm specificeert de classificatie van het brandgedrag, die wordt bepaald door een reeks tests die de blootstelling van de transformator aan een externe brand simuleren. De brandgedragsclassificatie kent twee niveaus: F0 en F1. F0 is het basisniveau en F1 is het hogere niveau, waarbij de transformator tijdens de test zichzelf moet doven en de warmteafgifte en rookproductie moet beperken.

De brandgedragstest wordt uitgevoerd door een bepaalde hoeveelheid brandstof (meestal alcohol) op een bepaalde afstand van de transformator te ontsteken. De test meet de temperatuur en de warmtestroom rond de transformator, evenals de tijd die de transformator nodig heeft om zichzelf te doven nadat de brandstof is verbruikt. De test monitort ook de productie van rook en giftige gassen. Om de F1-classificatie te behalen, moet de transformator aan de volgende criteria voldoen:

• De piektemperatuur van het transformatoroppervlak moet onder een bepaalde grens blijven.
• De transformator moet zichzelf doven binnen een bepaalde tijd nadat de brandstof is opgebruikt.
• De warmteafgifte en de rookproductie moeten onder de aangegeven drempelwaarden blijven.
• De transformator mag geen brandende druppels produceren die aangrenzende materialen kunnen ontsteken.
• De transformator moet na de brandtest zijn diëlektrische sterkte behouden.

De onderstaande tabel vat de belangrijkste parameters samen van de IEC 60076-11 brandgedragstest en de typische prestaties van gietharstransformatoren van Lugao Power Co., Ltd.

Onze fabriek in Lugao test onze droge transformatoren van giethars volgens de IEC 60076-11-norm. Van al onze producten houden wij testrapporten bij, die op verzoek beschikbaar zijn voor onze klanten. Deze rapporten bieden gedocumenteerd bewijs van de vlamvertragende prestaties van onze transformatoren, waardoor onze klanten erop kunnen vertrouwen dat het product aan de hoogste brandveiligheidsnormen voldoet.

5. Balanceren van thermische geleidbaarheid en vlamvertraging

Het ontwerp van een gietharsformulering voor een droge transformator vereist een evenwicht tussen twee concurrerende vereisten: vlamvertraging en thermische geleidbaarheid. Vlamvertraging wordt bereikt door het toevoegen van anorganische vulstoffen zoals ATH, die het brandbare gehalte van de hars verminderen. Thermische geleidbaarheid is belangrijk voor het afvoeren van de warmte die wordt gegenereerd door de transformatorwikkelingen. Door een hogere thermische geleidbaarheid kan de transformator bij een lagere temperatuur werken, wat de efficiëntie en levensduur verhoogt. Sommige vlamvertragende vulstoffen hebben echter een relatief lage thermische geleidbaarheid, en het verhogen van de concentratie ervan kan de thermische prestaties van de hars verslechteren.

De oplossing ligt in de selectie van vulstoffen met een hoge thermische geleidbaarheid en de optimalisatie van de deeltjesgrootteverdeling van het vulmiddel. Silica (SiO₂) en aluminiumoxide (Al₂O₃) worden veel gebruikt als vulstoffen in gietharstransformatoren omdat ze een goede thermische geleidbaarheid combineren met acceptabele vlamvertragende eigenschappen. In combinatie met ATH kunnen deze vulstoffen zowel vlamvertraging als thermische geleidbaarheid bieden. Ook de deeltjesgrootteverdeling is belangrijk: een goed gesorteerd mengsel van grove en fijne deeltjes kan een hogere pakkingsdichtheid bereiken, wat zowel de thermische geleidbaarheid als de mechanische sterkte verbetert. De onderstaande tabel vat de thermische geleidbaarheid van gangbare gietharsvulstoffen samen.

In onze fabriek gebruiken we een eigen mengsel van silica- en ATH-vulstoffen om een ​​evenwicht te bereiken tussen vlamvertraging en thermische geleidbaarheid. Onze gietharsformulering bereikt een thermische geleidbaarheid van 1,1-1,5 W/m·K, terwijl een LOI van 30% of hoger behouden blijft. Hierdoor kunnen onze droge transformatoren bij hoge belastingen werken zonder de temperatuurlimieten te overschrijden, terwijl ze toch de brandveiligheidsprestaties leveren die vereist zijn voor installatie binnenshuis.

6. Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen F0 en F1 brandgedragsclassificatie voor droge transformatoren?

Antwoord: F0 is de basisclassificatie van brandgedrag en F1 is de hogere classificatie. F0 vereist dat de transformator zelfdovend is, maar heeft minder strenge limieten voor de warmteafgifte en rookproductie. F1 vereist dat de transformator voldoet aan strengere limieten op het gebied van piektemperatuur, zelfdovende tijd, warmteafgiftesnelheid en rookproductie. Voor binneninstallaties in gebouwen met bezette ruimtes is doorgaans classificatie F1 vereist. Bij Lugao Power Co., Ltd. zijn onze droge transformatoren van giethars ontworpen om te voldoen aan de F1-classificatie.

Vraag 2: Vormt giethars bij verbranding giftige gassen?

Antwoord: De gietharsformulering die in onze Dry Type Transformers wordt gebruikt, is halogeenvrij, wat betekent dat het geen chloor- of broomverbindingen bevat die giftige en corrosieve gassen zoals waterstofchloride of waterstofbromide kunnen produceren. De belangrijkste afbraakproducten van onze giethars zijn waterdamp, kooldioxide en aluminiumoxide. Hierdoor is de rook van een gietharstransformator minder giftig dan de rook van een oliegevulde transformator, die een complex mengsel van giftige verbrandingsproducten kan bevatten.

Vraag 3: Hoe verhouden de vlamvertragende prestaties van giethars zich tot die van een met vloeistof gevulde transformator?

Antwoord: Gietharstransformatoren hebben qua brandveiligheid een aanzienlijk voordeel ten opzichte van vloeistofgevulde transformatoren. Met vloeistof gevulde transformatoren bevatten een grote hoeveelheid brandbare olie, die kan lekken en een plasbrand kan veroorzaken. De warmteafgifte en de rookproductie van brandende olie zijn veel hoger dan die van giethars. Gietharstransformatoren bevatten geen vloeibare brandstof en zijn zelfdovend, waardoor ze veel veiliger zijn voor installatie binnenshuis.

Vraag 4: Kan een gietharstransformator worden geïnstalleerd in een ruimte zonder brandbestrijding?

Antwoord: Ja, een droge transformator van het gietharstype die voldoet aan de F1-classificatie kan worden geïnstalleerd in een ruimte zonder speciale brandblussystemen, op voorwaarde dat de ruimte voldoet aan de algemene brandveiligheidseisen van de bouwvoorschriften. Het lage brandgevaar van de gietharstransformator betekent dat deze niet hetzelfde brandbeveiligingsniveau vereist als een oliegevulde transformator. De specifieke vereisten zijn echter afhankelijk van de lokale bouwvoorschriften en de bevoegde autoriteit. Ons technisch team kan u begeleiden bij de installatievereisten voor uw project.

Vraag 5: Welk onderhoud is nodig om de vlamvertragende werking van een gietharstransformator op peil te houden?

Antwoord: De vlamvertragende werking van een gietharstransformator is inherent aan het materiaal en neemt na verloop van tijd niet significant af. Regelmatig onderhoud is echter nog steeds vereist om de algehele betrouwbaarheid van de transformator te garanderen. Denk hierbij aan visuele inspectie op scheuren of beschadigingen van de giethars, het reinigen van de wikkelingen en koelkanalen om stofophoping te voorkomen en het periodiek testen van de isolatieweerstand en deelontlading. Bij Lugao Power Co.,Ltd. bieden we onderhoudsrichtlijnen en ondersteunende diensten voor onze droge transformatoren.

7. Conclusie

De vlamvertragende prestaties van een giethars Dry Type Transformer zijn het resultaat van een uitgekiend materiaalsysteem. De epoxyhars zorgt voor de structurele en elektrische isolatie, terwijl de ATH-vulstof zorgt voor het endotherme vlamvertragende mechanisme. Het silicavulmiddel verbetert de thermische geleidbaarheid en mechanische sterkte. Samen vormen deze componenten een isolatiemateriaal voor de transformator dat bestand is tegen ontsteking, snel zelfdovend is en minimale hitte en rook vrijgeeft. Deze eigenschappen zijn essentieel voor binneninstallaties waarbij brandveiligheid voorop staat.

Bij Lugao Power Co., Ltd. ontwerpt en produceert onze fabriek droge transformatoren van giethars die voldoen aan de hoogste normen op het gebied van brandveiligheid. Onze producten zijn getest volgens IEC 60076-11 en behalen de F1-classificatie. Wij streven ernaar onze klanten betrouwbare, veilige en efficiënte transformatoroplossingen te bieden. Of u nu een nieuw gebouw ontwerpt of een bestaand elektrisch systeem upgradet, wij nodigen u uit om contact op te nemen met ons technisch team om uw vereisten te bespreken.
