Hoogspanningsvaste AC-metaalgesloten schakelapparatuur

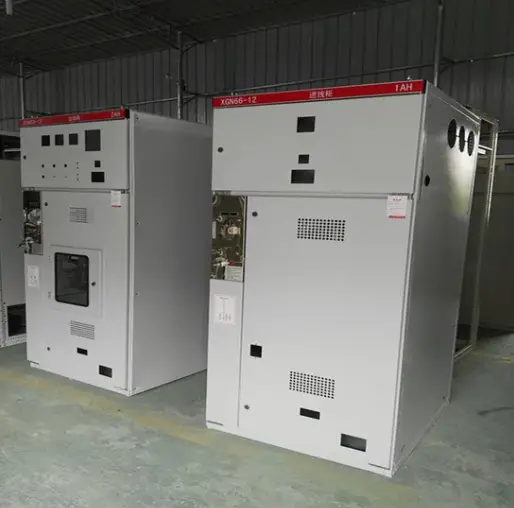

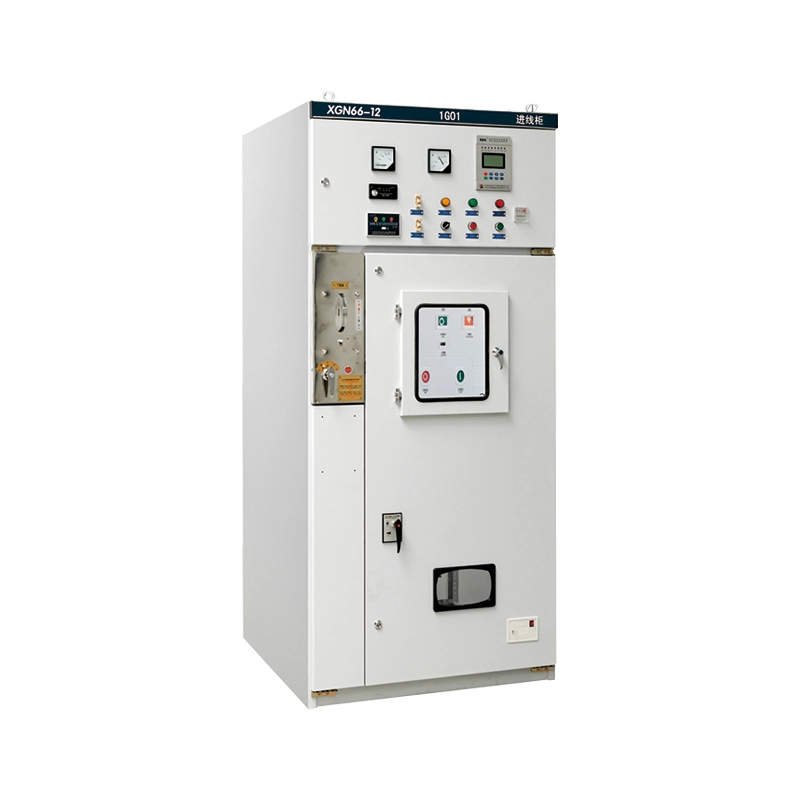

Het hoogspanningsvaste AC-metaalgesloten schakelapparaat (model: XGN66-12) is een luchtgeïsoleerde complete set schakelapparatuur voor binnen. Het is ontworpen voor driefasige AC 50/60 Hz-voedingssystemen die werken met nominale spanningen van 3,6 kV, 7,2 kV en 12 kV.

In tegenstelling tot uittrekbare varianten maakt dit vaste, met metaal omsloten AC-schakelapparaat gebruik van een vast gemonteerde vacuümstroomonderbreker en een gestructureerd isolatiesysteem. Deze ontwerpfilosofie vereenvoudigt de aansluitingen van het hoofdcircuit, verbetert de mechanische stabiliteit en biedt een kosteneffectieve oplossing zonder concessies te doen aan de veiligheid. De behuizing is vervaardigd uit zeer sterke koudgewalste staalplaten, gelast en vastgeschroefd om een ​​robuuste structuur te vormen die bestand is tegen vervorming tijdens transport en gebruik. Het fungeert als de kritische interface voor het ontvangen van elektrische energie van het elektriciteitsnet en het distribueren ervan naar transformatoren, motoren en andere hoogspanningsbelastingen, en biedt geïntegreerde besturings-, meet- en beveiligingsfuncties in één compact formaat.

Producteigenschap en toepassing

Belangrijkste kenmerken (vraag- en antwoordstijl)

Vraag: Wat maakt het "vaste" ontwerp van dit hoogspanningsvaste wisselstroom-metaalomsloten schakelapparaat beter dan uittrekbare typen?

A: Eenvoud en kracht. Omdat de hoofdcomponenten vast zijn, zijn de verbindingen van het primaire circuit robuuster en minder gevoelig voor problemen met contactslijtage die gepaard gaan met bewegende handkarren. Dit ontwerp maakt een kleiner kastvolume mogelijk (bijna 50% kleiner dan traditionele ontwerpen), waardoor het perfect is voor binnenstations met beperkte ruimte. Het biedt over het algemeen ook lagere initiële aanschafkosten, terwijl een "vijf-proof" vergrendelingsmechanisme behouden blijft om verkeerde bediening te voorkomen.

Vraag: Hoe garandeert Lugao Power de veiligheid van het bedienend personeel?

A: Veiligheid is ingebed in de mechanica. Deschakelapparatuuris uitgerust met een verplicht mechanisch vergrendelingssysteem tussen de hoofdschakelaar, scheider en kastdeuren. Het hoogspanningsvaste AC-metaalomsloten schakelapparaat is voorzien van een zichtbaar breekpunt (isolatieschakelaar), waardoor operators visueel kunnen bevestigen dat de stroom is uitgeschakeld vóór onderhoud, en voldoet aan de wereldwijde elektrische veiligheidsnormen. Bovendien zijn componenten zoals de GN30-12-scheidingsschakelaar volledig omsloten om blootstelling aan vlambogen te voorkomen.

Vraag: In welke omgevingen kan dit product worden gebruikt?

A: Dit product is ontworpen voor zware industriële omgevingen. Het werkt betrouwbaar bij temperaturen van -25°C tot +40°C en op hoogtes tot 1000 meter (aanpasbaar voor grotere hoogten). Het wordt veel gebruikt bij:

1. Energiecentrales en onderstations: als de belangrijkste inkomende/uitgaande eenheid.

2. Industriële en mijnbouwbedrijven: voor het besturen van zware machines en transformatoren.

3. Hoge gebouwen: Voor stroomverdeelruimtes in kelders of technische verdiepingen.

4. Hernieuwbare energie: als synchronisatiepunt voor wind- of zonneparken.

Vraag: Ondersteunt dit hoogspanningsvaste wisselstroom-metaalomsloten schakelapparaat eenvoudig onderhoud?

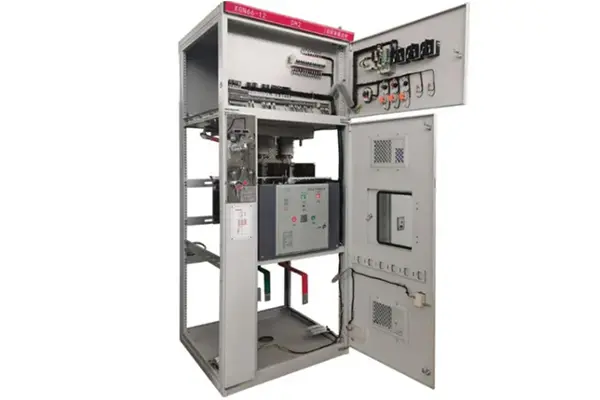

EEN: Absoluut. Ondanks dat het "vast" is, is het onderhoud eenvoudig. Het voorpaneel biedt gemakkelijke toegang tot het stroomonderbrekercompartiment en de railkamer is aan de bovenkant geïsoleerd. Het vervangen van zekeringen (in zekeringcombinaties) is eenvoudig en veilig.

Productiedetails en kwaliteitsborging

Technisch Vakmanschap

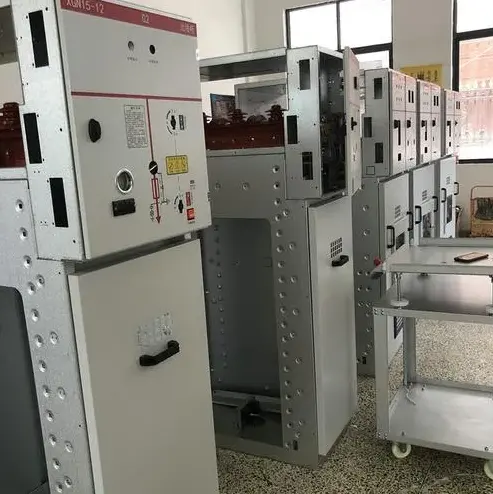

● Geavanceerde productie: De metalen behuizing wordt verwerkt met behulp van CNC-pons-, buig- en knipmachines, waardoor een hoge precisie en uitwisselbaarheid wordt gegarandeerd. Het frame is gemonteerd met zeer sterke bouten, waardoor lasvervorming wordt geëlimineerd.

● Isolatieprestaties: Het systeem gebruikt lucht als primair isolatiemedium. Door de geoptimaliseerde faseafstand van de busbar en het gebruik van isolatoren met een hoge kruip, doorstaat het hoogspanningsvaste AC-metaal-omsloten schakelapparaat echter gemakkelijk de 42 kV-voedingsfrequentie die bestand is tegen spanningstest.

● Vergrendelingsmechanisme: We maken gebruik van een betrouwbaar vergrendelingssysteem met vijf preventieve maatregelen:

1. Voorkomt het sluiten van de onderbreker als de aardingsschakelaar gesloten is.

2. Voorkomt het sluiten van de aardingsschakelaar als de onderbreker gesloten is.

3. Voorkomt het openen van de voor-/achterpanelen als de onderbreker onder spanning staat.

Certificeringen

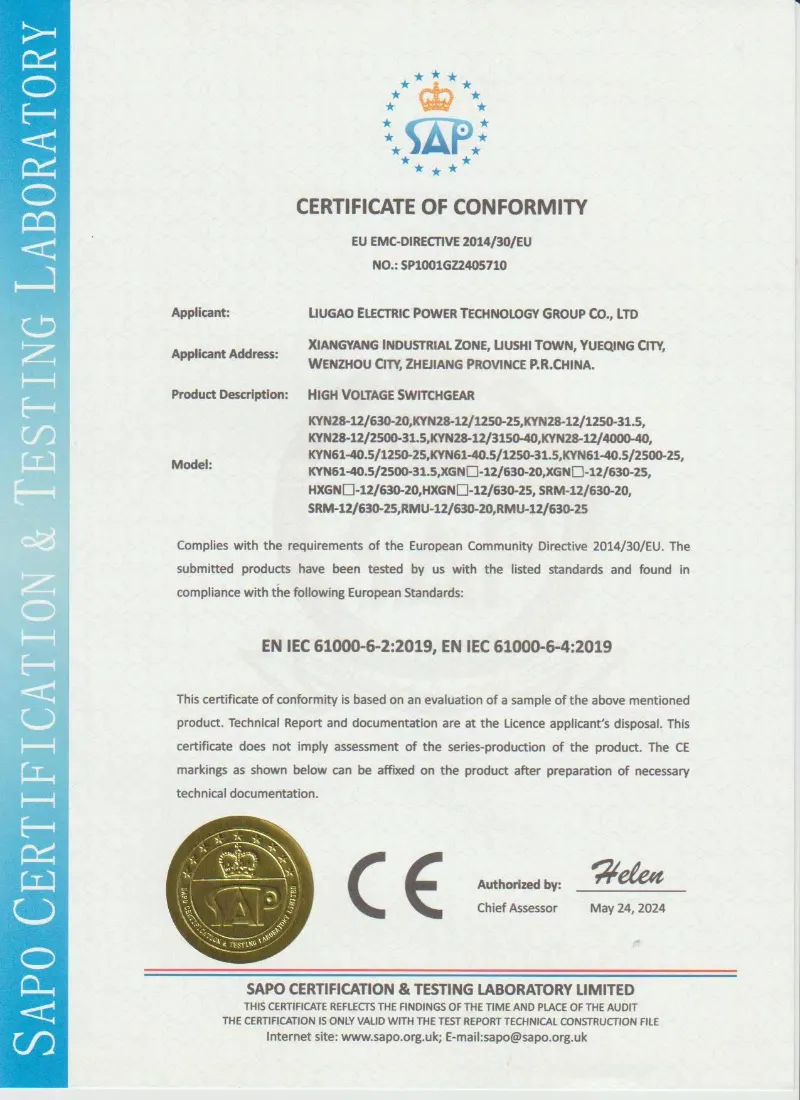

● Lugao Power Co., Ltd.houdt zich aan strikte internationale richtlijnen. Onze XGN66-12-serie is volledig typegetest en voldoet aan IEC 62271-200 (AC-metaalomsloten schakel- en besturingsapparatuur). We zijn ook in het bezit van ISO 9001-certificeringen voor onze productiefaciliteit, waardoor een consistente kwaliteit wordt gegarandeerd.

Productparameter (specificatie)

Het selecteren van de juiste beoordeling is van cruciaal belang. Voor een transformator van 1000 kVA bij 12 kV raden we een nominale stroom van 630 A aan met een kortstondig weerstandsvermogen van 25 kA om potentiële foutstromen effectief te kunnen verwerken. Raadpleeg onze engineers voor belastingspecifieke berekeningen.

Waarom kiezen voor Lugao Power Co., Ltd.?

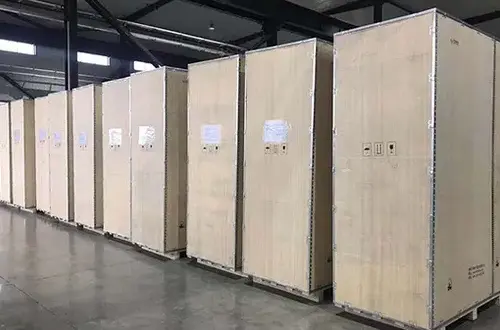

Bewezen exportexpertise:Met meer dan 500 eenheden die de afgelopen vijf jaar met succes zijn ingezet in de Filippijnen, Vietnam, Saoedi-Arabië en Nigeria, zijn onze verpakkingsoplossingen (inclusief versterkte stalen kratten en VCI-anticorrosiefolie) uitvoerig getest voor zeevracht over lange afstanden en opslag in vochtige havens.

Echt maatwerk:Naast RAL-kleuraanpassing bieden wij op maat gemaakte CT/VT-verhoudingen en hulpcontactconfiguraties die passen bij uw bestaande beveiligingsrelaisschema's (compatibel met ABB/Siemens/Schneider).

Flexibele toeleveringsketen:Door gebruik te maken van ons lokale componenten-ecosysteem garanderen we een doorlooptijd van 15-20 dagen, aanzienlijk sneller dan de Europese tegenhangers, zonder dat dit ten koste gaat van de kwaliteit van de belangrijkste componenten (VS1/ZN63-vacuümonderbrekers).

Reactie na verkoop

Hotline:Technische vragen binnen 2 uur (24/7) beantwoord.

Logistiek voor reserveonderdelen:Essentiële reserveonderdelen worden binnen 48 uur verzonden via DHL/FedEx.

Digitale documentatie:We bieden volledig Engelstalige bedradingsschema's, SLD's en bedieningshandleidingen via een cloudlink voorafgaand aan het vertrek van het schip, zodat uw locatieteam zich van tevoren kan voorbereiden.
