XGN Box-type hoogspanningsschakelapparatuur van het vaste type

Wat is deze apparatuur?

Het XGN Box-type vaste hoogspanningsschakelapparaat (XGN staat voor "Box-type fixed type") is een met metaal omsloten,hoogspanningsschakelaars voor binnenshuismontage. Het wordt voornamelijk gebruikt in driefasige wisselstroomsystemen met nominale spanningen van 6 kV, 10 kV, 20 kV of 35 kV en een nominale frequentie van 50/60 Hz.

Wat doet het?

Deze apparatuur wordt gebruikt voor het ontvangen en distribueren van elektrische energie, maar ook voor het besturen, beschermen en bewaken van elektriciteitsleidingen en transformatoren. In tegenstelling tot uitrijdbare schakelapparatuur maakt het XGN Box-type vaste hoogspanningsschakelapparaat gebruik van vast gemonteerde stroomonderbrekers en scheidingsschakelaars met zichtbare isolatieopeningen, waardoor het stijver, kosteneffectiever en gemakkelijker te onderhouden is in veel middelgrote industriële en commerciële toepassingen.

Uitsplitsing van modelcodes:

XGN – Kasttype Vast type Binnen Metaalomsloten

Box-type – Volledig gesloten metalen behuizing

Vast type – Vaste installatie van hoofdschakelcomponenten

Typische toepassingen:

Stroomverdeelruimtes in fabrieken, wooncomplexen, winkelcentra, ziekenhuizen, datacentra en stations voor hernieuwbare energie.

Productbeschrijving

Het XGN Box-type vaste hoogspanningsschakelapparaat is een gestandaardiseerde, economische en zeer betrouwbare schakelapparaatoplossing. De kernstructuur omvat een vast gemonteerde vacuümstroomonderbreker, een scheidingsschakelaar met drie standen, stroomtransformatoren, spanningstransformatoren en een uitgebreid vergrendelingsmechanisme. De behuizing is gemaakt van hoogwaardig koudgewalst staal of roestvrij staal, gecoat met elektrostatisch poeder voor uitstekende corrosiebestendigheid.

Belangrijkste elektrische parameters: nominale spanning 12 kV (24 kV/40,5 kV optioneel), nominale stroom tot 3150 A, bestand tegen kortsluiting tot 40 kA. Deschakelapparatuurvoldoet volledig aan de GB3906- en IEC62271-200-normen.

Het compacte ontwerp (typische breedte 800 mm, diepte 900 mm, hoogte 2200 mm) bespaart waardevolle vloerruimte. Alle hoogspanningscompartimenten zijn volledig omsloten en onderling vergrendeld, waardoor een veilige werking wordt gegarandeerd. Het voorpaneel bevat duidelijke nabootsingsdiagrammen, indicatielampjes en nooduitschakelknoppen.

Het vaste hoogspanningsschakelapparaat van het XGN Box-type is vooral geschikt voor projecten waarbij eenvoudige bediening, lage initiële kosten en eenvoudig onderhoud prioriteit krijgen boven de configureerbaarheid van uitrijdbare onderdelen.

Productparameter (specificatie)

Producteigenschap en toepassing

Belangrijkste kenmerken

1. Eenvoud van het vaste type – Lager uitvalpercentage

Geen ingewikkelde bewegende railconstructies. Het vaste hoogspanningsschakelapparaat van het XGN Box-type maakt gebruik van geschroefde of directe contactverbindingen, waardoor het risico op mechanische storingen aanzienlijk wordt verminderd.

2. Zichtbare ontkoppelingscontacten – veilig voor Lockout/Tagout

De scheidingsschakelaar zorgt voor duidelijk zichtbare contactposities. Operators kunnen voorafgaand aan onderhoud de circuitscheiding visueel bevestigen – een cruciaal veiligheidsvoordeel ten opzichte van oudere olie- of mini-type tandwielen.

3. Compact en ruimtebesparend

Breedte zo laag als 600 mm voor 12 kV-versies. Ideaal voor retrofit in onderstations met beperkte ruimte.

4. Volledig vergrendeld – voorkomt verkeerde bediening

Mechanische en elektrische vergrendelingen tussen stroomonderbreker, scheidingsschakelaar en voorpaneel voldoen aan de “vijf preventie”-vereisten.

5. Aanpasbaar voor zware omgevingen

Anti-condensatieverwarmers en IP4X-voorbehuizing zorgen voor een betrouwbare werking in vochtige of stoffige omgevingen.

Toepassingsgebieden

● Industriële installaties – stroomvoorziening voor productielijnen

● Commerciële complexen – hoofdverdeelruimte

● Datacenters – back-upstroomvoorziening

● Wind-/zonnecentrales – middenspanningsverzameling

● Ziekenhuizen – dubbele stroomschakeling met vaste uitrusting

Vraag en antwoord

Vraag: Wat is het verschil tussen uw XGN Box-type vaste hoogspanningsschakelapparatuur en een uitrijdbaar type (zoals KYN)?

A: Geweldige vraag. Het vaste hoogspanningsschakelapparaat van het XGN Box-type heeft vast gemonteerde stroomonderbrekers. U kunt de sloophamer niet ‘uitrollen’, maar u krijgt wel een stijvere structuur, lagere initiële kosten en eenvoudiger onderhoud. Voor toepassingen waarbij redundantie met hoge beschikbaarheid niet kritisch is (bijvoorbeeld minder dan 500 bewerkingen per jaar), is het vaste type zuiniger en betrouwbaarder.

de deur.

Productiedetails

1. Productie van behuizingen

Koudgewalste staalplaat (≥2 mm dik) of roestvrij staal 304

Buigen, lassen en oppervlaktebehandeling in eigen huis

Elektrostatische poedercoating (dikte ≥60μm, zoutsproeitest ≥240 uur)

2. Kerncomponenten

Vast gemonteerde vacuümstroomonderbreker (merk: Lugao / optioneel Siemens, ABB)

Driestanden-scheidingsschakelaar met zichtbare onderbreking

Koperen rails (vertind of verzilverd)

Stroom-/spanningstransformatoren (nauwkeurigheidsklasse 0,5 / 0,2S)

3. Interne bedrading

Draadnummers, aansluitblokken en plastic kanalen zijn duidelijk gemarkeerd

Secundaire bedrading getest op 2 kV gedurende 1 minuut

Alle draden zijn vlamvertragend en bestand tegen 105°C

4. Fabriekstesten

Stroomfrequentie is bestand tegen spanningstest

Weerstandsmeting hoofdcircuit

Mechanische werkingstest (≥200 keer)

Verificatie van de vergrendelingsfunctie

Meting van gedeeltelijke ontlading (≤10pC)

XGN versus KYN-schakelapparatuur

Kiezen tussen XGN-schakelapparatuur van het vaste type enKYN uittrekbaar schakelmateriaal hangt af van uw projectvereisten, onderhoudsstrategie en budget. XGN-schakelapparatuur is ontworpen voor toepassingen die prioriteit geven aan betrouwbaarheid, eenvoudige bediening en lagere investeringskosten, terwijl KYN-schakelapparatuur beter geschikt is voor systemen die regelmatig onderhoud of een hoge operationele flexibiliteit vereisen.

Certificering en kwaliteitsborging

● Voldoet aan IEC 62271‑200

● GB 3906-gecertificeerd

● Interne boogfouttest (IAC A-FL) – optioneel

● ISO 9001:2015 fabrieksmanagementsysteem

● Typetestrapporten van het nationale teststation voor hoogspanningsapparatuur (Xi’an / Beijing)

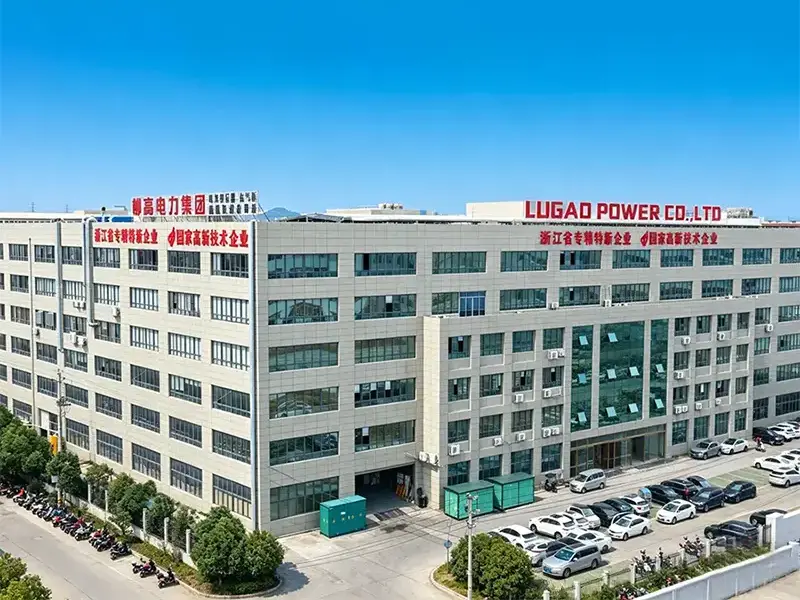

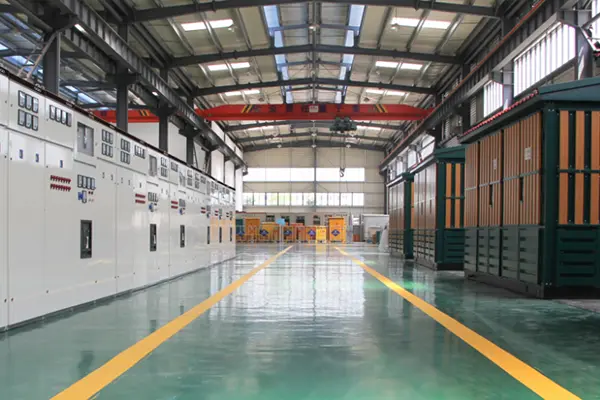

Onze XGN-schakelapparatuur wordt vervaardigd in een moderne productiefaciliteit die is uitgerust met CNC-lasersnijmachines, CNC-buigcentra, robotlassystemen, koperen railverwerkingslijnen en uitgebreide hoogspanningstestlaboratoria. Uw vaste hoogspanningsschakelaar van het XGN Box-type wordt geleverd met een complete set testrapporten, bedradingsschema's en bedieningshandleidingen in zowel het Engels als het Chinees.

Voordelen vergeleken met concurrenten – Waarom kiezen voor Lugao?

Verpakking en levering

Verpakking standaard

● Individuele koffers van zeer sterk multiplex met vochtbestendige folie

● Interne schuimvulling voor componenten

● Alle uitgaande terminals afgedekt met isolatiekappen

● Verzamelrailsecties afzonderlijk verpakt met labels

Verzendmerken

● Bestelnummer, bestemming, gewicht, borden “Breekbaar” en “Geen stapel”.

Bezorgopties

● FOB Ningbo/Shanghai

● Doorlooptijd: 15–25 dagen voor standaardconfiguratie

Serviceverplichting na verkoop

● Garantieperiode – 12 maanden vanaf de verzenddatum (verlengbaar tot 24 of 36 maanden onder servicecontract)

● Technische ondersteuning – Levenslang gratis advies; Op werkdagen binnen 2 uur probleemoplossing op afstand

● Field Service – Installatierichtlijnen beschikbaar; storingsafhandeling ter plaatse indien nodig (gratis tijdens garantie)

● Levering van reserveonderdelen – Gemeenschappelijke onderdelen op voorraad; koerierslevering de volgende dag voor dringende bestellingen
