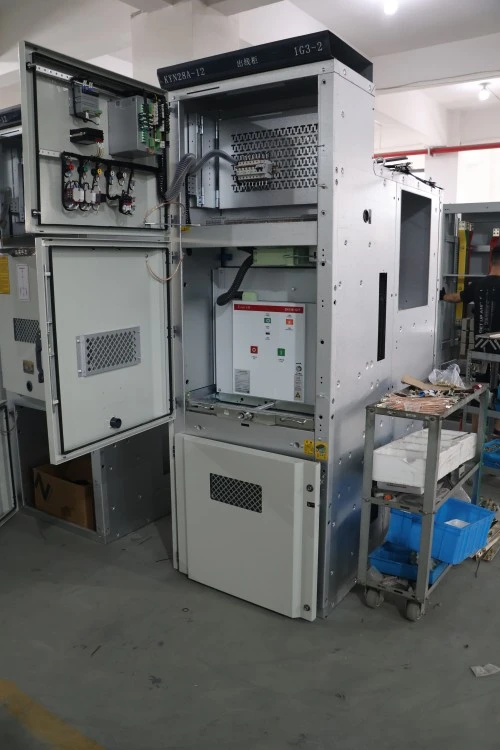

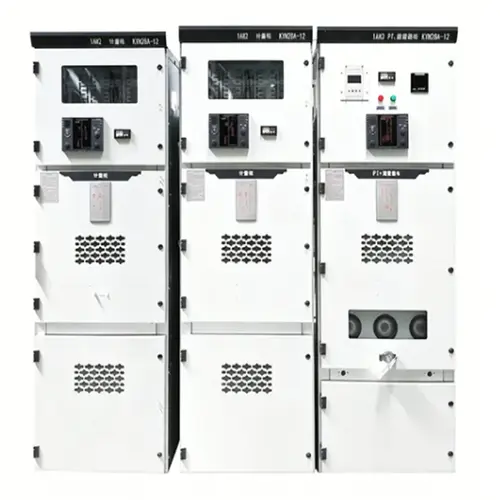

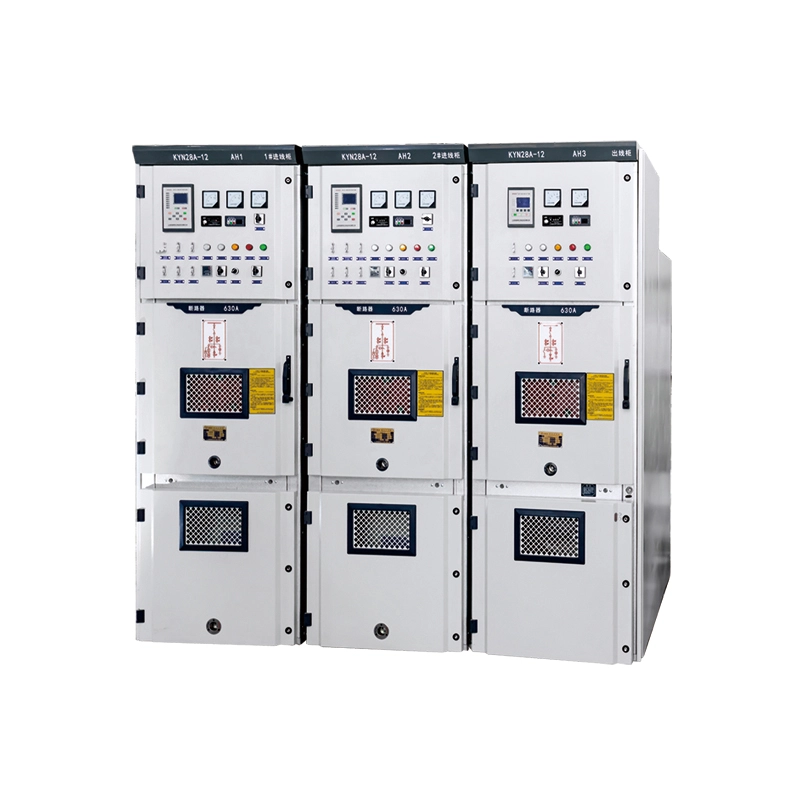

KYN Center Type Vijf-preventie in elkaar grijpende hoogspanningsschakelaars

Het KYN Center-type vijf-preventie in elkaar grijpende hoogspanningsschakelapparatuur is een volledig geassembleerd, met metaal omsloten, uitrijdbaar schakelapparaat dat voornamelijk wordt gebruikt in driefasige wisselstroomsystemen van 3,6 kV tot 12 kV. Het is ontworpen voor configuraties met enkele of dubbele rail met aftakkingstoepassingen.

Wat is deze apparatuur?

Deze apparatuur is een hoogspanningsstroomverdeelkast met stroomonderbrekers, scheiders, aardingsschakelaars, stroomtransformatoren, spanningstransformatoren en beveiligingsrelais. Het bepalende kenmerk ervan is het ‘vijf-preventie-interlocking’-mechanisme, dat fysiek voorkomt:

1. Sluiten met gesloten aardschakelaar

2. Het voorpaneel openen terwijl de onderbreker gesloten is

3. De onderbreker plaatsen of verwijderen wanneer de schakelaar gesloten is

4. Bedien de aardingsschakelaar wanneer deze onder spanning staat

5. Sluiten van de stroomonderbreker zonder stuurstroom

Wat doet het?

Het ontvangt veilig elektrische energie van een transformator of inkomende lijn en distribueert deze naar uitgaande feeders zoals motoren, transformatoren, condensatorbanken of secundaire onderstations. Het KYN Center-type Vijf-preventie in elkaar grijpende hoogspanningsschakelapparatuur vormt de ruggengraat van industriële middenspannings- en nutsnetwerken.

Uitsplitsing van modelcodes:

● KYN – K: Met metaal bekleed Y: Uitrijdbaar type N: Binnen

● Middentype – Modulaire configuratie met middenbreker

● Vijf-preventieve vergrendeling – Mechanische en elektrische foutbestendigheid

● Hoogspanningsschakelapparatuur – Nominaal tot 12 kV

Productparameter (specificatie)

Producteigenschap en toepassing

1. Hoge veiligheid – vergrendeling met vijf preventieve maatregelen

Het KYN Center-type vijf-preventie in elkaar grijpende hoogspanningsschakelaars zijn voorzien van verplichte mechanische vergrendelingen tussen de onderbreker, isolerende contacten, aardingsschakelaar en frontpanelen. Dit elimineert het risico op bedieningsfouten – de voornaamste oorzaak van vlamboogincidenten.

2. Compacte modulaire constructie

De uitrijdbare sloophamerwagen glijdt soepel over rails met drie verschillende posities: in bedrijf, test/geïsoleerd en teruggetrokken. Hierdoor is onderhoud mogelijk zonder de gehele stroomrail spanningsloos te maken – een cruciaal voordeel voor datacenters en ziekenhuizen.

3. Intelligente monitoring en controle

Optionele intelligente IED's (relais) bieden:

● Realtime stroom-, spannings- en vermogensbewaking

● Overstroom-, aardfout- en richtingsbeveiliging

● RS485/Modbus- of IEC 61850-communicatie

● Op afstand openen/sluiten via SCADA

● Standaard temperatuur- en vochtigheidssensoren in het onderbrekercompartiment voorkomen condensatie.

4. Hoge mechanische betrouwbaarheid

● Levensduur breekmechanisme: 30.000 schakelingen (onderhoudsvrij)

● Hulpcontacten: zilver-nikkellegering voor meer dan 10.000 elektrische handelingen

● Primaire scheidingscontacten: verzilverd koper met veerdruk

Toepassingsgebieden

Productiedetails

1. Fabricage van behuizingen

● 2,0 mm koudgewalst staal (verzinkt) of 1,5 mm roestvrij staal

● Lasergesneden en CNC-gebogen voor precisie

● Gelast frame met corrosiebestendige poedercoating (RAL 7035 standaard)

2. In elkaar grijpend mechanisme met vijf preventieve maatregelen

● Stalen nokkenplaten en in elkaar grijpende stangen (geen plastic onderdelen)

● Getest gedurende 10.000 vergrendelingscycli zonder fouten

● Inclusief sleutelvergrendeling voor inkomende/uitgaande en verbindingspanelen

3. Brekerwagen

● Uitrijdbaar chassis met vergrendeling in drie standen

● Zelfuitlijnende primaire ontkoppelingen

● Secundaire stekker met 16–32 stuurcircuits

4. Railsysteem

● E-Cu-koper met hoge geleidbaarheid (ETP-kwaliteit)

● Verzilverde verbindingen met Belleville sluitringen

● Warmtekrimpende isolatie voor fase-isolatie

5. Kabelcompartiment

● Royale ruimte voor maximaal 4×240 mm² kabels per fase

● Afneembare kabelklembeugel

● Voorziening voor CT met nulsequentie

6. Fabriekstesten

● 100% diëlektrische weerstandstest

● Mechanische werkingstest (minimaal 50 cycli)

● Meting van gedeeltelijke ontlading (≤5pC bij 1,2× nominale spanning)

● Contactweerstandsmeting (micro-ohmmeter)

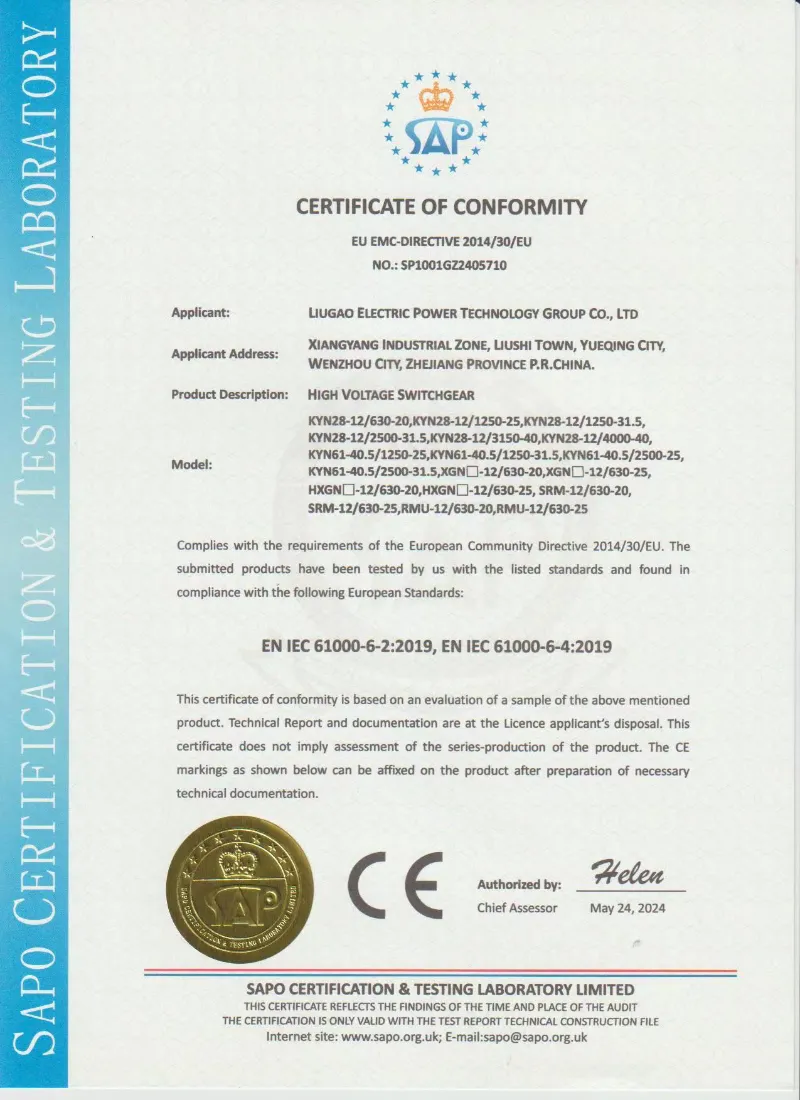

7. Certificering en kwaliteitsborging

● Typegetest in overeenstemming met GB/T 3906, IEC 62271-200 en DL/T 404

● Interne boogtest (IAC AFLR 40kA/1s)

● ISO 9001:2015 gecertificeerde productie

● Routinematig testrapport meegeleverd bij elk paneel

Waarom kiezen voor Lugao Power Co., Ltd. boven concurrenten?

Algemene klantvragen

Vraag 1: Kan dit KYN Center-type vijf-preventie in elkaar grijpende hoogspanningsschakelapparatuur worden gebruikt voor 24 kV-systemen?

A: Nee, de standaard KYN heeft een vermogen tot 12 kV. Voor 24kV bieden wij de KYN28-24-variant met verhoogde isolatieafstand aan. Geef bij het aanvragen van een offerte uw systeemspanning op.

Vraag 2: Levert u de vacuümstroomonderbreker als onderdeel van de KYN Metal-Clad Switchgear?

A: Ja, elk paneel wordt volledig gemonteerd geleverd met een in de fabriek geteste vacuümstroomonderbreker (type VS1). Indien gewenst bieden wij ook compatibele alternatieven aan, zoals ABB VD4, Siemens 3AH of Schneider HVX.

Vraag 5: Kunt u een volledig assortiment schakelapparatuur leveren, inclusief inkomende, meet-, feeder- en condensatorpanelen, allemaal als KYN Metal-Enclosed Switchgear?

EEN: Absoluut. Wij ontwerpen en produceren complete series met alle benodigde hulpcompartimenten, railverbindingen en paneelvergrendelingen. Stuur gewoon uw enkellijnsschema.

Vraag 6: Welke documentatie verstrekt u?

A: Voor elk KYN-schakelapparaat bieden wij: een overzichtstekening, een bedradingsschema, een stuklijst, een testrapport, een instructiehandleiding en een in elkaar grijpende matrix – allemaal in het Engels (of uw lokale taal).

Vraag 7: Is de in elkaar grijpende vijf-preventie veld-instelbaar?

A: Nee – en dit is opzettelijk. De vergrendeling is in de fabriek ingesteld en verzegeld om manipulatie te voorkomen. Wij zorgen echter voor duidelijke mechanische tekeningen, zodat uw team de logica begrijpt. Als u wijzigingen nodig heeft, neem dan contact op met onze engineeringafdeling.

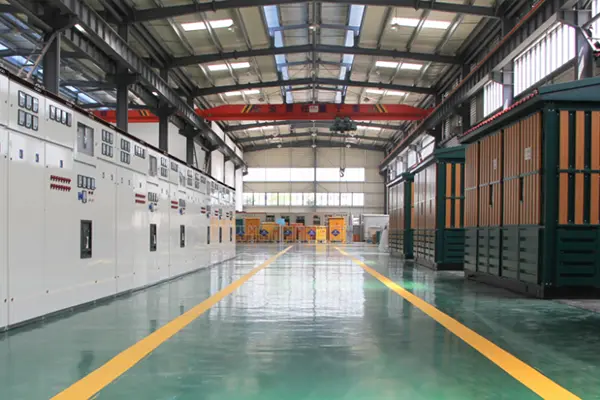

Productiecapaciteit

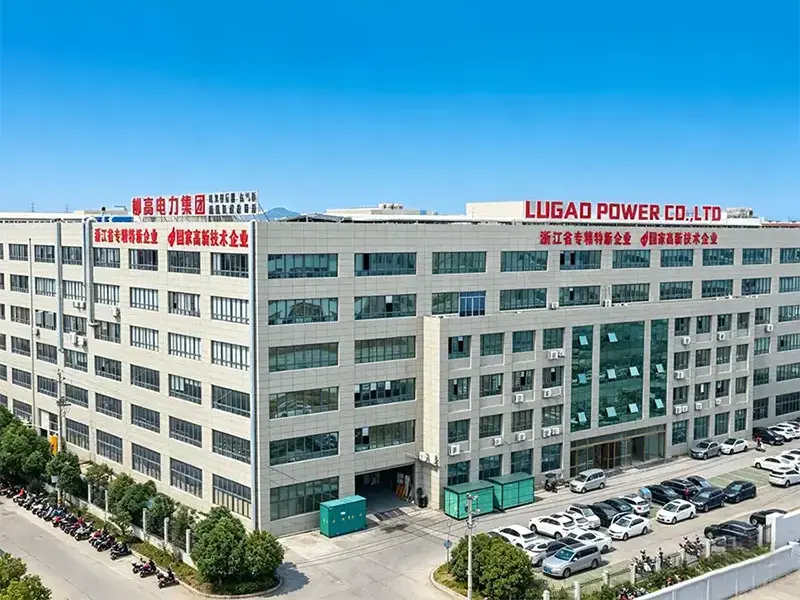

Lugao Power Co., Ltd.produceert KYN Center Type Five-Prevention in elkaar grijpende hoogspanningsschakelaars in een moderne productiefaciliteit uitgerust met geavanceerde fabricage-, assemblage- en hoogspanningstestapparatuur. Elkschakelpaneelwordt geproduceerd onder een strikt ISO 9001-kwaliteitsmanagementsysteem, dat consistente kwaliteit, betrouwbare prestaties en volledige naleving van internationale normen garandeert.
