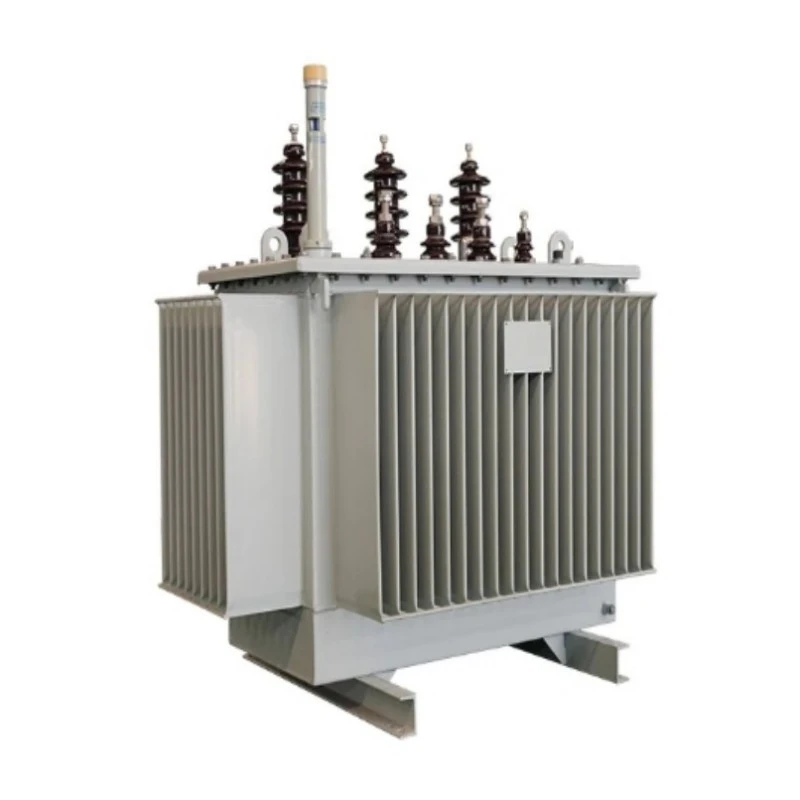

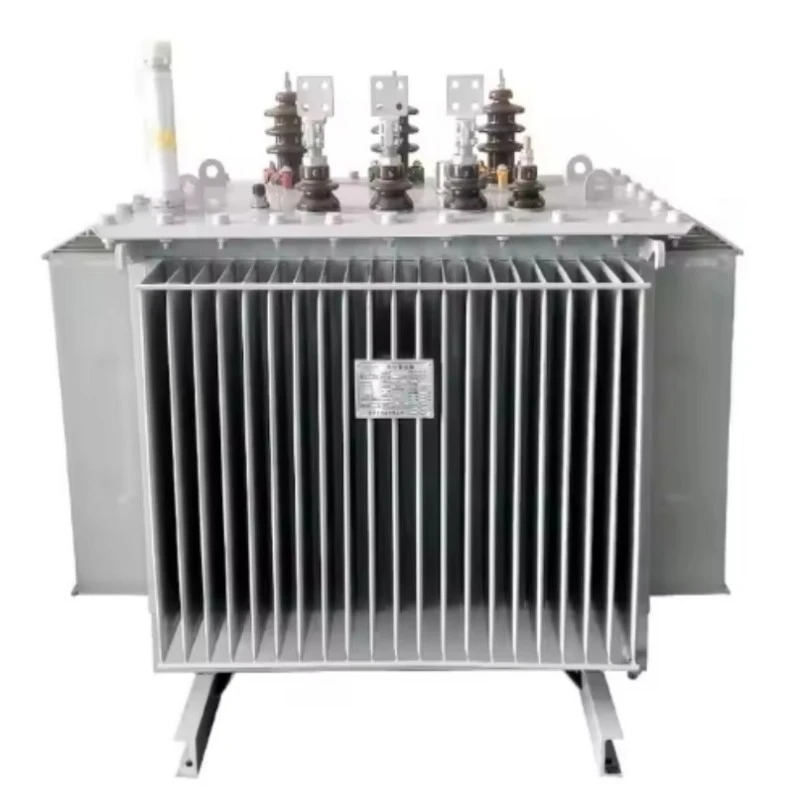

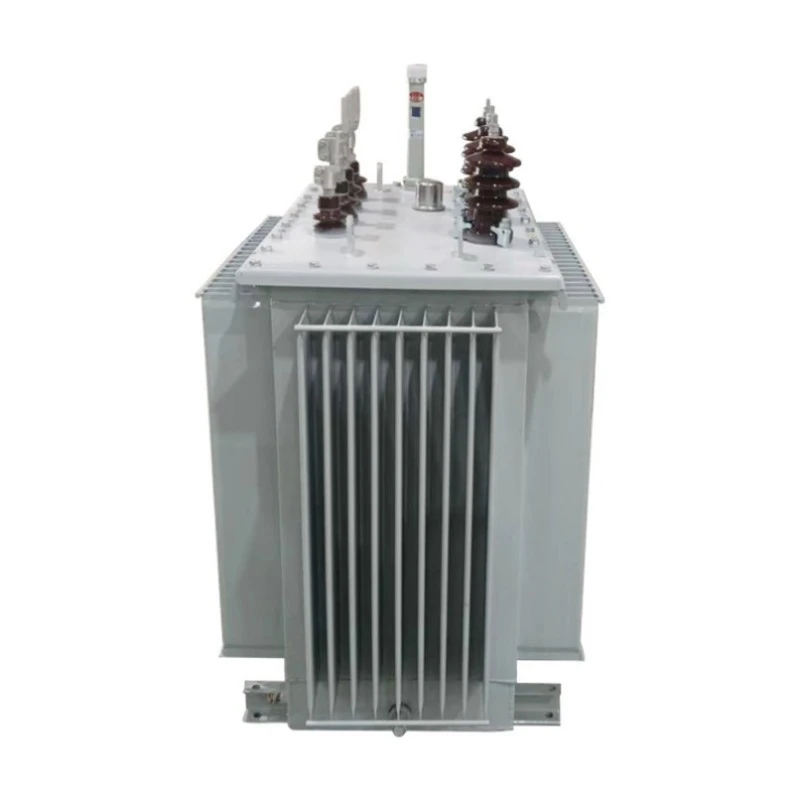

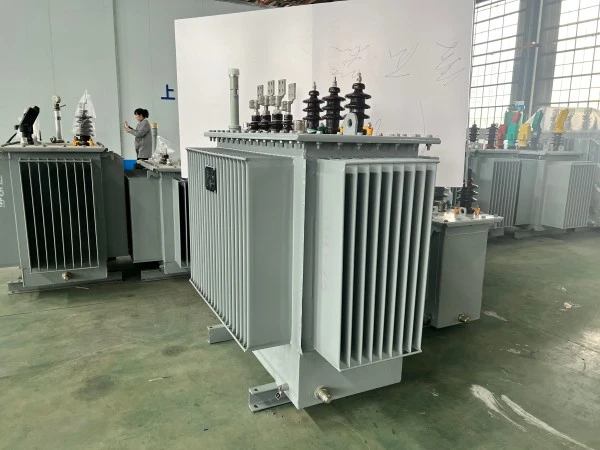

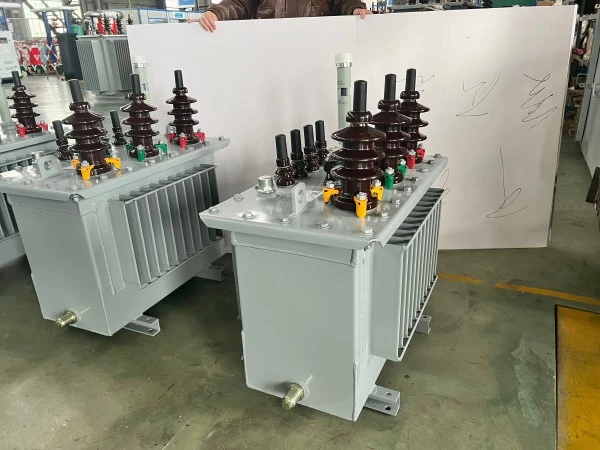

S13 Eenfase olie-ondergedompelde elektrische transformator

De S13 eenfasige, in olie ondergedompelde elektrische transformator is speciaal ontworpen voor toepassingen met eenfasige stroomvoorziening, zoals elektrificatie op het platteland, op palen gemonteerde distributie in woningen en licht commercieel gebruik. Door dit product te kopen, krijgt u een zeer efficiënte transformator met laag verlies die de nullastverliezen aanzienlijk vermindert in vergelijking met conventionele transformatorenS9EnS11-serie, wat meetbare energiebesparingen oplevert gedurende de levensduur ervan.

Deze transformator is voorzien van een korrelgeoriënteerde kern van siliciumstaal met een hoge permeabiliteit en een getrapt overlappend verbindingsontwerp, of optioneel een kern van een amorfe legering voor nog lagere verliezen. Het in olie ondergedompelde koelsysteem zorgt voor een uitstekend thermisch beheer, terwijl de volledig afgedichte gegolfde tankstructuur olieoxidatie en het binnendringen van vocht voorkomt, waardoor de onderhoudsvereisten dramatisch worden verminderd. Het compacte, lichtgewicht ontwerp maakt eenvoudige montage en transport op een paal mogelijk.

Producteigenschap en toepassing

Functies

Voldoet aan of overtreft de IEC-, ANSI-, GB- en SANS-normen

Ultralaag nullastverlies, tot 30% lager dan de S11-serie

Volledig afgedicht gegolfd tankontwerp zonder conservator

Hoge overbelastingscapaciteit en superieure thermische stabiliteit

Geluidsarme werking, ideaal voor woonwijken

Uitstekend bestand tegen kortsluiting

Compact en lichtgewicht voor paal- of platforminstallaties

Groot spanningsaftakkingsbereik voor netflexibiliteit

Milieuvriendelijke isolatieolie-opties beschikbaar

Onderhoudsvrije werking onder normale bedrijfsomstandigheden

Vraag en antwoord: Belangrijke productinzichten

Vraag: Wat is een eenfasige olie-ondergedompelde transformator?

A: Aeenfasige olie-ondergedompelde transformator is een type distributietransformator die isolatieolie gebruikt voor koeling en isolatie, en is ontworpen om te werken op eenfasige elektrische systemen. Het wordt vaak gebruikt in woonwijken, stroomdistributie op het platteland en lichte commerciële toepassingen waar driefasige stroom niet vereist is. De olie-immersie zorgt voor superieure warmteafvoer en beschermt interne componenten tegen omgevingsfactoren.

Vraag: Hoe bereikt de S13-serie een hogere energie-efficiëntie dan eerdere modellen?

A: De S13-serie bereikt een hoger rendement dankzij twee belangrijke verbeteringen: ten eerste vermindert het gebruik van koudgewalst, korrelgeoriënteerd siliciumstaal met hoge permeabiliteit en een kernstructuur met getrapte overlapping de hysteresis- en wervelstroomverliezen aanzienlijk. Ten tweede verminderen optionele amorfe legeringskernen de nullastverliezen nog verder tot 50% in vergelijking met conventioneel siliciumstaal. Deze verbeteringen resulteren in nullastverlieswaarden die 30% lager zijn dan die van de S11-serie en ver onder de nationale energienormen.

Vraag: Waarom is de volledig afgedichte structuur belangrijk voor enkelfasige transformatoren?

A: Enkelfasige transformatoren worden vaak buiten geïnstalleerd in gebieden met wisselende weersomstandigheden. De volledig afgedichte gegolfde tank elimineert de noodzaak van een conservator en voorkomt direct contact tussen de isolerende olie en de atmosferische lucht. Dit stopt de vochtopname en olieoxidatie, de belangrijkste oorzaken van degradatie van de isolatie. Als gevolg hiervan heeft de transformator tijdens zijn levensduur geen olievervanging of onderhoud nodig, waardoor de operationele kosten aanzienlijk worden verlaagd.

Vraag: Kan deze transformator worden gebruikt in toepassingen voor hernieuwbare energie?

EEN: Ja. De S13 eenfasige olie-ondergedompelde transformator is zeer geschikt voor kleinschalige duurzame energiesystemen, zoals zonne-energie-installaties op daken, micro-waterkrachtprojecten en residentiële energieopslagsystemen. Het hoge rendement en het vermogen om spanningsschommelingen op te vangen, maken hem ideaal voor het verhogen of verlagen van het vermogen in gedistribueerde opwekkingsopstellingen.

Belangrijkste toepassingsscenario's

Elektrificatie op het platteland:Levert betrouwbare eenfasige stroom aan afgelegen dorpen, boerderijen en landbouwactiviteiten met minimale verliezen.

Residentiële paalgemonteerde distributie:Ideaal voor woongemeenschappen waar eenfasige voeding standaard is, met een compact formaat en een laag geluidsniveau.

Lichte commerciële gebouwen:Gebruikt in kleine winkels, kantoren en landelijke commerciële centra die een efficiënte stroomverdeling vereisen.

Integratie van hernieuwbare energie:Geschikt voor het verhogen van de spanning van residentiële zonne-PV-systemen of het verlagen van mini-grids.

Tijdelijk bouwvermogen:Het lichtgewicht ontwerp maakt eenvoudige inzet mogelijk voor tijdelijke stroombehoeften op bouwplaatsen.

Productparameter (specificatie)

Tabel: S13 eenfasige olie-ondergedompelde transformator – typische specificaties (11 kV / 0,23 kV of 0,4 kV)*

Productiedetails

Kernmateriaal en proces

De S13 eenfasige olie-ondergedompelde elektrische transformatorkern is geconstrueerd met koudgewalst, korrelgeoriënteerd siliciumstaal met een hoge permeabiliteit en een getrapt overlappend gewrichtsontwerp van 45°. Voor toepassingen die de hoogste efficiëntie vereisen, is een amorfe legeringskern beschikbaar, waardoor verliezen bij nullast tot 50% worden verminderd in vergelijking met conventioneel siliciumstaal. De kern is nauwkeurig geschoren en gestapeld met semi-droge glastape-binding om trillingen en geluid te minimaliseren.

Kronkelende structuur

Zowel de hoogspannings- als de laagspanningswikkelingen zijn gewikkeld uit zuurstofvrije koperen geleiders, wat een hoge geleidbaarheid en minimale weerstandsverliezen garandeert. De laagspanningswikkeling heeft een folie- of spiraalvormige structuur met longitudinale oliekanalen, waardoor de mechanische sterkte en het kortsluitvastheid aanzienlijk worden verbeterd.

Isolatie- en koelsysteem

Als standaard koel- en diëlektrisch medium wordt hoogwaardige minerale isolatieolie gebruikt. Milieuvriendelijke isolatievloeistoffen met een hoog brandpunt zijn op aanvraag verkrijgbaar. Het olie-papier-isolatiesysteem ondergaat strikte vacuümdroog- en olievulprocessen, waardoor achtergebleven vocht en luchtbellen worden geëlimineerd, waardoor de beginspanning voor gedeeltelijke ontlading ruim boven de standaardvereisten ligt.

Tank en afdichting

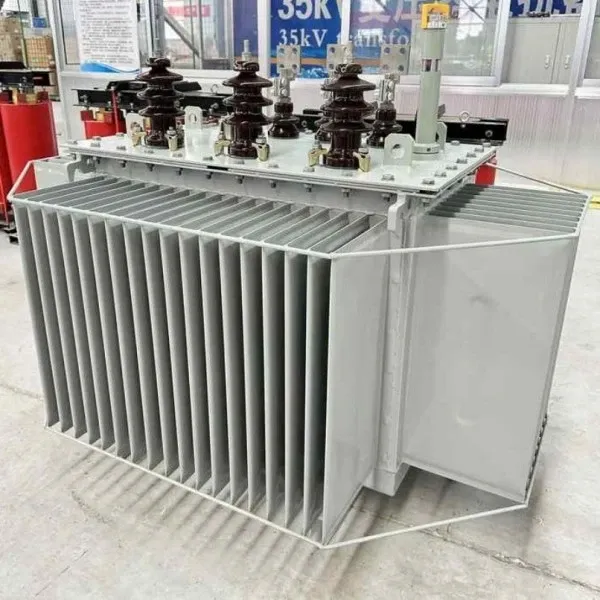

De tank is voorzien van een golfplaatontwerp dat zorgt voor zowel warmteafvoer als thermische uitzettingscompensatie, waardoor er geen externe conservator nodig is. De volledig afgedichte structuur voorkomt olieoxidatie en het binnendringen van vocht, waardoor een onderhoudsvrije werking gedurende de hele levensduur van de transformator wordt gegarandeerd. Een overdrukventiel en een oliepeilmeter zijn standaard voorzien van veiligheidsvoorzieningen.

Vraag en antwoord: Productie en kwaliteit

Q: What quality tests are performed on each transformer?

A: Elke S13-eenfasige transformator ondergaat vóór levering een uitgebreide reeks routine- en typetests, inclusief nullastverlies- en belastingsverliesmetingen, kortsluitimpedantietests, geïnduceerde overspanningsbestendigheidstests, gedeeltelijke ontladingstests en bliksemimpulstests. Alle testresultaten zijn gedocumenteerd en traceerbaar.

Vraag: Hoe draagt ​​het ontwerp van de gegolfde tank bij aan de betrouwbaarheid?

A: Het ontwerp van de gegolfde tank heeft drie cruciale functies: het vergroot het oppervlak voor efficiënte warmteafvoer, biedt flexibele expansiecapaciteit om veranderingen in het olievolume op te vangen als gevolg van de temperatuur, en creëert een volledig afgesloten omgeving die de olie isoleert van externe verontreinigingen. Dit elimineert de noodzaak van een olieconservator- en ontluchtingssysteem, waardoor potentiële storingspunten worden verminderd en het onderhoud wordt vereenvoudigd.

Vraag: Wat is de verwachte levensduur van deze transformator?

A: Onder normale bedrijfsomstandigheden is de S13 eenfasige olie-ondergedompelde elektrische transformator ontworpen voor een levensduur van niet minder dan 30 jaar. De volledig afgedichte constructie en hoogwaardige materialen zorgen voor betrouwbaarheid op lange termijn zonder de noodzaak van olievervanging of kernonderhoud.

Productiecapaciteit

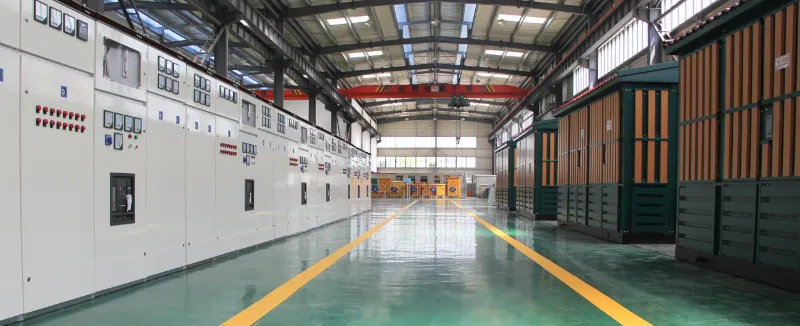

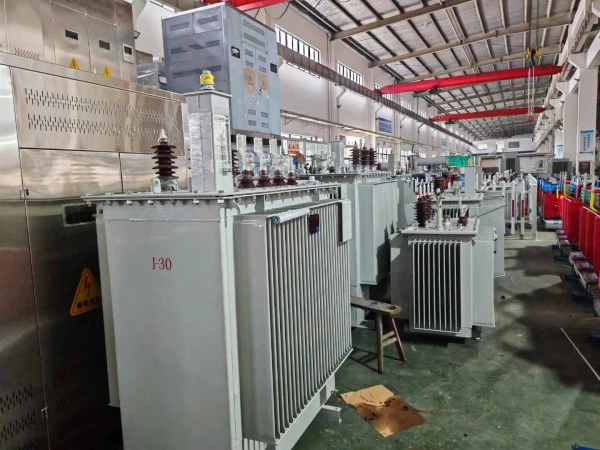

Lugao-kracht exploiteert moderne productielijnen voor transformatoren die zijn uitgerust met geavanceerde apparatuur voor wikkelen, kernsnijden, vacuümdrogen en testen. Wij ondersteunen OEM- en ODM-productie en bieden oplossingen op maat voor spanning, capaciteit, frequentie en internationale normen, waardoor een stabiele kwaliteit en betrouwbare levering worden gegarandeerd.

Product-naverkoopservice

Nadat de transformator is geïnstalleerd en in gebruik is genomen, is deze gegarandeerd lekvrij en zal de verf gegarandeerd niet afbladderen of vervagen. Er wordt 5 jaar garantie en levenslange technische ondersteuning geboden; kwaliteitsproblemen die zich bij normaal gebruik binnen de garantieperiode voordoen, worden gedekt.

Alle S13-eenfasige transformatoren worden gedekt door levenslange serviceondersteuning, waardoor de beschikbaarheid van reserveonderdelen en technische ondersteuning op de lange termijn wordt gegarandeerd.

De levensduur bedraagt ​​maar liefst 30 jaar onder gespecificeerde bedrijfsomstandigheden.

In het geval van een defect aan de apparatuur zal de leverancier binnen een uur na ontvangst van de melding van de koper reageren en binnen 24 uur technisch personeel naar de locatie in eigen land sturen.

Dienstverplichting

De S13 eenfasige olie-ondergedompelde elektrische transformator wordt vervaardigd in strikte overeenstemming met de ISO 9001:2015/2018 kwaliteitsmanagementsysteemvereisten, waardoor wordt gegarandeerd dat het product aan 100% kwaliteitsnormen voldoet voordat het de fabriek verlaat.

Ons bedrijf biedt uitgebreide pre-sales, in-sales en after-sales service om de klanttevredenheid te garanderen.

Ons bedrijf biedt 5 jaar garantie en levenslange technische ondersteuning. In geval van kwaliteitsproblemen zullen wij het product gratis repareren of vervangen, waardoor 100% klanttevredenheid wordt gegarandeerd.

Fabriekssterkte

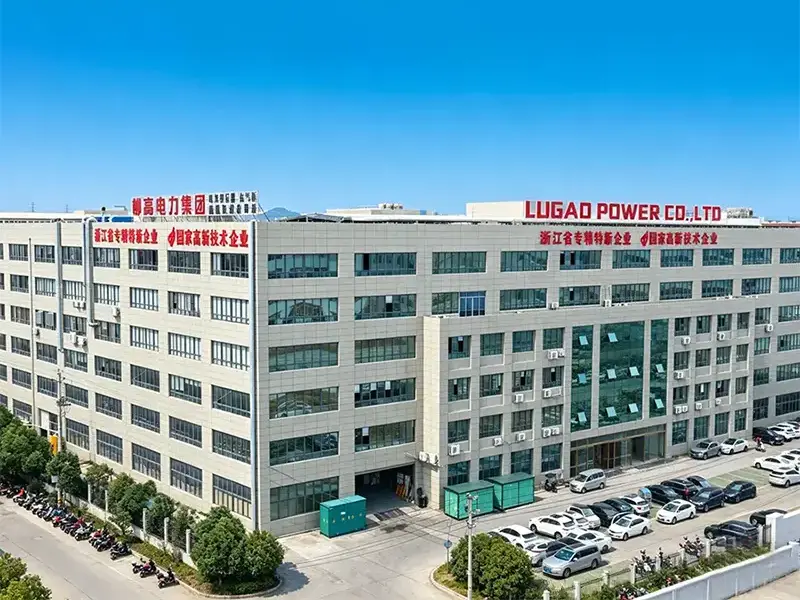

Met jarenlange ervaring in de productie van apparatuur voor krachtoverbrenging en -distributie,Lugao-krachtheeft een professionele productiebasis opgebouwd die zich toelegt op het leveren van betrouwbare transformatoroplossingen voor mondiale nutsbedrijven, EPC-aannemers, industriële faciliteiten en duurzame energieprojecten.

Waarom wereldwijde klanten voor Lugao kiezen

✔ Professionele transformatorfabrikant

✔ Moderne productieateliers

✔ Ervaren engineering- en R&D-team

✔ Strikt ISO 9001 kwaliteitsmanagementsysteem

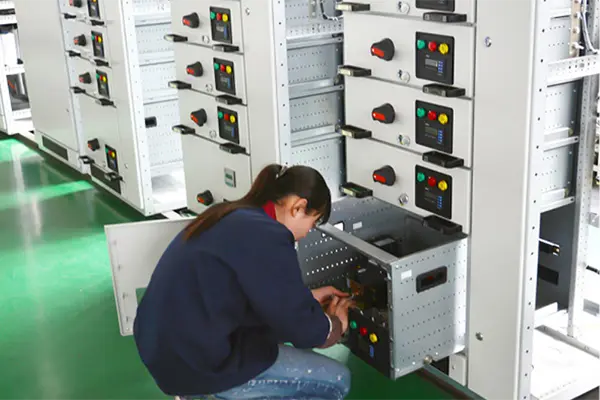

✔ Volledige routine- en typetestmogelijkheden

✔ Naleving van IEC-, ANSI-, IEEE- en GB-standaarden

✔ OEM- en ODM-aanpassing beschikbaar

✔ Stabiele supply chain en snelle levering

✔ Exporteer ervaring naar meerdere internationale markten

✔ Professionele technische ondersteuning voor en na verkoop
