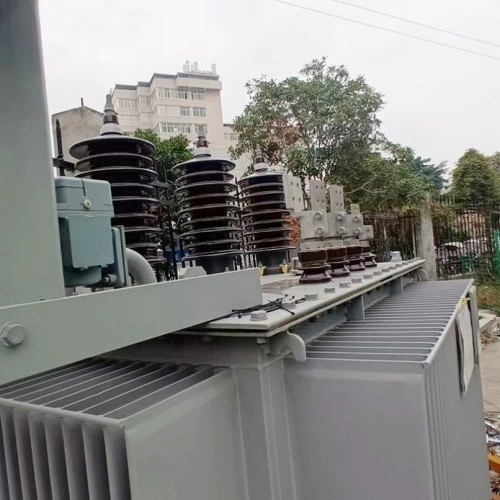

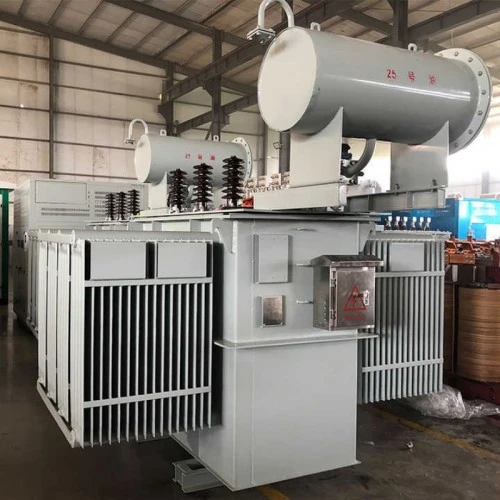

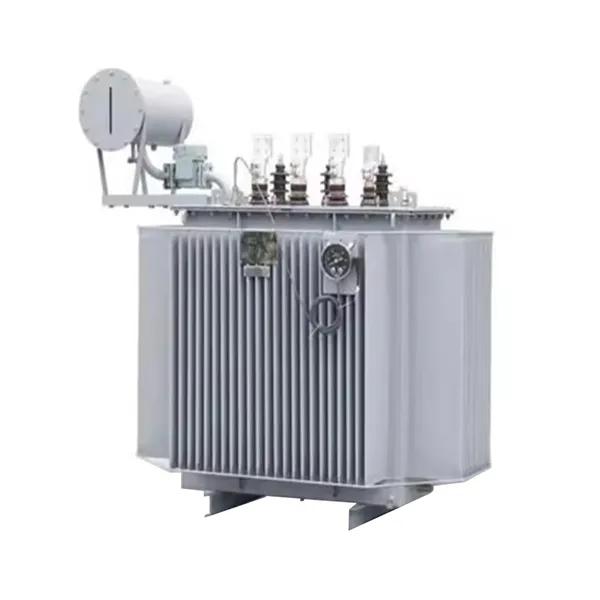

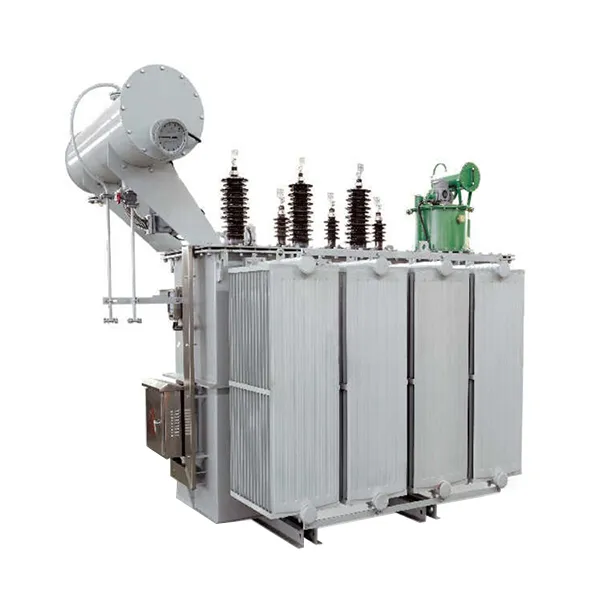

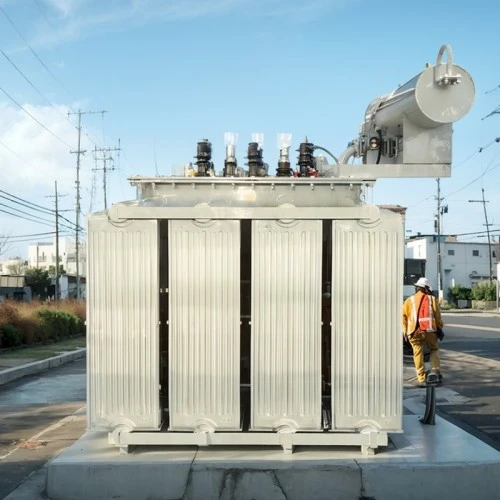

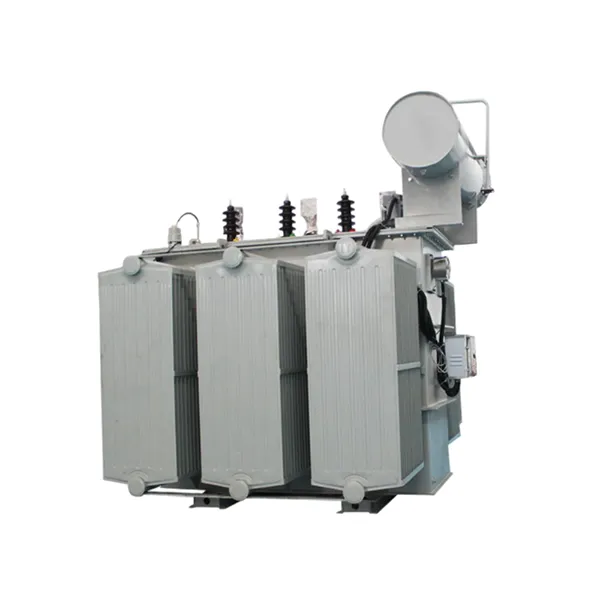

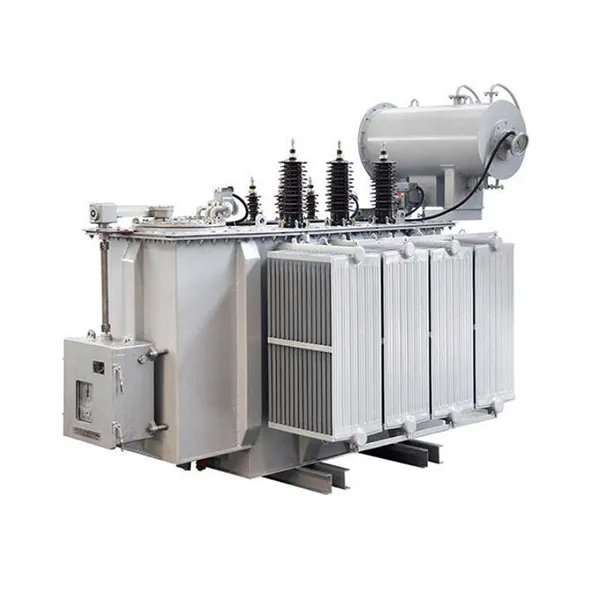

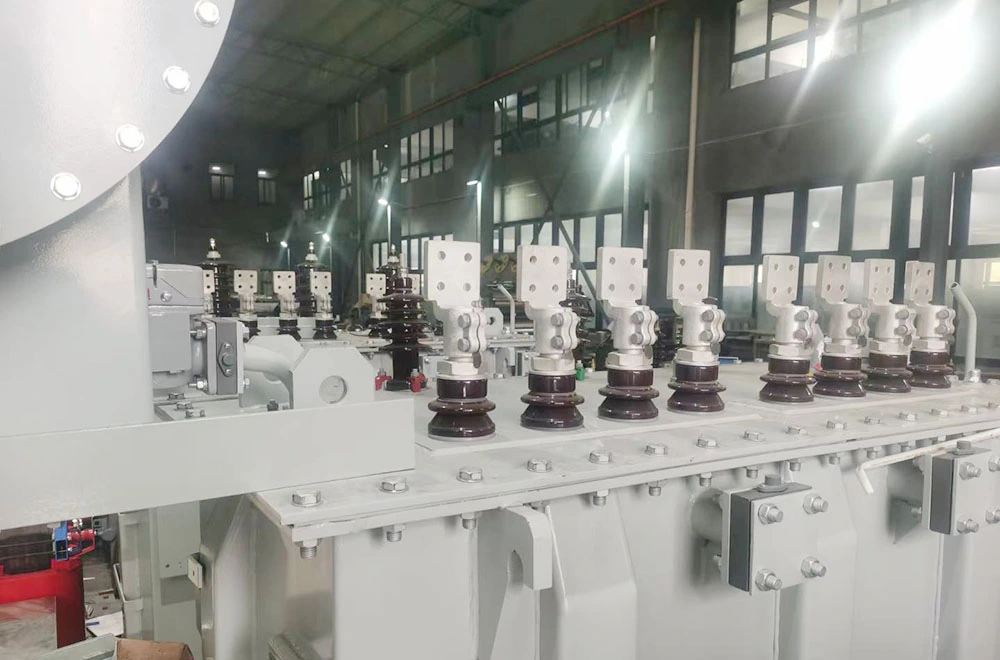

500kva olieondergedompelde hoogspanningstransformator voor buiten

Deze driefasige, in olie ondergedompelde hoogspanningstransformator voor buiten, met een vermogen van 500 kVA, is ontworpen om hoge spanningen zoals 10 kV of 35 kV terug te brengen naar lage spanningsniveaus zoals 0,4 kV, waardoor hij ideaal is voor einddistributiesystemen. De transformator is voorzien van een kern die is vervaardigd uit koudgewalst, op korrel georiënteerd siliciumstaal met hoge permeabiliteit en een getrapt overlappend gewrichtsontwerp, waardoor hysterese en wervelstroomverliezen effectief worden verminderd. De nullastverlieswaarden presteren aanzienlijk beter dan de nationale normen.

Zowel de hoogspannings- als de laagspanningswikkelingen zijn gemaakt van zuurstofvrije koperen geleiders. De laagspanningswikkeling heeft een foliegewonden configuratie met longitudinale oliekanalen, waardoor de mechanische sterkte en het kortsluitvastheid aanzienlijk worden verbeterd. Het volledig afgedichte gegolfde tankontwerp zorgt voor een uitstekende warmteafvoer en compenseert automatisch veranderingen in het olievolume. Dit ontwerp voorkomt contact tussen de isolerende olie en de omgevingslucht, waardoor olieoxidatie en het binnendringen van vocht worden geëlimineerd, waardoor de levensduur wordt verlengd.

De in olie ondergedompelde transformator ondersteunt meerdere aftakkingsbereiken (±5%, ±2×2,5%) om schommelingen in de netspanning op te vangen. De compacte, robuuste constructie is geschikt voor buiteninstallaties op palen, platforms of op grondniveau, waardoor betrouwbare prestaties onder uiteenlopende klimatologische omstandigheden worden gegarandeerd.

Productparameter (specificatie)

Producteigenschap en toepassing

Belangrijkste kenmerken

Hoge energie-efficiëntie: maakt gebruik van siliciumstaal met hoge permeabiliteit en een geoptimaliseerde kernstructuur, waardoor het nullastverlies met meer dan 15% wordt verminderd in vergelijking met conventionele producten, wat meetbare energiebesparingen oplevert gedurende de levensduur van de apparatuur.

Volledig afgedichte constructie: Het ontwerp van de gegolfde tank elimineert de noodzaak van een conservator, waardoor olie-oxidatie en vochtabsorptie wordt voorkomen, waardoor een onderhoudsvrije werking mogelijk wordt.

Superieure weerbestendigheid: Werkt betrouwbaar bij omgevingstemperaturen van -25°C tot +40°C en op hoogtes tot 1000 meter. IP54-bescherming zorgt voor weerstand tegen stof en regen.

Hoge weerstand tegen kortsluiting: De wikkelingen zijn mechanisch versterkt met een robuust klemsysteem en hebben kortsluit-impacttests doorstaan ​​om de veiligheid tijdens netfouten te garanderen.

Flexibele installatie: de compacte afmetingen ondersteunen installatie op palen, op een platform of op grondniveau, en passen zich aan de beperkingen van zowel stedelijke als landelijke locaties aan.

Belangrijkste toepassingsscenario's

Stedelijke stroomdistributienetwerken: geschikt voor woonwijken, commerciële wijken en industrieparken waar betrouwbare terminaldistributie vereist is.

Industriële faciliteiten: Biedt stabiele laagspanningsstroom aan productiefabrieken, verwerkingslijnen en zware machines, waardoor fluctuerende belastingen gemakkelijk kunnen worden afgehandeld.

Hernieuwbare energieprojecten: Op grote schaal gebruikt in fotovoltaïsche en windenergieopwekkingssystemen voor step-up- of distributietoepassingen, met een sterk aanpassingsvermogen aan buitenomgevingen.

Infrastructuurconstructie: ingezet in luchthavens, metrosystemen, ziekenhuizen en datacentra waar een hoge betrouwbaarheid van de stroomvoorziening van cruciaal belang is.

Tijdelijke en noodstroomvoorziening: het compacte en transporteerbare ontwerp maakt het ideaal voor tijdelijke onderstations of noodreparatiescenario's.

Productiedetails

Kernmateriaal en productieproces

De kern is vervaardigd uit koudgewalst, korrelgericht siliciumstaal met hoge permeabiliteit en een getrapt overlappend gewrichtsontwerp van 45°. Kernlamineringen worden nauwkeurig geschoren en automatisch gestapeld om strakke verbindingen en uniforme magnetische paden te garanderen. De kern is stevig vastgebonden met semi-droge glastape, waardoor trillingen en geluid worden geminimaliseerd en verliezen bij nullast worden verminderd.

Kronkelende structuur

Zowel de hoogspannings- als de laagspanningswikkelingen zijn gewikkeld met behulp van zuurstofvrije koperen geleiders, wat een hoge elektrische geleidbaarheid en lage weerstandsverliezen biedt. De laagspanningswikkeling heeft een foliegewonden configuratie met uniforme tussenlaagisolatie en longitudinale oliekanalen, waardoor de mechanische sterkte en het kortsluitvastheid aanzienlijk worden verbeterd.

Isolatie- en koelsysteem

Hoogwaardige minerale isolatieolie dient zowel als diëlektrisch medium als koelmiddel en biedt uitstekende chemische stabiliteit en diëlektrische sterkte. Het olie-papier-isolatiesysteem ondergaat strikte vacuümdroog- en olievulprocessen om achtergebleven vocht en luchtbellen te elimineren, waardoor een gedeeltelijke ontladingsspanning wordt gegarandeerd die ruim boven de standaardvereisten ligt.

Tank- en afdichtingsstructuur

De tank is voorzien van een golfplaatontwerp dat zorgt voor zowel warmteafvoer als thermische uitzettingscompensatie, waardoor er geen externe conservator nodig is. De volledig afgedichte structuur voorkomt olieoxidatie en het binnendringen van vocht, waardoor een onderhoudsvrije werking gedurende de hele levensduur van de transformator wordt gegarandeerd. Een overdrukventiel en een oliepeilmeter zijn standaard voorzien van veiligheidsvoorzieningen.

Kwaliteits- en testgarantie

Elk olie-ondergedompelde hoogspanningstransformator voor buiten ondergaat uitgebreide routine- en typetests vóór levering, inclusief nullastverlies- en belastingsverliesmetingen, kortsluitimpedantietests, geïnduceerde overspanningsbestendigheidstests, gedeeltelijke ontladingstests en bliksemimpulstests. Alle belangrijke prestatie-indicatoren overtreffen de vereisten van zowel nationale normen als IEC-specificaties, waardoor een stabiele werking op lange termijn onder complexe veldomstandigheden wordt gegarandeerd.

Vraag en antwoord: Belangrijke productinzichten

Vraag 1: Wat is een olie-ondergedompelde hoogspanningstransformator voor buitengebruik van 500 kVA, en waar wordt deze gebruikt?

A: Deze transformator verlaagt hoge spanningen zoals 10 kV of 35 kV naar lage spanningsniveaus zoals 0,4 kV, met een capaciteit van 500 kVA. Het wordt veel gebruikt in stedelijke distributienetwerken, industrieparken, duurzame energieprojecten en infrastructuurtoepassingen waarbij buiteninstallatie en betrouwbaarheid op lange termijn essentieel zijn.

Vraag 2: Wat maakt deze transformator energiezuinig?

A: Energie-efficiëntie wordt bereikt door het gebruik van korrelgeoriënteerd siliciumstaal met hoge permeabiliteit en een geoptimaliseerd kernverbindingsontwerp. Deze kenmerken verminderen het nullastverlies met meer dan 15% vergeleken met conventionele producten, wat leidt tot aanzienlijke elektriciteitsbesparingen gedurende de levensduur van de transformator.

Vraag 3: Wat zijn de voordelen van de volledig afgedichte constructie?

A: Door de volledig afgedichte gegolfde tank is er geen conservator- en ontluchtingssysteem nodig. Het voorkomt dat de isolerende olie in contact komt met de atmosferische lucht, waardoor oxidatie en vochtopname worden vermeden. Dit vermindert de onderhoudsvereisten en verlengt de levensduur van zowel de olie als de transformator.

Vraag 4: Hoe presteert deze transformator onder kortsluitingsomstandigheden?

A: De olie-ondergedompelde hoogspanningstransformator voor buitengebruik van 500 kVA is ontworpen met een mechanisch versterkte wikkelstructuur en een robuust klemsysteem. Het heeft met succes kortsluitimpacttests doorstaan ​​in nationaal erkende testlaboratoria, waardoor betrouwbare prestaties en veiligheid tijdens netstoringen zijn gegarandeerd.

Vraag 5: Welke garantie en after-sales ondersteuning worden geboden?

A: Wij bieden een garantie van 5 jaar op fabricagefouten bij normaal gebruik. Er wordt levenslange technische ondersteuning en beschikbaarheid van reserveonderdelen geboden. In geval van een storing reageren wij binnen een uur na melding en sturen technisch personeel binnen 24 uur naar het binnenland. De transformator is ontworpen voor een levensduur van maar liefst 30 jaar.

Waarom kiezen voor Lugao Power?

Certificering en kwaliteitsborging

ISO 9001:2008 kwaliteitsmanagementsysteem gecertificeerd

CE-gemarkeerd

Typetestrapporten van het National Transformer Quality Supervision and Testing Center

100% routinematige tests vóór levering: nullastverlies, belastingsverlies, kortsluitimpedantie, geïnduceerde overspanning, gedeeltelijke ontlading, bliksemimpuls en meer

Verpakking en levering

Verpakking: Houten krat of weerbestendige verpakte verpakking geschikt voor zee-, land- of spoorvervoer

Verzendingsconditie: met olie gevuld, verzegeld, vergezeld van fabriekstestrapporten, instructiehandleidingen en installatietekeningen

Standaardaccessoires: oliepeilmeter, overdrukventiel, meetklokthermometer, bussen, aardingsbouten en complete hardwareset

Serviceverplichting na verkoop

5 jaar garantie: Gratis reparatie of vervanging voor kwaliteitsproblemen die optreden bij normaal gebruik na inbedrijfstelling.

Levenslange serviceondersteuning: technische ondersteuning en beschikbaarheid van reserveonderdelen gedurende de gehele levenscyclus van het product.

30 jaar ontwerplevensduur: Gebouwd met hoogwaardige materialen om betrouwbaarheid op lange termijn te garanderen.

Emergency Response: Reactie binnen één uur na storingsmelding; binnenlandse service ter plaatse binnen 24 uur.
