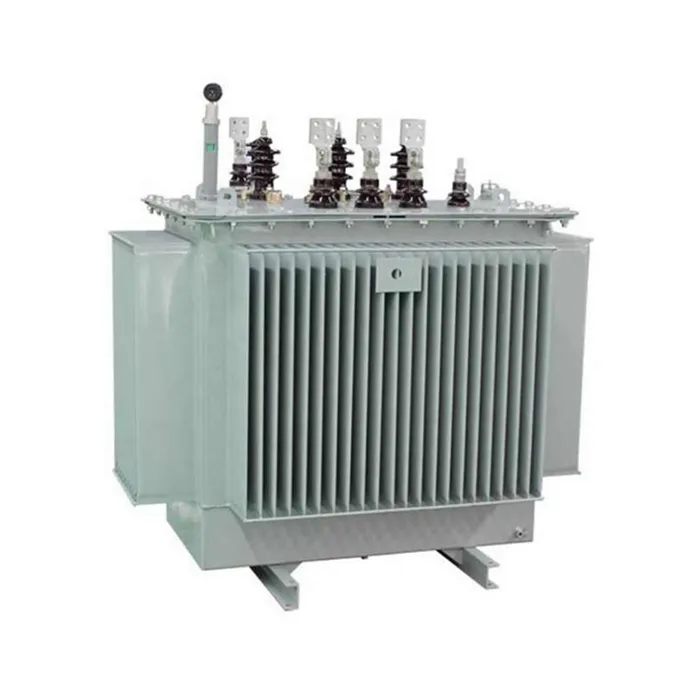

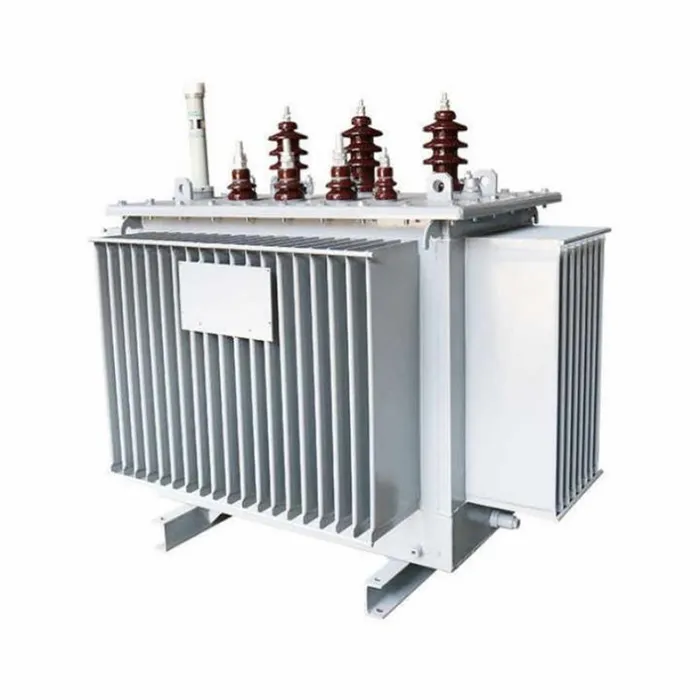

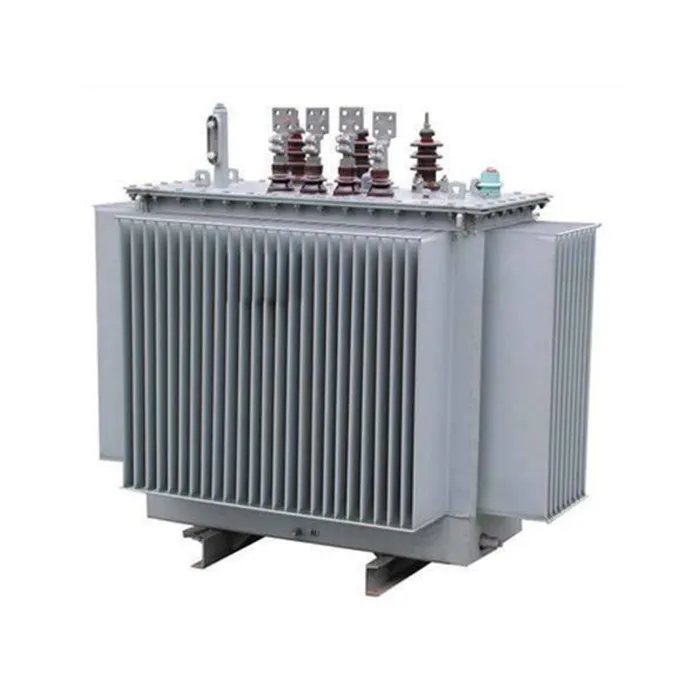

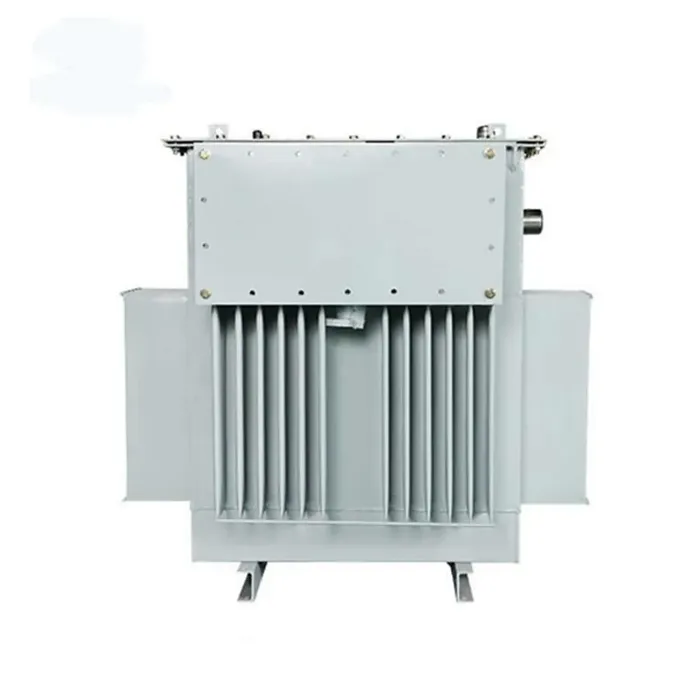

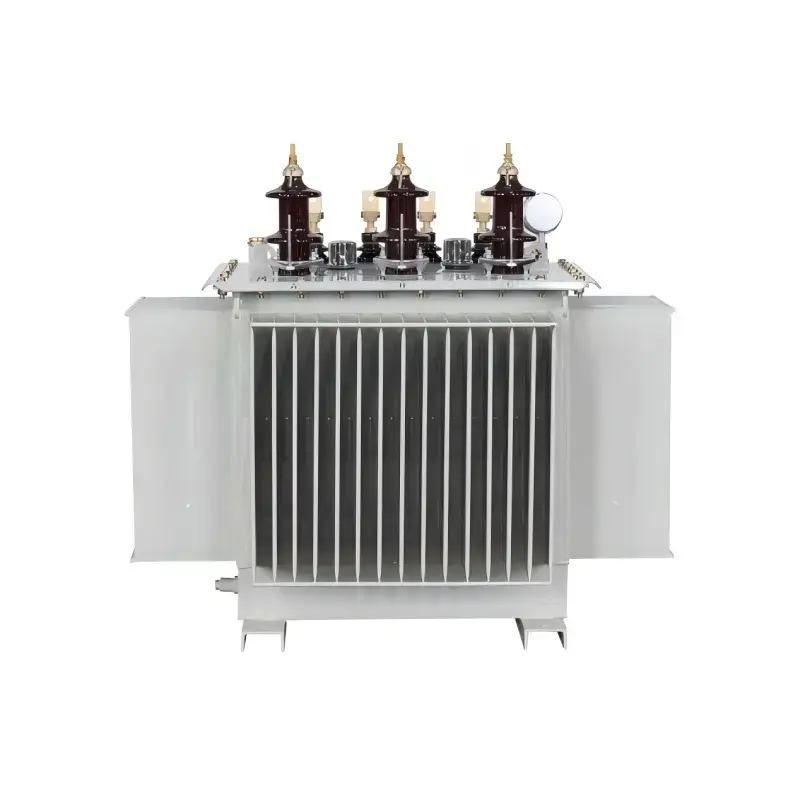

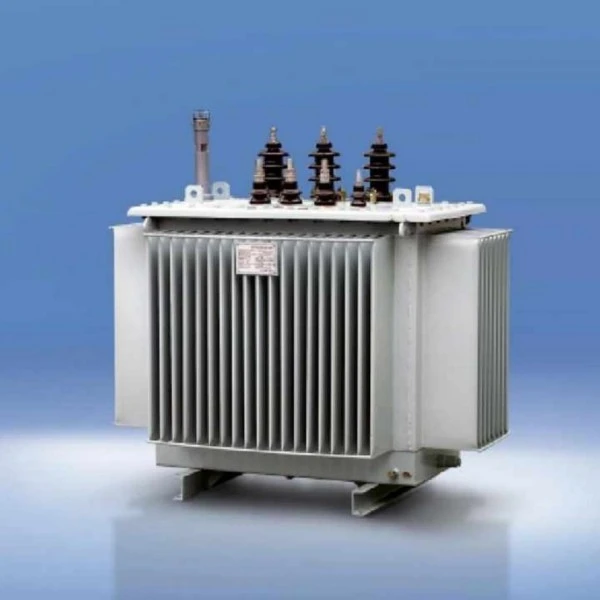

S9 Driefasige oliegevulde laagspanningstransformator

De S9 driefasige oliegevulde laagspanningstransformator van ons bedrijf is een zeer betrouwbaar voedingsapparaat dat speciaal is ontworpen voor laagspanningsstroomdistributiesystemen. Door dit product te kopen, krijgt u een hoogwaardige transformator die stabiele prestaties combineert met kosteneffectiviteit, breed toepasbaar in industriële installaties, commerciële gebouwen en scenario's voor stroomdistributie in woningen. Dit product maakt gebruik van hoogwaardige koudgewalste siliciumstaalplaten en zeer zuivere koperen wikkelingen. De geoptimaliseerde kernstructuur vermindert effectief hysteresis- en wervelstroomverliezen, waardoor een stabiele en betrouwbare werking op lange termijn wordt gegarandeerd. Het in olie ondergedompelde isolatiekoelsysteem zorgt voor een uitstekende warmteafvoer en overbelastingscapaciteit, waardoor een stabiele uitgangsspanning behouden blijft, zelfs onder omstandigheden van spanningsschommelingen of aanzienlijke belastingsveranderingen. De volledig afgedichte structuur isoleert effectief extern vocht en onzuiverheden, waardoor de levensduur van de apparatuur wordt verlengd en de onderhoudsfrequentie wordt verminderd.

Productparameter (specificatie)

Producteigenschap en toepassing

Producteigenschappen

Energie-efficiënt en met weinig verlies:Vergeleken met de vorige S7-serie biedt de S9-transformator een gemiddelde vermindering van het nullastverlies van ongeveer 10%, een vermindering van het belastingsverlies van ongeveer 22% en een nog significantere vermindering van de nullaststroom van bijna 46%. Het was destijds een landelijk gepromoot energiebesparend product.

Betrouwbaar structureel ontwerp:

Kern:S9 olie-ondergedompelde transformator gemaakt van hoogwaardig koudgewalst, korrelgeoriënteerd siliciumstaal, met gebruikmaking van een volledig hellende driestaps overlappende kernstructuur, waardoor verlies en geluid effectief worden verminderd.

Wikkelingen:De hoogspanningswikkeling heeft een meerlaagse cilindrische structuur, terwijl de laagspanningswikkeling een cilindrische of verbeterde spiraalvormige structuur met longitudinale oliekanalen gebruikt, waardoor de warmteafvoer en mechanische sterkte worden verbeterd.

Bevestigingsproces:Alle bevestigingsmiddelen maken gebruik van zelfborgende anti-losraakmoeren en er is een kernpositioneringsstructuur toegevoegd om stabiliteit tijdens transport en langdurig gebruik te garanderen, waardoor de noodzaak voor kerninspectie en hijsonderhoud wordt geëlimineerd.

Volledig afgedichte structuur (S9-M-serie):De S9-distributietransformatortank is ontworpen met gegolfde panelen die een ademende functie bieden om veranderingen in het olievolume te compenseren, waardoor de traditionele conservator wordt geëlimineerd. Deze volledig afgedichte structuur isoleert de transformatorolie volledig van de buitenlucht, waardoor het binnendringen van zuurstof en vocht effectief wordt voorkomen, waardoor de veroudering van de isolerende olie wordt vertraagd.

Uitgebreide veiligheidsbescherming: S9 Driefasige oliegevulde laagspanningstransformatoruitgerust met componenten zoals een overdrukventiel, meetklok en gasrelais, die onmiddellijk de druk laten ontsnappen wanneer de interne druk te hoog wordt, waardoor een veilige werking van de apparatuur wordt gegarandeerd.

Voordelen van de functies

Aanzienlijk lagere bedrijfskosten:Het belangrijkste voordeel ligt in de energie-efficiëntie. Vergeleken met de S7-serie zijn de bedrijfskosten van het S9-product met ongeveer 19% verlaagd, wat resulteert in aanzienlijke elektriciteitsbesparingen bij langdurig gebruik.

Hoge operationele betrouwbaarheid:Met een verbeterde ondersteuning van het spoeluiteinde, een nieuwe isolatiestructuur en een kortsluitbestendig ontwerp is het vermogen om plotselinge kortsluiting te weerstaan ​​aanzienlijk verbeterd. Het apparaat heeft tests op plotselinge kortsluiting doorstaan ​​bij een nationaal erkend testcentrum, waardoor een stabiele werking wordt gegarandeerd, zelfs onder ongunstige omstandigheden zoals netfluctuaties.

Extreem lage onderhoudskosten:De volledig afgedichte structuur elimineert de noodzaak om de transformatorolie tijdens de normale levensduur te vervangen, waardoor de onderhoudswerklast en -kosten aanzienlijk worden verminderd.

Hoog aanpassingsvermogen en esthetisch ontwerp:Het ontwerp van de gegolfde tank verbetert niet alleen de efficiëntie van de warmteafvoer, maar resulteert ook in een compacter en esthetisch aantrekkelijker product, waardoor de installatievoetafdruk wordt verkleind.

Producten passen zich aan de omgeving aan

Toepassingsscenario's

De S9 driefasige oliegevulde laagspanningstransformatoren worden voornamelijk gebruikt in eindstroomdistributietoepassingen waarbij 10 kV of 35 kV hoogspanningselektriciteit moet worden omgezet naar 400 V laagspanningselektriciteit. Specifieke scenario's zijn onder meer:

Gesloten type (S9-M-serie): Bijzonder geschikt voor industrieën zoals aardolie- en chemische verwerking. Deze omgevingen bevatten doorgaans grote hoeveelheden olie en chemicaliën; de volledig afgedichte structuur isoleert effectief corrosieve gassen, beschermt interne componenten en zorgt voor een veilige werking.

Niet-gesloten type (S9-serie):Op grote schaal gebruikt in industriële en mijnbouwbedrijven, bouwplaatsen, woongemeenschappen, commerciële centra, luchthavens, treinstations en andere algemene industriële en civiele gebouwen als stroomdistributieknooppunten.

Infrastructuur en landbouw:Vaak gebruikt in metro's, boorplatforms, olieproductieplatforms en stedelijke en landelijke elektriciteitsnetwerken voor de landbouw om een ​​stabiele stroomvoorziening voor verschillende apparatuur te bieden.

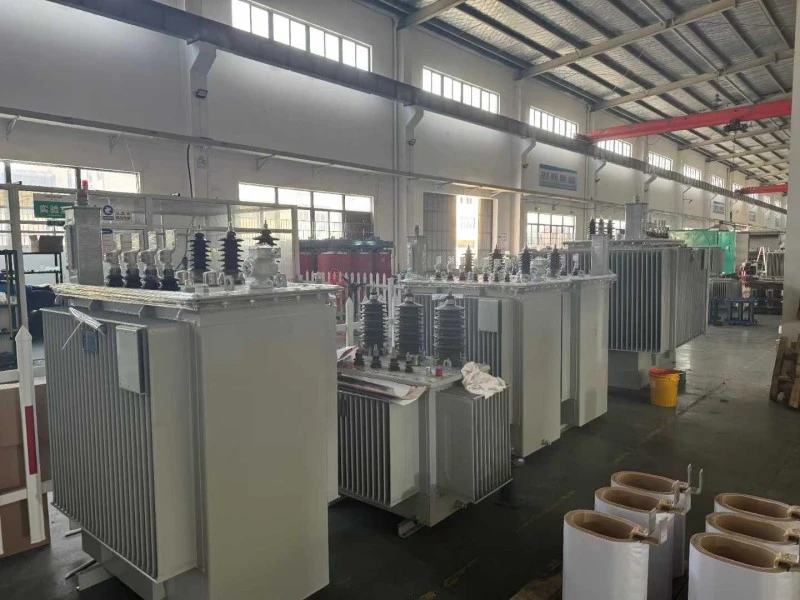

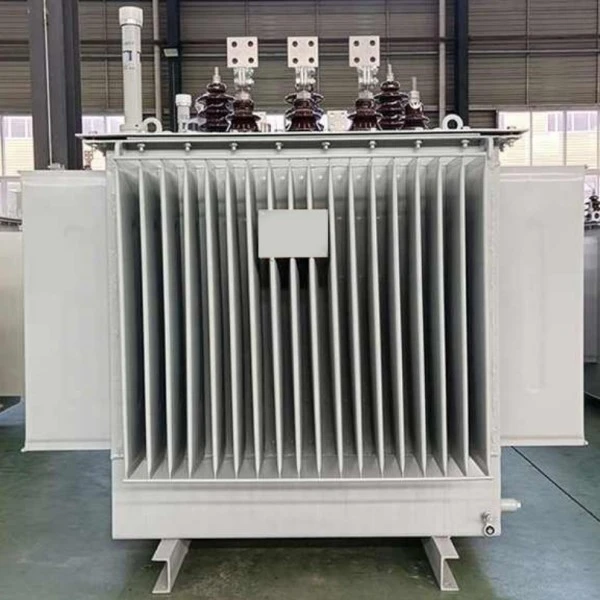

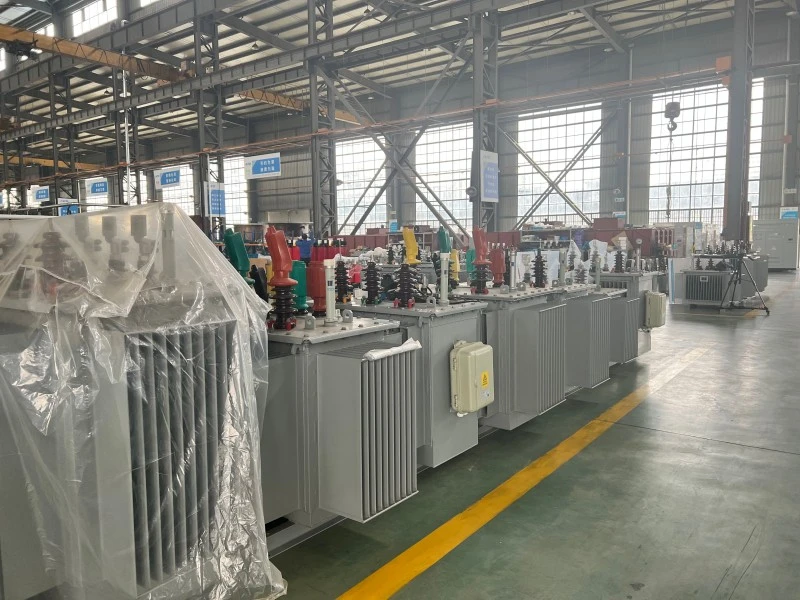

Productiedetails

De driefasige oliegevulde transformator heeft een uitgebreide optimalisatie van de productdetails ondergaan. Door het verfijnde ontwerp van kerncomponenten zoals de kern, spoelen, olietank en bevestigingsmiddelen worden lage verliezen, hoge betrouwbaarheid en onderhoudsvrije eigenschappen bereikt.

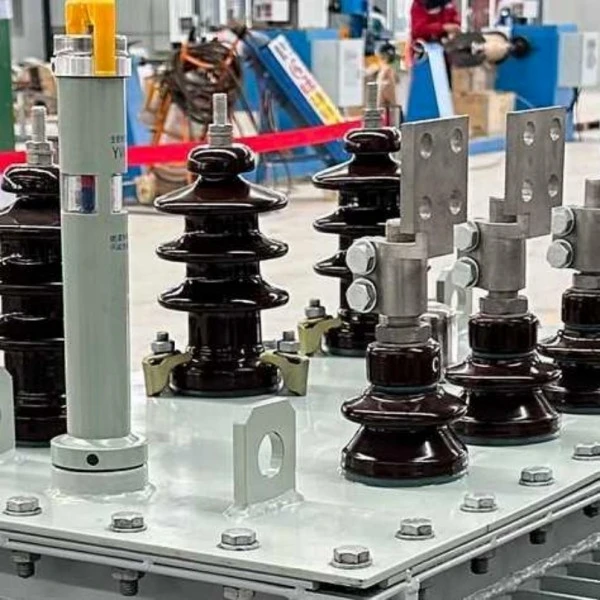

Structuur en proces van kerncomponenten

Veelgestelde vragen

Wat is een S9 driefasige olie-ondergedompelde distributietransformator?

De S9 driefasige olie-ondergedompelde distributietransformator is een stroomdistributieapparaat dat wordt gebruikt om middenspanningselektriciteit, zoals 6 kV, 10 kV, 11 kV of 13,8 kV, terug te brengen naar laagspanningselektriciteit zoals 0,4 kV, 0,415 kV of 0,433 kV. Het wordt veel gebruikt in industriële installaties, commerciële gebouwen, woongemeenschappen, mijnbouwlocaties, agrarische elektriciteitsnetten en distributiesystemen voor nutsvoorzieningen.

Kan de spanningsverhouding van de S9 olie-ondergedompelde transformator worden aangepast?

Ja. Lugao kan de spanningsverhouding aanpassen aan de lokale net- en projectvereisten. Veel voorkomende opties zijn 10 kV/0,4 kV, 11 kV/0,415 kV, 13,8 kV/0,4 kV en andere aangepaste spanningscombinaties. Ook de vectorgroep, het tapbereik, de frequentie en de accessoires kunnen worden aangepast.

Welk capaciteitsbereik is beschikbaar voor deze transformator?

De S9 olie-ondergedompelde distributietransformator kan worden geleverd in verschillende nominale capaciteiten, afhankelijk van de projectvereisten. Gebruikelijke capaciteiten omvatten 5 kVA, 10 kVA, 30 kVA, 50 kVA, 100 kVA, 250 kVA, 500 kVA, 1000 kVA, 1600 kVA, 2000 kVA en 2500 kVA. Neem contact op met Lugao voor een geschikte modelselectie op basis van uw belastingsvraag.

Wat is het verschil tussen S9 en S11 olie-ondergedompelde transformatoren?

Vergeleken met de S9-serie is deS11-serieheeft meestal een lager nullastverlies en betere energiebesparende prestaties. De S9-transformator wordt nog steeds veel gebruikt in veel distributieprojecten vanwege de stabiele werking, het volwassen ontwerp en de kosteneffectiviteit. De uiteindelijke selectie hangt af van het projectbudget, de efficiëntie-eisen, lokale normen en bedrijfsomstandigheden.

Is de S9 oliegevulde transformator geschikt voor buitenopstelling?

Ja. De S9 oliegevulde transformator kan worden ontworpen voor installatie buitenshuis. Het kan worden uitgerust met een afgedichte olietank, anticorrosiecoating, overdrukventiel, thermometer, oliepeilindicator en andere beschermingsaccessoires, afhankelijk van de projectvereisten. Voor zware omstandigheden dient u vóór de offerte de hoogte, de omgevingstemperatuur, de vochtigheid en het vervuilingsniveau op te geven.

Welke koelmethode gebruikt deze transformator?

De S9 olie-ondergedompelde distributietransformator maakt gewoonlijk gebruik van ONAN-koeling, wat Oil Natural Air Natural-koeling betekent. De transformatorolie circuleert op natuurlijke wijze in de tank om warmte over te dragen, terwijl het externe tankoppervlak warmte afvoert door natuurlijke luchtkoeling.

Kan Lugao OEM- of aangepaste transformatorservice bieden?

Ja. Lugao biedt OEM- en op maat gemaakte transformatordiensten. Aanpassingsopties omvatten nominaal vermogen, spanningsverhouding, frequentie, vectorgroep, tapbereik, behuizingsontwerp, transformatoraccessoires, verfkleur, naamplaatje en verpakkingsvereisten.

Service na verkoop van producten

1. Nadat de transformator ter plaatse is geïnstalleerd en in gebruik is genomen, is deze gegarandeerd lekvrij en zal de verf gegarandeerd niet afbladderen of vervagen. Er wordt 5 jaar garantie gegeven; Eventuele kwaliteitsproblemen die zich bij normaal gebruik binnen de garantieperiode voordoen, worden gedekt door de garantie.

2. Voor alle producten geldt een levenslange service, waardoor de volledigheid van de productaccessoires wordt gegarandeerd.

3. De levensduur bedraagt ​​maar liefst 30 jaar.

4. In het geval van een defect aan de apparatuur zal de leverancier binnen een uur na ontvangst van de melding van de koper reageren en binnen 24 uur technisch personeel naar de locatie in eigen land sturen.

Dienstverplichting

1. Onze producten worden vervaardigd in strikte overeenstemming met de ISO9001-2015-kwaliteitsmanagementsysteemvereisten, waardoor 100% productkwaliteit wordt gegarandeerd voordat ze de fabriek verlaten.

2. Ons bedrijf biedt uitgebreide pre-sales-, verkoop- en after-sales service om de klanttevredenheid te garanderen.

1. Ons bedrijf biedt 60 maanden garantie. In geval van kwaliteitsproblemen zullen wij het product gratis repareren of vervangen, waardoor 100% klanttevredenheid wordt gegarandeerd.

Het ontwerp en het testen van transformatoren moeten voldoen aan de volgende normen:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Vermogenstransformatoren》

GB/T6451-2015 《Specificatie en technische vereisten voor in olie ondergedompelde stroomtransformatoren》

JB/T3837-2010 《Methode voor het compileren van typeaanduidingen voor transformatorproducten》

GB/T311.1-3.11-97 《Isolatiecoördinatie en hoogspanningstesttechnieken voor hoogspanningstransmissie- en transformatieapparatuur》

GB10237-88 《Isolatieniveaus en diëlektrische tests voor stroomtransformatoren – Luchtafstanden voor externe isolatie》

GB7595-87 《Kwaliteitsnorm voor transformatorolie in gebruik》

GB7328-87 《Meting van geluidsniveau voor transformatoren》

GB7534-87 《Meting van gedeeltelijke ontlading》

GB/T15164-94 《Laadgids voor in olie ondergedompelde stroomtransformatoren》

DL/T586-95 《Technische gids voor productiesupervisie van gebruikers van elektrische apparatuur》

GB/T311.1-3.11-97 《Isolatiecoördinatie en hoogspanningstesttechnieken voor hoogspanningstransmissie- en transformatieapparatuur》

GB2536-1990 《Transformatorolie》

JB/T56011-92 《Productkwaliteitsclassificatie voor in olie ondergedompelde stroomtransformatoren》

ZBK41005-89 《Geluidsniveau van 6-220KV-transformatoren》
