Wanneer er een fout optreedt in een ringnetwerk, komt het verschil tussen een tijdelijke storing en een wijdverbreide black-out vaak neer op één vraag: kan uw schakelapparatuur het defecte gedeelte snel genoeg isoleren zonder afhankelijk te zijn van complexe beveiligingsschema's? Lugao Power Co., Ltd. beantwoordt dit met onze Ring Main Unit-oplossingen, ontworpen als compacte, in de fabriek geassembleerde, met metaal omsloten schakelapparatuur die belastingsschakelaars en zekeringen combineert in een afgesloten SF6- of luchtgeïsoleerde omgeving, waardoor nutsbedrijven en EPC-aannemers een kosteneffectieve, onderhoudsvriendelijke oplossing krijgen voor secundaire distributienetwerken waar de snelheid van foutisolatie en operationele eenvoud voorop staan.
Is Ring Main Unit de juiste keuze voor uw lusnetwerk of heeft u stroomonderbrekerschakelaars nodig?
Bij het beoordelen van gekwalificeerde leveranciers van schakelapparatuur voor secundaire distributienetwerken debatteren technische inkoopteams vaak over de volgende vraag: kan een RMU voldoende bescherming bieden voor mijn toepassing, of heb ik de hogere onderbrekingscapaciteit van stroomonderbrekerschakelaars nodig? Het antwoord hangt af van de foutstroomniveaus, de vereisten voor beschermingscoördinatie en budgetbeperkingen.
RMU (Ring Main Unit) is speciaal ontworpen voor radiale en lusdistributienetwerken waar foutstromen relatief laag zijn en de primaire vereiste betrouwbare belastingschakeling en foutisolatie is in plaats van foutonderbreking. In tegenstelling tot stroomonderbrekerschakelaars die volledige kortsluitstromen kunnen onderbreken, combineren RMU's lastscheidingsschakelaars met back-upzekeringen om economische foutbeveiliging te bieden. Deze configuratie wordt algemeen toegepast in woongemeenschappen, commerciële complexen en elektrificatieprojecten op het platteland, waar kosteneffectiviteit en operationele eenvoud voorop staan.
De RMU-oplossingen van Lugao hebben een compact, afgedicht ontwerp met zichtbare ontkoppelingspunten en geïntegreerde aardingsschakelaars, waardoor veilige bediening en onderhoud worden gegarandeerd. De SF6-geïsoleerde of luchtgeïsoleerde versies bieden flexibiliteit om te voldoen aan verschillende milieu- en regelgevingsvereisten, waardoor ze de voorkeur verdienen voor op een pad gemonteerde en binnenstations waar de ruimte beperkt is.
Hoe valideert Lugao de diëlektrische integriteit en foutbestendigheid in RMU?
RMU's moeten bestand zijn tegen bliksemstoten, schakeloverspanningen en thermische spanningen die worden gegenereerd tijdens foutcondities. Lugao RMU-systemen zijn ontworpen met een hoogdiëlektrische basis die is gevalideerd door middel van rigoureuze tests: bestand tegen een stroomfrequentie van 42 kV gedurende één minuut en bestand tegen bliksemimpulsen bij 75 kV aan de hoogspanningszijde, wat voldoet aan de IEC 62271-200-normen of deze zelfs overtreft. Deze drempelwaarden beschermen interne rails, belastingschakelaars en zekeringen tegen netstoringen.
Het compacte ontwerp vereist superieur thermisch beheer. OnsRing-hoofdeenheidbehuizingen zijn voorzien van geoptimaliseerde ventilatiekanalen en warmteafvoerende oppervlakken die de warmte actief wegleiden van kritische componenten, waardoor plaatselijke hotspots worden voorkomen die isolatiematerialen zouden kunnen aantasten. Het afgedichte SF6- of luchtgeïsoleerde compartiment zorgt voor consistente diëlektrische prestaties, ongeacht de luchtvochtigheid, waardoor Lugao RMU's geschikt zijn voor zowel binnen- als buiteninstallaties in uiteenlopende klimatologische omstandigheden.
Welke structurele beschermingen en operationele veiligheidsvoorzieningen zijn geïntegreerd?
Veiligheid is van het allergrootste belang bij het gebruik van schakelapparatuur, vooral bij apparatuur die op afgelegen locaties door niet-gespecialiseerd personeel kan worden bediend. Lugao RMU's zijn voorzien van een robuuste metalen constructie met duidelijke, zichtbare ontkoppelingspunten die een positieve bevestiging bieden van de circuitisolatie. Vergrendelingsmechanismen voorkomen onjuiste handelingen, zoals het openen van de lastschakelaar bij storing of het betreden van onder spanning staande compartimenten terwijl de unit onder spanning staat.
De behuizing is gemaakt van corrosiebestendig staal met corrosiewerende oppervlaktebehandelingen (≥2 mm dikte voor kritische componenten) en is bestand tegen extreme omgevingstemperaturen, hoge luchtvochtigheid en corrosieve kustatmosferen, waardoor de structurele integriteit tientallen jaren lang wordt gegarandeerd. De IP4X-beschermingsgraad voor binnenunits en hogere classificaties voor buiteninstallaties bieden effectieve weerstand tegen het binnendringen van vaste deeltjes en waterspatten.
Hoe vereenvoudigt de RMU van Lugao het onderhoud en vermindert de downtime?
In tegenstelling tot stroomonderbrekerschakelaars die regelmatig onderhoud van de boogdovingskamers en bedieningsmechanismen vereisen, zijn RMU's ontworpen voor minimaal onderhoud. De afgedichte SF6- of luchtgeïsoleerde compartimenten elimineren de noodzaak van reiniging en diëlektrische tests die gepaard gaan met open schakelapparatuur. De belastingsschakelaars zijn geschikt voor duizenden handelingen en het vervangen van zekeringen kan snel worden uitgevoerd zonder speciaal gereedschap, waardoor de uitvaltijd tijdens foutgebeurtenissen wordt verminderd.
Het RMU-ontwerp van Lugao geeft prioriteit aan operationele eenvoud. De zichtbare ontkoppelpunten en geïntegreerde aardingsschakelaars maken een veilige isolatie en aarding van stroomafwaartse circuits mogelijk, waardoor onderhoudspersoneel aan aangesloten transformatoren of kabels kan werken zonder het hele ringnetwerk spanningsloos te maken. Deze operationele flexibiliteit vertaalt zich in een verbeterde systeembeschikbaarheid en lagere uitvalkosten voor nutsbedrijven en exploitanten van faciliteiten.
Welke spanningsklassen en configuratieopties kan Lugao leveren?
Lugao's ISO9001- en SGS-gecertificeerde productiewerkplaats, uitgerust met professionele assemblagelijnen en testruimtes op vol vermogen, produceert RMU's in strikte overeenstemming met de internationale normen IEC, GB, CE en CCC, en ondersteunt directe plug-and-play-implementatie zonder dure aanpassingen aan de locatie.
Spanningsklassen en capaciteitsbereiken
· 24 kV / 20 kV RMU:Ontworpen voor stedelijke distributienetwerken, hoge woongebouwen en commerciële complexen. Beschikt over SF6-geïsoleerde of luchtgeïsoleerde configuraties met lastscheidingsschakelaars tot 630A en zekeringswaarden tot 200A, ter ondersteuning van lus- en radiale netwerkconfiguraties.
· 12 kV / 11 kV RMU:Ideaal voor elektrificatie op het platteland, woongemeenschappen en industrieparken. Verkrijgbaar in compacte, op een pad gemonteerde ontwerpen met geïntegreerde aardingsschakelaars en zichtbare ontkoppelingspunten, geschikt voor buiteninstallatie op plaatsen met beperkte ruimte.

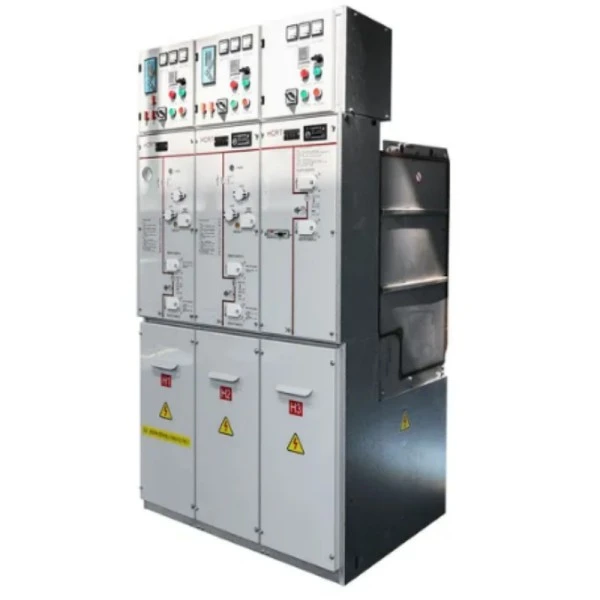

· 40,5 kV / 33 kV RMU:Ontworpen voor middenspanningsdistributienetwerken in zware industriële zones en projecten voor hernieuwbare energie. Beschikt over een robuuste SF6-geïsoleerde constructie met een hogere kortsluitvastheid.
Configuratie-opties
Lugao biedt flexibele interne configuraties om aan specifieke projectvereisten te voldoen:
· Schakelaarmodules:Lastscheidingsschakelaars, lastscheidingsschakelaars met zekeringcombinaties, vacuümvermogenschakelaarmodules (voor uitgebreide functionaliteit) en aardingsschakelaars.
· Busbar-systemen:Koperen rails met vermogens tot 630A, die T-aangesloten of doorgeschakelde configuraties ondersteunen.
· Bescherming:Geïntegreerde zekeringbeveiliging voor transformatorbeveiliging, of relaisbeveiligingsinterfaces voor bewaking en bediening op afstand.
Hoe selecteert u de ideale RMU voor uw distributienetwerk?
Voor ringnetwerken en secundaire distributiefeeders waar foutstromen gematigd zijn en beschermingscoördinatie kan worden bereikt met zekeringen,RMU'sbieden de optimale balans tussen kosten en prestaties. Lugao biedt op maat gemaakte configuratieopties, waaronder verschillende schakelaarcombinaties, railopstellingen en behuizingsspecificaties, om aan specifieke projectvereisten te voldoen. De compacte voetafdruk maakt installatie op kleine nutspercelen, binnen wooncomplexen of langs wegen mogelijk zonder de bestaande infrastructuur te verstoren.
