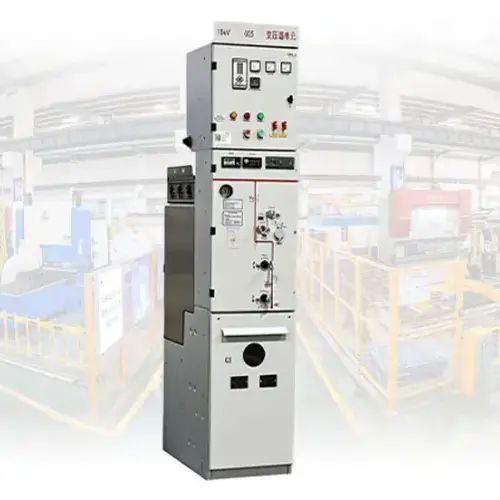

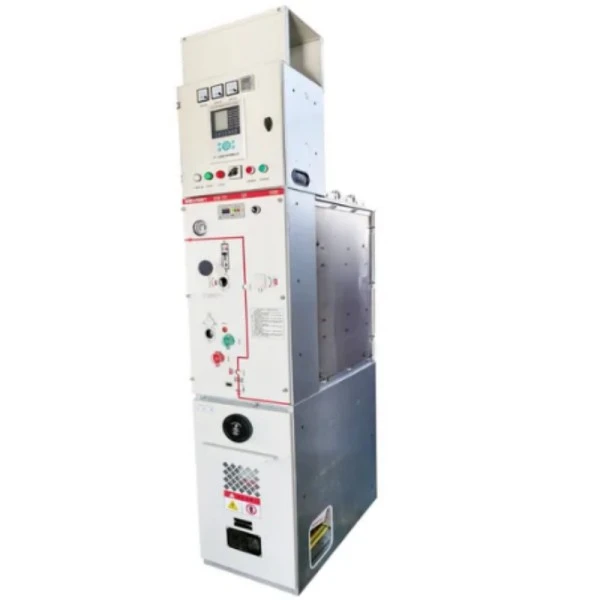

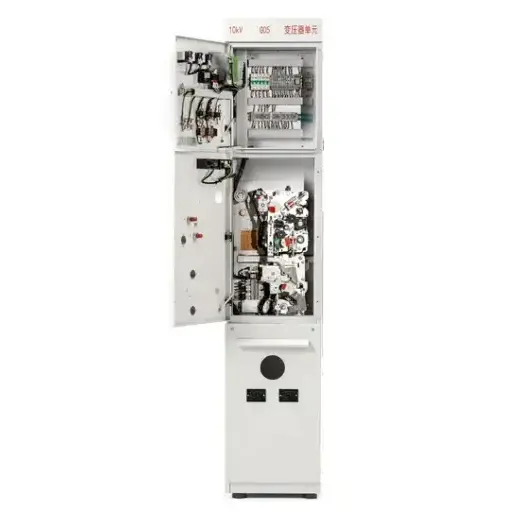

RMU MV HV geïsoleerd schakelpaneel met VCB

Wat is het?

Het RMU MV HV geïsoleerde schakelpaneel met VCB is een in de fabriek gemonteerd, in metaal omsloten elektrisch distributieapparaat datRing-hoofdeenheid (RMU)functionaliteit met Vacuum Circuit Breaker (VCB)-technologie. De RMU maakt ringnetwerkconfiguratie mogelijk: de stroom kan uit beide richtingen stromen, waardoor de continuïteit van de levering wordt gegarandeerd. De VCB, ondergebracht in een afgesloten vacuümonderbreker, dooft vlambogen binnen milliseconden wanneer er fouten optreden.

RMU (Ring Main Unit) verwijst naar een compacte schakelinrichting ontworpen voor elektrische netwerken met lus. In tegenstelling tot radiale distributiesystemen waarbij een enkele fout de stroom naar volledige stroomafwaartse belastingen kan uitschakelen, kunt u met een RMU een ringconfiguratie creëren: stroom kan uit beide richtingen stromen. Wanneer er een storing optreedt in één sectie, isoleer je eenvoudig die sectie terwijl de rest van het netwerk stroom blijft ontvangen van de alternatieve voeding.

VCB (Vacuum Circuit Breaker) is het hart van het beveiligingssysteem van dit paneel. In een afgedichte vacuümonderbreker kan de stroomonderbreker elektrische vlambogen binnen milliseconden doven als er een fout optreedt. Omdat er geen lucht of olie in de onderbreker zit, wordt de boog vrijwel onmiddellijk gedoofd, waardoor schade aan stroomafwaartse apparatuur tot een minimum wordt beperkt en de levensduur van het contact wordt verlengd.

MV HV-geïsoleerde schakelapparatuur geeft aan dat dit product werkt in het middenspannings- tot hoogspanningsbereik (doorgaans 12 kV tot 40,5 kV) en gebruik maakt van geavanceerde isolatietechnologie (SF6-gas of vast diëlektricum) om onder spanning staande delen te isoleren van de omgeving.

Wat kan het doen?

1. Stroomverdelingsregeling – Schakel circuits handmatig of via SCADA in/uit

2. Foutbeveiliging – Onderbreek kortsluitstromen tot 31,5 kA

3. Netwerkisolatie – Aard uitgaande kabels veilig voor onderhoud

Met dit paneel kunnen nutsbedrijven, industriële installaties en commerciële gebouwen vrijwel geen downtime realiseren, terwijl de absolute personeelsveiligheid behouden blijft. Elk RMU MV HV geïsoleerd schakelpaneel met VCB is gebouwd om te presteren in de zwaarste omgevingen.

Productparameter (specificatie)

Producteigenschap en toepassing

Belangrijkste kenmerken

Geïntegreerde VCB-bescherming --- In tegenstelling tot standaard RMU's met zekeringen, biedt ons RMU MV HV geïsoleerde schakelpaneel met VCB volledige foutonderbreking. De vacuümonderbreker heeft gedurende zijn levensduur geen onderhoud nodig.

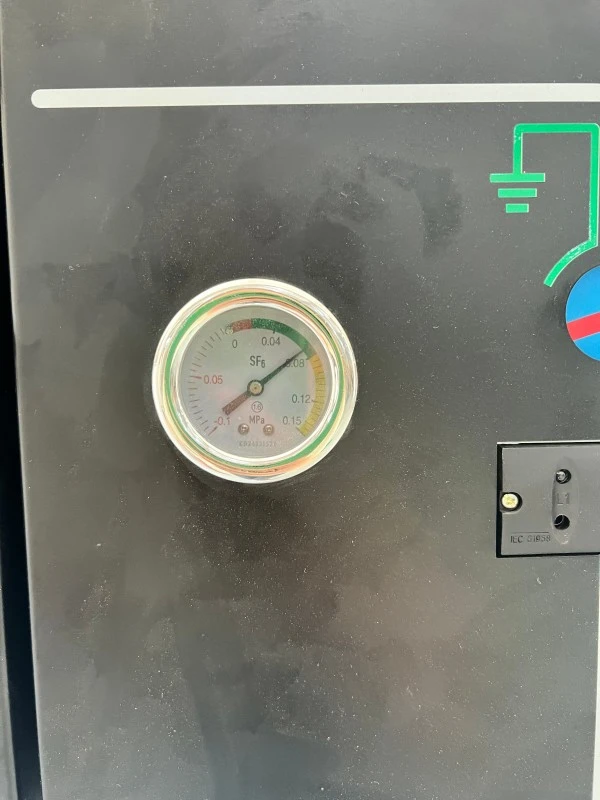

Afgedichte SF6-isolatietank --- Alle onder spanning staande delen zijn ondergebracht in een roestvrijstalen tank van 3 mm met een jaarlijkse lekkage van <0,1%. Geen schoonmaak, geen isolatietesten, geen blootstelling aan stof of zoute mist.

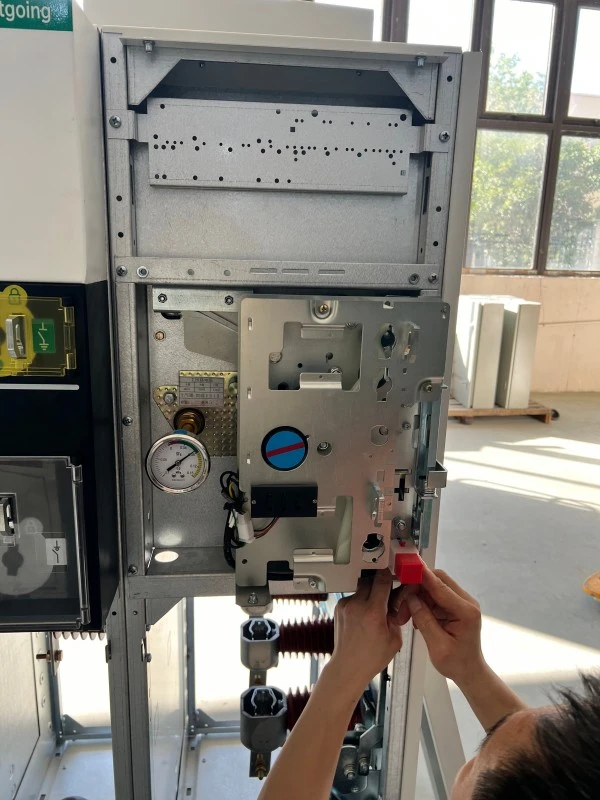

Driestandenscheidingsschakelaar Biedt aangesloten, losgekoppelde en geaarde posities met mechanische vergrendeling om onjuiste sequenties te voorkomen.

Bestand tegen interne vlambogen --- Getest bij 20 kA/1s met drukontlasting die hete gassen wegleidt van de operator.

Compacte voetafdruk --- Neemt 30-50% minder vloeroppervlak in beslag dan luchtgeïsoleerde schakelapparatuur, ideaal voor onderstations met beperkte ruimte.

Bewaking op afstand --- Standaard hulpcontacten plus optionele Modbus- of IEC 61850-communicatie.

Toepassingen

● Stedelijke stroomdistributie (kelderstations, commerciële complexen)

● Wind- en zonneparken (bestand tegen trillingen en extreme temperaturen)

● Industriële installaties (staal, cement, petrochemie)

● Datacenters (tier III/IV uptime-vereisten)

● Spoorwegtractieonderstations (25kV-systemen)

● Mijnbouwactiviteiten (stoffige, vochtige omgevingen)

Functievragen en antwoorden

Vraag: Waarin verschilt de VCB van een lastscheidingsschakelaar?

A: Een lastscheidingsschakelaar onderbreekt alleen normale belastingsstromen. De VCB in dit RMU MV HV geïsoleerde schakelpaneel met VCB onderbreekt foutstromen tot 31,5 kA in milliseconden, met behulp van een vacuümonderbreker zonder ioniseerbaar medium.

Productiedetails

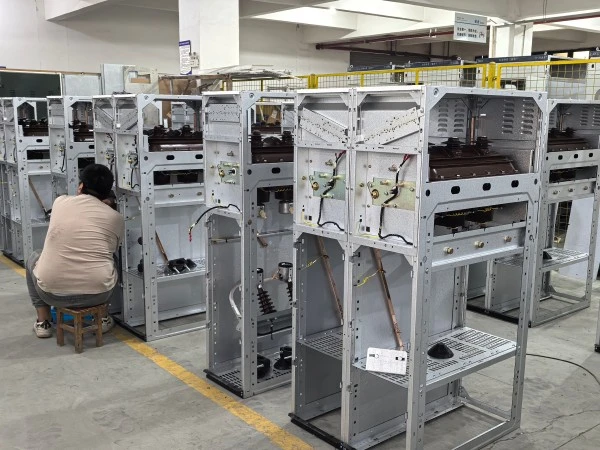

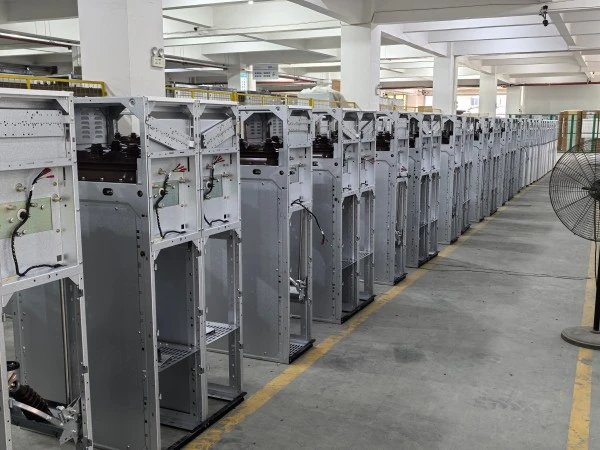

Productieproces

● Tankfabricage --- Lasergesneden 316L roestvrij staal, robotgelast, röntgengeïnspecteerd, onder druk getest bij 0,4 MPa gedurende 24 uur.

● Vacuümonderbrekerconstructie --- Elke onderbreker ondergaat een hoogspanningstest van 70 kV AC en een meting van de contactweerstand.

● SF6-verwerking --- Tank geëvacueerd tot <10 Pa, vervolgens gevuld met SF6-gas (>99,97% zuiverheid, dauwpunt <-50°C). Halogeensniffer controleert alle afdichtingen.

● Testen --- Mechanische uithoudingsvermogen (1.000 cycli), diëlektrische (70 kV/1 min), gedeeltelijke ontlading (<5pC) en interne boog (20 kA/1s) tests.

Kwaliteitsborging en certificeringen

Waarom kiezen voor Lugao Power?

RMU met VCB versus RMU met zekering

Over het algemeen worden VCB RMU's aanbevolen voor stroomdistributiesystemen met gemiddelde en grote capaciteit die frequente schakelingen, geavanceerde bescherming en bewaking op afstand vereisen. Zekering-RMU's zijn een kosteneffectieve oplossing voor transformatorbeveiliging en kleinere distributienetwerken met relatief stabiele belastingen.

Verpakking, verzending en after-sales

Verpakking

1. VCI-film binnenverpakking + schuimvulling + 9 mm multiplexkrat

2. SF6-druk verlaagd tot 0,05 MPa voor transport

After-Sales & Garantie

1. Garantieperiode: 12 maanden vanaf inbedrijfstelling of 18 maanden vanaf verzending, afhankelijk van wat zich het eerst voordoet.

2. Dekking: materiaal-/vakmanschapsdefecten, SF6-navulling voor lekkages >0,5%/jaar, VCB-vacuümverlies.

3. Uitsluitingen: onjuiste installatie, overmacht, ongeoorloofde wijziging, verbruiksartikelen.

Diensten:

1. Gratis probleemoplossing op afstand (24-uurs respons)

2. Verzending van reserveonderdelen binnen 48 uur (regionale magazijnen)

3. Uitgebreide garantie beschikbaar (2, 3 of 5 jaar)

Veelgestelde vragen

Vraag 1: Kunt u typetestrapporten en FAT verstrekken?

EEN: Ja. IEC-typetestrapporten beschikbaar. Fabrieksacceptatietests in onze fabriek in Zhejiang zijn welkom. Inspectie door derden (SGS, BV) beschikbaar op kosten van de klant.

Vraag 2: Hoe worden garantieclaims internationaal afgehandeld?

A: E-mail foto's/video's naarlugaoteam@lugaoelectric.com. Diagnose op afstand binnen 24 uur. Voor defecten die onder de verzekering vallen, sturen wij gratis vervangende onderdelen toe.

Vraag 3: Wat is de verwachte levensduur van dit RMU MV HV geïsoleerde schakelpaneel met VCB?

A: SF6-tank en -rails: 30 jaar. VCB-onderbreker: 10.000 schakelingen of 30 jaar. Mechanismerevisie: 15-20 jaar. Totale levensduur: 25-30 jaar bij goed onderhoud.

Q4: Welke betalingsvoorwaarden accepteert u?

A: Nieuwe klanten: 30% T/T-voorschot, 70% vóór verzending. Gevestigde klanten: 20% T/T + 80% tegen B/L-kopie. L/C op zicht geaccepteerd.

Vraag 5: Kan het RMU MV HV geïsoleerde schakelpaneel met VCB op grote hoogte worden gebruikt?

A: Standaardontwerp ≤2000m. Versie voor grote hoogte (verhoogde kruip, hogere SF6-druk) beschikbaar tot 3500 meter. Maatwerk engineering voor >3500m.
