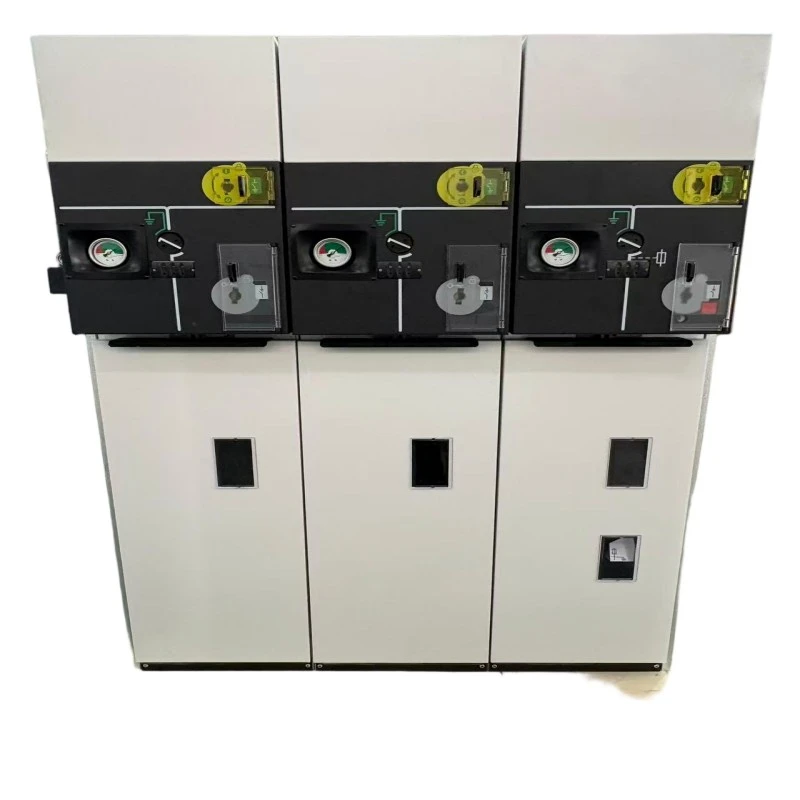

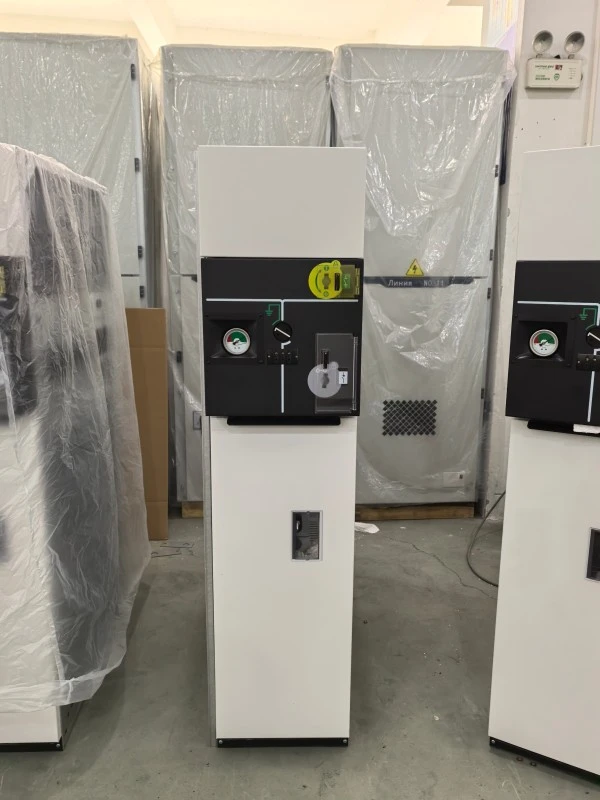

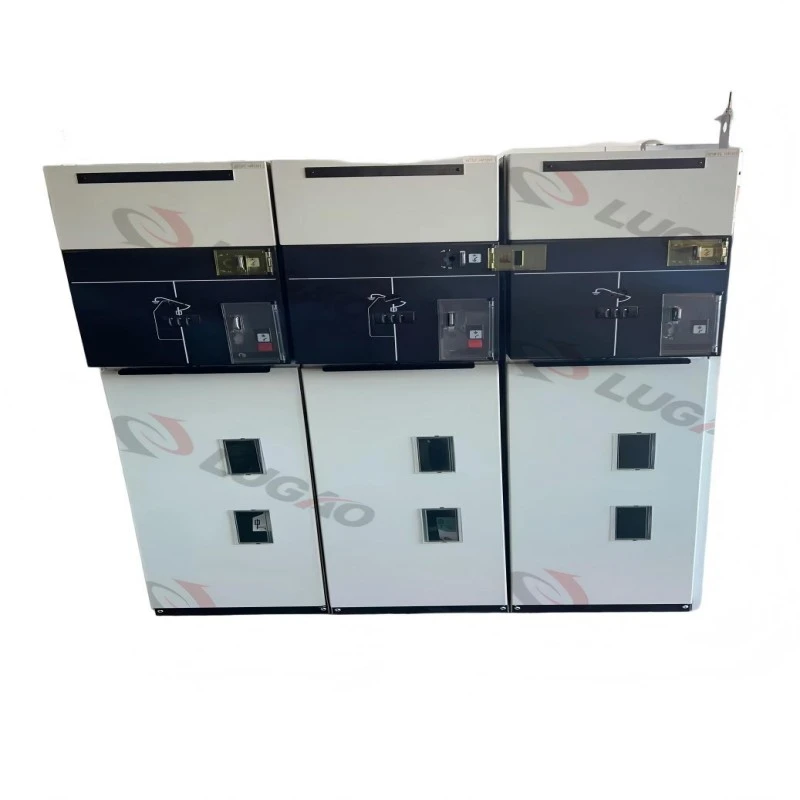

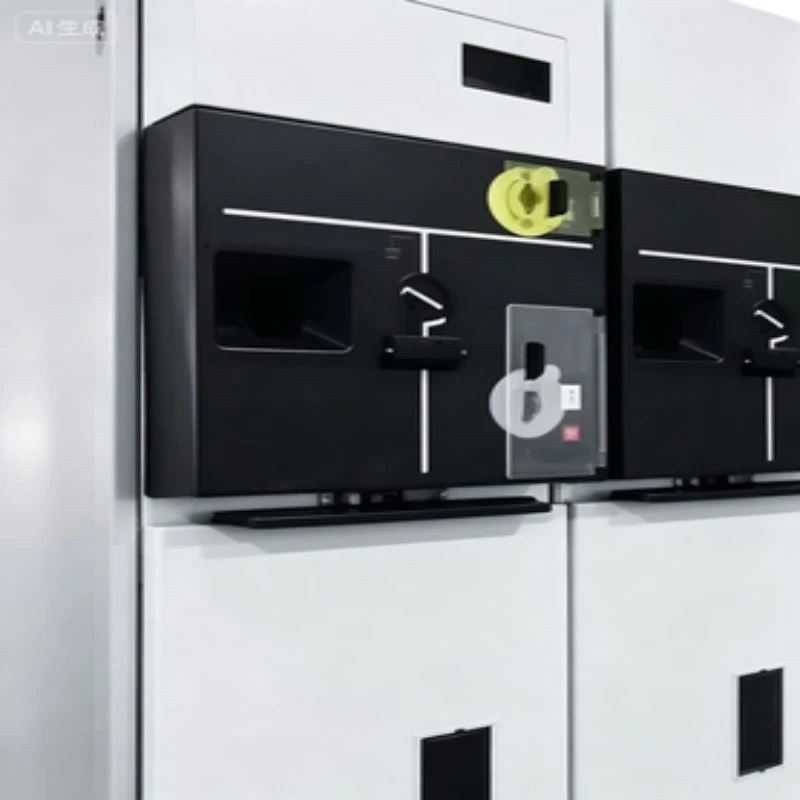

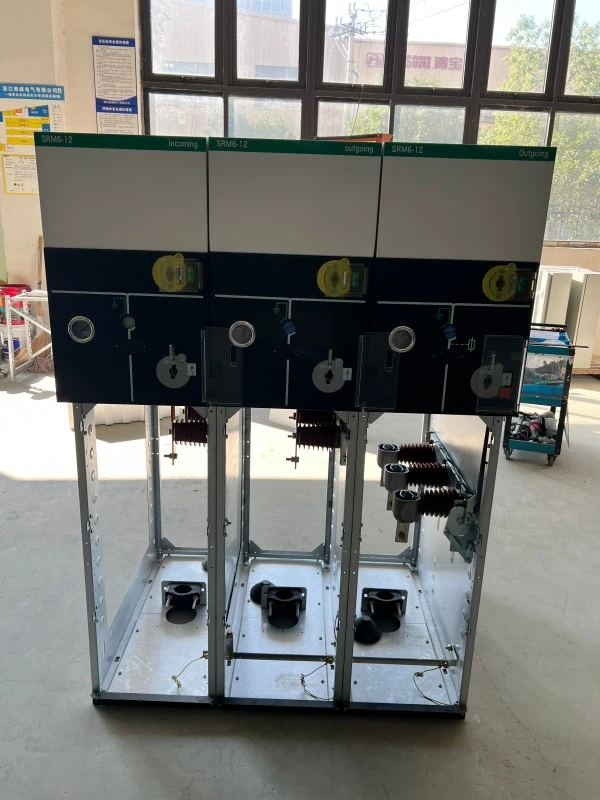

Laag gasvergrendelingssysteem, metalen RMU met metalen behuizing

Het Low Gas Interlock System-systeem met metalen behuizing RMU (Ring-hoofdeenheid) is een in de fabriek geassembleerd, typegetest schakelapparaat ontworpen voor middenspanningsdistributienetwerken (tot 24 kV). Het combineert SF6-geïsoleerde of SF6-vrije gastechnologie met een mechanisch en elektrisch lage-gasdrukvergrendelingssysteem.

Wat het doet:

De RMU verbindt, isoleert en beschermt transformatoren en kabelcircuits in ringnetwerken veilig. Het “Low Gas Interlock System” verhindert automatisch de werking (sluiten of aarden) wanneer de interne gasdruk onder veilige drempels daalt – waardoor het risico van interne vonkontlading als gevolg van onvoldoende diëlektrische sterkte wordt geëlimineerd. De met metaal omsloten constructie biedt robuuste fysieke bescherming en elektromagnetische afscherming.

Belangrijkste functies:

● Lading maken/breken

● Aardingsschakelaarbediening met vergrendeling

● Foutstroombeveiliging (met zekering of relais)

● Alarm en vergrendeling lage gasdruk

● Zichtbare isolatie onder metalen behuizing

Elke metalen RMU met laag gasvergrendelingssysteem van Lugao Power voldoet aan de IEC 62271-200- en GB/T 3906-normen, waardoor een naadloze integratie in slimme netwerken wordt gegarandeerd.

Productparameter (specificatie)

Producteigenschap en toepassing

Kernfuncties (met vraag- en antwoordsectie)

Kenmerk 1: Vergrendelingsmechanisme voor lage gasdruk

Voorkomt sluiting of aarding wanneer de gasdichtheid onvoldoende is.

Mechanisch slot + hulpcontactfeedback naar RTU.

Kenmerk 2: Met metaal omsloten, volledig afgedichte tank

RVS tank met laserlassen.

Geen externe blootgestelde delen onder spanning.

Kenmerk 3: Geïntegreerde mechanische/elektrische vergrendelingen

●Belastingsschakelaar – aardingsschakelaar – vergrendelingsketting voordeksel.

Voorzieningen voor sleutelslot en hangslot.

Functie 4: Compact en modulair ontwerp

Breedte vanaf 375 mm per eenheid.

Aan beide zijden uitbreidbaar.

Kenmerk 5: Onderhoudsvriendelijk gassysteem

Zelfsluitende kleppen; gasdrukmeter met lagedrukzone rood gemarkeerd.

Toepassingen

1. Secundaire distributienetwerken (residentiële en commerciële complexen)

2. Verzamelstations voor wind- en zonne-energie (aanpasbaarheid aan het milieu)

3. Schakelruimten voor EV-laadhubs

4. Back-upfeeders voor datacenters

5. Ringnetwerken voor industriële installaties

Vraag en antwoord --- Producteigenschap Diepe duik

Vraag 1: Heeft een lage gasvergrendeling invloed op de normale bedrijfssnelheid?

A: Nee. Onder normale druk is de vergrendeling transparant. Alleen als er gas lekt (bijvoorbeeld als gevolg van veroudering van de afdichting) wordt het slot ingeschakeld, doorgaans na meer dan 10 jaar. Het voegt geen vertraging toe tijdens routinematig schakelen.

Vraag 2: Wat is het typische interval voor het bijvullen van gas?

A: Voor de SF6-versie, >20 jaar onder normale omstandigheden. De lage gasvergrendeling zal ruim vóór het kritieke niveau een alarm activeren, waardoor gepland onderhoud mogelijk is.

Vraag 3: Is de RMU met metalen behuizing en het Low Gas Interlock System geschikt voor smart grid-automatisering?

EEN: Absoluut. Elke unit is voorzien van hulpcontacten voor alarm bij laag gasniveau, vergrendelingsstatus en schakelaarpositie --- compatibel met IEC 61850 via RTU.

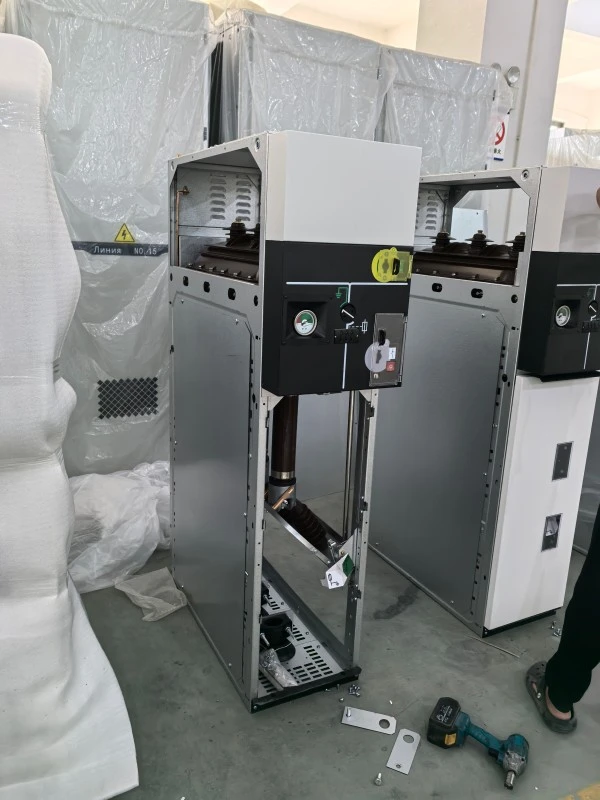

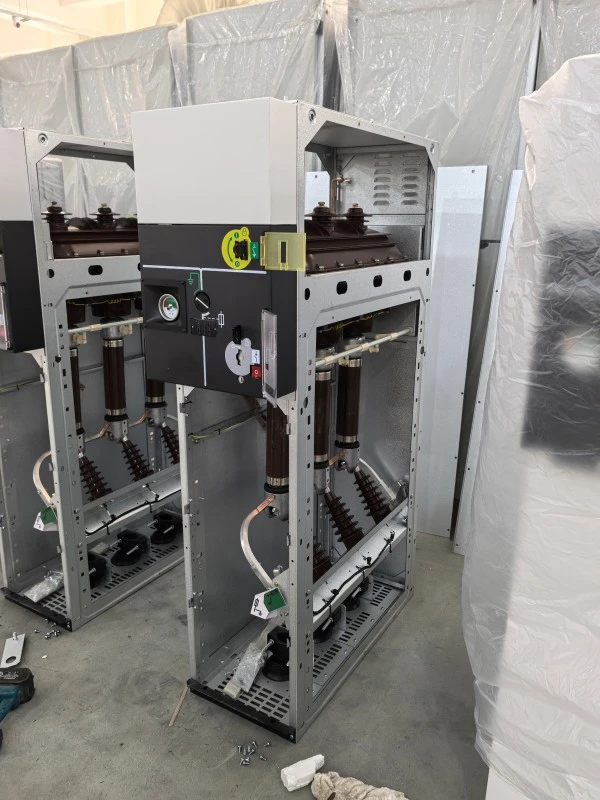

Productiedetails

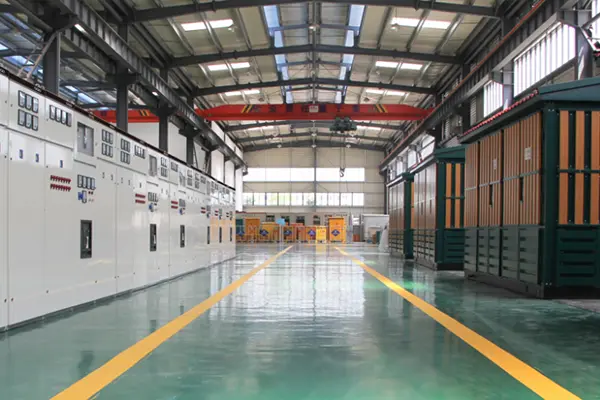

Productieproces

●Lugao Power Co., Ltd. produceert elk Low Gas Interlock System met metalen behuizingRMUin een klasse 100.000 cleanroom voor het vullen van gas. Belangrijkste productiestappen:

1. Tanklasersnijden en robotlassen --- heliumlektest (<1×10⁻⁶ mbar·L/s).

2. Vacuümdrogen en ontgassen --- vochtgehalte ≤10ppm.

3. Mechanische vergrendeling --- duurtest van 5000 cycli.

4. Kalibratie van lage gasvergrendeling --- met behulp van precisiedrukschakelaars en nokkenmechanismen.

5. Laatste elektrische test --- weerstand tegen voedingsfrequentie (42 kV/1 min voor 12 kV-eenheden).

6. Uniek serienummer --- herleidbaar tot grondstofcertificaten.

Kwaliteitscontrole

Elke RMU ondergaat een 100% fabrieksacceptatietest (FAT) volgens IEC.

●stroomgasvergrendelingsfunctie geverifieerd op drie drukpunten: normaal, alarm, vergrendeling.

Meting van gedeeltelijke ontlading <5pC bij 1,2Ur.

Certificeringen en kwaliteitsborging

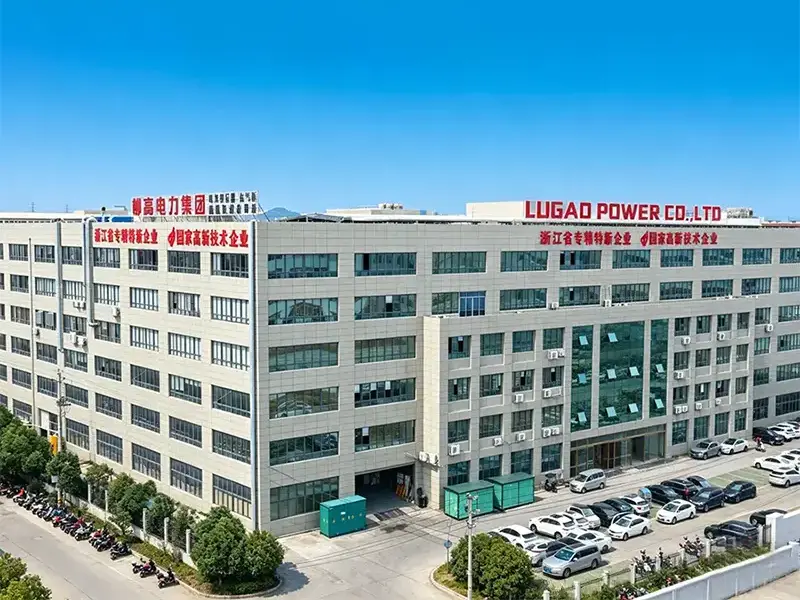

Waarom kiezen voor Lugao Power Co., Ltd.?

● 15+ jaar in middenspanningsschakelapparatuur.

● Levenscyclusondersteuning – reserveonderdelen gegarandeerd voor 10 jaar.

● Maatwerk – voeg externe bewaking van een laag gasniveau, verwarming of CT's toe.

“Wanneer u een metalen RMU met een laag gasinterlocksysteem van Lugao aanschaft, krijgt u niet alleen een product, maar een partner op het gebied van netwerkveiligheid.”

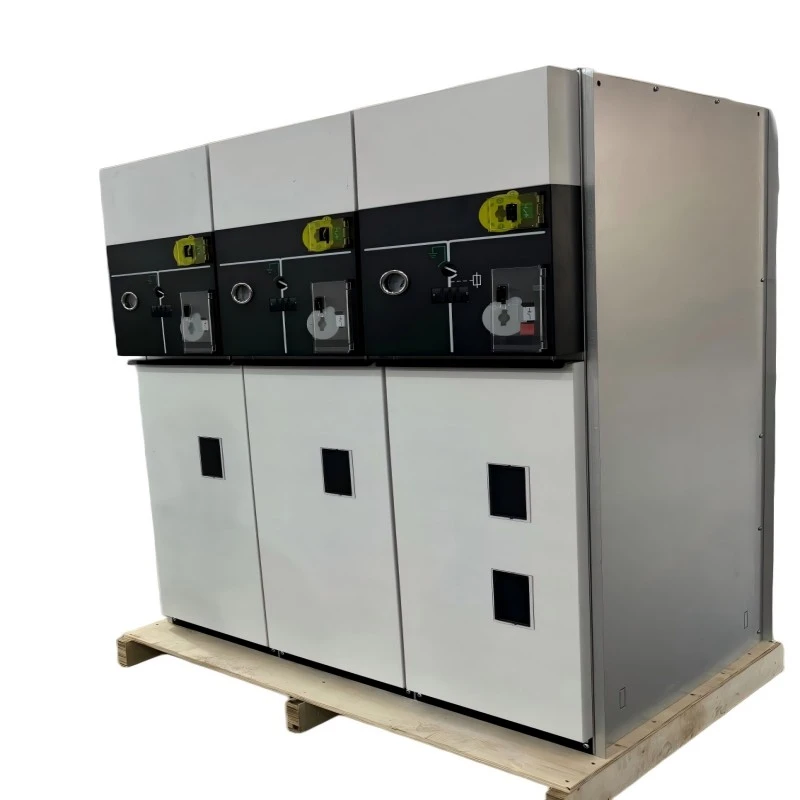

Verpakking en levering

Verpakking

1. Individuele RMU: Verzegeld in antistatische PE-zak + droogmiddel.

2. Demping: 30 mm EPE-schuim in houten kist.

3. Buitenkist: hittebehandeld multiplex (ISPM-15-compatibel voor export).

4. Markering: Breekbaar, zwaartepunt, met gas gevuld label, vergrendelingswaarschuwing.

Levering

1. Haven: Shanghai / Ningbo.

2. Levertijd: 25 werkdagen voor standaard 630A-units (monsterbestelling 15 dagen).

3. Verzenddocumenten: paklijst, handelsfactuur, vrachtbrief, testrapporten, interlock-kalibratiecertificaat.

Notitie gastransport

Met SF6 of eco-gas gevulde eenheden worden verzonden als “niet-gevaarlijke goederen” onder UN 3166 (machines met gas). Alle kleppen afgedicht en beschermd.

Veelgestelde vragen

Vraag 1: Wat is de garantieperiode voor de metalen RMU met Low Gas Interlock System?

A: Lugao Power biedt 12 maanden vanaf de inbedrijfstellingsdatum of 18 maanden vanaf verzending (afhankelijk van wat eerder is). Het lage-gasvergrendelingsmechanisme heeft een dekking van 5 jaar.

Vraag 2: Kan de laag-gasbeveiliging in geval van nood worden omzeild?

A: Nee, volgens ontwerp. Bypass zou de veiligheid tenietdoen. In plaats daarvan bieden wij een tijdelijke gasbijvulset om de druk binnen 30 minuten te herstellen. Volg altijd lockout-tagout.

Vraag 3: Geeft u installatietraining?

EEN: Ja. We bieden gratis videobegeleiding op afstand en training op locatie voor bestellingen van meer dan 10 eenheden.

Vraag 4: Hoe verifieer ik de lage-gasvergrendelingsfunctie vóór installatie?

A: Gebruik de testpoort op de gasdichtheidsmonitor. Laat het gas langzaam ontsnappen – bij de alarmdrempel (0,03 MPa) hoort u een alarmrelais; bij de blokkeerdrempel (0,02 MPa) blokkeert de bedieningsas van de schakelaar mechanisch. Dit wordt gedemonstreerd in onze fabrieksvideo.

Vraag 5: Is deze RMU compatibel met SF6-vrij gas?

EEN: Ja. Lugao Power biedt een metalen RMU met een laag gasinterlocksysteem met een N2/SF6-mengsel (70%/30%) of op C4-FN gebaseerd gas. (Het gasmedium en de vergrendelingsdrempels worden geconfigureerd volgens het geselecteerde isolatiesysteem.) De vergrendelingsdrukdrempels worden voor elk gastype opnieuw berekend.
