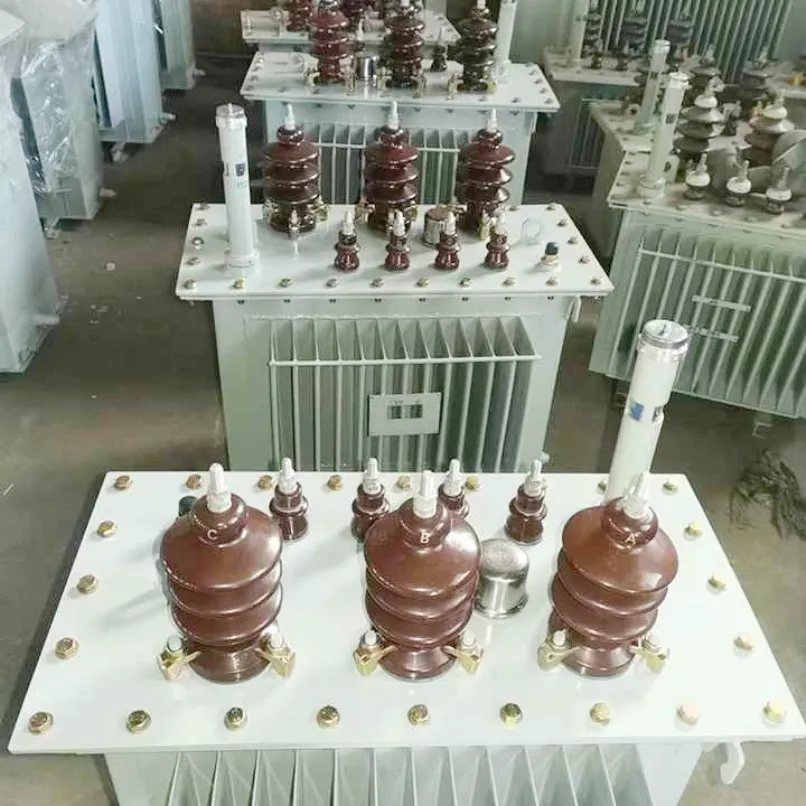

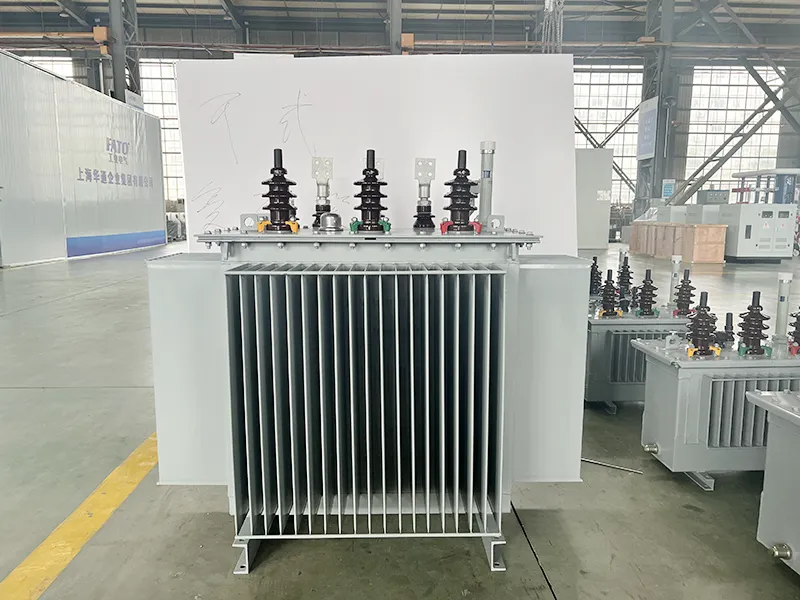

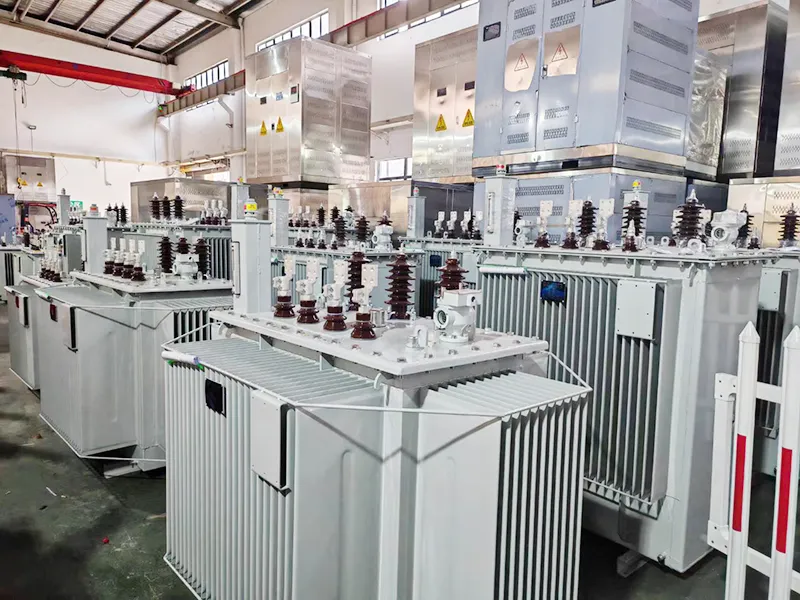

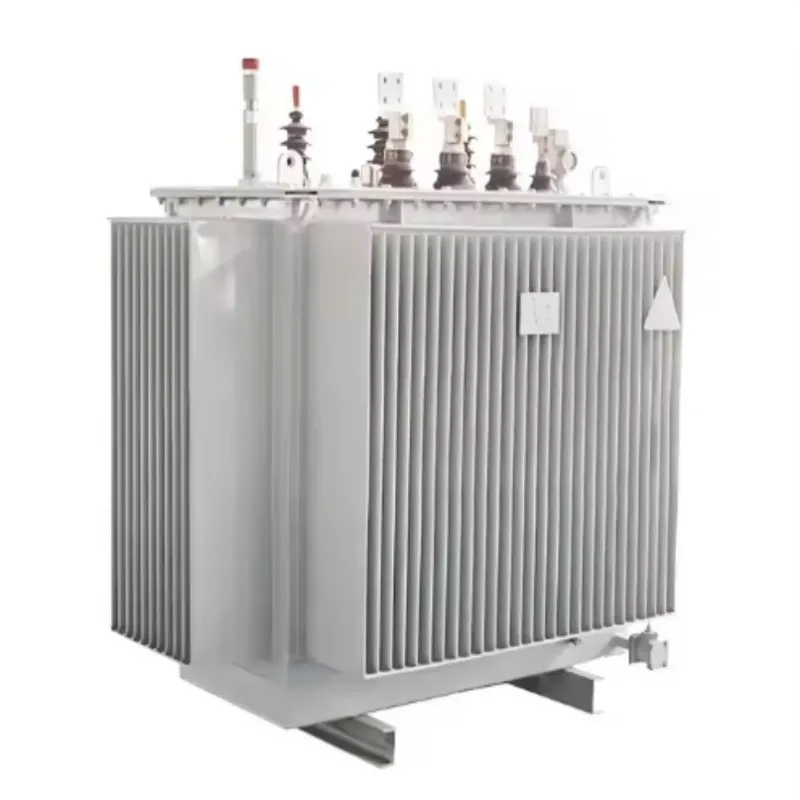

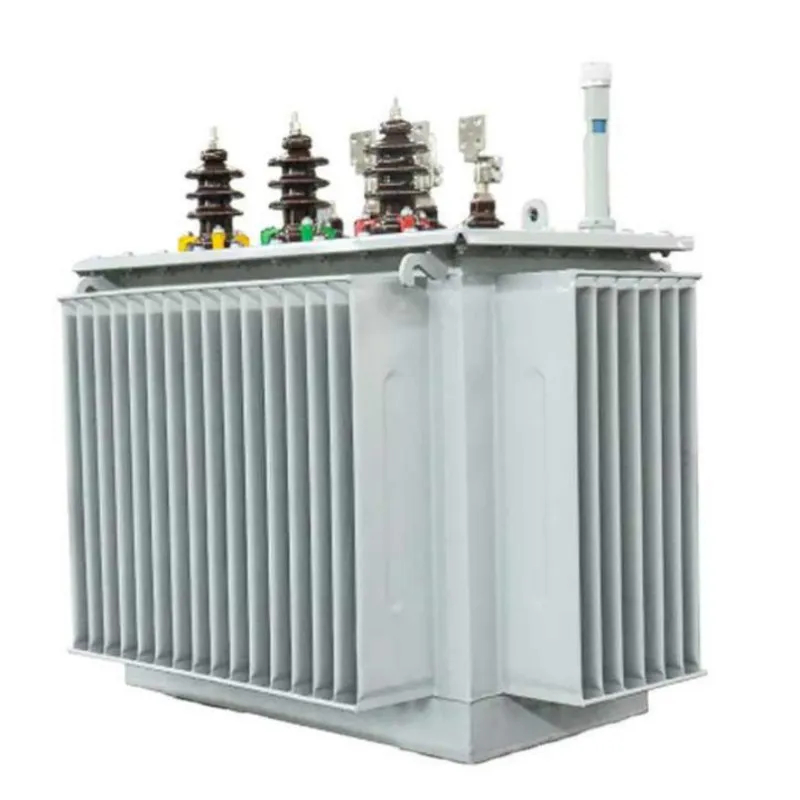

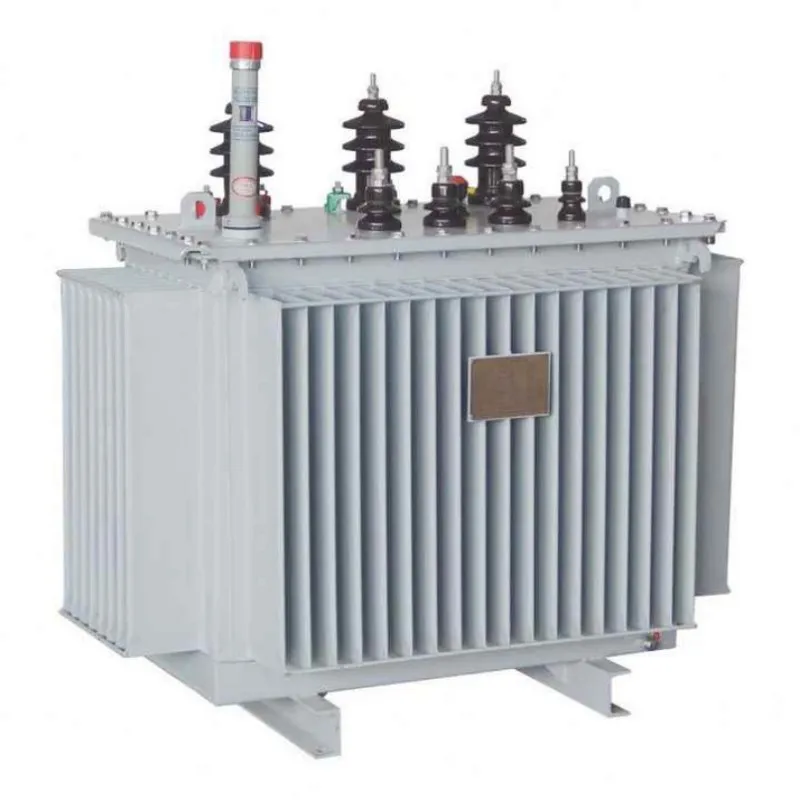

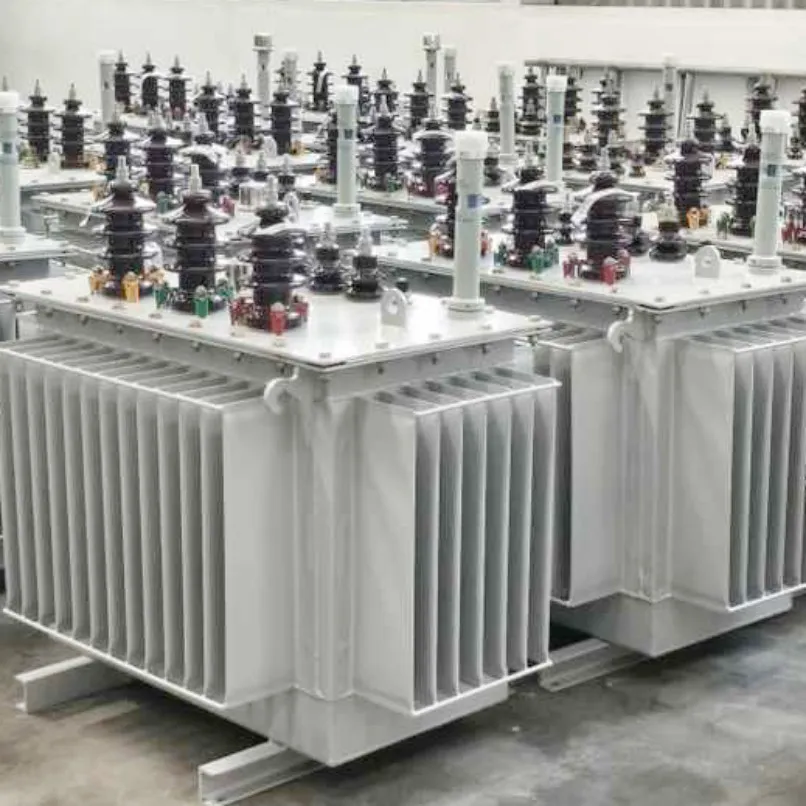

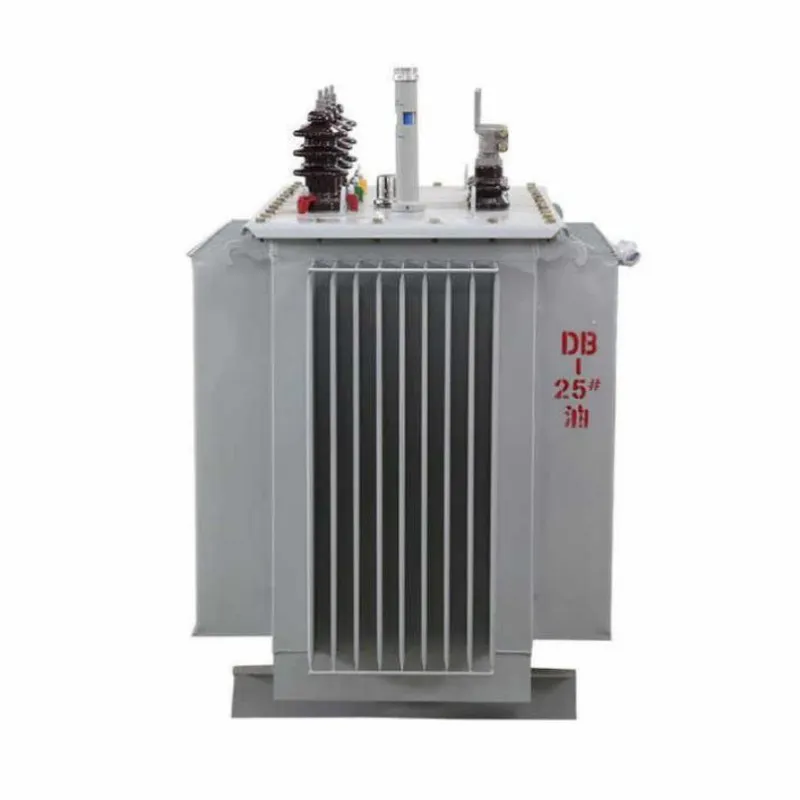

Step Down olie-ondergedompelde stroomdistributietransformator

Onze olie-ondergedompelde stroomdistributietransformator is ontworpen om midden- of hoogspanningselektriciteit (zoals 11 kV, 22 kV of 33 kV) om te zetten in gestandaardiseerde laagspanningsoutput (zoals 400 V of 230 V) die geschikt is voor verbruik door de eindgebruiker. Dit product is ideaal voor stroomdistributienetwerken die een betrouwbare spanningsregeling, een hoge overbelastingscapaciteit en duurzaamheid op lange termijn vereisen.

Detransformatorbeschikt over een korrelgeoriënteerde kern van siliciumstaal met weinig verlies en koperen wikkelingen met hoge geleidbaarheid, waardoor verliezen bij nullast en belasting aanzienlijk worden verminderd. Het in olie ondergedompelde koelsysteem zorgt voor een efficiënte warmteafvoer, terwijl de volledig afgedichte structuur het binnendringen van vocht en olieoxidatie voorkomt, waardoor de onderhoudsvereisten worden verminderd en de operationele levensduur wordt verlengd.

Producteigenschap en toepassing

Functies

1. Voldoet aan of overtreft de IEC-, ANSI-, GB- en SANS-normen

2. Volledig afgedichte structuur met gegolfd tankontwerp

3. Hoge overbelastingscapaciteit en thermische stabiliteit

4. Geluidsarme werking en hoog rendement

5. Compact ontwerp geschikt voor installaties op palen of op de grond

6. Robuust kortsluitvast vermogen

7. Eenvoudige installatie en weinig onderhoud

8. Lange levensduur met levenslange serviceondersteuning

9. Verkrijgbaar met meerdere aftakkingsbereiken voor spanningsregeling

10. Milieuvriendelijke isolatieolie-opties beschikbaar

Vraag en antwoord: Belangrijke inzichten in olie-ondergedompelde stroomdistributietransformatoren

Vraag: Wat is een Step Down Transformer?

A: Een neerwaartse transformator is een type elektrische transformator die een hoge ingangsspanning reduceert naar een lagere uitgangsspanning. Het bestaat uit meer windingen op de primaire wikkeling en minder windingen op de secundaire wikkeling. Dit soortstroom transformatoris essentieel in stroomdistributiesystemen om op veilige wijze bruikbare spanningsniveaus te leveren aan industriële apparatuur, commerciële gebouwen en woonwijken.

Vraag: Wat maakt deze step-down-transformator energiezuinig?

A: Onze transformator maakt gebruik van koudgewalst, korrelgeoriënteerd siliciumstaal met hoge permeabiliteit en geoptimaliseerde kernverbindingsstructuren, die hysteresis- en wervelstroomverliezen aanzienlijk verminderen. Dit resulteert in lagere nullast- en belastingsverliezen vergeleken met conventionele transformatoren, waardoor de bedrijfskosten direct worden verlaagd.

Vraag: Hoe verbetert het in olie ondergedompelde koelsysteem de prestaties?

A: De isolatieolie dient zowel als diëlektrisch medium als als koelmiddel. Het brengt de warmte efficiënt over van de kern en de wikkelingen naar het tankoppervlak, waar deze naar de omgeving verdwijnt. Dit garandeert een stabiele werking, zelfs onder voortdurend hoge belasting of hoge temperaturen.

Vraag: Is deze transformator geschikt voor gebruik buitenshuis?

EEN: Ja. Het volledig afgedichte gegolfde tankontwerp beschermt interne componenten tegen vocht, stof en corrosieve omgevingen. Het is ideaal voor buiteninstallaties zoals onderstations, industriële terreinen en elektriciteitsdistributienetwerken op het platteland.

Belangrijkste toepassingsscenario's

Industriële faciliteiten:Levert betrouwbare laagspanningsstroom voor fabrieken, verwerkingsfabrieken en zware machines.

Commerciële gebouwen:Wordt gebruikt in winkelcentra, kantorencomplexen en hotels om de middenspanning naar een veilig niveau terug te brengen.

Residentiële stroomdistributie:Geïnstalleerd in gemeenschapssubstations of op palen gemonteerde configuraties om huishoudens van stroom te voorzien.

Hernieuwbare energiesystemen:Kan worden geïntegreerd met zonneparken en windenergiecentrales voor spanningsregeling en netaansluiting.

Infrastructuurprojecten:Geschikt voor luchthavens, spoorwegen, ziekenhuizen en datacentra die een hoge betrouwbaarheid vereisen.

Productparameter (specificatie)

Tabel: Step-down olie-ondergedompelde transformator – typische specificaties (11 kV / 0,4 kV)

In olie ondergedompelde versus droge transformator

Kies eenolie-ondergedompelde transformatorin de volgende situaties:wanneer buiteninstallatie vereist is; wanneer een hogere energie-efficiëntie nodig is; wanneer een hogere overbelastingscapaciteit vereist is; wanneer middelgrote of grote capaciteit nodig is; of wanneer u op zoek bent naar een kosteneffectieve oplossing voor stroomdistributie.

Kies in de volgende situaties voor een droge transformator:wanneer de transformator binnenshuis wordt geïnstalleerd; wanneer brandveiligheid van cruciaal belang is; wanneer het gebruik van op olie gebaseerde media ter plaatse verboden is; of wanneer het project ziekenhuizen, winkelcentra, datacentra of hoogbouw betreft.

Samenvatting:In olie ondergedompelde transformatoren zijn beter geschikt voor toepassingen voor stroomdistributie buitenshuis, in de industrie en in het openbare elektriciteitsnet.Droge transformatorenzijn beter geschikt voor gebruik binnenshuis en locaties met strenge brandveiligheidseisen.

Productiedetails

Kernmateriaal en proces

De kern is gemaakt van koudgewalst, korrelgericht siliciumstaal met een hoge permeabiliteit en een getrapt overlappend verbindingsontwerp, waardoor verliezen bij nullast worden geminimaliseerd en de magnetiseringsstroom wordt verminderd. De kern is gebonden met semi-droge glastape om de structurele integriteit en een laag geluidsniveau te garanderen.

Kronkelende structuur

Hoogspannings- en laagspanningswikkelingen zijn gemaakt van zuurstofvrije koperen geleiders. Laagspanningswikkelingen hebben een folie- of spiraalvormige structuur met longitudinale oliekanalen, waardoor de mechanische sterkte wordt verbeterd en het vermogen om kortsluiting te weerstaan ​​wordt vergroot.

Isolatie- en koelsysteem

Er wordt gebruik gemaakt van hoogwaardige minerale olie of milieuvriendelijke isolatievloeistof met een hoog brandpunt. Het olie-papier-isolatiesysteem ondergaat vacuümdroog- en olievulprocessen om achtergebleven vocht en lucht te verwijderen, waardoor een hoge diëlektrische sterkte en langdurige betrouwbaarheid worden gegarandeerd.

Tank en afdichting

Het gegolfde tankontwerp zorgt voor compensatie van thermische uitzetting zonder dat een conservator nodig is. De volledig afgedichte structuur voorkomt olieoxidatie en het binnendringen van vocht, waardoor de onderhoudsfrequentie wordt verminderd en de levensduur van de olie wordt verlengd.

Standaarduitrusting omvat

1. Oliepeilmeter met alarm voor laag niveau

2. Overdrukventiel

3. Thermometer met alarmcontacten

4. Optioneel gasrelais voor foutdetectie

Waarom kiezen voor Lugao Step Down Transformer

De Lugao step-down olie-ondergedompelde transformator is ontworpen om midden- of hoogspanning, zoals 11 kV, 22 kV, 33 kV, te verlagen naar laagspanning, zoals 400 V of 230 V, voor een veilige stroomverdeling.

Hoog rendement:De verliesarme kern van siliciumstaal vermindert verlies bij nullast en bespaart energie.

Stabiele prestaties:Koperen wikkelingen en een geoptimaliseerde structuur zorgen voor een stabiele uitgangsspanning.

Sterk koelvermogen:Het in olie ondergedompelde koelsysteem zorgt voor een uitstekende warmteafvoer en ondersteunt een langdurige werking.

Volledig afgedichte tank:Voorkomt vocht-, stof- en olie-oxidatie, waardoor onderhoud wordt verminderd.

Hoge kortsluitsterkte:Sterke wikkel- en klemstructuur verbeteren de veiligheid tijdens netfouten.

Buitengebruik:Geschikt voor onderstations, fabrieken, landelijke netwerken, commerciële gebouwen en duurzame energieprojecten.

Aangepast ontwerp beschikbaar:Spanning, capaciteit, vectorgroep, tapbereik, koelmethode en tanktype kunnen worden aangepast.

Strenge testen vóór levering:Elke transformator wordt getest op spanningsverhouding, wikkelingsweerstand, isolatie, nullastverlies, belastingsverlies, impedantie en olielekkage.

Lugao biedt OEM- en ODM-transformatoroplossingen met betrouwbare kwaliteit, snelle levering en professionele technische ondersteuning.

Product-naverkoopservice

1. Gratis reparatie of vervanging voor kwaliteitsproblemen veroorzaakt door fabricagefouten binnen één jaar.

2. Schade veroorzaakt door menselijke fouten of overmacht (blikseminslag, overstroming, brand, etc.) valt niet onder de garantie.
