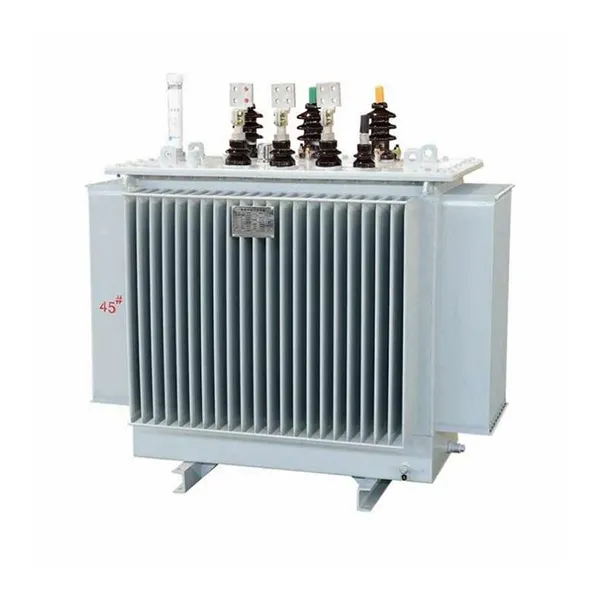

Hoogfrequente oliegekoelde elektrische transformator

De hoogfrequente oliegekoelde elektrische transformator van Lugao Power is speciaal ontworpen om te werken op frequenties van 1 kHz tot 20 kHz, een cruciale vereiste voor moderne PWM-omvormers, inductieverwarmingsapparatuur en laadstations voor elektrische voertuigen. In tegenstelling tot standaard 50/60Hz-transformatoren die bij hogere frequenties last hebben van buitensporige kernverliezen, maken onze units gebruik van geavanceerde amorfe legerings- of korrelgeoriënteerde siliciumstalen kernen in combinatie met een gespecialiseerd, in olie ondergedompeld koelsysteem.

Dit ontwerp beheert effectief de verliezen van het "skin-effect" en het nabijheidseffect die vaak voorkomen bij hoogfrequent gebruik. De olie fungeert niet alleen als een superieure diëlektrische isolator, die bestand is tegen hoge spanningen, maar voert ook efficiënt de warmte uit de kern en wikkelingen af. Dit resulteert in een compacte voetafdruk, een hogere vermogen-gewichtsverhouding en uitzonderlijke betrouwbaarheid onder zware omgevingsomstandigheden.

Productparameters (specificatie)

Ons technische team kan maatwerk leveren op basis van uw specifieke vereisten. Hieronder staan ​​de standaardbereiken voor de hoogfrequente oliegekoelde elektrische transformator:

Productkenmerken en toepassing (Q&A-formaat)

Vraag: Waarom kiezen voor oliekoeling boven luchtkoeling voor hoogfrequente toepassingen?

A: Hoogfrequente werking creëert het 'huideffect', waarbij stroom over het oppervlak van de geleider vloeit en intense plaatselijke hitte genereert. Luchtkoeling is vaak onvoldoende voor compacte ontwerpen. Onze oliegekoelde oplossing omringt de wikkelingen met een hoog-diëlektrische vloeistof die warmte 10x efficiënter onttrekt dan lucht. Dit voorkomt hotspots, verlengt de levensduur van de isolatie en zorgt ervoor dat de hoogfrequente oliegekoelde elektrische transformator een werkingscyclus van 100% behoudt, zelfs in omgevingen met een omgevingstemperatuur van 50 °C.

Vraag: Hoe lost Lugao Power het probleem van "parasitaire capaciteit" bij hoge frequenties op?

A: Dit is een cruciaal pijnpunt. Hoge frequentie verhoogt de parasitaire capaciteit, wat leidt tot EMI-ruis en driverstoringen. Bij Lugao Power Co., Ltd. gebruiken we een gespecialiseerde interleaved-wikkeltechniek in combinatie met een DMD-isolatiebarrière (Dacron Mylar Dacron) die specifiek is voor olie-immersie. Dit vermindert de parasitaire capaciteit met ongeveer 30% in vergelijking met standaard laaggewonden ontwerpen, waardoor zuivere schakelgolfvormen worden gegarandeerd.

Vraag: In welke industrieën wordt dit specifieke oliegekoelde hoogfrequente model gebruikt?

A: De hoogfrequente oliegekoelde elektrische transformator blinkt uit in zware omstandigheden.

1. Hernieuwbare energie: windomvormers en zonne-PV-omvormers (netisolatie).

2. Maritiem en diepzee: ROV's en vermogen aan boord (waar zoutnevel en trillingen constant zijn).

3. EV-opladen: krachtige externe snelladers die een compact formaat vereisen.

4. Spoorwegen: hulpvoedingen voor hogesnelheidstreinen.

Vraag: Wat is het onderhoudsschema voor de olie?

EEN: Minimaal. In tegenstelling tot standaard vermogenstransformatoren die olie afbreken als gevolg van vonken, werken onze hoogfrequente units met een lagere stabiele flux. We raden aan jaarlijks een diëlektrische sterktetest uit te voeren, maar de olie gaat doorgaans meer dan 10 jaar mee dankzij de afgedichte, zuurstofvrije constructie.

Productiedetails en kwaliteitsborging

Kernproductie

We gebruiken ZDKH-75 hogesnelheidssnijlijnen om ervoor te zorgen dat de bramen op het siliciumstaal < 0,02 mm zijn. Voor de hoogfrequente oliegekoelde elektrische transformator is deze precisie van cruciaal belang om wervelstroomverliezen bij hoge schakelsnelheden te verminderen.

Wikkelen en monteren

De wikkelingen worden geproduceerd op CNC-gestuurde machines om een ​​nauwkeurige spanning te garanderen. Na het wikkelen ondergaat elke eenheid een vacuümdrukimpregnatieproces (VPI) voordat de olie wordt geïntroduceerd. Hierdoor wordt al het vocht uit de cellulose-isolatie verwijderd, waardoor tijdens bedrijf geen waterstof vrijkomt.

Het "Lugao"-vergelijkingsvoordeel

Waarom kiezen voor Lugao Power Co., Ltd.?

We zijn niet zomaar een fabriek; wij zijn een leverancier van oplossingen. Hoewel veel leveranciers units van het type "hoogspanning" of "droog type" aanbieden, beheersen slechts weinigen de fysica van het ontwerp van hoogfrequente oliegekoelde elektrische transformatoren. Wij bieden volledige typetestrapporten, inclusief kortsluit- en hittetests. Ons logistieke team zorgt voor een professionele verpakking (ISO 6583 gecertificeerd hout + schokdempers) voor de wereldwijde zee-/luchtvracht.

Veelgestelde vragen over inkoop van klanten

Vraag 1: Kunt u de impedantie aanpassen aan mijn IGBT-schakelcircuit?

EEN: Ja. Wij passen de lekinductie nauwkeurig aan. Geef gewoon uw schakelfrequentie (bijvoorbeeld 16 kHz) en topologie (Full-bridge/LLC) op, en wij zullen de hoogfrequente oliegekoelde elektrische transformator ontwerpen die daarbij past.

Vraag 2: Wat is de MOQ?

EEN: Een stuk. Wij ondersteunen de ontwikkeling van prototypen en proefprojecten in kleine batches vóór de massaproductie.

Vraag 3: Hoe voorkom je olielekkage tijdens het transport?

A: Wij verzenden units "droog" (olie gescheiden) of "gevuld", afhankelijk van uw voorkeur. Indien gevuld, brengen we de tank gedurende 12 uur met droge lucht onder druk tot 0,03 MPa om te controleren of er geen drukval is voordat deze wordt verzonden.

Vraag 4: Verstrekt u monsters om te testen?

EEN: Absoluut. We moedigen klanten aan om onze efficiëntiestatistieken te vergelijken met die van hun huidige leveranciers. We zijn ervan overtuigd dat de hoogfrequente, oliegekoelde elektrische transformator beter zal presteren dan standaardeenheden in thermische beeldtests.
