Welke inspecties na de test onthullen de robuustheid van box-type transformatorsubstations?

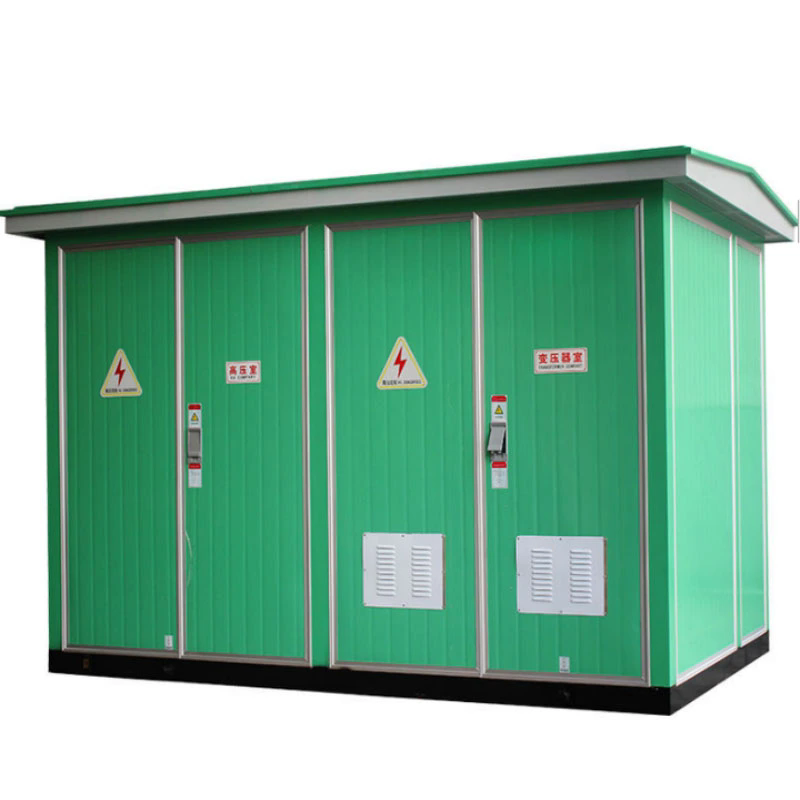

Een box-type transformatorstation is een compacte, voorgemonteerde stroomverdeeleenheid waarin een transformator, schakelapparatuur en beveiligingsapparatuur zijn ondergebracht in een weerbestendige behuizing. Het is ontworpen voor installatie in omgevingen met beperkte ruimte: stedelijke straten, industrieparken, locaties voor hernieuwbare energie en afgelegen locaties. In tegenstelling tot een traditioneel onderstation, dat ter plaatse wordt gebouwd en ter plaatse wordt getest, wordt een onderstation van het doostype in de fabriek gemonteerd en getest voordat het wordt verzonden. De tests die in de fabriek worden uitgevoerd – diëlektrische tests, thermische cyclustests, mechanische duurzaamheidstests – zijn ontworpen om binnen enkele weken tientallen jaren dienst te simuleren. Maar wat onthullen deze tests eigenlijk over de robuustheid van het apparaat? Het antwoord ligt niet alleen in de vraag of het apparaat de tests doorstaat, maar ook in wat de inspecties na de test onthullen over de toestand ervan nadat de tests zijn voltooid.

Inspectie na de test is de laatste en meest onthullende fase van het kwaliteitsborgingsproces voor een Box-type Transformer Substation. Nadat de unit is blootgesteld aan de meest extreme omstandigheden waarmee deze tijdens het gebruik te maken kan krijgen, wordt deze gedemonteerd en tot in detail geïnspecteerd. Bij de inspectie wordt gezocht naar tekenen van spanning, vervorming, slijtage of degradatie die mogelijk geen storing tijdens de test hebben veroorzaakt, maar wel tot een storing in het veld kunnen leiden. Het is deze inspectie na de test die een echt robuust onderstation onderscheidt van een onderstation dat slechts aan de minimumvereisten voldoet. In dit artikel wordt onderzocht wat inspecties na de test onthullen over de robuustheid van eenBox-type transformatorstation, waarin de soorten tests worden beschreven die worden uitgevoerd, de inspectiecriteria en de bevindingen die wijzen op een hoog niveau van robuustheid. We zullen ook gedetailleerde specificaties en testgegevens verstrekken voor onze Box-type Transformer Substation-producten vanuit onze fabriek inLugao Power Co., Ltd.

Inhoudsopgave

• 1. Welke soorten tests worden uitgevoerd op een transformatorstation van het boxtype?
• 2. Wat blijkt uit een post-testinspectie van het diëlektrische systeem?
• 3. Wat blijkt uit een post-testinspectie van het thermische systeem?
• 4. Wat blijkt uit een post-testinspectie van het mechanische systeem?
• 5. Wat blijkt uit een post-testinspectie van de behuizing?
• 6. Wat zijn de belangrijkste specificaties en testgegevens?
• 7. Veelgestelde vragen (FAQ)
• 8. Conclusie

1. Welke soorten tests worden uitgevoerd op een transformatorstation van het boxtype?

Het testprogramma voor een Box-type Transformer Substation is ontworpen om te verifiëren dat de eenheid bestand is tegen de elektrische, thermische en mechanische spanningen die het tijdens zijn levensduur zal tegenkomen. De tests worden uitgevoerd in overeenstemming met internationale normen, waaronder IEC 62271, IEC 60076 en IEEE C57.12.00. De tests vallen in drie hoofdcategorieën: diëlektrische tests, thermische tests en mechanische tests. Elke categorie is ontworpen om een ​​ander aspect van het ontwerp en de constructie van het onderstation te benadrukken. De diëlektrische tests verifiëren het vermogen van het isolatiesysteem om hoge spanningen te weerstaan. De thermische tests verifiëren het vermogen van het koelsysteem om de door de transformator en de schakelapparatuur gegenereerde warmte te beheren. De mechanische tests verifiëren de structurele integriteit van de behuizing en de operationele betrouwbaarheid van de schakelapparaten.

De testreeks begint doorgaans met de diëlektrische tests, gevolgd door de thermische tests, en eindigt met de mechanische tests. Na elke test wordt het apparaat geïnspecteerd op tekenen van schade of degradatie. De inspectie na de test is net zo belangrijk als de test zelf, omdat deze de gegevens oplevert die nodig zijn om de robuustheid van het ontwerp te beoordelen. De onderstaande tabel vat de belangrijkste tests samen die zijn uitgevoerd op een Box-type Transformer Substation en de aspecten van robuustheid die ze evalueren.

Bij Lugao Power Co., Ltd voert onze fabriek al deze tests uit op elk Box-type Transformer Substation voordat het wordt verzonden. De post-testinspectie wordt uitgevoerd door ons kwaliteitsborgingsteam en de resultaten worden gedocumenteerd in een uitgebreid testrapport. Dit rapport wordt aan de klant verstrekt als bewijs van de robuustheid en betrouwbaarheid van het onderstation.

2. Wat blijkt uit een post-testinspectie van het diëlektrische systeem?

Het diëlektrische systeem is het hart van het Box-type Transformer Substation. Het omvat de transformatorwikkelingen, de isolatie van de schakelapparatuur, de doorvoeren en de kabelafsluitingen. De diëlektrische tests zijn bedoeld om de isolatie tot het uiterste te belasten en eventuele zwakke punten aan het licht te brengen die tot storingen in de werking kunnen leiden. De inspectie na de test van het diëlektrische systeem richt zich op drie hoofdgebieden: de transformatorwikkelingen, de isolatie van de schakelapparatuur en de bussen. Bij de inspectie wordt gezocht naar tekenen van schade aan de isolatie, zoals sporen, barsten of verkleuring. Er wordt ook gezocht naar tekenen van gedeeltelijke ontlading, die kunnen duiden op de aanwezigheid van holtes of verontreinigingen in de isolatie.

De post-testinspectie van de transformatorwikkelingen omvat doorgaans een visuele inspectie van de wikkelingen en de isolatiebarrières, evenals een meting van de isolatieweerstand en de dissipatiefactor. Een significante verandering in deze parameters na de diëlektrische test zou erop wijzen dat de isolatie is verslechterd. De inspectie van de isolatie van schakelapparatuur richt zich op de rails, de isolatoren en de contactoppervlakken. De inspectie van de bussen richt zich op de porseleinen of polymeer behuizing en het afdichtingssysteem. De onderstaande tabel vat de belangrijkste inspectiecriteria voor het diëlektrische systeem samen.

In onze fabriek wordt de post-testinspectie van het diëlektrische systeem uitgevoerd door ervaren ingenieurs die gebruik maken van geavanceerde diagnoseapparatuur. De resultaten worden vergeleken met de metingen vóór de test om eventuele veranderingen te identificeren. Een onderstation dat na de diëlektrische tests geen significante veranderingen vertoont, wordt geacht een robuust diëlektrisch systeem te hebben. Onze Box-type Transformer Substations zijn ontworpen om deze tests met marge te doorstaan, waardoor een betrouwbare werking in de meest veeleisende elektrische omgevingen wordt gegarandeerd.

3. Wat blijkt uit een post-testinspectie van het thermische systeem?

Het thermische systeem van een Box-type Transformer Substation omvat het transformatorkoelsysteem, het ventilatiesysteem voor de behuizing en het thermische beheer van de schakelapparatuur. De thermische tests zijn bedoeld om te verifiëren dat het koelsysteem de warmte die door de transformator en de schakelapparatuur wordt gegenereerd, kan afvoeren onder de meest veeleisende belastingsomstandigheden. De post-testinspectie van het thermische systeem richt zich op de staat van de koelcomponenten, de temperatuurverdeling over de transformator en de staat van de isolatie na blootstelling aan hoge temperaturen. Bij de inspectie wordt gezocht naar tekenen van oververhitting, zoals verkleuring, vervorming of degradatie van de isolatiematerialen.

De post-testinspectie van het transformatorkoelsysteem omvat een visuele inspectie van de radiatoren, de koelventilatoren en de oliepompen. Bij de inspectie wordt gezocht naar lekkages, corrosie of schade aan de koelribben. De temperatuurverdeling over de transformator wordt gemeten met behulp van thermische beeldvorming om eventuele hotspots te identificeren die op een probleem met het koelsysteem kunnen duiden. De staat van de isolatie wordt beoordeeld door het meten van de polymerisatiegraad (DP) van de papierisolatie, die de mate van thermische veroudering aangeeft. De onderstaande tabel vat de belangrijkste inspectiecriteria voor het thermische systeem samen.

Bij Lugao Power Co.,Ltd zijn onze box-type transformatorsubstations ontworpen met extra grote koelsystemen om een ​​thermische marge te bieden. De post-testinspectie van onze substations toont consequent een uniforme temperatuurverdeling en minimale isolatieveroudering, wat de robuustheid van ons thermische ontwerp bevestigt. Onze fabriek gebruikt alleen hoogwaardige isolatiematerialen en koelcomponenten om ervoor te zorgen dat onze onderstations bestand zijn tegen de meest veeleisende thermische omstandigheden.

4. Wat blijkt uit een post-testinspectie van het mechanische systeem?

Het mechanische systeem van een Box-type Transformer Substation omvat de behuizingsstructuur, de bedieningsmechanismen van de schakelapparatuur en de montage- en ondersteuningssystemen. De mechanische tests zijn bedoeld om te verifiëren dat het onderstation bestand is tegen de mechanische spanningen van transport, installatie en bediening. De inspectie na de test van het mechanische systeem richt zich op de staat van de behuizing, de werking van de schakelapparatuur en de integriteit van de montage- en ondersteuningssystemen. Bij de inspectie wordt gezocht naar tekenen van vervorming, barsten of loskomen van componenten.

De post-testinspectie van de behuizing omvat een visuele inspectie van de wanden, het dak en de deuren, evenals een controle van het afdichtingssysteem. Bij de inspectie wordt gezocht naar deuken, corrosie of schade aan de verf of coating. De werking van het schakeltoestel wordt getest door elke schakelaar meerdere keren te bedienen en het bedieningskoppel en de contactweerstand te meten. De inspectie van de montage- en ondersteuningssystemen omvat een controle van de bouten, beugels en funderingen. De onderstaande tabel vat de belangrijkste inspectiecriteria voor het mechanische systeem samen.

In onze fabriek wordt de post-testinspectie van het mechanische systeem uitgevoerd door ervaren technici die gebruik maken van gekalibreerde instrumenten. De resultaten worden vergeleken met de metingen vóór de test om eventuele veranderingen te identificeren. Een onderstation dat na de mechanische tests geen significante veranderingen vertoont, wordt beschouwd als een robuust mechanisch systeem. Onze Box-type Transformer Substations zijn ontworpen om deze tests met marge te doorstaan, waardoor een betrouwbare werking in de meest veeleisende mechanische omgevingen wordt gegarandeerd.

5. Wat blijkt uit een post-testinspectie van de behuizing?

De behuizing van een Box-type Transformer Substation is de eerste verdedigingslinie tegen de omgeving. Het moet de interne componenten beschermen tegen regen, sneeuw, stof en corrosieve atmosferen. Het moet ook fysieke veiligheid bieden en bestand zijn tegen de mechanische belastingen van transport en installatie. De inspectie na de test van de behuizing richt zich op de staat van de verf of coating, de integriteit van het afdichtingssysteem en de werking van de deuren en ventilatiesystemen. Bij de inspectie wordt gezocht naar tekenen van corrosie, binnendringend water of schade aan de behuizingsstructuur.

De inspectie na de test van de behuizing omvat een visuele inspectie van de buiten- en binnenoppervlakken, een controle van de deurafdichtingen en een test van het ventilatiesysteem. Bij de inspectie wordt gekeken naar roest, blaarvorming of afbladderen van de verf. Het zoekt ook naar tekenen van binnendringend water, zoals watervlekken of vocht in de behuizing. De deurafdichtingen worden gecontroleerd op flexibiliteit en compressie. Het ventilatiesysteem wordt gecontroleerd op een goede luchtstroom en de staat van de filters. De onderstaande tabel vat de belangrijkste inspectiecriteria voor de behuizing samen.

Bij Lugao Power Co.,Ltd zijn onze Box-type Transformer Substations ontworpen met een hoogwaardig behuizingssysteem dat is getest om de meest veeleisende omgevingsomstandigheden te weerstaan. De inspectie na de test van onze substations vertoont consequent geen tekenen van corrosie of binnendringend water, wat de robuustheid van ons behuizingsontwerp bevestigt. Onze fabriek gebruikt alleen hoogwaardige materialen en coatings om ervoor te zorgen dat onze substations bestand zijn tegen de meest veeleisende omgevingsomstandigheden.

6. Wat zijn de belangrijkste specificaties en testgegevens?

De volgende tabel bevat de belangrijkste specificaties en testgegevens voor onze Box-type Transformer Substation-producten. Deze specificaties zijn gebaseerd op de inspectieresultaten na de test van onze fabriek en vertegenwoordigen de typische prestaties van onze onderstations.

In onze fabriek wordt elk Box-type Transformer Substation vóór verzending getest en geïnspecteerd. Het testrapport bevat de resultaten van alle inspecties vóór en na de test, waardoor de klant een volledig overzicht krijgt van de prestaties en robuustheid van het onderstation. Onze toewijding aan kwaliteit en testen zorgt ervoor dat onze klanten een product ontvangen dat tientallen jaren betrouwbaar zal presteren.

7. Veelgestelde vragen (FAQ)

Vraag 1: Wat is de belangrijkste test voor een Box-type Transformer Substation?

Antwoord: Alle tests zijn belangrijk, maar de diëlektrische tests worden vaak als de meest kritische beschouwd omdat ze de integriteit van het isolatiesysteem verifiëren, wat de meest voorkomende oorzaak van falen bij transformatoren is. De inspectie na de test van het diëlektrische systeem levert het meest directe bewijs van de robuustheid van het onderstation. Bij Lugao Power Co.,Ltd voeren we alle diëlektrische tests uit in overeenstemming met IEC 60076 en verstrekken we gedetailleerde testrapporten.

Vraag 2: Waarin verschillen inspecties na de test van routinetests?

Antwoord: Er worden routinetests uitgevoerd op elke unit om te verifiëren dat deze voldoet aan de basisvereisten van de norm. Inspecties na de test worden uitgevoerd nadat de unit is blootgesteld aan de meest extreme omstandigheden waarmee deze tijdens het gebruik te maken kan krijgen. Bij inspecties na de test wordt gezocht naar tekenen van spanning, vervorming of degradatie die mogelijk geen storing tijdens de test hebben veroorzaakt, maar wel tot een storing in het veld kunnen leiden. Inspecties na de test bieden een uitgebreidere beoordeling van de robuustheid.

Vraag 3: Wat is de typische doorlooptijd voor een Box-type Transformer Substation?

Antwoord: De doorlooptijd is afhankelijk van de omvang en complexiteit van het onderstation. Voor standaardeenheden bedraagt ​​de levertijd doorgaans 6-8 weken. Voor maatwerkeenheden met speciale vereisten kan de levertijd langer zijn. Bij Lugao Power Co.,Ltd bieden we onze klanten een realistische tijdlijn en houden we hen op de hoogte van de voortgang tijdens het productie- en testproces.

Vraag 4: Kan een transformatorsubstation van het boxtype worden gebruikt in extreme omgevingen?

Antwoord: Ja, Box-type Transformer Substations zijn ontworpen voor gebruik in een breed scala aan omgevingen, waaronder extreme temperaturen, hoge luchtvochtigheid en corrosieve atmosferen. De behuizing kan worden gespecificeerd met extra bescherming, zoals een hogere IP-waarde, een corrosiebestendige coating of een koelsysteem voor omgevingen met hoge temperaturen. In onze fabriek kunnen we het onderstation aanpassen aan de specifieke milieueisen van uw project.

Vraag 5: Wat is de verwachte levensduur van een Box-type Transformer Substation?

Antwoord: De verwachte levensduur van een Box-type Transformer Substation is 25-30 jaar, afhankelijk van de bedrijfsomstandigheden en de kwaliteit van het onderhoud. De resultaten van de post-testinspectie geven aan dat onze onderstations zijn ontworpen om gedurende deze periode betrouwbare service te bieden. Met goed onderhoud, inclusief periodieke inspecties en testen, kan de levensduur worden verlengd.

8. Conclusie

Inspecties achteraf onthullen veel over de robuustheid van een Box-type Transformer Substation. Ze laten zien of het isolatiesysteem de spanningen van een fout kan weerstaan ​​zonder te verslechteren. Ze laten zien of het koelsysteem de door de transformator en de schakelapparatuur gegenereerde warmte kan beheren. Ze laten zien of het mechanische systeem bestand is tegen de belastingen van transport, installatie en bediening. Ze laten zien of de behuizing de interne componenten kan beschermen tegen de omgeving. Bij Lugao Power Co., Ltd voert onze fabriek uitgebreide post-testinspecties uit op elk Box-type Transformer Substation dat we produceren. De resultaten van deze inspecties bevestigen de robuustheid van ons ontwerp en geven onze klanten het vertrouwen dat hun onderstation tientallen jaren betrouwbaar zal functioneren. We gebruiken hoogwaardige materialen, nauwkeurige productieprocessen en strenge tests om ervoor te zorgen dat elk substation dat we produceren voldoet aan de hoogste normen van kwaliteit en betrouwbaarheid.

Of u nu een nieuw distributiesysteem ontwerpt of een bestaand systeem upgradet, wij nodigen u uit om contact op te nemen met ons technische team om uw vereisten te bespreken. We kunnen gedetailleerde productspecificaties, testgegevens en applicatieondersteuning bieden. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor energieprojecten over de hele wereld.

Neem vandaag nog contact op met Lugao Power Co., Ltdom uw Box-type Transformer Substation-vereisten te bespreken en te ontdekken hoe onze substations aan de eisen van uw energiesysteem kunnen voldoen.
