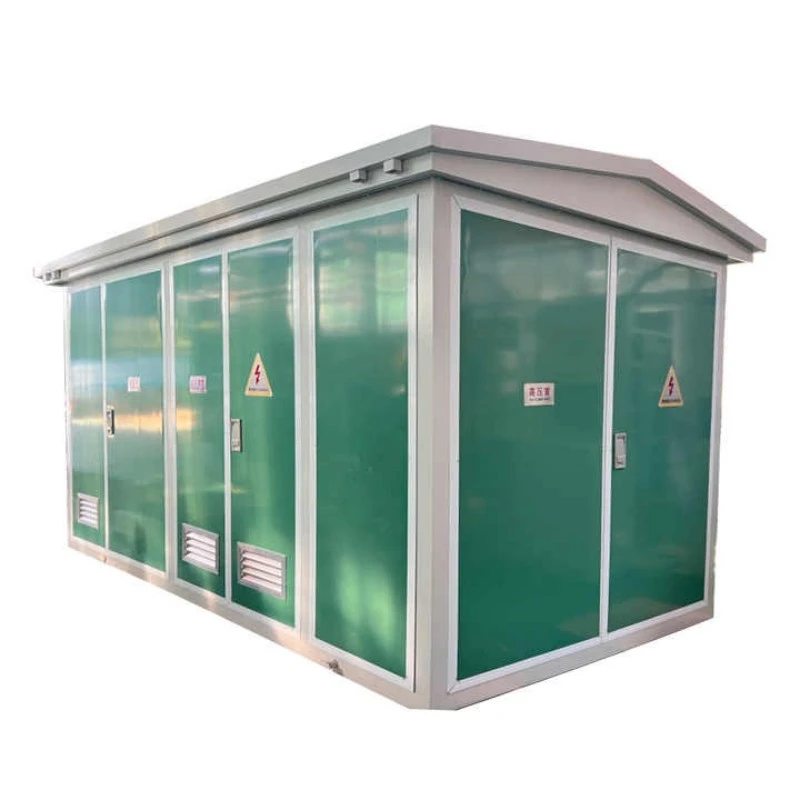

Intelligent geprefabriceerd buitenstation van het Box-type

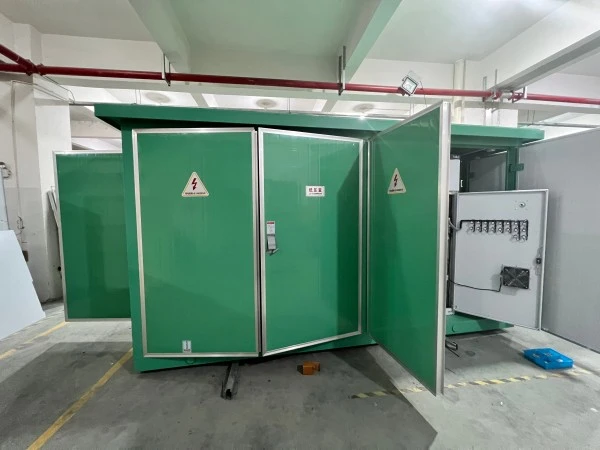

Wat is deze apparatuur?

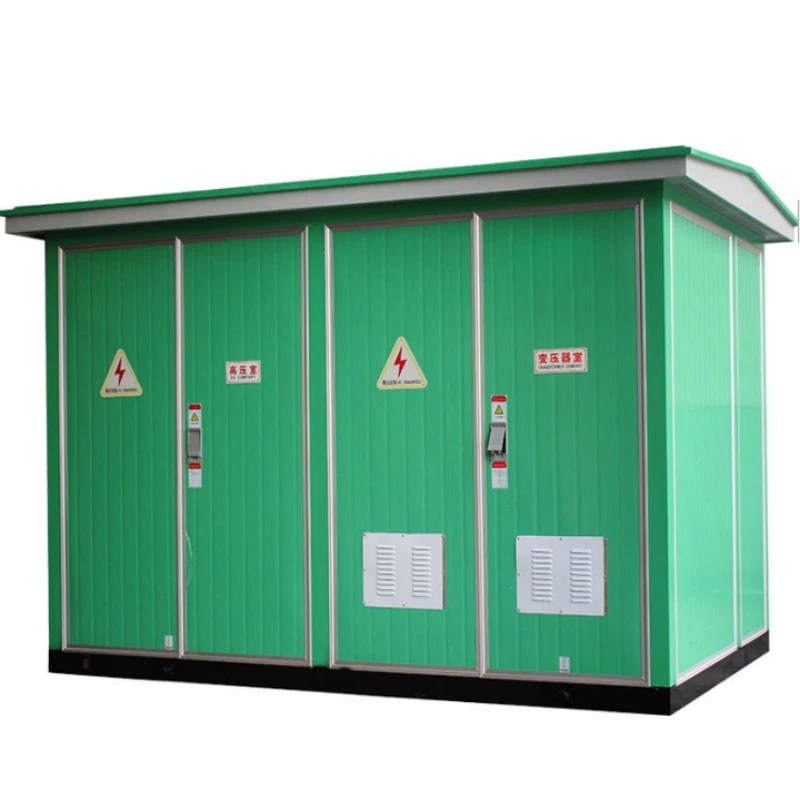

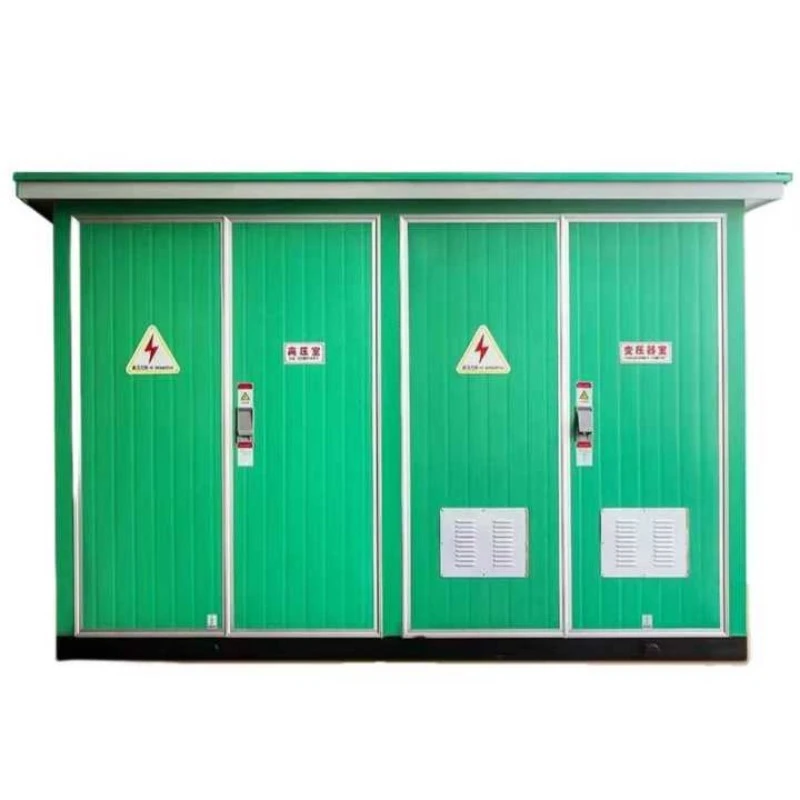

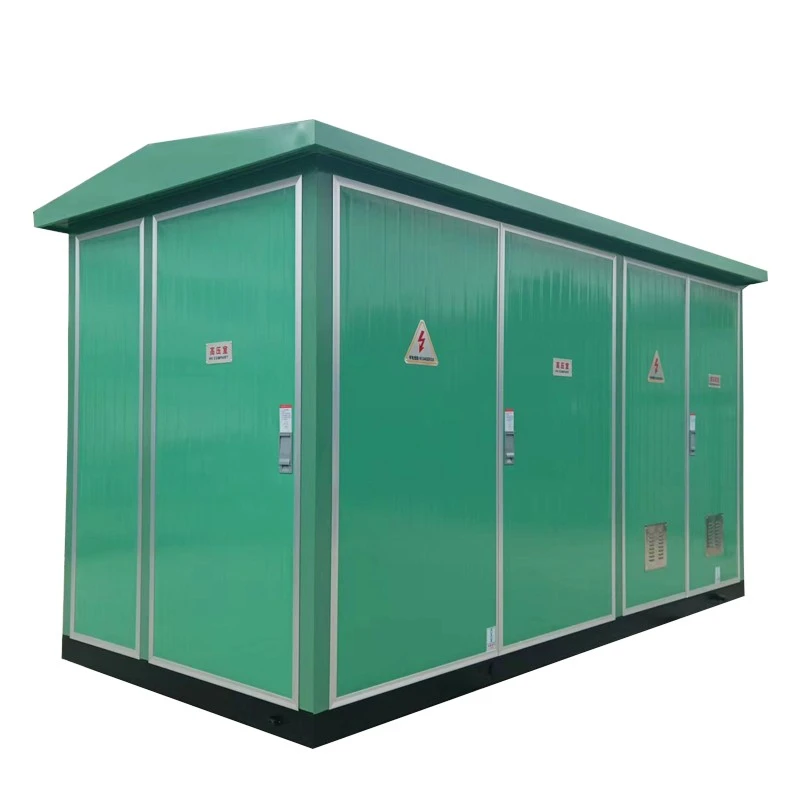

Het YB-24 intelligente geprefabriceerde buitenbox-type substation is een in de fabriek gemonteerde, compacte stroomdistributie-eenheid die integreerthoogspanningsschakelapparatuur, een stroomtransformator en laagspanningsdistributieapparatuur in één enkele weerbestendige behuizing. Het behoort tot de familie van geprefabriceerde onderstations, ook wel ‘compacte onderstations’ of ‘verpakte onderstations’ genoemd.

Uitsplitsing van modelcodes:

YB - Geprefabriceerd onderstation van het doostype

24 — Ontwerpseriecode, die intelligente besturing en modulaire configuratie vertegenwoordigt

Wat doet het?

De kernfunctie van deze apparatuur is het ontvangen van elektrische hoogspanningsenergie (doorgaans 10 kV of 35 kV), deze terug te brengen naar laagspanning (400 V/380 V) via een geïntegreerde transformator en deze veilig te distribueren naar eindgebruikersbelastingen zoals woongemeenschappen, commerciële pleinen, fabrieken of EV-laadstations.

In tegenstelling tot traditionele civiel gebouwde onderstations vereist de YB-24 geen montage ter plaatse van individuele componenten. Het is volledig bedraad, vooraf getest en als één geheel verzonden. Het maakt gebruik van een olievrije, droge of biologisch afbreekbare, met olie gevulde transformator (optioneel) en vertrouwt op natuurlijke of geforceerde luchtkoeling. Het intelligente besturingssysteem maakt gegevensverzameling op afstand, foutalarm en automatisch schakelen mogelijk, waardoor het ideaal is voor smart grid-toepassingen.

Productvoordelen

Het YB-24 intelligente geprefabriceerde buitenbox-type onderstation biedt duidelijke voordelen ten opzichte van traditionele onderstations:

1. Ruimtebesparend en snelle installatie

Beslaat slechts 40% van de voetafdruk van een conventioneel civiel onderstation

Kan binnen 2-3 dagen op een eenvoudige betonplaat worden geïnstalleerd

Er zijn geen aparte apparatuurruimtes of ventilatieschachten nodig

2. Hoge intelligentie

Standaard uitgerust met RTU (Remote Terminal Unit)

Ondersteunt 4G/5G- of glasvezelcommunicatie

Realtime monitoring van spanning, stroom, arbeidsfactor, temperatuur en deurstatus

Uitschakeling/sluiting op afstand en parameteraanpassing

3. Veiligheid en milieubescherming

Olievrij ontwerp optioneel (droge transformator)

Boogbestendig hoogspanningscompartiment

IP54-beschermingsgraad voorkomt het binnendringen van stof en water

Kabelinvoer vanaf de onderkant, waardoor blootgestelde delen onder spanning worden geëlimineerd

4. Kosteneffectieve levenscyclus

30-40% lagere initiële investering dan civiele onderstations

60% reductie van de civieltechnische kosten

Lagere onderhoudskosten dankzij vervanging van modulaire componenten

5. Aanpassingsvermogen aan ruwe omgevingen

Bedrijfstemperatuurbereik: -25°C tot +55°C

Anticorrosiecoating voor kust- of industriële gebieden

Intern verwarmingssysteem optioneel voor koude gebieden

Producteigenschap

Producttoepassing

Het YB-24 intelligente geprefabriceerde buitenbox-type substation is geschikt voor een breed scala aan scenario's waarbij snelle implementatie, een kleine footprint en intelligente bediening vereist zijn.

Productiedetails

1. Productie van behuizingen

CNC-ponsen, buigen en lassen voor hoge precisie

Dubbellaagse poedercoating (zinkrijke primer + polyester toplaag) ≥80μm

Zoutsproeitest ≥500 uur

Dak met een helling van 5° om waterophoping te voorkomen

2. Interne lay-out

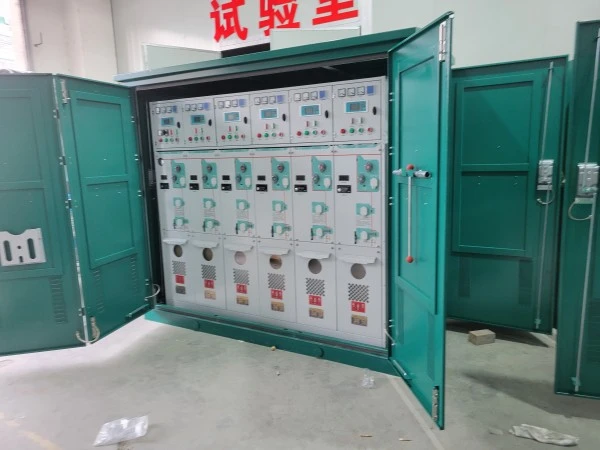

HV-compartiment: SF6-ringhoofdeenheid of lastscheidingsschakelaar, bliksemafleider, hoogspanningszekering

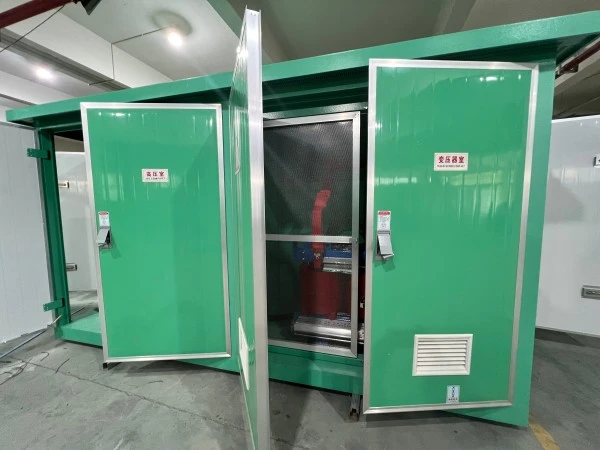

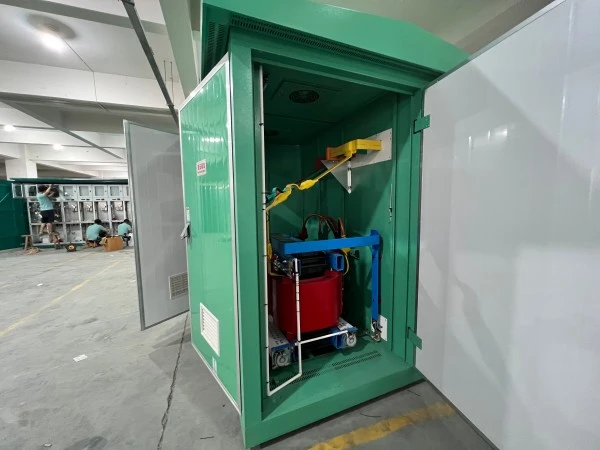

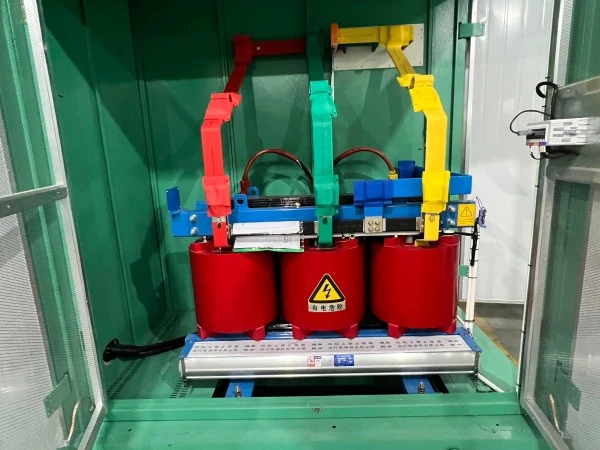

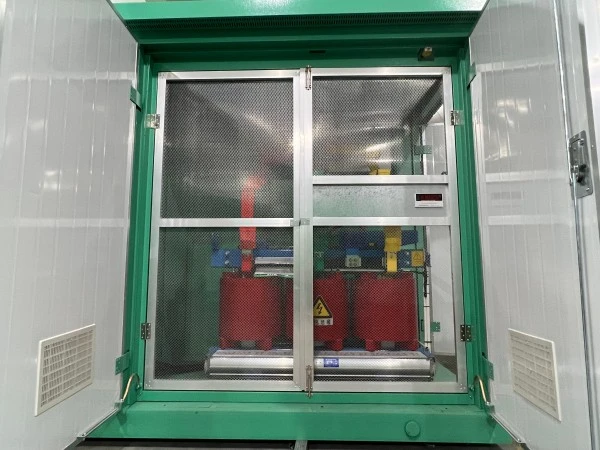

Transformatorcompartiment: Transformator gemonteerd op rollen, afneembaar frontpaneel voor eenvoudig onderhoud

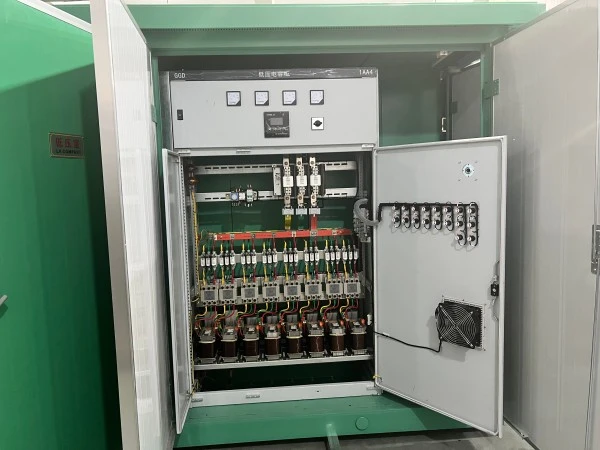

LV-compartiment: hoofdonderbreker, aftakkingsonderbrekers, automatische condensatorbank, intelligente bewakingsterminal

Alle compartimenten gescheiden door brandwerende metalen scheidingswanden (Klasse A)

3. Intelligente systeemdetails

Temperatuurbewaking: PT100-sensoren op transformatorwikkelingen en binnenkant van de behuizing

Deurstatus: magneetcontactschakelaar met alarm naar cloud

Energiemeting: Klasse 1 of 0,5S bidirectionele meter

Afstandsbediening: ondersteunt IEC 60870-5-101/104, DNP3.0

Lokale bediening: met wachtwoord beveiligde HMI met gebeurtenisregistratie

4. Kabelinvoer en aarding

Kabelinvoer onderaan met rubberen doorvoertules (IP54-classificatie behouden)

Speciale koperen aardingsrail (40×4 mm) in alle compartimenten

Aardingsweerstand ≤4Ω

5. Kwaliteitstesten vóór levering

Spanningsbestendigheidstest netfrequentie (35 kV voor HV-zijde, 2,5 kV voor LV-zijde)

Transformator draait verhouding en nullastverliestest

Intelligente systeemcommunicatietest (30 minuten continue ping)

Regentest (gesimuleerd 10 mm/min gedurende 1 uur)

Verpakking en after-sales service

Verpakking

Gehele unit verpakt in rekfolie + golfkartonnen hoeken

Houten palletbasis met vorkheftruckgleuven

Zakken met droogmiddel in de behuizing om vocht tijdens verzending te voorkomen

Alle externe openingen zijn afgedicht met waterdichte tape

Serviceverplichting na verkoop

Garantieperiode: 12 maanden vanaf de datum van verzending (verlengbaar tot 24 of 36 maanden met betaald servicecontract)

Veelgestelde vragen (FAQ)

Vraag 1: Is het YB-24 intelligente geprefabriceerde buitenstation van het boxtype geschikt voor kustgebieden met een hoog zoutgehalte?

EEN: Ja. De standaardbehuizing is voorzien van een corrosiewerende poedercoating met een dikte van ≥80 μm en heeft een zoutsproeitest van 500 uur doorstaan. Voor zeer corrosieve omgevingen (bijvoorbeeld havens, chemische fabrieken) bieden wij roestvrijstalen 304/316 behuizingen en extra coating op interne rails.

Vraag 2: Kan de transformator worden vervangen zonder het hele onderstation te vervangen?

EEN: Ja. Het transformatorcompartiment is ontworpen met verwijderbare zijpanelen en rolrails. De transformator kan vanaf de voorkant of zijkant worden uitgetrokken en er kan een vervangende eenheid worden geplaatst zonder de HV- of LV-compartimenten te verstoren. Deze modulariteit is een belangrijk kenmerk van het YB-24-ontwerp.

V3: Ondersteunt het intelligente systeem de verbinding met een SCADA-systeem van derden?

EEN: Ja. De standaardcontroller ondersteunt Modbus RTU via RS485 en Modbus TCP via Ethernet. Het kan ook worden geconfigureerd voor IEC 60870-5-101/104- of DNP3.0-protocollen. Wij bieden een complete registerkaart voor systeemintegratie.

Vraag 4: Mag de YB-24 in de buurt van woongebouwen worden geplaatst vanwege de geluidslimieten?

EEN: Ja. Met een droge transformator is het geluidsniveau ≤55dB op 1 meter afstand, wat voldoet aan de limieten voor woningen. Voor in olie ondergedompelde transformatoren voegen we trillingsdempende kussens en een akoestische behuizing in het transformatorcompartiment toe, waardoor het geluid wordt verminderd tot ≤48 dB.

Q5: Wat is de standaard levertijd?

A: Voor standaardconfiguraties (800 kVA of lager, IP54, stalen behuizing, met ringhoofdunit) bedraagt ​​de levertijd 15---20 werkdagen na orderbevestiging. Maatwerkprojecten (roestvrij staal, speciale kleur, extra hoogte voor bovenleidinginvoer) vereisen 25---30 werkdagen.

Vraag 6: Welke transformatortypen zijn beschikbaar voor de YB-24?

A: De YB-24 kan worden geconfigureerd metolie-ondergedompelde transformatorenzoals S13/S20 of epoxyhars gegoten droge transformatoren zoals SCB13/SCB14, afhankelijk van projectvereisten, installatieomgeving, brandveiligheidseisen en lokale normen.
