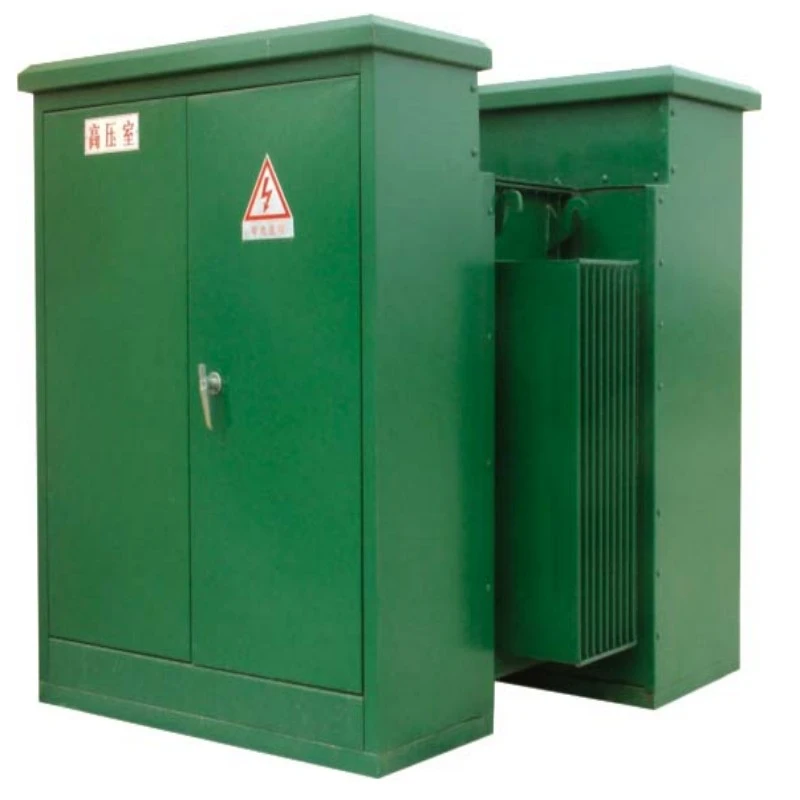

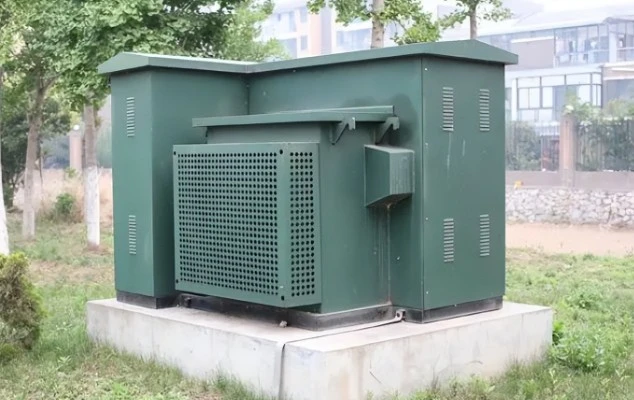

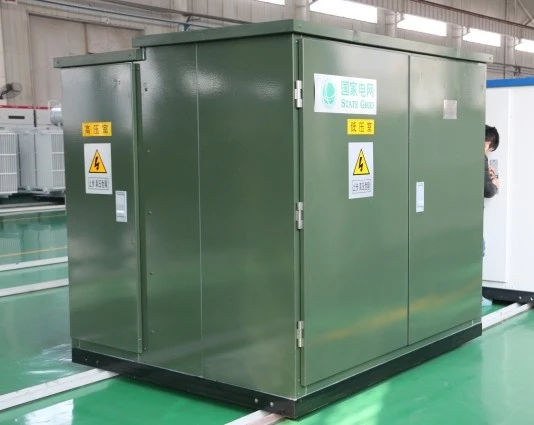

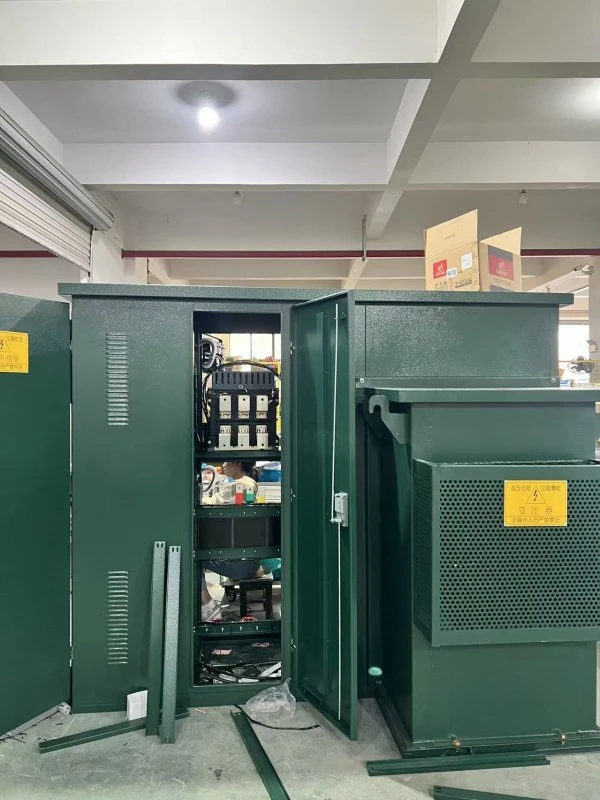

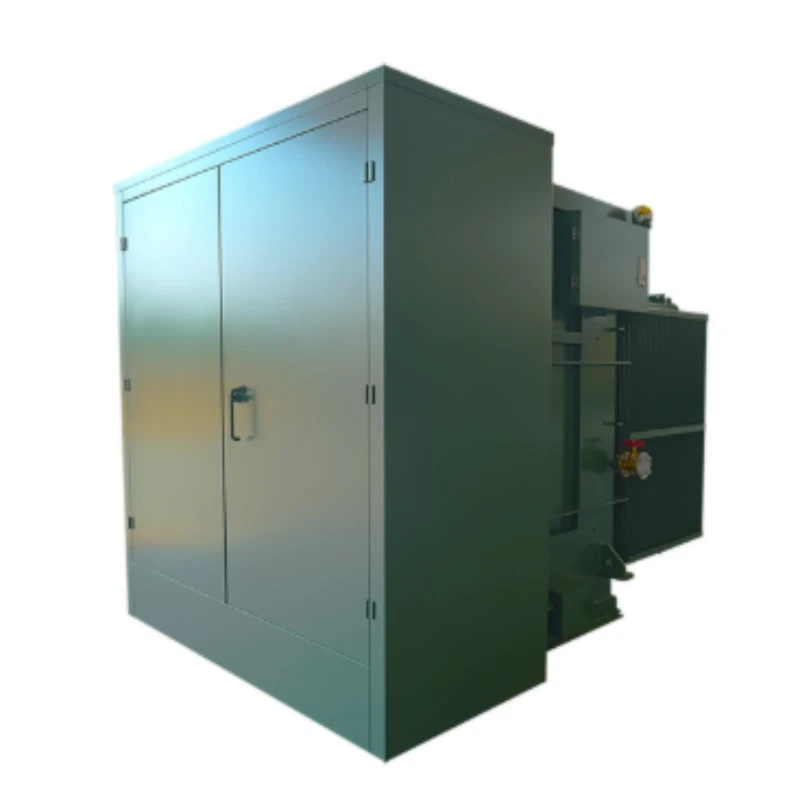

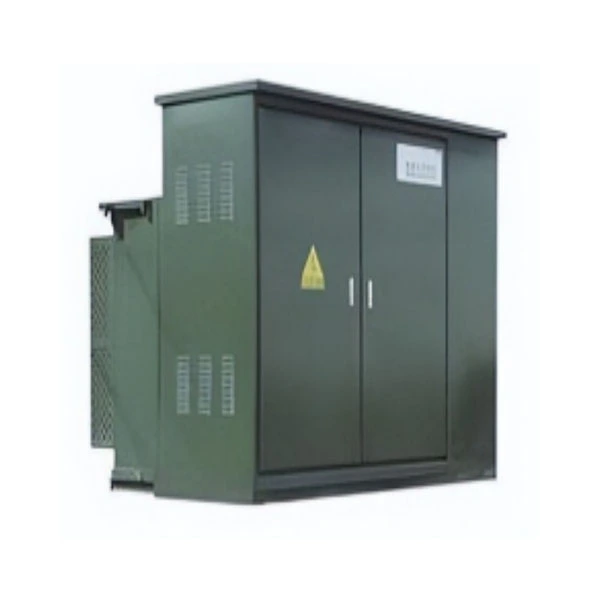

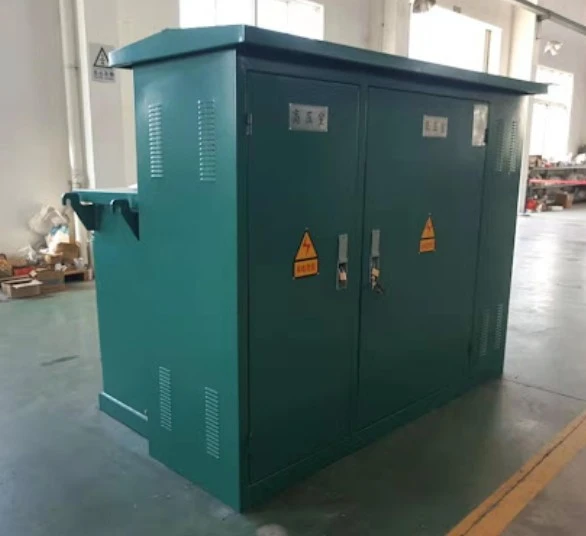

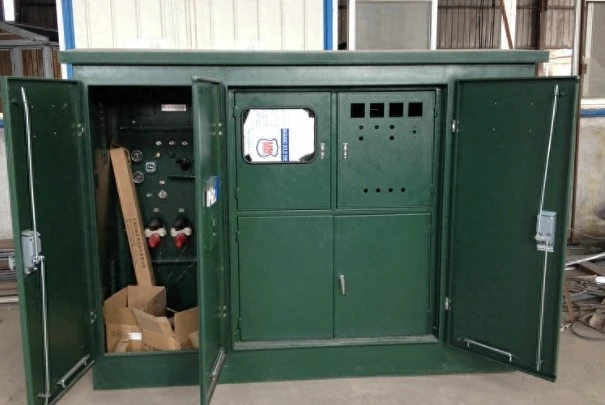

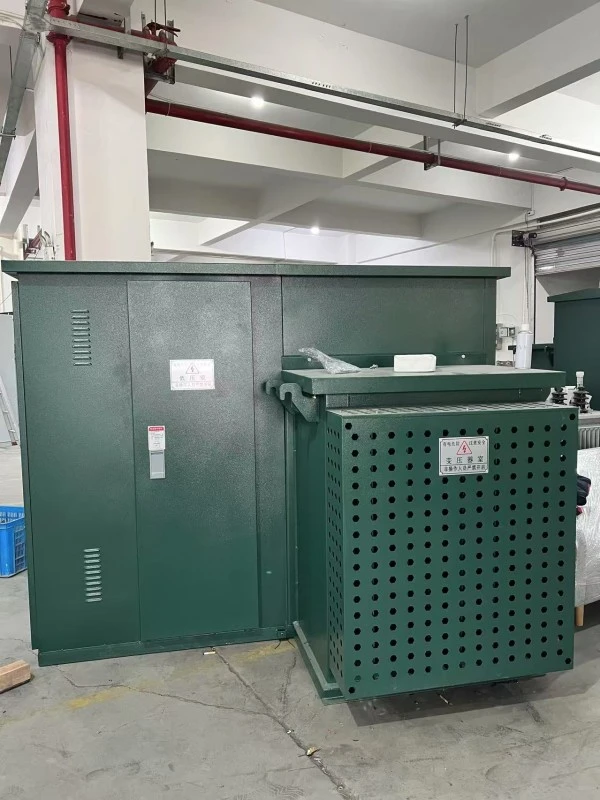

Transformatorolie-isolatiedoostype Compact Amerikaans onderstation

Het Transformer-olie-isolatie Box-Type Compact American-type Substation is een volledig geïntegreerde, geprefabriceerde oplossing voor stroomdistributie. Per definitie is het een compacte, op een skid gemonteerde constructie die een combinatie van:hoogspanningsschakelapparatuur, een in olie ondergedompelde stroomtransformator en laagspanningsverdeelpanelen in één enkele, afgesloten metalen behuizing.

Wat het is:

In tegenstelling tot traditionele substations in Europese stijl die componenten scheiden, is dit het gevalEenheid van het Amerikaanse typegebruikt de transformatorolie als elektrische isolator en als koelmedium. De transformatortank is structureel geïntegreerd met de behuizing, waardoor een uniforme, "box-type" vormfactor ontstaat.

Wat het doet:

Dit onderstation is ontworpen om primaire hoogspanningsstroom (doorgaans 12 kV tot 36 kV) om te zetten in bruikbare laagspanningsstroom (208 V tot 480 V). Het vervult drie cruciale functies:

1. Spanningsverlaging: verlaagt de middenspanning naar gebruiksspanningen.

2. Bescherming: Bevat zekeringen en stroomonderbrekers om stroomafwaartse netwerken tegen storingen te beschermen.

3. Distributie: Beheert en distribueert stroom naar woongemeenschappen, commerciële centra of industriële faciliteiten.

Het Transformer-olie-isolatie Box-Type Compact American-type Substation blinkt uit in omgevingen waar ruimte schaars is, maar de betrouwbaarheid niet in het gedrang mag komen. Het elimineert de noodzaak voor een aparte omheinde tuin of een betonnen kluis, omdat alle delen onder spanning volledig zijn omsloten.

Productparameter (specificatie)

Producteigenschap en toepassing

Vraag 1: Wat maakt het Transformer-olie-isolatie Box-Type Compact American-type substation anders dan een standaard op een pad gemonteerde transformator?

A1: Het verschil ligt in de integratie. Een standaard op een pad gemonteerde transformator is slechts een transformator. Ons Box-Type Compact Amerikaanse onderstation omvat een hoogspanningscompartiment met lastscheidingsschakelaars en zekeringen, plus een laagspanningsonderbrekerpaneel. Het is een ‘substation in een doos’, terwijl een standaardunit eenvoudigweg een transformator is. De olie-isolatie zorgt ook voor een superieur vlamdovingsvermogen tijdens fouten.

Vraag 2: Welke voordelen heeft de olie-isolatie voor mijn bedrijf in extreme klimaten?

A2: Transformatorolie heeft een hogere diëlektrische sterkte dan lucht en een aanzienlijk betere thermische geleidbaarheid. In warme klimaten (tot 50°C) absorbeert de olie de warmte van de kern en de spoelen, waardoor deze via de gegolfde tankwanden wordt afgevoerd. In koude klimaten behoudt de olie een stabiele viscositeit, waardoor interne vonken worden voorkomen. Dit maakt het Transformer olie-isolatie Box-Type Compact American type Substation ideaal voor woestijnen, kustgebieden en besneeuwde bergpassen.

Vraag 4: Kan ik de laagspanningsuitgangsconfiguratie aanpassen?

A4: Ja. Wij bieden configureerbare laagspanningspanelen met 2 tot 8 manieren, inclusief MCCB-uitgangen (Molded Case Circuit Breaker). U kunt ook meetcompartimenten, bliksemafleiders en condensatoren voor automatische vermogensfactorcorrectie toevoegen.

Toepassingsscenario's

1. Woononderverdelingen: voedt ondergrondse voedingsnetwerken voor wooncomplexen.

2. Wind- en zonneparken: verhoogt de generatorspanning of verlaagt de netspanning voor hulpstroom.

3. EV-laadstations: Biedt speciale 480V-3-fasestroom voor snelle DC-laders.

4. Industriële parken: Dient als tijdelijk of permanent compact onderstation voor bouwstroom.

5. Stedelijke vernieuwingsprojecten: Vervangt oude transformatoren van het kluistype waar overstromingen een risico vormen.

Productiedetails en concurrentievoordelen

Gedetailleerde componenten:

● Tankconstructie: Onze tank maakt gebruik van koudgewalst staal van 2,5 mm – 3,0 mm (concurrenten gebruiken vaak 1,5 mm). De gegolfde vinnen zijn robotachtig gelast voor 100% preventie van olielekken.

● Kern en wikkelingen: We gebruiken korrelgeoriënteerd siliciumstaal met hoge permeabiliteit (kwaliteit M4). De koperen wikkelingen (geen aluminium) zijn volledig uitgegloeid om hysteresisverlies te verminderen.

● Oliekwaliteit: Wij vullen met geïnhibeerde transformatorolie (IEC 60296-norm) met een doorslagspanning >60 kV. Optioneel: Natuurlijke ester (plantaardige olie) voor biologisch afbreekbare eisen.

● HV-schakelaar: Bevat een lastscheidingsschakelaar met 4 standen (gesloten/open/geaard/verbonden) met zichtbare breukindicatoren.

● Verfsysteem: 5-staps voorbehandeling + zinkrijke epoxyprimer + polyester toplaag. Zoutsproeitest gedurende meer dan 500 uur.

Productievoordelen ten opzichte van concurrenten:

Veelgestelde vragen

Vraag 1: Het Transformer-olie-isolatie Box-Type Compact Amerikaanse onderstation arriveerde met een lage oliedruk. Is het lek?

A: Nee. We verzenden units met een kleine stikstofdeken om oxidatie te voorkomen. De manometer kan nul aangeven. Laat de olie na het vullen met verse olie tot de niveau-indicator (ongeveer 5-10 cm boven de kern) 6 uur staan. Mocht het niveau binnen 24 uur weer dalen, neem dan contact met ons op voor een afdichtingsinspectie.

Vraag 4: Levert u reserveonderdelen voor het Transformer-olie-isolatie Box-Type Compact American-type onderstation?

EEN: Ja. We hebben hoogspanningszekeringen (bay-o-net-stijl), laagspanningsonderbrekers, oliepeilmeters, overdrukventielen en pakkingsets voor meer dan 10 jaar op voorraad. Bestel een reserveonderdeel via ons webportaal voor verzending binnen 48 uur.

Vraag 5: Hoe test ik de oliekwaliteit na 2 jaar gebruik?

A: Gebruik een olie-diëlektrische sterktetester (ASTM D877). Neem een ​​monster uit de onderste afvoerklep. De diëlektrische sterkte moet >30 kV zijn. Als deze onder de 20 kV komt, filtert u de olie of vervangt u deze. Wij raden een jaarlijkse analyse van opgeloste gassen (DGA) aan voor units boven 1000 kVA.

Vraag 6: Is het Transformer-olie-isolatie Box-Type Compact American-type onderstation compatibel met slimme netwerksystemen?

EEN: Absoluut. Optionele add-ons zijn onder meer: ​​4G/5G-eenheden voor bewaking op afstand (olietemperatuur, druk, belastingsstroom) en RS485/Modbus RTU-poorten. U kunt het rechtstreeks in uw SCADA-systeem integreren.

After-sales service

Garantieperiode: 12 maanden vanaf de datum van inbedrijfstelling of 14 maanden vanaf de verzenddatum (afhankelijk van wat zich het eerst voordoet).

Dekking: Alle fabricagefouten, inclusief kerndefecten, kortsluiting in de wikkelingen, olielekken uit lasnaden, enschakelapparatuurmechanische storing.
