Waarom is gedeeltelijke ontladingscontrole van cruciaal belang in een box-type transformatorstation?

In een compact doosvormig transformatorstation dat in een woonwijk is geïnstalleerd, is soms een zwak knetterend geluid te horen nabij het hoogspanningscompartiment. De meeste voorbijgangers zouden het niet merken. Maar voor een opgeleide onderhoudsmonteur is dat geluid een waarschuwing: gedeeltelijke ontlading. Gedeeltelijke ontlading is een plaatselijke elektrische ontlading die de isolatie tussen geleiders niet volledig overbrugt. Het is een symptoom van degradatie van de isolatie en als er niets aan wordt gedaan, zal het de isolatie geleidelijk aan eroderen totdat er een volledige storing optreedt. In eendoosvormig transformatorstationAls de apparatuur is ingesloten in een compacte, afgesloten behuizing, is gedeeltelijke ontlading bijzonder gevaarlijk. De beperkte ruimte maakt het moeilijk om te inspecteren en de gevolgen van een storing zijn ernstig: brand, explosie en stroomstoring voor hele wijken.

In dit artikel wordt uitgelegd waarom gedeeltelijke ontladingsregeling van cruciaal belang is in transformatorstations van het doostype. We zullen de oorzaken van gedeeltelijke ontlading onderzoeken, de omstandigheden die doosvormige substations bijzonder kwetsbaar maken, de methoden die worden gebruikt om gedeeltelijke ontlading te detecteren en te monitoren, en de ontwerp- en productiepraktijken die dit voorkomen. We zullen ook gedetailleerde specificaties verstrekken voor onze Box-type Transformer Substation-producten vanuit onze fabriek inLugao Power Co., Ltd.,waarbij de kenmerken worden benadrukt die betrouwbare isolatieprestaties garanderen. Of u nu een nutsingenieur, een faciliteitsmanager of een inkoopspecialist bent, dit artikel biedt de technische kennis die u nodig hebt om de uitdaging van gedeeltelijke ontlading in compacte onderstationomgevingen te begrijpen en aan te pakken.

Inhoudsopgave

• 1. Wat is gedeeltelijke ontslag en waarom treedt dit op?
• 2. Waarom zijn transformatorsubstations van het boxtype bijzonder kwetsbaar?
• 3. Wat zijn de gevolgen van ongecontroleerde gedeeltelijke ontlading?
• 4. Hoe wordt gedeeltelijke ontlading gedetecteerd en bewaakt?
• 5. Welke ontwerp- en productiepraktijken voorkomen gedeeltelijke ontlading?
• 6. Wat zijn de belangrijkste specificaties voor ons box-type transformatorstation?
• 7. Veelgestelde vragen (FAQ)
• 8. Conclusie

1. Wat is gedeeltelijke ontslag en waarom treedt dit op?

Gedeeltelijke ontlading is een plaatselijke elektrische ontlading die optreedt binnen een isolatiesysteem, maar de opening tussen twee geleiders niet volledig overbrugt. Het is een gedeeltelijke afbraak van de isolatie, die optreedt op een zwak punt. De ontlading is doorgaans een kleine vonk of een reeks vonken die optreden in een holte, een scheur of langs een oppervlak binnen de isolatie. Gedeeltelijke ontlading kan optreden bij vaste isolatie, bij vloeibare isolatie of bij gasisolatie. Het is een symptoom van een defect of een spanningsconcentratie in het isolatiesysteem. De ontlading zelf veroorzaakt niet onmiddellijk een storing, maar genereert warmte, chemische bijproducten en mechanische erosie die de isolatie geleidelijk aantasten. Na verloop van tijd verzwakt de isolatie tot het punt waarop een volledige storing optreedt.

De oorzaken van gedeeltelijke ontlading kunnen in drie categorieën worden gegroepeerd: defecten in het isolatiemateriaal, defecten in het productieproces en defecten die zich tijdens het gebruik ontwikkelen. Defecten in het isolatiemateriaal omvatten holtes, verontreinigingen en inconsistenties in de diëlektrische eigenschappen. Defecten in het productieproces zijn onder meer slechte impregnatie, onvolledige uitharding en schade tijdens de montage. Defecten die tijdens het gebruik ontstaan, zijn onder meer thermische veroudering, mechanische belasting en het binnendringen van vocht. In een transformatorstation van het doostype kunnen alle drie de categorieën defecten optreden. Het compacte ontwerp, de afgedichte behuizing en de hoge elektrische spanning in een kleine ruimte creëren omstandigheden die gunstig zijn voor gedeeltelijke ontlading. De onderstaande tabel vat de veelvoorkomende oorzaken van gedeeltelijke ontslag samen en de omstandigheden die dit bevorderen.

Bij Lugao Power Co.,Ltd. begrijpen we de oorzaken van gedeeltelijke ontlading en ontwerpen we onze Box-type Transformer Substation-producten om het risico te minimaliseren. We gebruiken isolatiematerialen van hoge kwaliteit, volgen strenge productieprocessen en testen elke unit op gedeeltelijke ontlading voordat deze onze fabriek verlaat.

2. Waarom zijn transformatorsubstations van het boxtype bijzonder kwetsbaar?

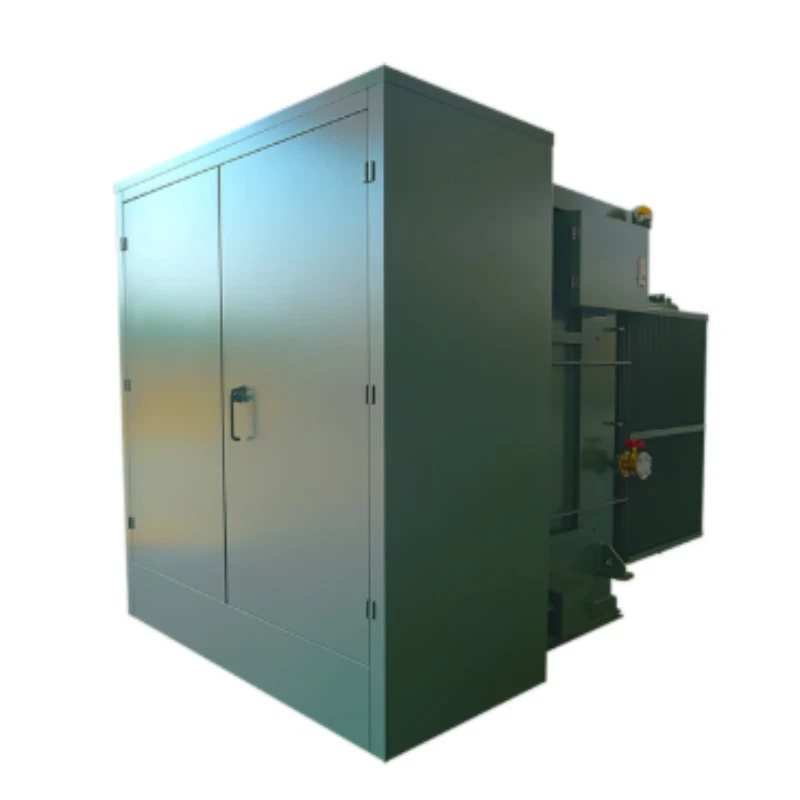

Box-type transformatorstations zijn compacte, geprefabriceerde eenheden waarin een transformator, hoogspanningsschakelapparatuur, laagspanningsdistributieapparatuur en besturingssystemen in één behuizing zijn ondergebracht. Ze worden veel gebruikt in woonwijken, commerciële ontwikkelingen en industrieparken omdat ze compact, eenvoudig te installeren en esthetisch onopvallend zijn. Hun compacte ontwerp en afgedichte constructie zorgen echter voor specifieke uitdagingen bij de regeling van gedeeltelijke ontlading. De eerste uitdaging is de hoge elektrische belasting. In een compact onderstation worden de afstanden tussen geleiders en geaarde delen verkleind, waardoor de elektrische veldsterkte toeneemt. Een hogere elektrische veldsterkte vergroot de kans op gedeeltelijke ontlading, vooral op punten met geometrische discontinuïteit, zoals scherpe randen, hoeken en uitsteeksels. De tweede uitdaging is de beperkte omgeving. De afgedichte behuizing houdt warmte en vocht vast, wat de veroudering van de isolatie kan versnellen en gedeeltelijke ontlading kan bevorderen. De derde uitdaging is de moeilijkheid van inspectie en onderhoud. Omdat de apparatuur omsloten is, is het moeilijk om de isolatie visueel te inspecteren op tekenen van degradatie. Dit betekent dat gedeeltelijke ontlading lange tijd onopgemerkt kan blijven, wat tot onverwachte storingen kan leiden.

De onderstaande tabel geeft een overzicht van de specifieke kwetsbaarheden van box-type transformatorstations vergeleken met conventionele openluchtstations.

In onze fabriek pakken we deze kwetsbaarheden aan door middel van een zorgvuldig ontwerp. We maken gebruik van geoptimaliseerde elektrische veldverdeling, effectief thermisch beheer en robuuste vochtregulering om het risico op gedeeltelijke ontlading te minimaliseren. We integreren ook monitoringsystemen voor gedeeltelijke ontlading in onze onderstations om vroegtijdig te waarschuwen voor aantasting van de isolatie.

3. Wat zijn de gevolgen van ongecontroleerde gedeeltelijke ontlading?

De gevolgen van ongecontroleerde gedeeltelijke ontlading in een doostransformatorstation kunnen ernstig zijn. Gedeeltelijke ontlading is een progressief fenomeen. Het begint als een kleine, plaatselijke ontlading en erodeert geleidelijk de isolatie. Door de erosie ontstaat een geleidend pad dat uiteindelijk leidt tot een volledige ineenstorting, ook wel flashover genoemd. Een flashover in een transformatorstation kan een explosie, brand en totaal verlies van de apparatuur veroorzaken. De gevolgen reiken verder dan het onderstation zelf. Een storing kan een stroomstoring veroorzaken voor het hele gebied dat door het onderstation wordt bediend, met gevolgen voor huizen, bedrijven en kritieke infrastructuur. De kosten van reparatie of vervanging kunnen aanzienlijk zijn, en de kosten van verloren inkomsten en productiviteit kunnen zelfs nog hoger zijn. De onderstaande tabel geeft een overzicht van het verloop van gedeeltelijke ontslag en de gevolgen in elke fase.

Bij Lugao Power Co.,Ltd. nemen we de dreiging van gedeeltelijke ontlading serieus. Onze Box-type Transformer Substation-producten zijn ontworpen en getest om het risico op gedeeltelijke ontlading te minimaliseren en betrouwbare prestaties te leveren gedurende hun gehele levensduur. We bieden ook monitoringsystemen voor gedeeltelijke ontlading die vroegtijdig waarschuwen voor degradatie van de isolatie, waardoor onderhoud kan worden gepland voordat er een storing optreedt.

4. Hoe wordt gedeeltelijke ontlading gedetecteerd en bewaakt?

Gedeeltelijke ontlading kan worden gedetecteerd met behulp van verschillende methoden, elk met zijn eigen voordelen en beperkingen. De meest gebruikelijke methoden zijn elektrische detectie, akoestische detectie en chemische detectie. Elektrische detectie meet de hoogfrequente stroompulsen die worden gegenereerd door gedeeltelijke ontlading. Deze methode is zeer gevoelig en kan zeer kleine ontladingen detecteren. Het wordt doorgaans gebruikt voor online monitoring, waarbij sensoren permanent op de apparatuur worden geïnstalleerd. Akoestische detectie maakt gebruik van ultrasone sensoren om de geluidsgolven te detecteren die worden gegenereerd door gedeeltelijke ontlading. Deze methode is nuttig voor het lokaliseren van de bron van de ontlading. Chemische detectie analyseert de bijproducten van gedeeltelijke ontlading, zoals ozon of stikstofoxiden, in het gas rondom de apparatuur. Deze methode is minder gevoelig, maar kan een eenvoudige indicatie geven van de lozingsactiviteit. In onderstaande tabel worden de verschillende detectiemethoden met elkaar vergeleken.

In onze fabriek gebruiken we elektrische detectiemethoden om onze Box-type Transformer Substation-producten tijdens de productie te testen. We bieden ook optionele online monitoringsystemen die in het onderstation kunnen worden geïntegreerd voor continue monitoring van gedeeltelijke ontladingen. Deze systemen maken gebruik van HFCT-sensoren om lozingsactiviteit te detecteren en een alarm te geven als het niveau een vooraf ingestelde drempel overschrijdt. Hierdoor kan de operator corrigerende maatregelen nemen voordat er een storing optreedt.

5. Welke ontwerp- en productiepraktijken voorkomen gedeeltelijke ontlading?

Het voorkomen van gedeeltelijke ontlading in een Box-type Transformer Substation vereist een combinatie van een zorgvuldig ontwerp, hoogwaardige materialen en rigoureuze productieprocessen. Het ontwerp moet ervoor zorgen dat het elektrische veld gelijkmatig wordt verdeeld en dat er geen punten met hoge spanning zijn. Dit wordt bereikt door het gebruik van afgeronde geleiders, het vermijden van scherpe randen en het handhaven van voldoende afstanden. De isolatiematerialen moeten vrij zijn van holtes en verontreinigingen. Het productieproces moet ervoor zorgen dat de isolatie op de juiste manier wordt geïmpregneerd en uitgehard. De onderstaande tabel vat de belangrijkste ontwerp- en productiepraktijken samen die gedeeltelijke ontlading voorkomen.

In onze fabriek implementeren we al deze praktijken bij de productie van onze Box-type Transformer Substation-producten. We gebruiken vacuümgieten voor onze epoxycomponenten om holtes te elimineren en een homogene isolatiestructuur te garanderen. Wij controleren de luchtvochtigheid in onze productieruimte om te voorkomen dat er vocht in de isolatie blijft zitten. En we testen elk onderstation op gedeeltelijke ontlading voordat het onze fabriek verlaat. Onze tests worden uitgevoerd in overeenstemming met IEC 62271-200 en andere relevante normen, en we leveren bij elke unit testrapporten.

6. Wat zijn de belangrijkste specificaties voor ons box-type transformatorstation?

De volgende tabel bevat de belangrijkste specificaties voor onze Box-type Transformer Substation-producten. Deze specificaties zijn ontworpen om betrouwbare prestaties en een minimaal risico op gedeeltelijke ontlading te garanderen in de meest veeleisende toepassingen.

Bij Lugao Power Co.,Ltd. vervaardigen we Box-type Transformer Substation-producten om aan deze specificaties en meer te voldoen. We kunnen het onderstation aanpassen aan specifieke projectvereisten, inclusief speciale spanningen, speciale beschermingsniveaus en speciale bewakingssystemen. Onze fabriek beschikt over de expertise en de apparatuur om hoogwaardige substations te produceren voor de meest veeleisende toepassingen.

7. Veelgestelde vragen (FAQ)

Vraag 1: Wat is het aanvaardbare gedeeltelijke ontladingsniveau voor een transformatorstation van het doostype?

Antwoord: Het aanvaardbare deelontladingsniveau is afhankelijk van de spanningsklasse en de geldende normen. Voor een 12 kV-box-type onderstation is de typische vereiste minder dan 5 pC bij 1,1 maal de nominale spanning. Voor hogere spanningen kan de vereiste lager zijn dan 10 pC. Bij Lugao Power Co.,Ltd. worden onze substations getest om aan deze vereisten te voldoen of deze te overtreffen, en we leveren testrapporten bij elke unit.

Vraag 2: Hoe vaak moeten tests voor gedeeltelijke ontlading worden uitgevoerd?

Antwoord: Tests voor gedeeltelijke ontlading moeten worden uitgevoerd tijdens de productie, tijdens de inbedrijfstelling en periodiek tijdens het gebruik. Voor online monitoring wordt continue monitoring aanbevolen voor kritische onderstations. Voor periodieke testen raden wij voor de meeste toepassingen een jaarlijkse test aan. De frequentie kan worden verhoogd voor oudere onderstations of voor stations met een voorgeschiedenis van problemen met gedeeltelijke ontlading.

Vraag 3: Wat veroorzaakt gedeeltelijke ontlading in een transformatorstation van het doostype?

Antwoord: Gedeeltelijke ontlading wordt veroorzaakt door defecten in het isolatiesysteem, zoals holtes, verontreinigingen of schade. Deze defecten kunnen tijdens de productie worden geïntroduceerd of kunnen zich tijdens het gebruik ontwikkelen als gevolg van thermische veroudering, mechanische spanning of binnendringend vocht. Het compacte ontwerp en de afgedichte behuizing van een box-type onderstation kunnen het risico op gedeeltelijke ontlading vergroten door de elektrische spanning te vergroten en vocht vast te houden.

Vraag 4: Kan gedeeltelijke ontlading worden gerepareerd of moet het onderstation worden vervangen?

Antwoord: In sommige gevallen kan een gedeeltelijke ontlading worden gerepareerd door het betreffende isolatieonderdeel te vervangen. Als de lozing echter aanzienlijke verslechtering heeft veroorzaakt, moet mogelijk het hele onderstation worden vervangen. De beste aanpak is om gedeeltelijke ontlading vroegtijdig te detecteren, voordat er aanzienlijke schade optreedt, en corrigerende maatregelen te nemen. In onze fabriek bieden we reparatie- en vervangingsdiensten aan voor onze Box-type Transformer Substation-producten.

Vraag 5: Wat is het verschil tussen gedeeltelijke ontlading en corona-ontlading?

Antwoord: Gedeeltelijke ontlading en corona-ontlading zijn verwante verschijnselen. Corona-ontlading is een soort gedeeltelijke ontlading die optreedt aan het oppervlak van een geleider in een gas of vloeistof. Het wordt gekenmerkt door een zichtbare gloed en een sissend geluid. Gedeeltelijke ontlading is een bredere term die zowel corona-ontlading omvat als ontlading die plaatsvindt in holtes of langs oppervlakken in vaste isolatie. In de context van een transformatorstation van het doostype is gedeeltelijke ontlading de relevantere term omdat deze ook de ontlading in de vaste isolatie omvat, wat de voornaamste zorg is.

8. Conclusie

Gedeeltelijke ontladingsregeling is van cruciaal belang in box-type transformatorstations, omdat het compacte ontwerp en de afgedichte behuizing omstandigheden creëren die gunstig zijn voor degradatie van de isolatie. Ongecontroleerde gedeeltelijke ontlading kan leiden tot een volledige storing, met brand, explosies en stroomuitval tot gevolg. Het voorkomen van gedeeltelijke ontlading vereist een combinatie van een zorgvuldig ontwerp, hoogwaardige materialen en rigoureuze productieprocessen. Het vereist ook effectieve detectie en monitoring om vroege tekenen van degradatie te identificeren en corrigerende maatregelen te nemen voordat er een storing optreedt. Bij Lugao Power Co., Ltd. streeft onze fabriek naar de productie van Box-type Transformer Substation-producten die voldoen aan de hoogste normen op het gebied van isolatiebetrouwbaarheid. We gebruiken vacuümgegoten epoxy-isolatie, een geoptimaliseerd elektrisch veldontwerp en rigoureuze tests voor gedeeltelijke ontlading om ervoor te zorgen dat onze substations gedurende hun hele levensduur betrouwbare prestaties leveren.

Of u nu een nieuw onderstation ontwerpt, een bestaand substation upgradet of op zoek bent naar een betrouwbare partner voor uw volgende project, wij nodigen u uit om contact op te nemen met ons technische team om uw vereisten te bespreken. Wij kunnen gedetailleerde productspecificaties, testrapporten voor gedeeltelijke ontlading en toepassingsondersteuning leveren. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor energiedistributieprojecten over de hele wereld.

Neem contact op met Lugao Power Co., Ltd. Vandaagom uw vereisten voor Box-type Transformer Substation te bespreken en te ontdekken hoe onze producten een betrouwbare, gedeeltelijk ontladingsvrije werking van uw stroomdistributiesysteem kunnen garanderen.
