Slim vooraf geïnstalleerd transformatorstation van het Europese type

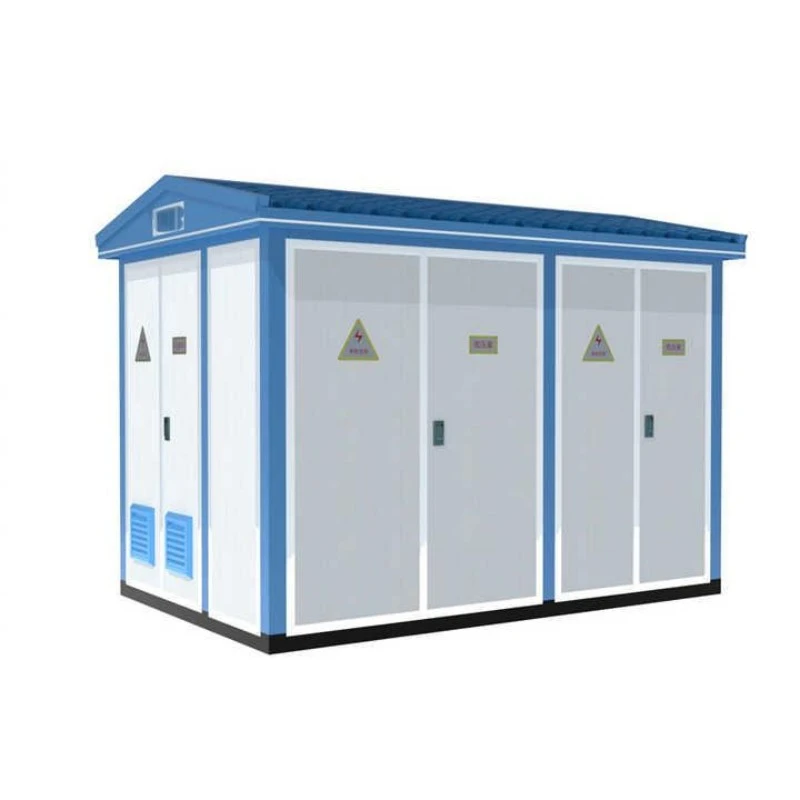

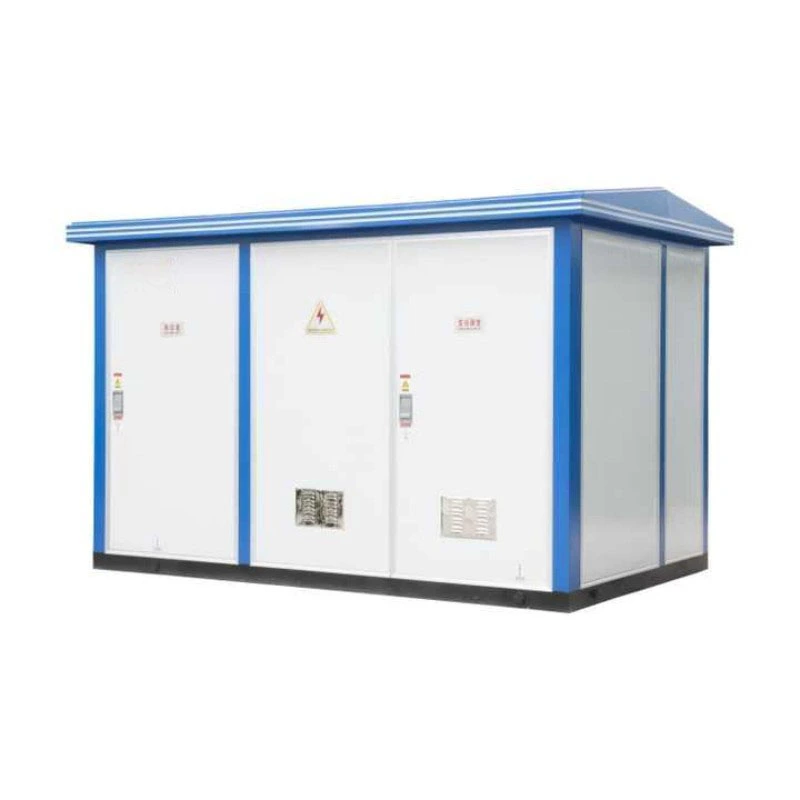

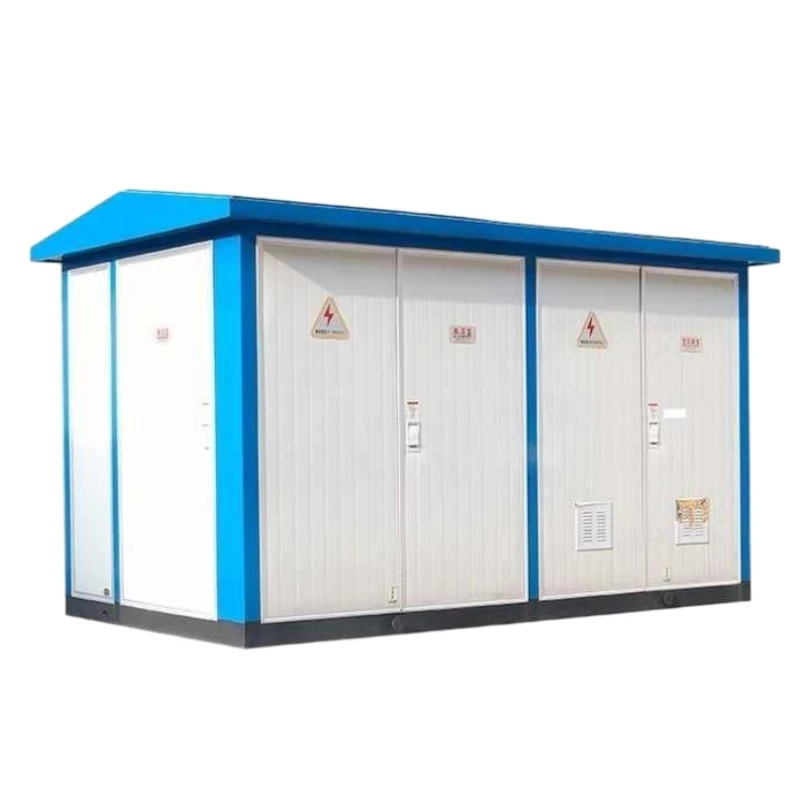

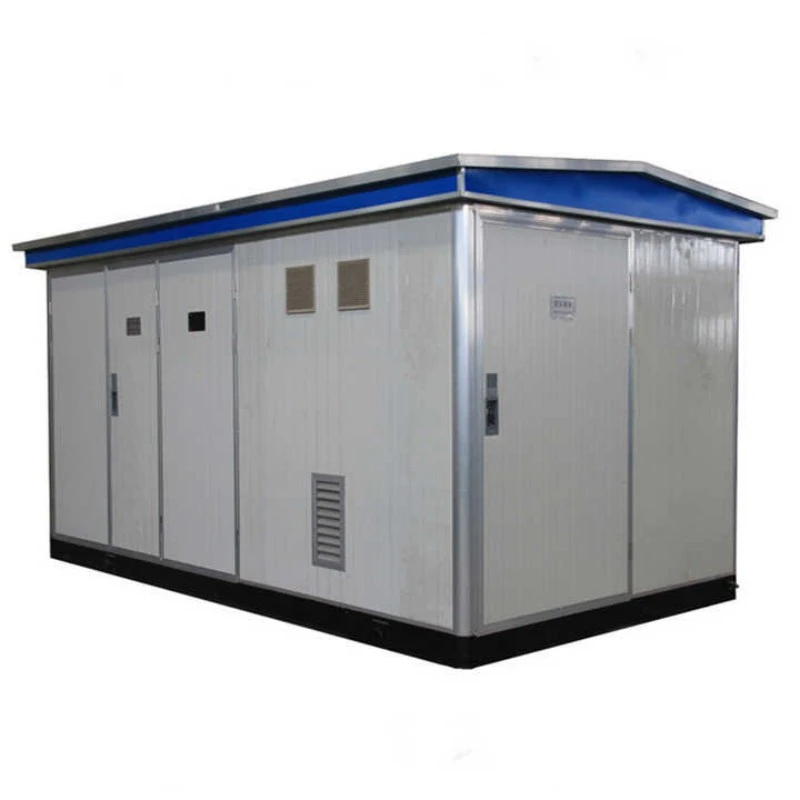

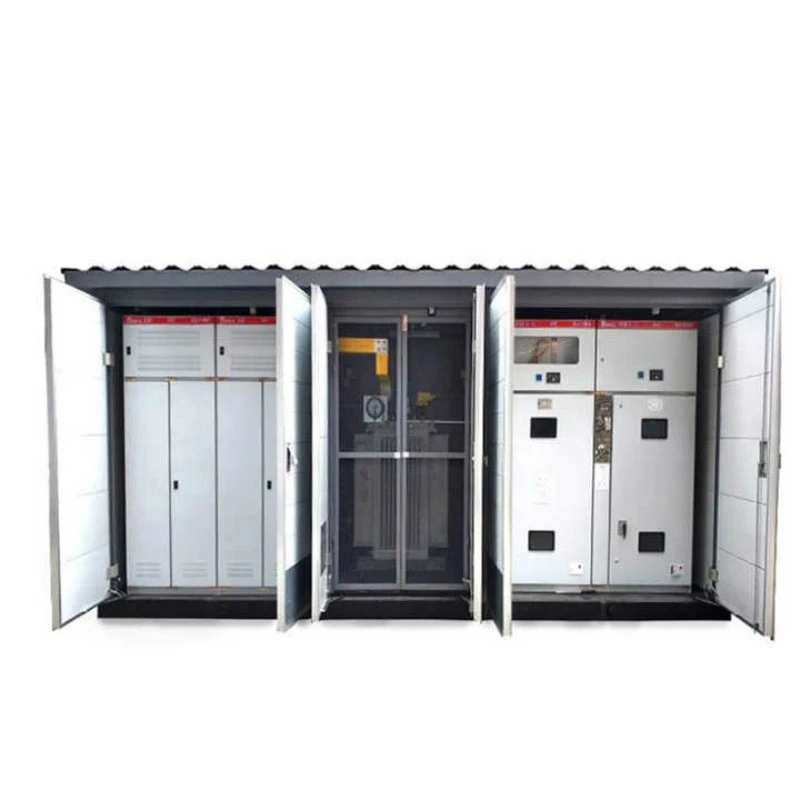

Het Smart vooraf geïnstalleerde transformatorstation van het Europese type is een in de fabriek gemonteerde, compacte stroomdistributie-eenheid die eenmiddenspanningsschakelaars, een laagspanningsverdeelpaneel en een in olie ondergedompelde of droge transformator in een enkele, gesloten behuizing. In tegenstelling tot traditionele civieltechnische substations wordt deze eenheid in Europese stijl geprefabriceerd, getest en geleverd als een kant-en-klaar systeem.

Wat doet het?

Het verlaagt de elektriciteit op middenspanning (doorgaans 6 kV–35 kV) naar laagspanningsniveaus (400 V–690 V) voor veilige distributie naar woongemeenschappen, commerciële gebouwen, fabrieken en centrales voor hernieuwbare energie. Het Smart vooraf geïnstalleerde transformatorstation van het Europese type ondersteunt ook intelligente monitoring van belasting, temperatuur en stroomkwaliteit, waardoor foutdiagnose op afstand en automatische alarmfuncties mogelijk zijn. Dit maakt het een ideale keuze voor slimme netwerken en onbeheerde onderstations.

Productvoordelen

1. Slimme bewaking en afstandsbediening

Het slimme, vooraf geïnstalleerde transformatorstation van het Europese type wordt geleverd met een optionele intelligente terminaleenheid (ITU) die realtime gegevens verzamelt over spanning, stroom, arbeidsfactor en olietemperatuur. Gegevens kunnen via 4G, Ethernet of glasvezel naar een centrale controlekamer worden verzonden, waardoor de inspectiekosten ter plaatse worden verlaagd.

2. Compacte footprint en snelle implementatie

Omdat het in de fabriek voorgemonteerd is, vereist het Smart voorgeïnstalleerde transformatorstation van het Europese type slechts een eenvoudige fundering ter plaatse. De installatie duurt 1 à 2 dagen in plaats van weken, waardoor tot 60% wordt bespaard op civiele werkzaamheden en landbezetting.

3. Hoge betrouwbaarheid onder zware omstandigheden

Met een beschermingsgraad van IP54 (of hoger) voor de behuizing en in olie ondergedompelde of epoxyharstransformatoren binnenin, is dit onderstation bestand tegen stof, regen, zoute mist en extreme temperaturen van -25°C tot +40°C, waardoor een continue werking in woestijnen, kustgebieden of hooggelegen gebieden wordt gegarandeerd.

4. Energie-efficiëntie en laag verlies

Uitgerust met transformatoren met laag verlies uit de S11- of S13-serie, vermindert het vooraf geïnstalleerde transformatorstation van het Smart-type de nullastverliezen tot 30% in vergelijking met conventionele eenheden, waardoor de elektriciteitsrekeningen en de CO2-uitstoot direct worden verlaagd over een levensduur van 20 jaar.

5. Volledig aanpasbaar

We bieden flexibele configuraties: koperen of aluminium wikkelingen, on-load tapwisselaars, automatische powerfactorcorrectie (APFC) en overspanningsafleiders. Of u nu een unit van 200 kVA nodig heeft voor een villawijk of een unit van 2500 kVA voor een industriepark, wij kunnen de oplossing op maat maken.

Producteigenschap

Volledig gesloten en weerbestendige behuizing---Gemaakt van gegalvaniseerd staal of aluminiumlegering, gecoat met corrosiewerende verf, geschikt voor installatie buitenshuis.

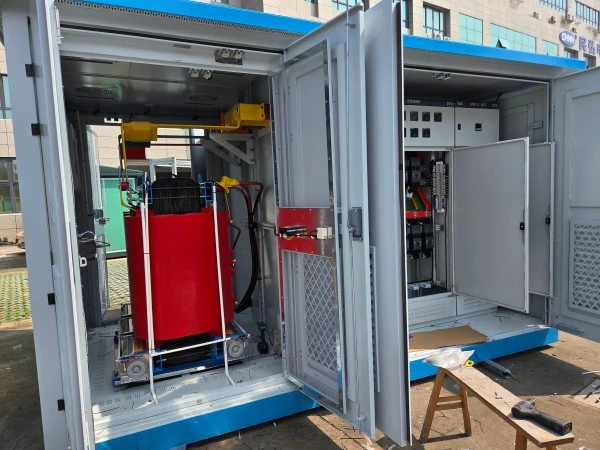

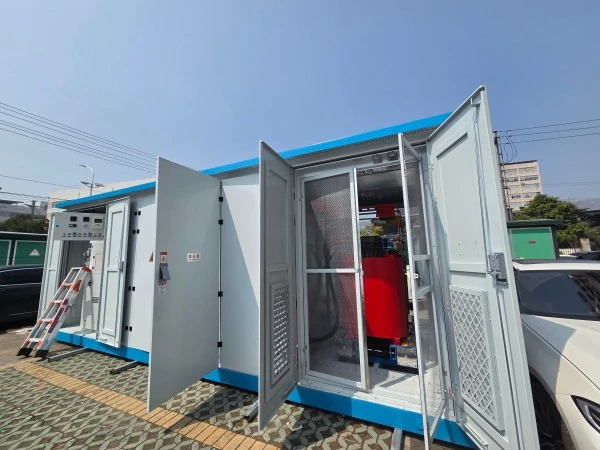

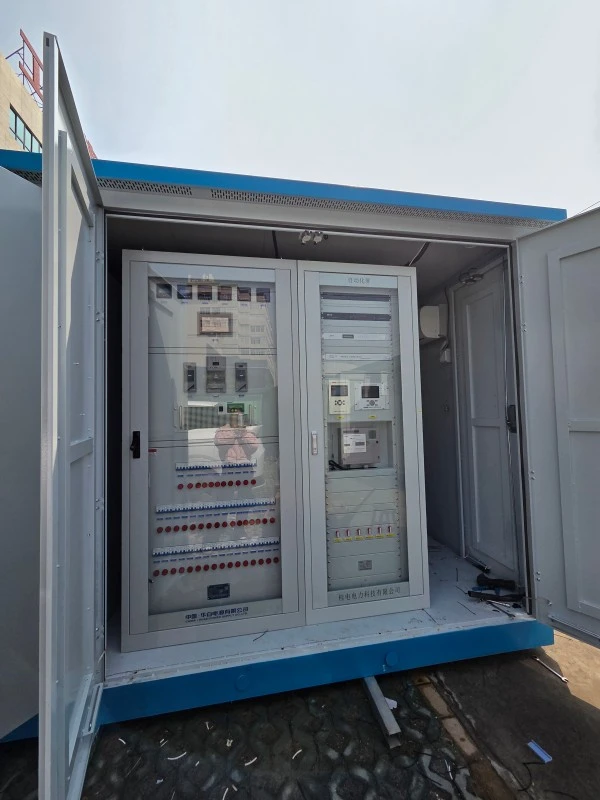

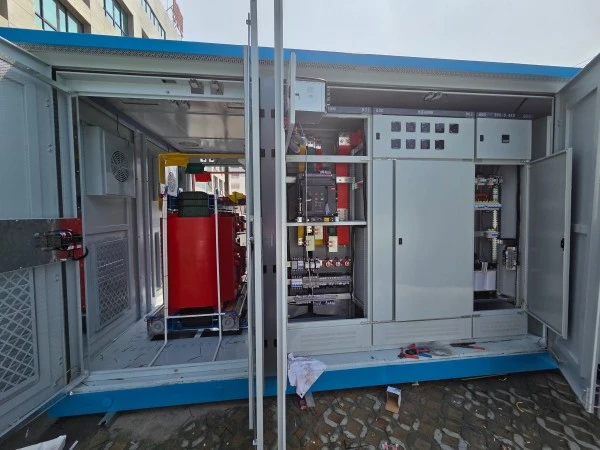

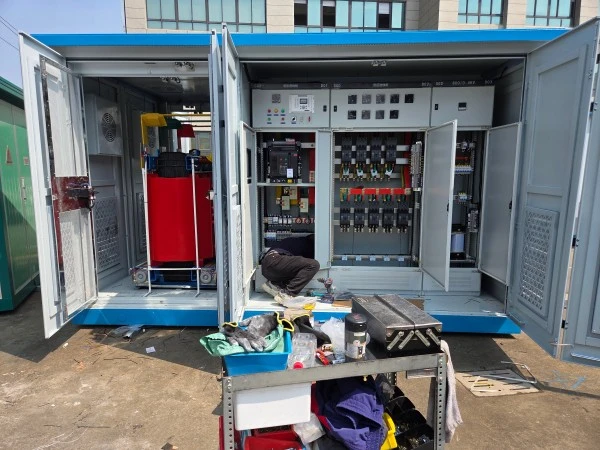

Modulaire interne lay-out --- Afzonderlijke compartimenten voor HV-schakelapparatuur, transformator en LV-distributie, met mechanische vergrendelingen om de veiligheid van de operator te garanderen.

Intelligent koelsysteem --- Temperatuurgeregelde ventilatoren voor droge transformatoren of gegolfde radiatorpanelen voor in olie ondergedompelde units, die automatisch worden geactiveerd wanneer de temperatuur het instelpunt overschrijdt.

Bescherming tegen vlambogen en overbelasting --- Uitgerust met SF6- of vacuümstroomonderbrekers, gezekerde schakelaars en overspanningsbeveiligingsapparaten (SPD) om te voldoen aan de IEC 62271-202-normen.

Gebruiksvriendelijke interface---Lokaal touchscreendisplay (optioneel) toont realtime gegevens en foutregistraties, terwijl externe toegang via smartphone-app beschikbaar is voor onderhoudspersoneel.

Geluidsarme werking --- Geluidsniveau ≤55 dB(A) voor residentiële toepassingen, bereikt door trillingsdempende steunen en akoestische isolatiepanelen.

Antidiefstal- en beveiligingsontwerp --- Robuuste sloten, deursensoren en optionele CCTV-integratie maken het slimme, vooraf geïnstalleerde transformatorstation van het Europese type geschikt voor afgelegen, onbeheerde locaties.

Producttoepassing

Het Smart vooraf geïnstalleerde transformatorstation van het Europese type wordt veel gebruikt in:

Stedelijke stroomdistributie

Wooncomplexen, winkelcentra, hotels en ziekenhuizen waar de ruimte beperkt is en brandveiligheid van cruciaal belang is.

Ondergrondse parkeerterreinen of dakinstallaties profiteren van het compacte, olieopvangende ontwerp.

Hernieuwbare energieprojecten

Zonneparken en windparken op land vereisen een snelle inzet en weerbestendigheid. Dit onderstation kan naadloos worden geïntegreerd met PV-omvormers en windturbine-omvormers.

Infrastructuur en openbare voorzieningen

Luchthavens, metrostations, tunnels en bruggen vertrouwen op de hoge betrouwbaarheid en bewaking op afstand om ononderbroken verlichting en ventilatie te garanderen.

Industriële en mijnbouwlocaties

Fabrieken, chemische fabrieken en mijnen gebruiken het vooraf geïnstalleerde Smart-transformatorstation van het Europese type om netstoringen te isoleren en gevoelige machines te beschermen.

Tijdelijke en noodstroomvoorziening

Bouwplaatsen, rampenbestrijdingszones en buitenevenementen profiteren van het plug-and-play-karakter en de gemakkelijke verplaatsing.

Productiedetails

Behuizing en mechanisch ontwerp

De buitenbehuizing van het vooraf geïnstalleerde Smart-transformatorstation van het Europese type is vervaardigd met behulp van lasergesneden, gebogen en gelaste staalplaten. Na het lassen wordt de gehele behuizing gestraald om kalkaanslag te verwijderen, gevolgd door een elektrostatische poedercoating met een minimale dikte van 80 µm. Dit biedt C5-M-corrosiebestendigheid (ISO 12944) voor kust- of industriële omgevingen.

Deuren zijn uitgerust met polyurethaanpakkingen, compressiegrendels en verwijderbare scharnieren. Een schuin dak voorkomt dat water zich ophoopt, en de basiskanalen zijn voorzien van vorkheftruckzakken en hijsogen voor eenvoudig transport.

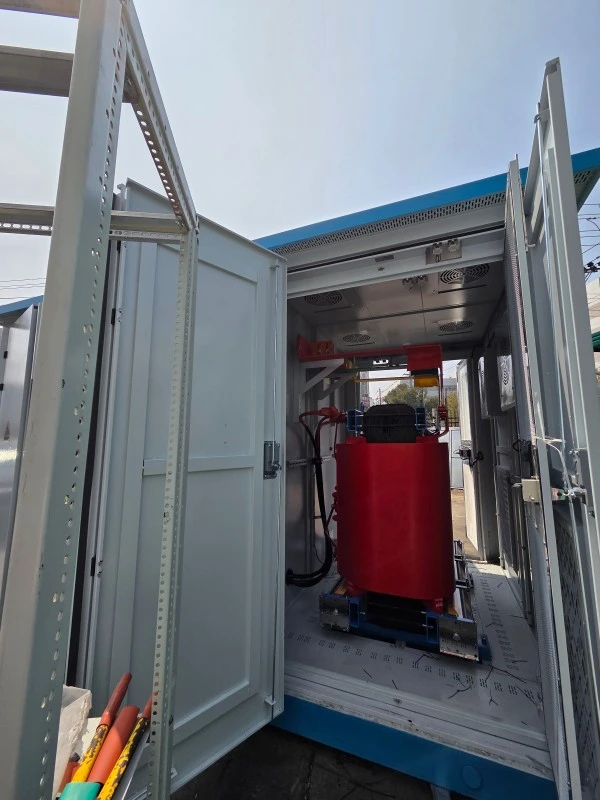

Transformatorkern en wikkelingen

We gebruiken koudgewalst, korrelgeoriënteerd siliciumstaal met een hoge permeabiliteit (0,23 mm of 0,27 mm) met stapsgewijze verbindingen om de nullaststroom te verminderen. Wikkelingen zijn gemaakt van zuurstofvrij koper- of aluminiumfolie (voor laagspanning) en ronde koperdraad (voor hoogspanning). Voor droge versies wordt epoxyhars van klasse H vacuümgegoten om holtes te elimineren en een gedeeltelijke ontlading <10pC te bereiken. Voor in olie ondergedompelde versies gebruiken we minerale olie of natuurlijke estervloeistof met een gegolfde tank om de uitzetting van de olie op te vangen.

Schakelapparatuur en rails

In het Smart, vooraf geïnstalleerde transformatorstation van het Europese type, bevindt zich in het HV-compartiment een lastscheidingsschakelaar of stroomonderbreker (SF6 of vacuümtype) met zichtbare verbreekcontacten. Het laagspanningscompartiment omvat een hoofdstroomonderbreker met gegoten behuizing (MCCB), voedingsonderbrekers en een railsysteem met een vermogen tot 4000 A. Alle rails zijn van vertind koper met warmtekrimpisolatie.

Intelligent monitoringsysteem (optioneel)

We integreren een slimme RTU (remote terminal unit) die driefasige spanningen, stromen, actief/reactief vermogen en harmonischen tot de 31e orde meet. Gegevens worden elke 5 minuten geregistreerd en 90 dagen bewaard. Alarmen voor overspanning, onderspanning, overtemperatuur en het openen van de deur worden verzonden via sms of e-mail.

Kwaliteit testen

Elk Smart vooraf geïnstalleerd transformatorstation van het Europese type ondergaat 100% fabriekstests:

1. Diëlektrische weerstandstest (2,5 kV gedurende 1 minuut)

2. Dynamische kortsluittest (gesimuleerd)

3. IP54-test op waterdichtheid

4. Temperatuurstijgingstest (8 uur bij volledige belasting)

5. Meting van gedeeltelijke ontlading (≤10pC voor droog type)

6. Bij elke zending worden testrapporten geleverd, die voldoen aan de normen IEC 62271-202, GB/T 17467 en EN 61330.
