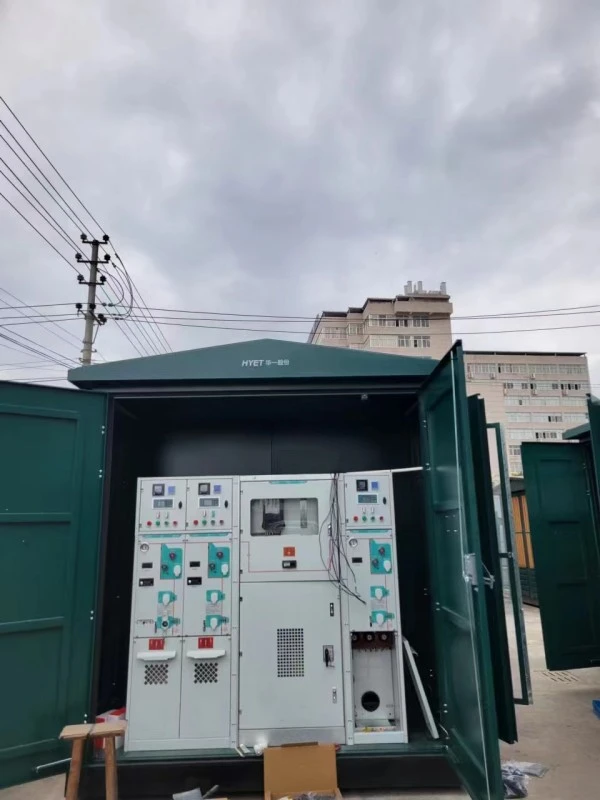

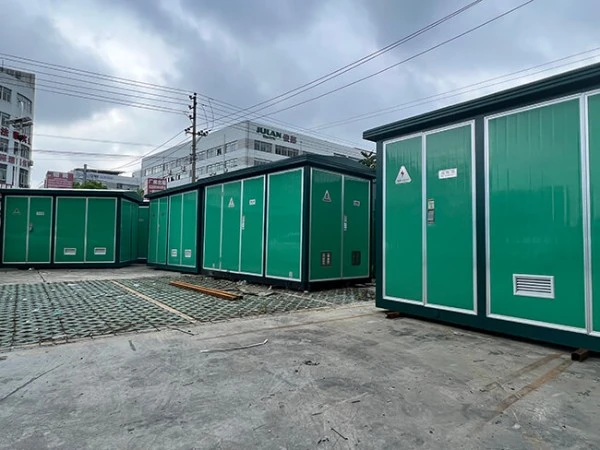

Geprefabriceerd compact onderstation van het Europese type

Een geprefabriceerd compact substation van het Europese type is een in de fabriek geassembleerde, omsloten stroomdistributie-eenheid met drie kamers, ontworpen voor het ontvangen, transformeren en distribueren van middenspanningselektriciteit naar laagspanningsbelastingen. In tegenstelling tot traditionele, van beton gebouwde onderstations waarvoor wekenlange bouwwerkzaamheden ter plaatse nodig zijn, wordt deze unit klaar voor aansluiting geleverd.

Wat is het?

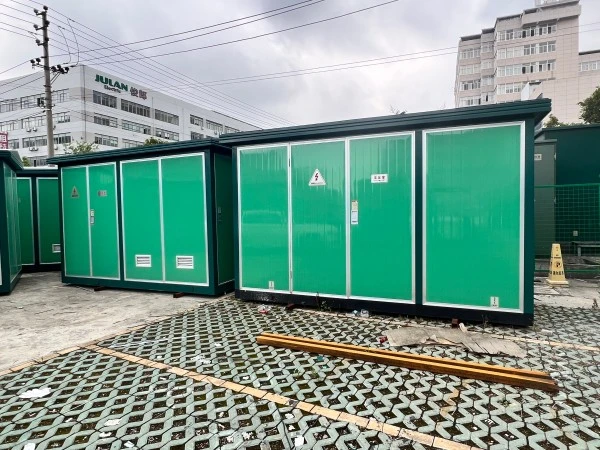

Het geprefabriceerde compacte Europese onderstation (ook bekend als aEuropees boxstation) bestaat uit drie verschillende, gescheiden compartimenten:

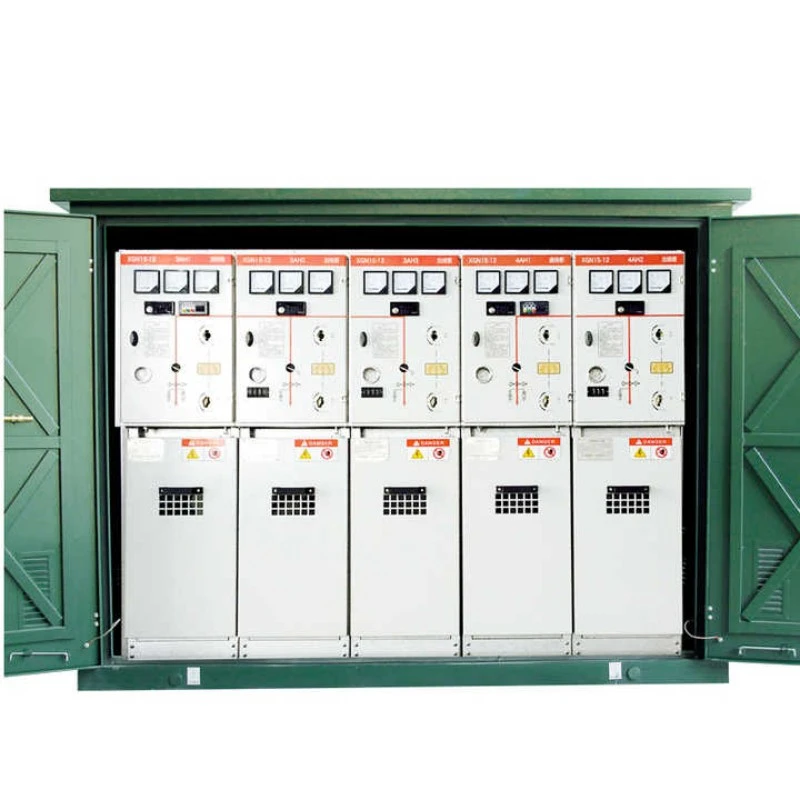

1. Hoogspanningscompartiment (HV): Bevat schakelapparatuur, beveiligingsrelais en meetapparatuur.

2. Transformatorcompartiment: Bevat een in olie ondergedompelde of droge transformator.

3. Laagspanningscompartiment (LV): Bevat distributiepanelen, stroomonderbrekers en uitgaande feeders.

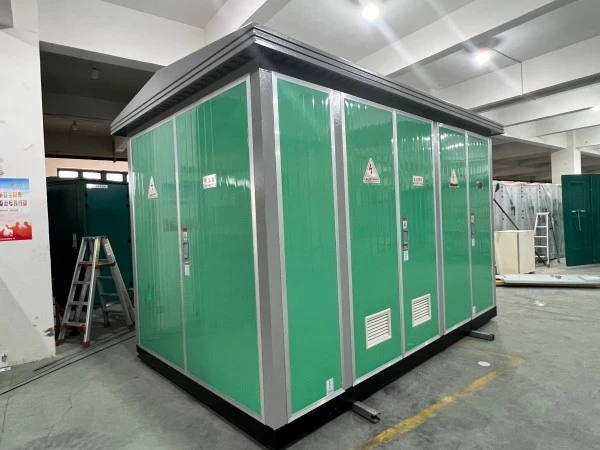

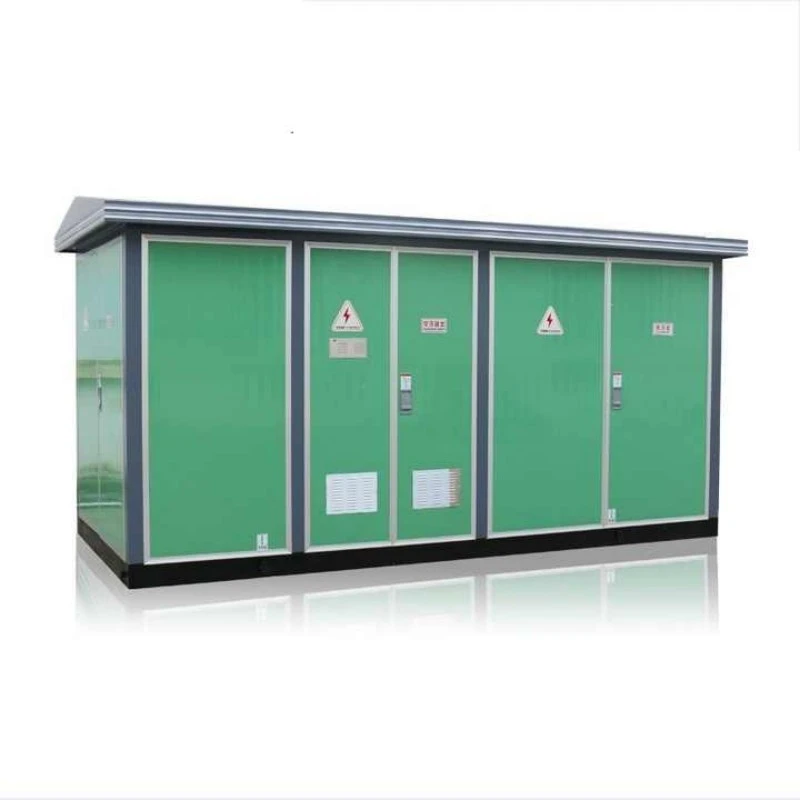

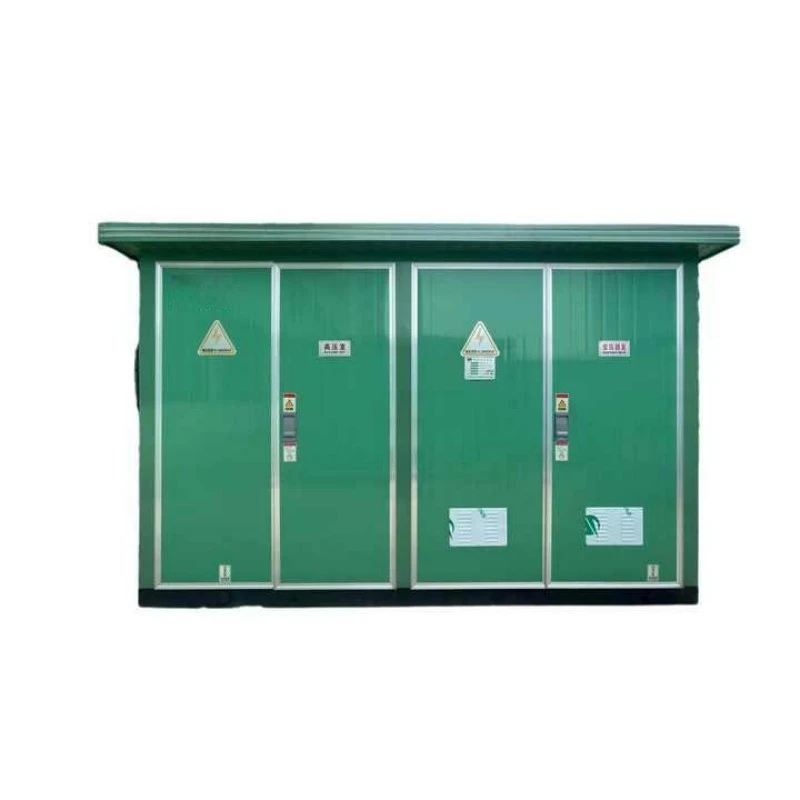

Deze drie kamers zijn gerangschikt in een "I"- of "II"-vorm binnen een enkele, weerbestendige stalen of composietbehuizing. Elk compartiment is fysiek gescheiden door metalen scheidingswanden om de verspreiding van fouten te voorkomen.

Wat kan het doen?

Deze apparatuur vervult drie kernfuncties:

1. Step-down spanningsconversie: Converteert binnenkomende middenspanning (6kV, 10kV, 20kV, 35kV) naar bruikbare laagspanning (400V, 230V).

2. Bescherming en isolatie: Isoleert automatisch defecte circuits via zekeringen of stroomonderbrekers, waardoor stroomafwaartse activa worden beschermd.

3. Belastingbeheer: Verdeelt de stroom over meerdere uitgaande circuits, waardoor selectief schakelen, meten en monitoren mogelijk is.

Omdat het geprefabriceerde compacte Europese substation in de fabriek vooraf is bedraad en getest, elimineert het complexe bedradingsfouten ter plaatse. Het dient als zenuwcentrum voor de uiteindelijke stroomdistributie in woonblokken, fabrieken, zonneparken en EV-laadstations.

Productvoordelen

Wanneer u kiest voor het geprefabriceerde compacte Europese substation van Lugao Power, krijgt u vijf duidelijke concurrentievoordelen ten opzichte van conventionele substations en Amerikaanse alternatieven.

Voordeel 1: Superieure personeelsveiligheid

Het "gecompartimenteerde" ontwerp met drie compartimenten is het kenmerk van elk echt geprefabriceerd compact Europees onderstation. Elke sectie is volledig vergrendeld met mechanische en elektrische vergrendelingen. De laagspanningsdeur kan bijvoorbeeld niet openen tenzij de hoofdonderbreker UIT staat; de HV-deur kan niet openen tenzij de aardingsschakelaar GESLOTEN is. Deze sequentiële veiligheidslogica voorkomt blootstelling aan live fronten, waardoor het risico op vlambogen voor operators drastisch wordt verminderd. Substations van het Amerikaanse type hebben daarentegen vaak blootliggende onderdelen onder spanning tijdens het vervangen van zekeringen.

Voordeel 2: Ononderbroken stroomvoorziening

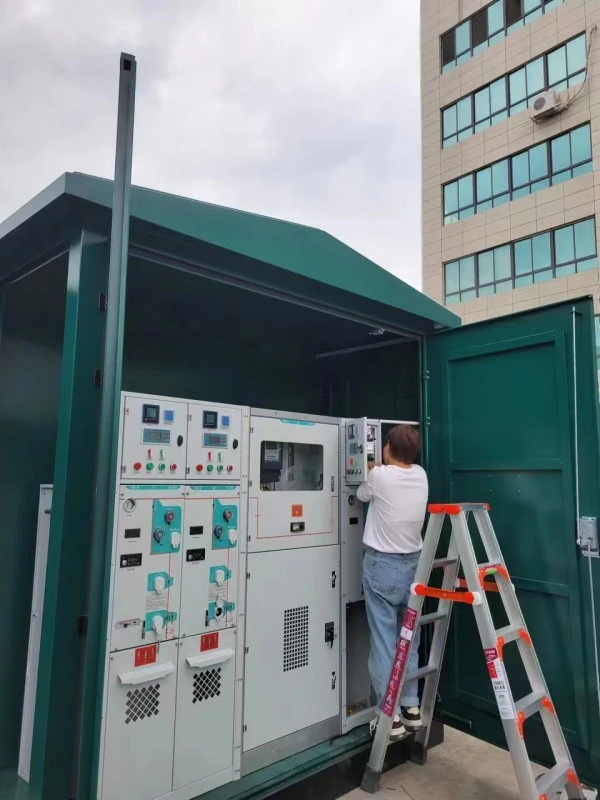

In tegenstelling tot units van het Amerikaanse type waarbij voor het vervangen van een zekering de gehele transformator moet worden uitgeschakeld, maakt ons geprefabriceerde compacte Europese onderstation onafhankelijk onderhoud mogelijk. U kunt het LV-compartiment openen voor meteruitlezing terwijl de HV-zijde onder spanning blijft staan. Meer geavanceerde versies zijn geschikt voor een lusschakelende RMU (Ring Main Unit), waardoor een "twee-in, twee-uit"-configuratie mogelijk wordt die de stroom naar stroomafwaartse klanten in stand houdt, zelfs tijdens stroomopwaartse fouten. Dit maakt het onmisbaar voor ziekenhuizen en datacenters.

Voordeel 3: Uitstekend thermisch beheer

Elk transformatorcompartiment is voorzien van geforceerde ventilatie (automatische thermostatisch geregelde ventilatoren) plus natuurlijke convectielamellen. Door de fysieke scheiding heeft de door de transformator gegenereerde warmte geen invloed op de gevoelige elektronische relais in het HV-compartiment. Uit onze tests blijkt dat de interne temperatuur tijdens piekbelastingen in de zomer 15–20°C lager blijft dan niet-gesegmenteerde ontwerpen, waardoor de levensduur van de isolatie direct wordt verlengd.

Voordeel 4: Extreem aanpassingsvermogen aan de omgeving

De behuizing is gebouwd volgens minimaal IP54 (stofdicht en beschermd tegen waterstralen) en is bestand tegen zoutnevel, zandstormen en zware regen. Een luchtspleet van 40 mm plus anticondensatieverwarmers voorkomen intern vocht. Bedrijfsbereik: -40°C tot +55°C. Deze robuustheid is de reden waarom het geprefabriceerde compacte Europese substation de standaardkeuze is voor kustwindparken en zonne-energieprojecten in de woestijn.

Voordeel 5: Lagere Total Cost of Ownership (TCO)

De initiële aankoopprijs kan 15-20% hoger zijn dan die van een vergelijkbaar Amerikaans type, maar de TCO over 20 jaar is 30% lager. Waarom? Units van het Europese type hebben vervangbare, modulaire componenten (u vervangt alleen een defecte zekering, niet de hele stroomrail). Olieopvangbakken voorkomen boetes voor bodemverontreiniging. Minimale civiele werkzaamheden (slechts een vlakke betonnen vloer) in plaats van het bouwen van een betonnen kamer, besparen $ 5.000 - $ 10.000 per eenheid aan installatiearbeid.

Producteigenschappen

Hieronder vindt u de specifieke technische kenmerken van ons geprefabriceerde compacte Europese onderstation:

Productiedetails

Lugao Power produceert elk geprefabriceerd compact Europees type substation in onze ISO 9001-gecertificeerde fabriek van 25.000 m². Hieronder vindt u de belangrijkste productiedetails die onze kwaliteit onderscheiden.

Materiaalkeuze

Staal: geïmporteerd DX51D+Z275 gegalvaniseerd staal, geschoren en gebogen op een CNC-revolverpons (tolerantie ± 0,2 mm).

GRP (Glass Reinforced Polyester): Aangeboden voor bestellingen aan de kust – geen corrosie, maar hogere kosten. Brandvertragend klasse VO (UL94).

Transformatorkern: amorf metaal of CRGO-siliciumstaal (kwaliteit M5, dikte 0,23 mm). Nullastverlies verminderd met 70% vergeleken met standaard staal.

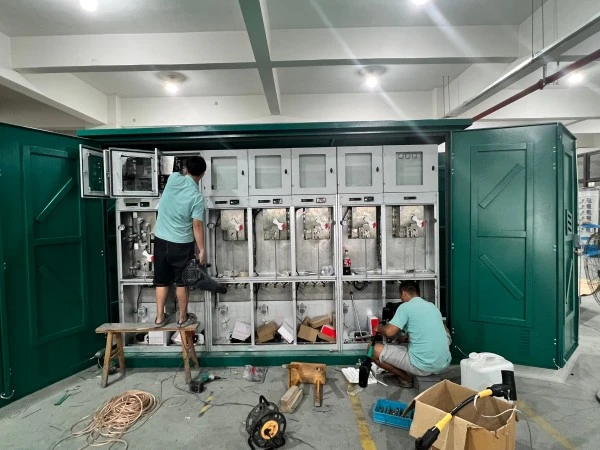

Assemblageproces

Compartimentfabricage: Afzonderlijke lasmallen voor HV-, Transformator- en LV-secties. Elk compartiment wordt op lekkage getest met een zeepoplossing (voor het vasthouden van olie).

Verven: Voorbehandeling (ontvetten, fosfateren) → Epoxyprimer (80μm) → Polyester toplaag (70μm). Zoutsproeitest: 720 uur zonder kruip.

Interne bedrading: Halogeenvrije, 90°C-gecertificeerde koperen kabels, gekrompen met zeskantige matrijzen (uittrektest >200N). Alle klemmen zijn voorzien van krimpkousmarkeringen.

Transformatorinstallatie: Oliegevulde transformatoren ondergaan een vacuümdroging (restvocht <0,5%). Droge transformatoren worden tweemaal onder vacuümdruk (VPI) geïmpregneerd.

Kwaliteitscontrolecontroles

1. Diëlektrische test: 28 kV/1min voor HV-zijde; 3kV/1min voor LV-zijde.

2. Warmtebedrijf: volledige belasting bij een omgevingstemperatuur van 40 °C gedurende 8 uur; temperatuurstijging bewaakt door 12 PT100-sensoren.

3. IP-test: Stofkamer gedurende 8 uur, gevolgd door waterstraaltest (mondstuk van 12,5 mm bij 100 liter/min).

4. Functionele vergrendelingstest: 50 open-dicht-cycli op elke schakelaar.

Aanpassingsopties

1. Kleur: RAL 7035 (lichtgrijs) standaard; elke RAL-code op aanvraag (+15 dagen levertijd).

2. Kabelinvoer: onderkant (via plint) of zijkant (wartelplaten).

3. Slimme functies: IoT-compatibele bewaking op afstand (stroom, spanning, temperatuur, deurstatus) via 4G/WiFi.

Verpakking, verzending, garantie

Verpakking en verzending

Elk geprefabriceerd compact Europees onderstation wordt gehesen met behulp van vier ingebouwde hijsogen (getest tot 2× brutogewicht). Verpakkingsprocedure:

● Interieur: Zakken met silicageldroogmiddel (2 kg) in elk compartiment om transportvocht te absorberen.

● Kabelingangen: afgedicht met plastic doppen en zelfvulcaniserende tape.

● Buitenkant: omwikkeld met VCI-folie (Vapor Corrosion Inhibitor), vervolgens bedekt met een robuust, waterdicht zeildoek.

● Kratten: vastgeschroefd op een stalen transportsteun (1200 mm hoogte voor vorkheftruckkokers). Hoekbeschermers en omsnoeringsbanden.

Doorlooptijd: 25 werkdagen voor standaard 630kVA-unit; 35 dagen voor aangepaste bestellingen (inclusief slimme meters).

Garantie en after-sales

Garantieperiode: 12 maanden vanaf de datum van inbedrijfstelling of 14 maanden vanaf verzending (afhankelijk van wat zich het eerst voordoet).

Dekking: Alle fabricagefouten in materialen of vakmanschap. Dekt geen schade als gevolg van blikseminslag, overstroming, overbelasting buiten het typeplaatje of ongeoorloofde wijzigingen.
