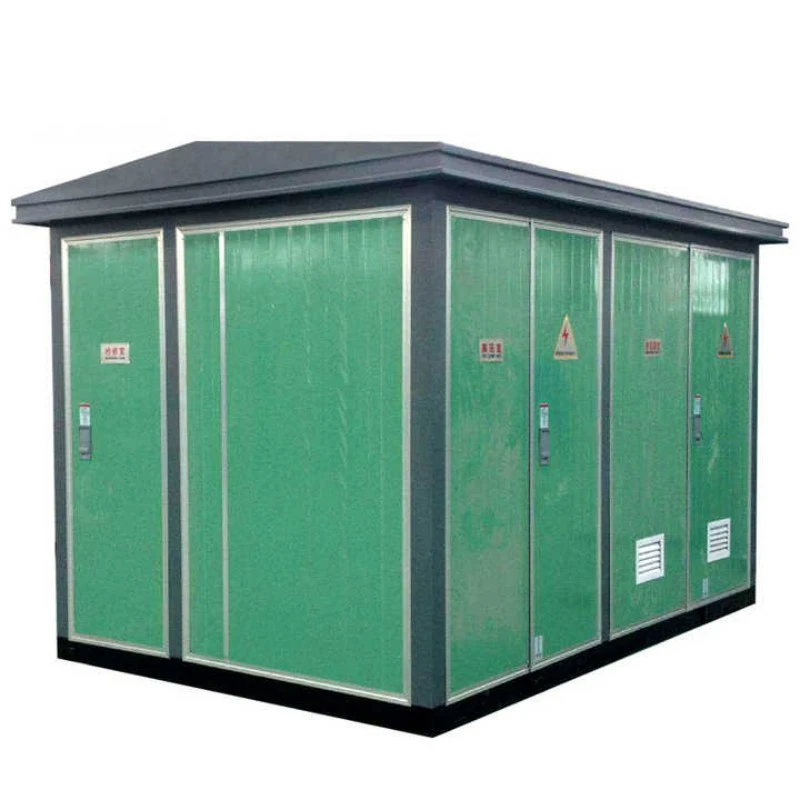

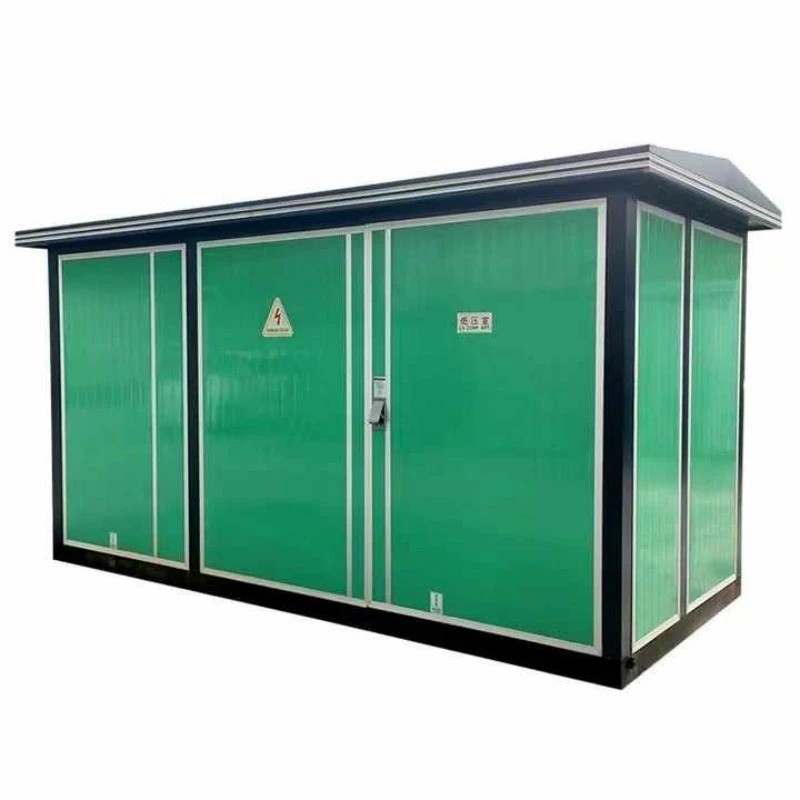

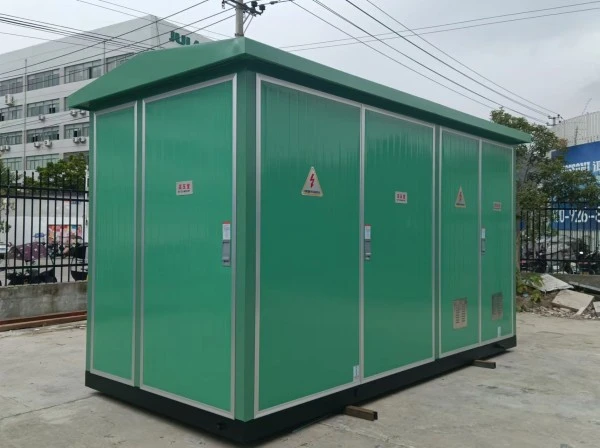

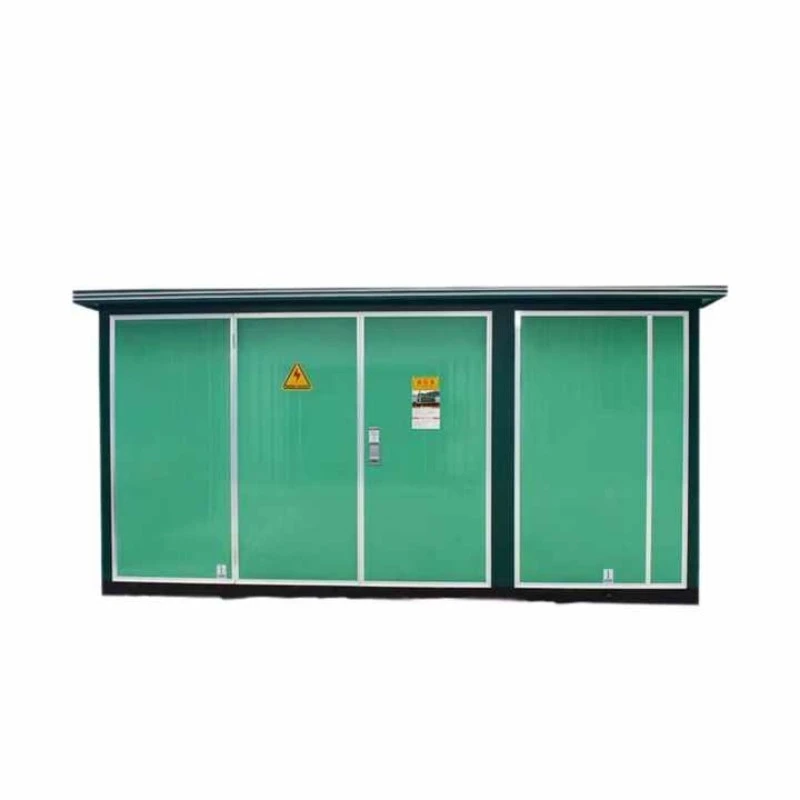

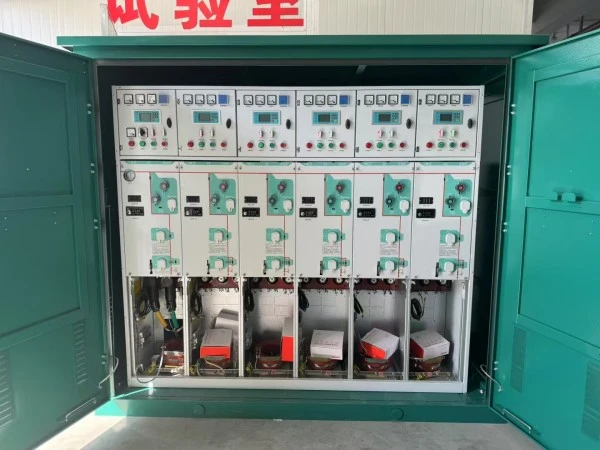

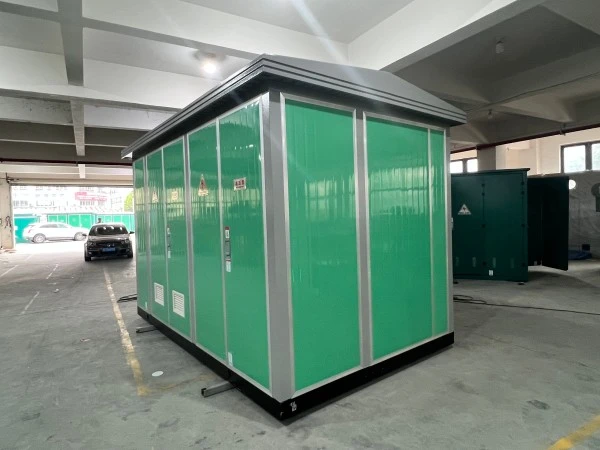

Windenergie verpakt Europees type onderstation

Het Wind Power Packaged European Type Substation is een in de fabriek gemonteerde, compacte energieconversie-eenheid die speciaal is ontworpen om middenspanningselektriciteit van een of meerdere windturbines te verzamelen, deze naar een netcompatibel niveau te brengen en zowel de turbine als het nutsnetwerk te beschermen tegen elektrische storingen.

In tegenstelling tot generieke box-substations is deze unit speciaal gebouwd voor de unieke eisen van windopwekking:

● Hoge trillingstolerantie: versterkte interne rails en anti-loslating hardware.

● Grote spanningsschommeling: verwerkt uitgangsschommelingen van 400 V (turbineterminal) tot 35 kV (verzamelnet).

● Klaar voor monitoring op afstand: geïntegreerde SCADA-poorten voor turbinecontrolekamers.

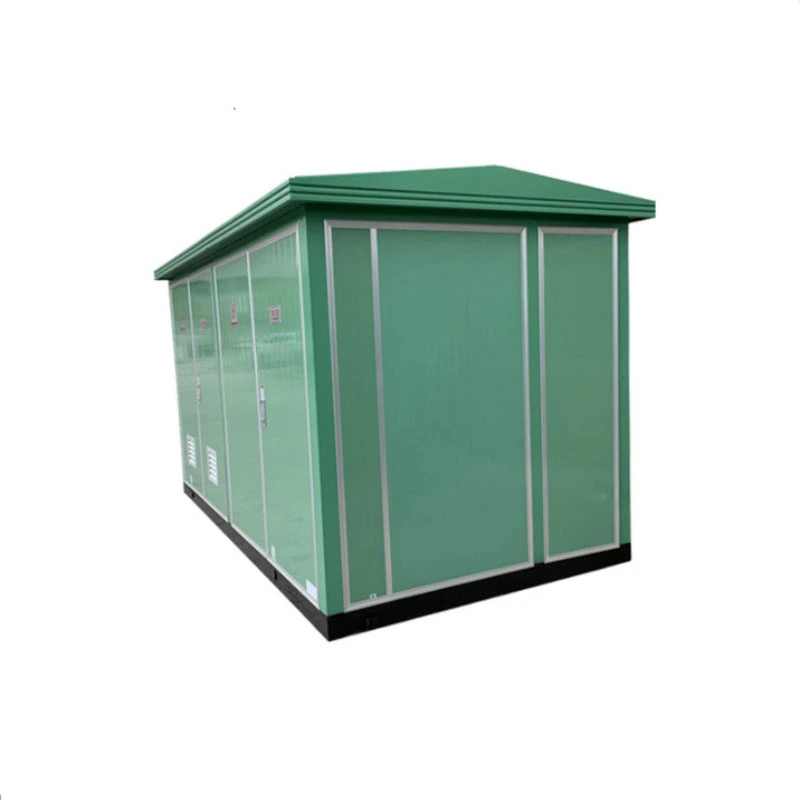

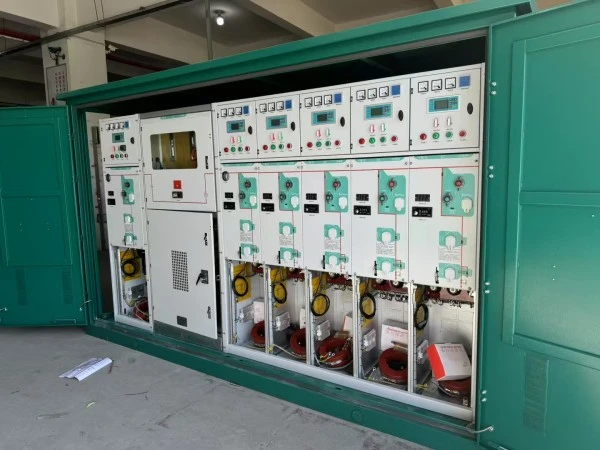

Fysiek handhaaft het onderstation van het Europese windenergiepakket de klassieke Europese architectuur met drie compartimenten (HV-zijde, transformator, LV-zijde), maar voegt windspecifieke kenmerken toe: een speciaal interfacebeschermingsrelais, harmonische filterterminals en een weerbestendige behuizing die geschikt is voor zoutnevel aan de kust.

Wat kan het doen?

Primaire functie: Fungeert als de elektrische interface tussen een windturbinegenerator en het middenspanningsverzamelnetwerk.

Vier kerntaken:

1. Spanningstransformatie:Converteert de uitgangsspanning van de turbine (doorgaans 690 V) naar de verzamelnetspanning (10 kV–35 kV) met behulp van een step-up transformator die zich in de unit bevindt.

2. Foutisolatie:Koppelt de turbine automatisch los als netparameters (spanning, frequentie) buiten de toegestane limieten komen, waardoor beide activa worden beschermd.

3. Conditionering van de stroomkwaliteit:Biedt aarding, overspanningsafleiders en filterpunten om de harmonischen te verminderen die worden gegenereerd door aandrijvingen met variabele frequentie in de turbine.

4. Energiemeting en -monitoring:Bevat CT's en PT's van nutskwaliteit voor het meten van feed-in-tarieven en het op afstand volgen van prestaties.

Omdat het onderstation van het Europese windenergiepakket volledig voorbedraad en getest arriveert, vermijden ontwikkelaars van windparken maandenlange elektrische montage ter plaatse. Eén eenheid bedient ofwel een enkele grote turbine (2 MW – 6 MW) of een klein cluster van kleinere turbines in een "daisy chain" -configuratie.

Productparameter

Hieronder vindt u de standaard technische specificaties voor het Windpower Packaged European type Substation van Lugao Power. Aangepaste beoordelingen beschikbaar op aanvraag.

Producteigenschap en toepassing

Vraag 1: Wat maakt het onderstation van het windenergiepakket van het Europese type anders dan een standaard Europees onderstation?

A: Drie windspecifieke kenmerken. Ten eerste is de transformator in een onderstation van het Europese windenergiepakket ontworpen voor een bidirectionele energiestroom en frequente spanningsschommelingen; turbines gaan voortdurend op en neer. Ten tweede bevat het LV-compartiment een speciaal beveiligingsrelais voor de netinterface dat binnen 100 ms uitschakelt als de netspanning of -frequentie afwijkt, zoals vereist door de interconnectienormen voor nutsvoorzieningen (bijv. IEEE 1547, IEC 61727). Ten derde maakt de hele behuizing gebruik van trillingsdempers op alle elektrische contacten; bij standaardeenheden zou de schroef na zes maanden loskomen in de buurt van een turbine.

Vraag 2: Hoe gaat dit apparaat om met blikseminslagen die vaak voorkomen in open windparken?

A: Elk onderstation van het Europese type windenergie is uitgerust met overspanningsafleiders van het type 1+2 aan zowel HV- als LV-zijde (ontladingscapaciteit 25 kA per pool). Bovendien heeft de transformatortank een directe aardingsaansluiting voor koperen kabel van 120 mm². In onze fabriekstest simuleren we bliksemimpulsen van 10/350 μs tot 100 kA zonder interne flashover.

Vraag 3: Kan dit onderstation worden gebruikt voor zowel onshore als offshore windenergie?

A: Aan land – absoluut. Voor offshore bieden wij een geüpgradede versie aan, het "Offshore Pakket". Het standaard onderstation van het Europese windenergiepakket heeft een IP54-classificatie, geschikt voor kustgebieden aan land. Voor offshore (op turbineplatform of jacketfundering) upgraden we naar IP66, gebruiken we C5-M maritieme coating (meer dan 400 μm dik) en vervangen we alle standaard stalen bouten door 316L roestvrij staal. De transformatorolie is vervangen door natuurlijke ester (biologisch afbreekbaar) om aan de milieuvoorschriften te voldoen.

Vraag 4: Wat zijn de meest voorkomende toepassingsscenario's voor dit apparaat?

A: Vier primaire toepassingen:

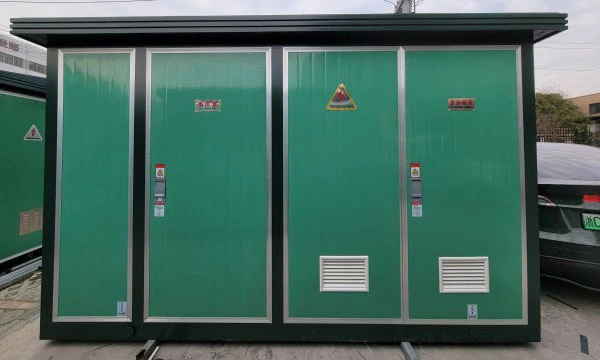

Productiedetails

Hoe Lugao Power een beter Europees onderstation met windenergie bouwt

Detail 1: Anti-vibratietechniek

De meeste storingen in onderstations in windparken zijn terug te voeren op losse verbindingen als gevolg van constante turbine-oscillatie (0,5–2 Hz). Onze oplossing: elke railverbinding maakt gebruik van Belleville-schijfveren onder de boutkop, waardoor de klemkracht behouden blijft, zelfs als componenten trillen. Klemmenblokken zijn van het kooiklemtype (geen schroefklem). Interne kabelbinders zijn vervangen door roestvrijstalen sluitriemen. Resultaat: na 5.000 uur gesimuleerde trillingen (2 g, 5–200 Hz sweep) blijft het koppelbehoud >90% van de oorspronkelijke waarde.

Detail 2: Transformatorontwerp voor windbelastingscyclus

Standaard distributietransformatoren zien constante belastingen. Windtransformatoren zien snelle schommelingen van 0% naar 110% in minder dan 10 seconden. OnsWindenergie Verpakt Europees type onderstationmaakt gebruik van een kern met hoge kortsluitsterkte en een axiale klemdruk van 4,5 MPa (vs. industriestandaard 2,5 MPa). De wikkelingen zijn continu getransponeerde geleiders (CTC) in plaats van meerdere parallelle strengen, waardoor circulerende stroomverliezen tijdens ongebalanceerde belastingen worden geëlimineerd. We voegen ook glasvezeltemperatuursensoren toe die rechtstreeks in de LV-wikkeling zijn ingebed (niet alleen oliethermometers aan de bovenkant), waardoor realtime hotspotgegevens naar de turbinecontroller worden gestuurd.

Detail 3: Corrosiebescherming voorbij verf

Windparken bevinden zich in klasse C3 (binnenland) tot C5-M (offshore) omgevingen. Standaard poedercoating faalt bij snijranden. Ons proces:

1. Randafdichting: Elke lasergesneden rand wordt vóór het verven voorzien van een laagje epoxyrandafdichting.

2. Zinkrijke primer: 80 μm epoxyprimer met 95% zinkstof (opofferingsbescherming).

3. Tussenlaag: 100 μm high-build epoxy.

4. Aflak: 80 μm polyurethaan (RAL 7035 lichtgrijs, of op maat).

Totale DFT (droge laagdikte) = minimaal 260 μm. Zoutsproeitest gedurende 1.500 uur zonder kruip (ASTM B117).

Ons voordeel ten opzichte van concurrenten

Waarom kiezen voor Lugao Power voor windenergie-substations?

10+ jaar productie van elektrische apparatuur

Toegewijd transformator- en MV-schakelapparatuur-engineeringteam

Oplossingen voor windenergie-substations van 1MVA tot 8MVA

Fabriekstesten vóór verzending

Op maat gemaakte ontwerpen voor windenergieprojecten op land en aan de kust

IEC-conforme productie en testen
