Europese fabrikant van typesubstations die betrouwbare stroomoplossingen levert

Wanneer nutsingenieurs distributienetwerken plannen in industrieparken en commerciële complexen, vragen ze zich vaak af: welke substationconfiguratie biedt superieure onderhoudsgemak en modulaire flexibiliteit voor de groeiende belastingseisen? Lugao Power Co., Ltd. beantwoordt dit met onze Europese Type Substation-oplossingen, ontworpen met een kamergebaseerde modulaire configuratie die hoogspanningsschakelapparatuur, transformator- en laagspanningscompartimenten scheidt binnen één enkele behuizing, waarbij prioriteit wordt gegeven aan onderhoudstoegankelijkheid en operationele flexibiliteit voor IEC-standaardregio's wereldwijd.

Hoe te kiezen tussen Europees enAmerikaanse onderstationsvoor uw project?

Bij het evalueren van gekwalificeerde leveranciers van Box-Type Transformer Substation-leveranciers vragen technische inkoopteams zich voortdurend af: moeten we Europese of Amerikaanse ontwerpnormen specificeren voor ons distributienetwerk? Het antwoord hangt af van de toepassingscontext, onderhoudsstrategie en regionale netwerkvoorkeuren.

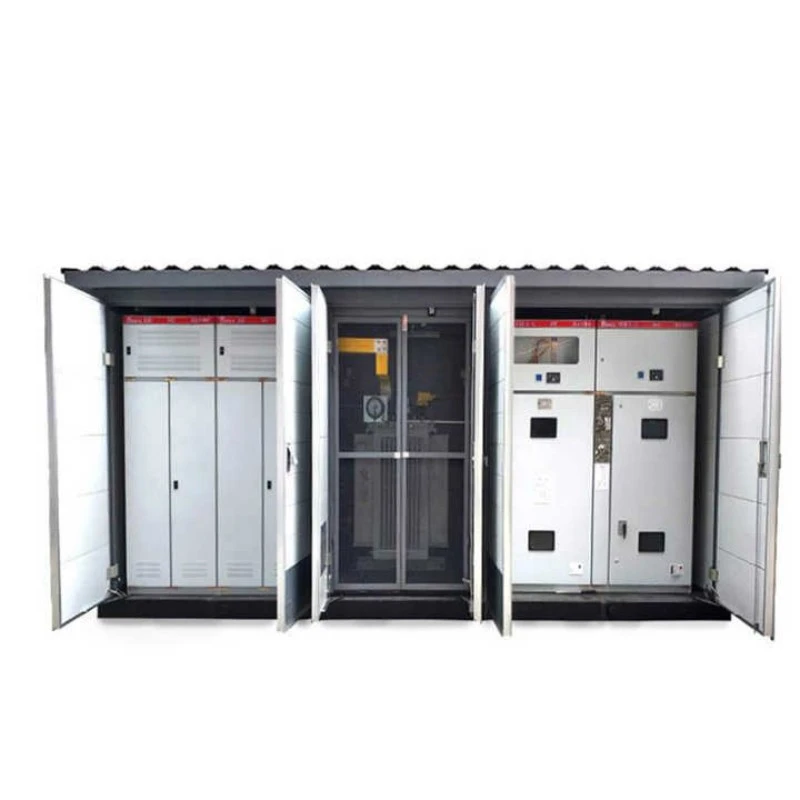

Substations van het Europese type hebben een kenmerkende kamergebaseerde, modulaire configuratie met afzonderlijke hoogspanningsschakelapparatuur, transformator en laagspanningscompartimenten binnen één enkele behuizing. Deze ontwerpfilosofie geeft prioriteit aan onderhoudsgemak en operationele flexibiliteit, biedt plaats aan zowel olie-ondergedompelde als droge transformatoren en biedt tegelijkertijd voldoende werkruimte voor inspectie- en onderhoudspersoneel. Deze configuratie wordt algemeen toegepast in industrieparken, commerciële complexen en gemeentelijke infrastructuurprojecten in IEC-standaardregio's waar de onderhoudsfrequentie hoger is en de toegang tot diensten van cruciaal belang is.

Het modulaire ontwerp van de ruimte maakt onafhankelijke toegang tot elk compartiment mogelijk, wat betekent dat onderhoudspersoneel het schakelgedeelte kan onderhouden zonder de transformator spanningsloos te maken, of een defecte laagspanningsonderbreker kan vervangen zonder de hoogspanningsactiviteiten te verstoren. Deze operationele onafhankelijkheid vertaalt zich in verminderde downtime, lagere onderhoudskosten en verbeterde systeembeschikbaarheid voor kritieke infrastructuur.

Hoe ontwikkelt Lugao diëlektrische integriteit en thermische prestaties?

Substations van het Europese type moeten bestand zijn tegen bliksemstoten, schakeloverspanningen en continue door belasting veroorzaakte thermische spanningen in alle drie de compartimenten. Lugao European Type Substations zijn ontworpen met een hoog-diëlektrische fundering die is gevalideerd door middel van strenge tests: de stroomfrequentie is bestand tegen 42 kV gedurende één minuut en is bestand tegen bliksemimpulsen bij 75 kV aan de hoogspanningszijde, wat voldoet aan de IEC 62271-202-normen of deze zelfs overtreft. Deze drempelwaarden beschermen interne transformatorwikkelingen, schakelcomponenten en railsystemen tegen netstoringen.

Thermisch beheer is vooral van cruciaal belang in de configuratie op basis van gesloten ruimtes. Onze units van het Europese type zijn voorzien van geoptimaliseerde ventilatiewegen en warmteafvoerende oppervlakken die de warmte actief wegleiden van kritische componenten. Het transformatorcompartiment bevat speciale luchtstroomkanalen die plaatselijke hotspots voorkomen, waardoor thermische stabiliteit wordt gegarandeerd, zelfs bij continu gebruik op volle belasting. Deze thermische veerkracht verlengt de levensduur van de isolatie van de transformator en vermindert de onderhoudsfrequentie voor uw investering in een Power Transformer.

Welke structurele beschermingen en milieuaanpassingen zijn geïntegreerd?

Blootgesteld aan weer, stof en accidentele schokken, dient de behuizing van het onderstation als de eerste verdediging tegen aantasting van het milieu. Lugao substations van het Europese type bereiken IP44-beschermingsclassificaties en bieden effectieve weerstand tegen het binnendringen van vaste deeltjes en waterspatten. De behuizing is gemaakt van corrosiebestendig staal met corrosiewerende oppervlaktebehandelingen (≥2 mm dikte voor kritische componenten) en is bestand tegen extreme omgevingstemperaturen, hoge luchtvochtigheid en corrosieve kustatmosferen, waardoor de structurele integriteit tientallen jaren lang wordt gegarandeerd.

Het op de ruimte gebaseerde modulaire ontwerp maakt bovendien een verbeterde brandcompartimentering mogelijk. Elk compartiment kan onafhankelijk worden afgesloten met brandwerende barrières, waardoor de verspreiding van brand tussen secties wordt voorkomen en potentiële incidenten binnen de oorspronkelijke kamer worden beperkt. Deze brandveiligheidsfunctie is met name waardevol voor gebouwgeïntegreerde installaties in commerciële complexen en gemeentelijke infrastructuurprojecten.

Hoe valideert Lugao de weerstand tegen kortsluiting in modulaire ontwerpen?

Distributienetwerken hebben onvermijdelijk te maken met foutstromen. Over het vermogen van een onderstation om deze gebeurtenissen te overleven zonder interne vervorming of busbarschade valt niet te onderhandelen. Lugao European Type Substations worden getest op kortsluitvastheid (voorbeeldwaarden omvatten 20 kA RMS aan de hoogspanningszijde), waarbij inspecties achteraf de integriteit van de railverbinding bevestigen en geen structurele vervorming vertonen. De modulaire ruimteconfiguratie, met zijn robuuste compartimentering, verbetert feitelijk de storingsbeheersing door secties fysiek te scheiden, waardoor de verspreiding van fouten van het ene compartiment naar aangrenzende gebieden wordt voorkomen.

Welke capaciteits-, spannings- en configuratieopties kan Lugao leveren?

De ISO9001- en SGS-gecertificeerde productiewerkplaats van Lugao, uitgerust met professionele assemblagelijnen en testruimtes op vol vermogen, produceert Europese typesubstations in strikte overeenstemming met de internationale normen IEC, GB, CE en CCC, en ondersteunt directe plug-and-play-implementatie zonder dure aanpassingen aan de locatie.

Spanningsklassen en capaciteitsbereiken

· 30 kV / 35 kV Europees onderstation:Ontworpen voor onderstations voor elektriciteitsdistributie, collectorsystemen voor windparken en zware industriële zones die middenspanningstransformatie vereisen met robuuste kortsluitvastheid en lage gedeeltelijke ontladingsniveaus. Beschikt over aparte compartimenten voor HV-schakelapparatuur, transformator en LV-distributie.

· 24 kV (20 kV) slim/compact box-substation:Uitgerust met intelligente modules aan zowel HV- als LV-zijde, waardoor afstandsbediening, detectie, signalering en regeling voor toepassingen op het gebied van de automatisering van staatsnetwerken mogelijk zijn. Geschikt voor stedelijke hoogbouw, woonhuizen en gemeentelijke infrastructuur.

· 11 kV / 10 kV distributieonderstation:Ideaal voor commerciële complexen, woongemeenschappen en elektrificatieprojecten op het platteland. Beschikt over flexibele transformatoropties, waaronder olie-ondergedompelde of droge eenheden, waardoor onderhoudsvereisten voor conservatoren worden geëlimineerd en een betrouwbare werking in ruwe buitenomgevingen wordt gegarandeerd.

Transformator- en schakelapparatuuropties

Lugao biedt flexibele interne configuraties om aan specifieke projectvereisten te voldoen:

· Transformatortype:Volledig afgedichte opties voor olie-ondergedompeld (S9, S11, S13, SH15) of droog type (SCB10, SCB11, SCBH15), passend bij brandveiligheids- en milieuvoorkeuren.

· Hoogspanningsschakelapparatuur:XGN15-, HXGN17- of KYN28A-kasten met configuraties voor lastschakelaars of vacuümstroomonderbrekers, ondersteunende ringnetwerk-, terminal- of dubbele voedingsmodi.

· Laagspanningsdistributie:GGD-, GCS- of MNS-schakelapparatuur met inkomende, uitgaande en reactieve compensatiefuncties, ter ondersteuning van paneel- of kastgemonteerde structuren.

Hoe selecteert u het ideale onderstation van het Europese type voor stedelijke industriële locaties?

Voor industriële parken en commerciële complexen waar toegankelijkheid van de dienstverlening en operationele flexibiliteit van het grootste belang zijn, bieden onderstations van het Europese type duidelijke voordelen. Het op kamers gebaseerde modulaire ontwerp biedt voldoende werkruimte voor onderhoudspersoneel, waardoor efficiënte inspectie, testen en vervanging van componenten mogelijk is zonder aangrenzende activiteiten te verstoren. Hoewel de voetafdruk groter is dan die van het Amerikaanse type, verlaagt het verbeterde onderhoudsgemak de bedrijfskosten op de lange termijn en verbetert de systeembeschikbaarheid.Lugaobiedt op maat gemaakte footprint-optimalisatie, waardoor de totale grondoppervlakvereisten worden verminderd door gebruik te maken van schakelapparatuur met hoge dichtheid en geïntegreerde ontwerpen, terwijl de voordelen van de servicetoegang van de modulaire configuratie behouden blijven.
