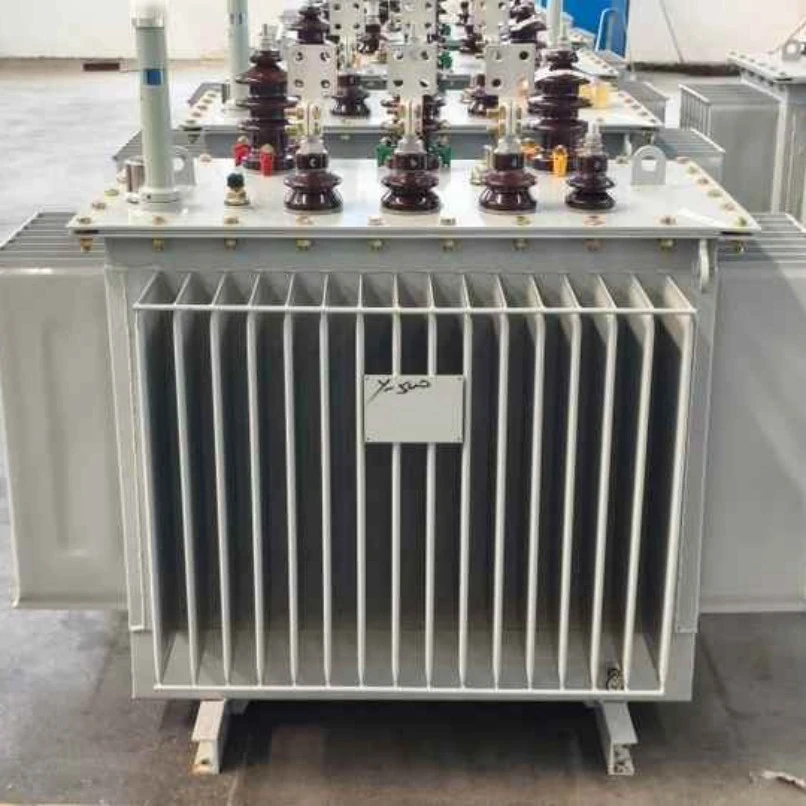

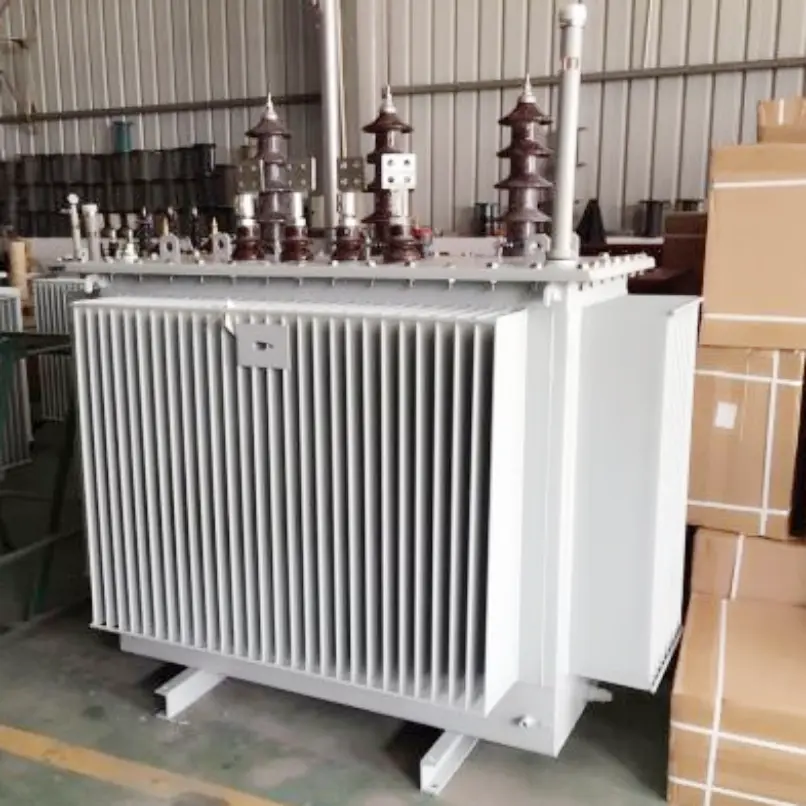

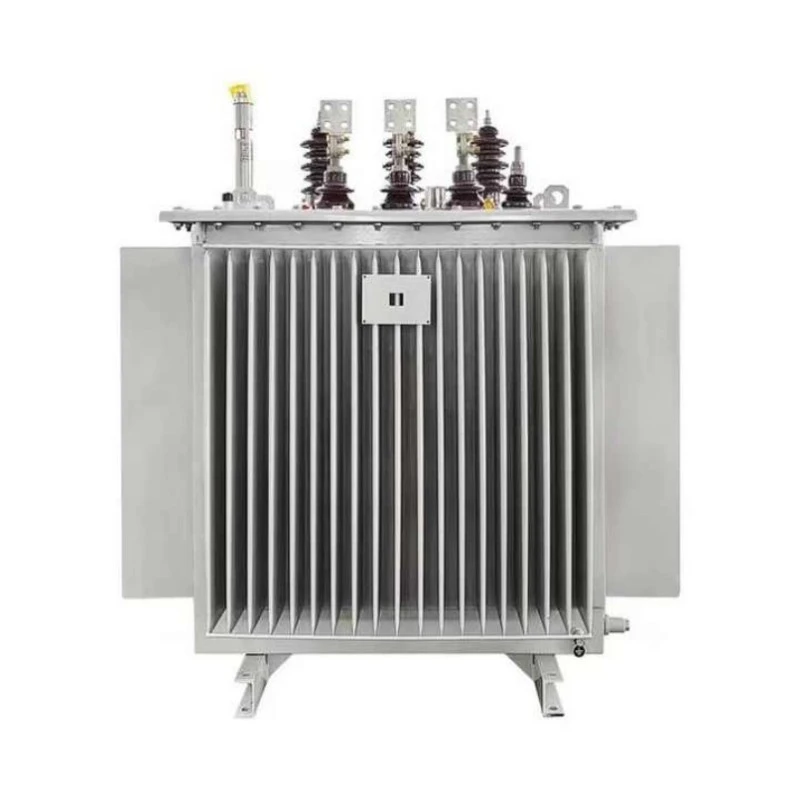

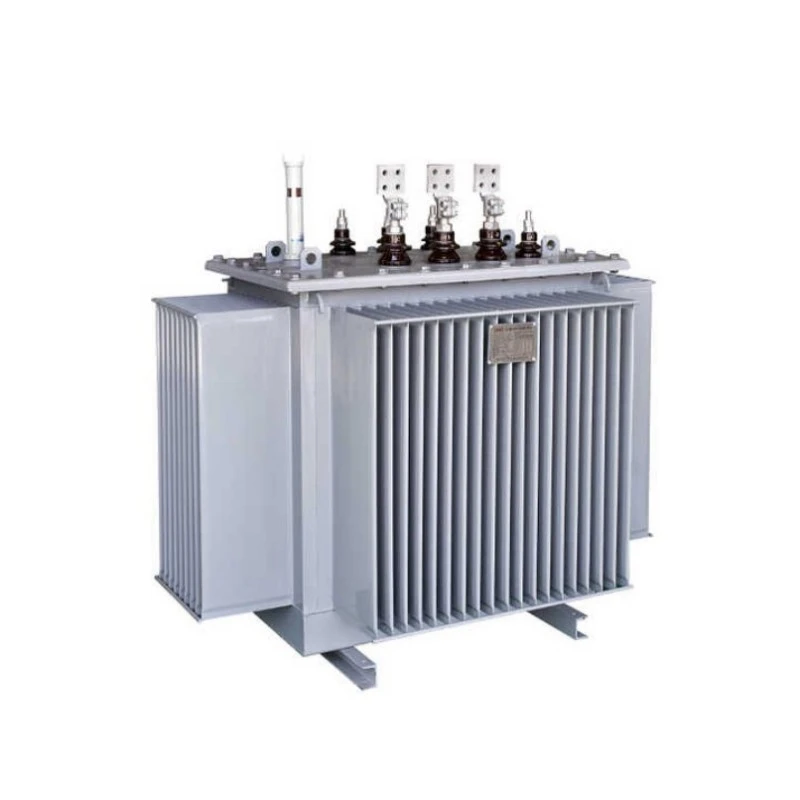

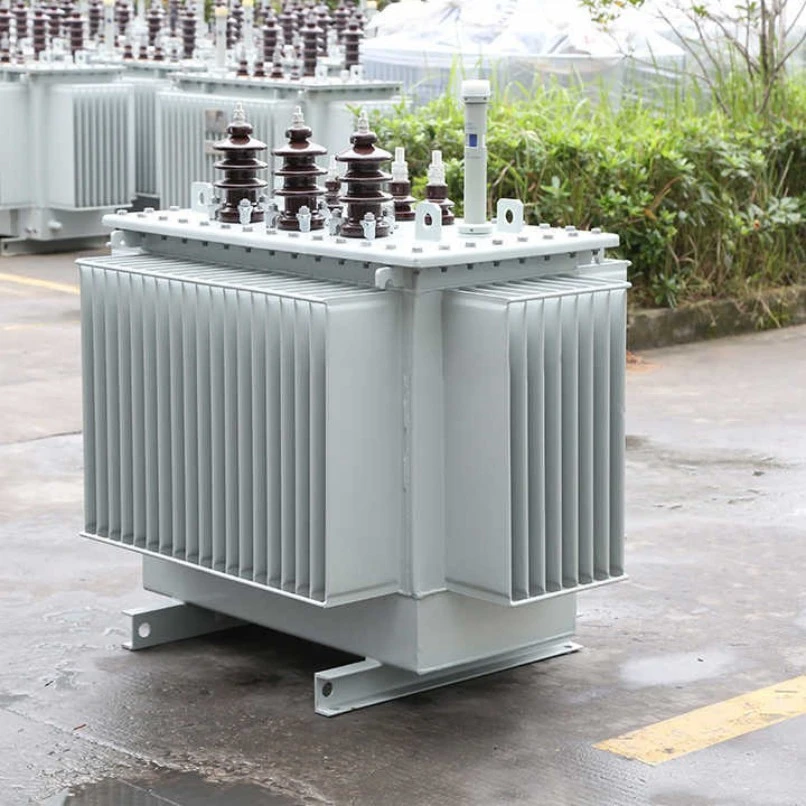

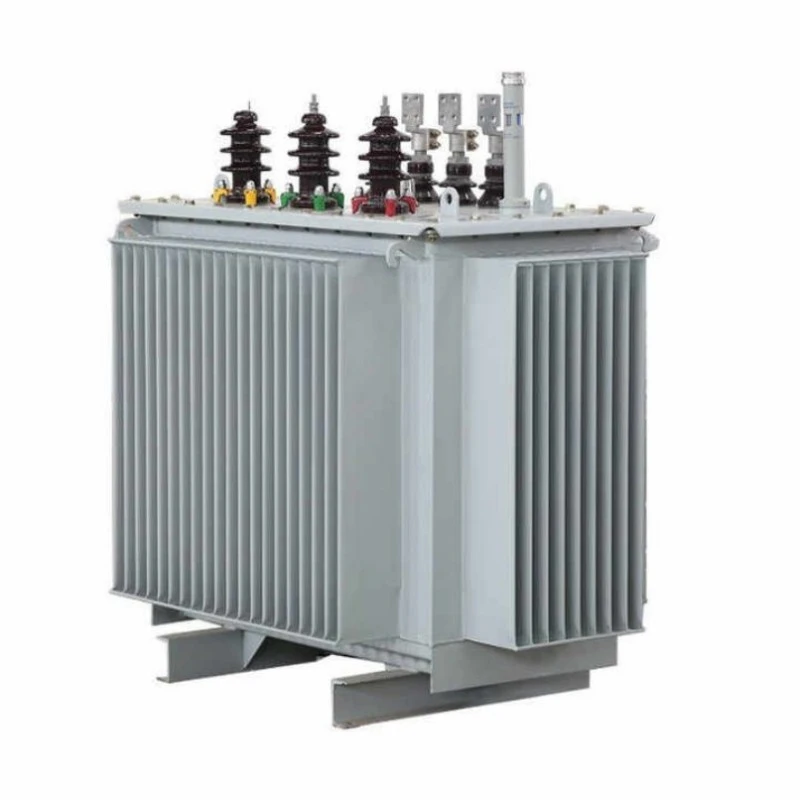

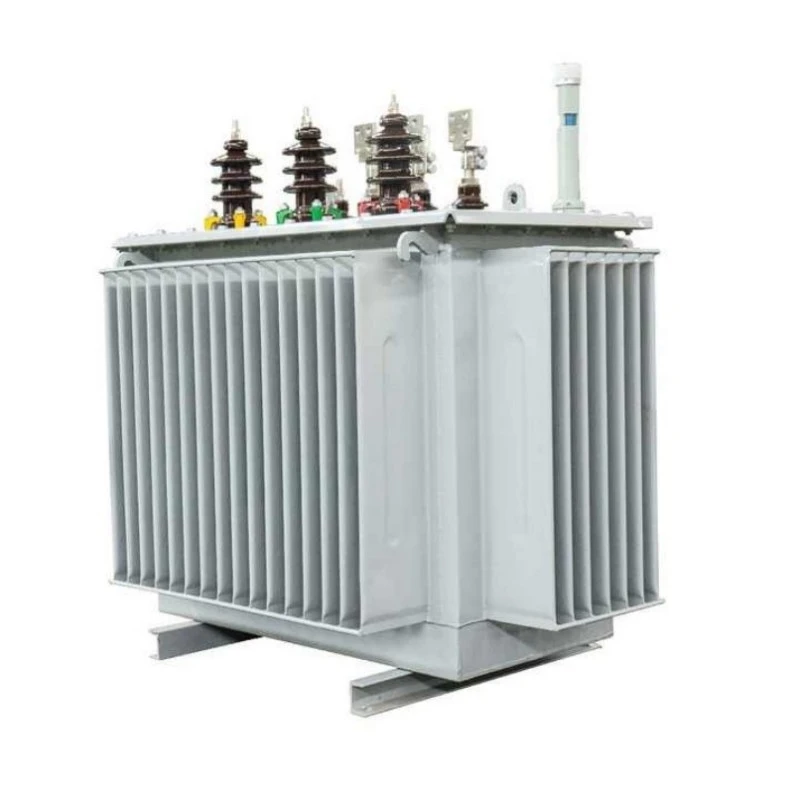

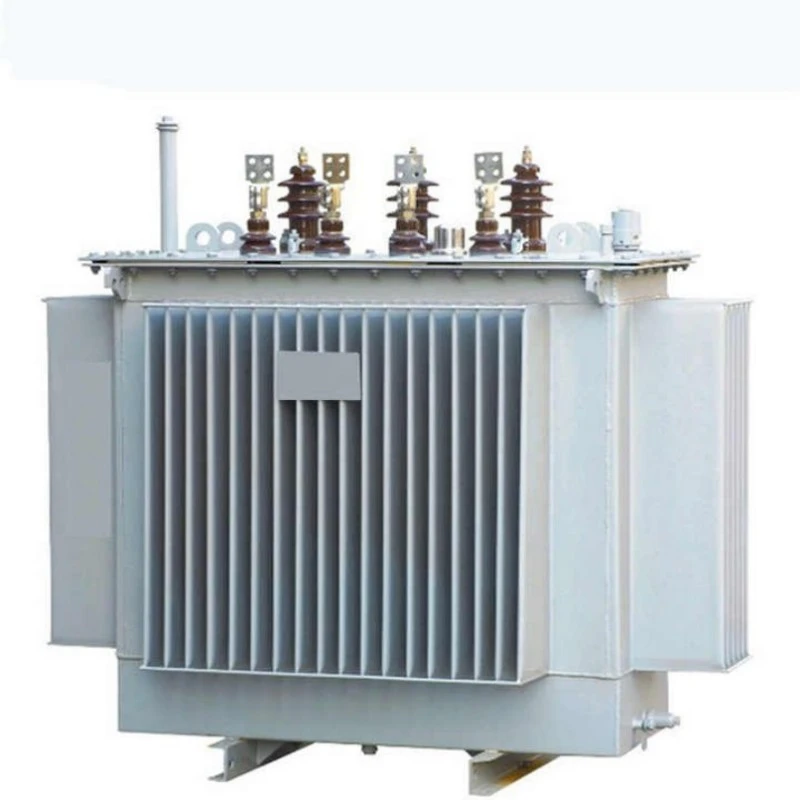

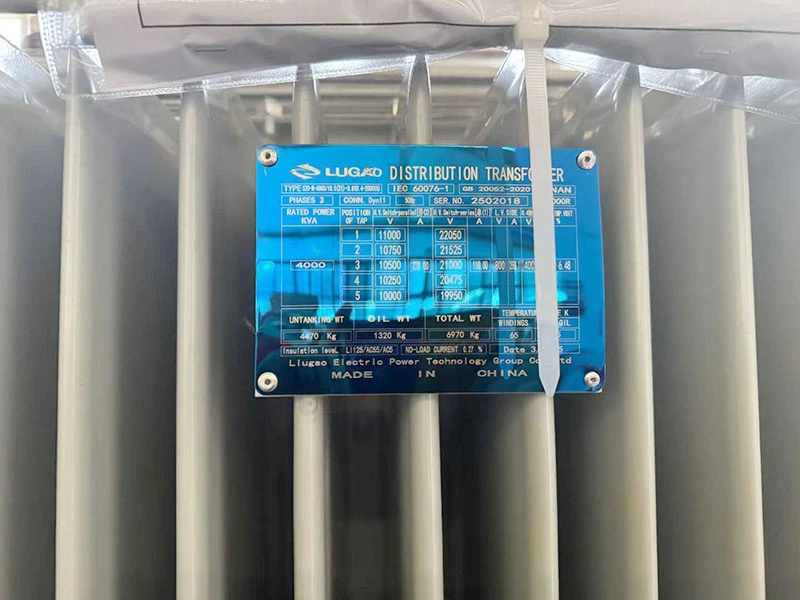

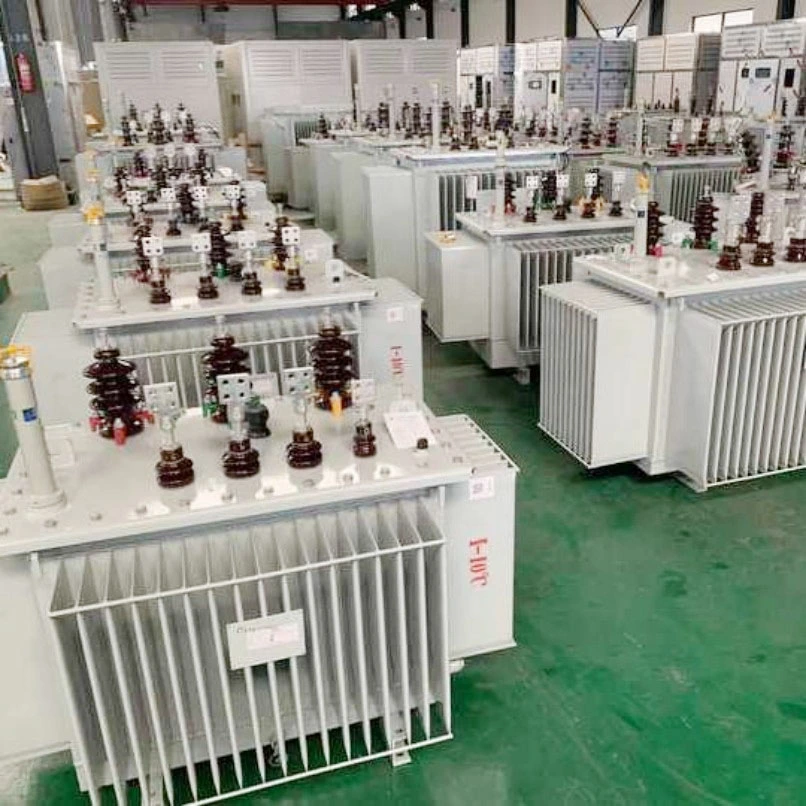

S11 Compacte onderstation elektrische olie-ondergedompelde transformator

De S11 Compact Substation Electrical Oil Immersed Transformer van ons bedrijf is een zeer efficiënte en energiebesparende oplossing die speciaal is ontworpen voor moderne stroomdistributienetwerken. Door dit product te kopen, krijgt u een geïntegreerde eenheid die een transformator,hoogspanningsschakelapparatuuren laagspanningsdistributieapparatuur, waardoor installatieruimte en bouwkosten aanzienlijk worden bespaard.

Dit product maakt gebruik van een siliciumstalen kern met laag verlies en koperen wikkelingen met hoge geleidbaarheid, wat resulteert in aanzienlijk lagere nullastverliezen dan nationale normen, wat leidt tot aanzienlijke verminderingen van het energieverbruik bij langdurig gebruik. Het in olie ondergedompelde koelsysteem zorgt voor een uitstekende warmteafvoer, waardoor een stabiele werking behouden blijft, zelfs bij hoge temperaturen en hoge belasting. De compacte modulaire structuur vergemakkelijkt transport en installatie en verbetert de onderhoudsveiligheid op locatie.

Producteigenschap en toepassing

Functies

1. Voldoet aan of overtreft ANSI.IEC.GB.SANS.Standards

2. Veilige behandeling, installatie en bediening.

3. Aantrekkelijke, moderne uitstraling

4. Redelijke structuur

5. Volledig verzegeld

6. Hogere systeembetrouwbaarheid

7. Hoge veiligheid en betrouwbaarheid tijdens gebruik

8. Hoge overbelastingscapaciteit en efficiëntie

9. Robuuste constructie met uitstekende kortsluit- en thermische weerstand

10. Transformatoren zijn efficiënter door verminderde nullastverliezen en verminderde belastingverliezen

De S11 Compact Substation elektrische olie-ondergedompelde transformator, compacte onderstation elektrische olie-ondergedompelde transformator, biedt vier kernvoordelen:

Hoog rendement en energiebesparing:Door gebruik te maken van siliciumstaal met weinig verlies en een geoptimaliseerde kernstructuur zijn zowel het nullastverlies als het belastingsverlies aanzienlijk lager dan die van traditionele producten, wat in lijn is met de nationale richtlijnen voor energiebesparing en de bedrijfskosten bij langdurig gebruik aanzienlijk verlaagt.

Superieure warmteafvoer en overbelastingscapaciteit:als eenolie ondergedompelde transformatorHet maakt gebruik van hoogwaardige isolatieolie als koel- en isolatiemedium, waardoor een hoge warmteafvoerefficiëntie wordt geboden en een stabiele werking wordt gehandhaafd, zelfs onder hoge temperaturen, zware belasting of zware omstandigheden, waardoor de levensduur van de apparatuur effectief wordt verlengd.

Compact structuurontwerp:De S11 compacte onderstation elektrische olie-ondergedompelde transformatoren zijn op maat ontworpen voor compacte onderstations, hebben een kleine voetafdruk en een compacte structuur die eenvoudige installatie en onderhoud mogelijk maakt. Ze zijn bijzonder geschikt voor stroomdistributielocaties binnen of buiten waar de ruimte schaars is.

Hoge betrouwbaarheid en veiligheid:de volledig afgedichte structuur voorkomt effectief olie-oxidatie en het binnendringen van vocht, waardoor uitstekende isolatieprestaties en kortsluitvastheid worden geboden, waardoor een veilige en stabiele werking op lange termijn onder complexe netwerkomstandigheden wordt gegarandeerd.

Sollicitatie

Normale bedrijfsomstandigheden van de transformator

1. De hoogte boven de zeespiegel is minder dan 1000 meter;

2. Omgevingstemperatuur;

3. Hoogste luchttemperatuur +40°C;

4. Hoogste dagelijkse gemiddelde luchttemperatuur+30°C;

5. Hoogste jaargemiddelde luchttemperatuur +20°C;

6. Laagste buitenluchttemperatuur -25°C;

Belangrijkste toepassingsscenario's

Stedelijke stroomdistributienetwerken:Geschikt voor compacte onderstations in woonwijken, commerciële gebieden en industrieparken, die voldoen aan de stroomvraag met hoge dichtheid.

Nieuwe energieprojecten:S11 Compacte substation elektrische olie-ondergedompelde transformatoren worden op grote schaal gebruikt in de step-up- of distributiefasen van fotovoltaïsche en windenergie-opwekkingssystemen, die bestand zijn tegen zware buitenomgevingen.

Infrastructuurbouw:Geschikt voor locaties met hoge eisen aan de betrouwbaarheid van de stroomvoorziening, zoals luchthavens, metro's, ziekenhuizen en datacenters.

Tijdelijke en noodstroomvoorziening:Compacte structuur, gemakkelijk te transporteren, geschikt voor tijdelijke onderstations of noodreparatiescenario's.

Productparameter (specificatie)

S11 VS S13 Transformatorvergelijking

Het selecteren van de juiste distributietransformator hangt af van de doelstellingen voor energie-efficiëntie van uw project, het budget en de bedrijfskosten op de lange termijn. Zowel S11 als S13 olie-ondergedompelde transformatoren worden veel gebruikt in stroomdistributiesystemen, maar ze zijn ontworpen voor verschillende prestatieprioriteiten.

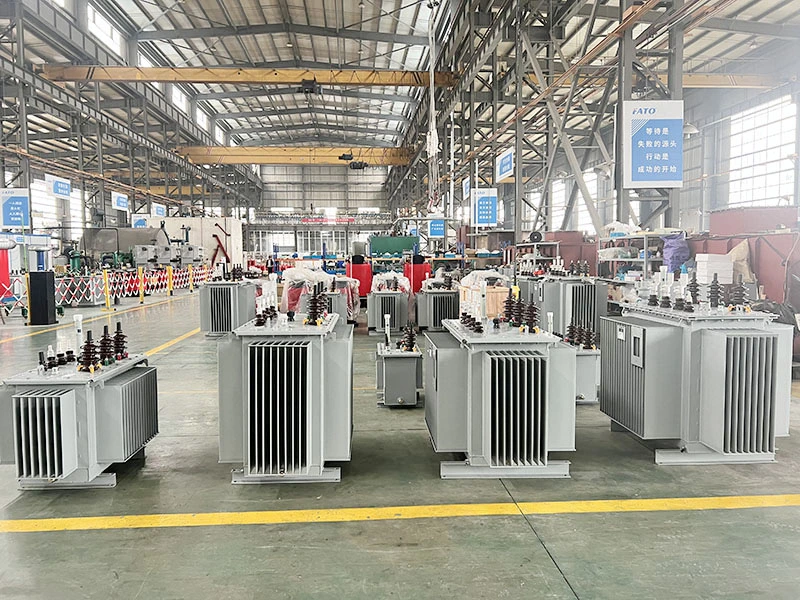

Productiedetails

Kernmateriaal en proces

De kern van de S11 Compact Substation Electrical Oil Immersed Transformers is geconstrueerd met behulp van koudgewalst, korrelgericht siliciumstaal met hoge permeabiliteit. De kernlaminering is nauwkeurig geschoren en automatisch gestapeld om strakke verbindingen en uniforme magnetische paden te garanderen, waardoor nullaststroom en zwerfverliezen fundamenteel worden geminimaliseerd.

Kronkelende structuur

Zowel hoogspannings- als laagspanningswikkelingen maken gebruik van zuurstofvrije koperen geleiders voor een hoge elektrische geleidbaarheid en lage weerstandsverliezen. Bovendien nemen laagspanningswikkelingen een foliewikkelconfiguratie aan met uniforme isolatie tussen de lagen, wat de kortsluitvastheid aanzienlijk verbetert.

Isolatiesysteem

Er wordt hoogwaardige minerale isolatieolie of optioneel een milieuvriendelijke isolatievloeistof met een hoog brandpunt gebruikt om een ​​uitstekende diëlektrische sterkte en chemische stabiliteit te bieden. Het olie-papier-isolatiesysteem ondergaat rigoureuze vacuümdroog- en olievulprocessen om ervoor te zorgen dat er geen resterende luchtbellen achterblijven, waardoor een beginspanning voor gedeeltelijke ontlading wordt bereikt die ruim boven de standaardvereisten ligt, waardoor operationele betrouwbaarheid op de lange termijn wordt gegarandeerd.

Structurele ontwerpdetails

Tank- en afdichtingsstructuur

De tank is voorzien van een gegolfd paneel of een geïntegreerd radiatorontwerp van het vinnentype, dat voldoet aan de koelvereisten en tegelijkertijd elastische flexibiliteit biedt om automatisch fluctuaties in het olievolume op te vangen. De volledig afgedichte structuur is uitgerust met een overdrukventiel en een oliepeilindicator, waardoor contact tussen de olie en de omgevingslucht wordt voorkomen, waardoor oxidatie en vochtopname worden vermeden en de olieverversingsintervallen worden verlengd.

Compact geïntegreerd ontwerp

De S11 Compact Substation Electrical Oil Immersed Transformers zijn geoptimaliseerd voor compacte onderstationtoepassingen en maken vooraf geïnstalleerde integratie met hoogspanningsschakelapparatuur en laagspanningsverdeelpanelen mogelijk. De externe afmetingen zijn nauwkeurig berekend om de voetafdruk te minimaliseren en tegelijkertijd te voldoen aan de vereisten voor elektrische speling en isolatieafstand. Hijsogen, montagegaten in de basis en kabelinvoermethoden zijn gestandaardiseerd om een ​​snelle installatie en aansluiting ter plaatse te vergemakkelijken.

Bescherming en controleconfiguratie

Temperatuurbewaking en -bescherming

Een olietemperatuurmeter en wikkelingstemperatuurindicator zijn standaard aanwezig, waardoor realtime temperatuurbewaking mogelijk is en configureerbare alarm- en uitschakelcontacten mogelijk zijn. Voor transformatoren met hoge capaciteit maakt een optioneel glasvezeltemperatuurmeetsysteem nauwkeurige monitoring van de wikkelingshotpottemperaturen mogelijk, waardoor gegevensondersteuning wordt geboden voor dynamisch belastingbeheer.

Bescherming tegen druk en oliepeil

Er is een overdrukventiel geïnstalleerd om automatisch de druk te laten ontsnappen in geval van abnormale interne tankdruk, waardoor vervorming of breuk wordt voorkomen. De oliepeilmeter beschikt over een alarmfunctie bij laag oliepeil, waardoor tijdige onderhoudsinterventies of lekdetectie mogelijk zijn.

Kwaliteits- en testgarantie

Elke transformator ondergaat uitgebreide typetests en routinetests voorafgaand aan de levering, inclusief nullastverlies- en belastingsverliestests, kortsluitimpedantietests, geïnduceerde overspanningstests, gedeeltelijke ontladingstests en bliksemimpulstests. Alle belangrijke prestatie-indicatoren overtreffen de vereisten van zowel nationale normen als IEC-specificaties, waardoor een stabiele werking op lange termijn onder complexe veldomstandigheden wordt gegarandeerd.

Waarom kiezen voor Lugao Power?

Met geavanceerde productiemogelijkheden en een rigoureus kwaliteitsmanagementsysteem biedt Lugao Power betrouwbare oplossingen voor stroomdistributieapparatuur aan klanten over de hele wereld.

Gespecialiseerde fabrikant— Lugao heeft meer dan tien jaar ervaring in de sector van uitrusting voor krachtoverbrenging en -distributie, gespecialiseerd in het ontwerp en de vervaardiging van in olie ondergedompelde transformatoren;droge transformatoren, geprefabriceerde onderstations en midden- en hoogspanningsschakelapparatuur.

Strenge kwaliteitscontroleElke olie-ondergedompelde transformator uit de S11-serie ondergaat uitgebreide routinetests voordat hij de fabriek verlaat, inclusief nullast- en belastingsverliestests, isolatieweerstandstests, wikkelingsweerstandsmetingen, diëlektrische weerstandsspanningstests en fabrieksacceptatie-inspecties, om de betrouwbaarheid tijdens bedrijf ter plaatse te garanderen.

Aangepaste technische oplossingen— We bieden maatwerkdiensten voor spanningswaarden, capaciteit, verbindingsgroepen, koelmethoden, behuizingsontwerpen en installatieconfiguraties om te voldoen aan de behoeften van verschillende sectoren, waaronder nutsbedrijven, industrie, hernieuwbare energie en infrastructuurprojecten.

Energie-efficiënt ontwerp— Onze transformatoren worden vervaardigd met behulp van hoogwaardige koudgewalste, op graan georiënteerde siliciumstaalplaten en koperen wikkelingen met hoge geleidbaarheid, ontworpen om het energieverbruik te verminderen, de operationele efficiëntie te verbeteren en de totale eigendomskosten gedurende de gehele levenscyclus te verlagen.

Naleving van internationale normen—— Onze producten worden vervaardigd onder een ISO-gecertificeerd kwaliteitsmanagementsysteem en voldoen aan IEC, GB en andere relevante internationale normen. Typetestrapporten en technische documentatie zijn op aanvraag verkrijgbaar.

Betrouwbare wereldwijde levering—— Gesteund door een ervaren engineering- en exportteam, biedt Lugao klanten wereldwijd technisch advies, snelle offertes, flexibele OEM/ODM-diensten, veilige verpakking en responsieve after-salesondersteuning.

Service na verkoop van producten

1. Nadat de transformator ter plaatse is geïnstalleerd en in gebruik is genomen, is deze gegarandeerd lekvrij en zal de verf gegarandeerd niet afbladderen of vervagen. Er wordt 5 jaar garantie gegeven; Eventuele kwaliteitsproblemen die zich bij normaal gebruik binnen de garantieperiode voordoen, worden gedekt door de garantie.

2. Alle S11 Compact Substation elektrische olie-ondergedompelde transformatoren worden gedekt door een levenslange service, waardoor de volledigheid van de productaccessoires wordt gegarandeerd.

3. De levensduur bedraagt ​​maar liefst 30 jaar.

4. In het geval van een defect aan de apparatuur zal de leverancier binnen een uur na ontvangst van de melding van de koper reageren en binnen 24 uur technisch personeel naar de locatie in eigen land sturen.

Dienstverplichting

1. De S11 Compact Substation elektrische olie-ondergedompelde transformator wordt vervaardigd in strikte overeenstemming met de vereisten van het ISO 9001-2008 kwaliteitsmanagementsysteem, waardoor wordt gegarandeerd dat het product aan 100% kwaliteitsnormen voldoet voordat het de fabriek verlaat.

2. Ons bedrijf biedt uitgebreide pre-sales-, verkoop- en after-sales service om de klanttevredenheid te garanderen.

2. Ons bedrijf biedt een garantie van 60 maanden. In geval van kwaliteitsproblemen zullen wij het product gratis repareren of vervangen, waardoor 100% klanttevredenheid wordt gegarandeerd.

Het ontwerp en het testen van transformatoren moeten voldoen aan de volgende normen:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Vermogenstransformatoren》

GB/T6451-2015 《Specificatie en technische vereisten voor in olie ondergedompelde stroomtransformatoren》

JB/T3837-2010 《Methode voor het compileren van typeaanduidingen voor transformatorproducten》

GB/T311.1-3.11-97 《Isolatiecoördinatie en hoogspanningstesttechnieken voor hoogspanningstransmissie- en transformatieapparatuur》

GB10237-88 《Isolatieniveaus en diëlektrische tests voor stroomtransformatoren – Luchtafstanden voor externe isolatie》

GB7595-87 《Kwaliteitsnorm voor transformatorolie in gebruik》

GB7328-87 《Meting van geluidsniveau voor transformatoren》

GB7534-87 《Meting van gedeeltelijke ontlading》

GB/T15164-94 《Laadgids voor in olie ondergedompelde stroomtransformatoren》

DL/T586-95 《Technische gids voor productiesupervisie van gebruikers van elektrische apparatuur》

GB/T311.1-3.11-97 《Isolatiecoördinatie en hoogspanningstesttechnieken voor hoogspanningstransmissie- en transformatieapparatuur》

GB2536-1990 《Transformatorolie》

JB/T56011-92 《Productkwaliteitsclassificatie voor in olie ondergedompelde stroomtransformatoren》

ZBK41005-89 《Geluidsniveau van 6-220KV-transformatoren》
