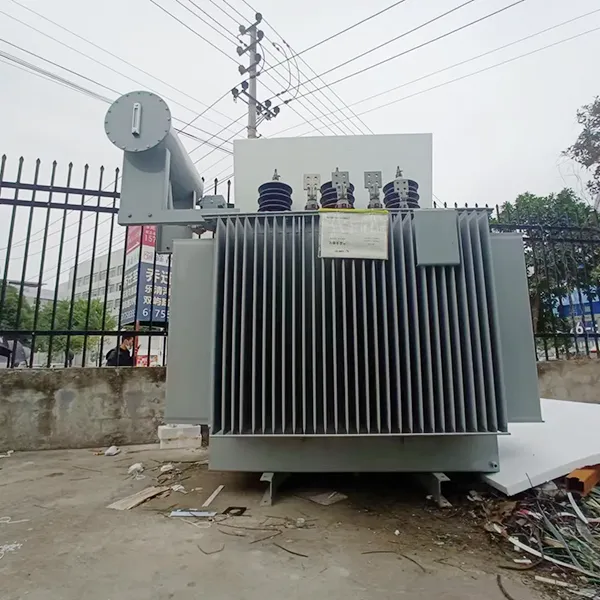

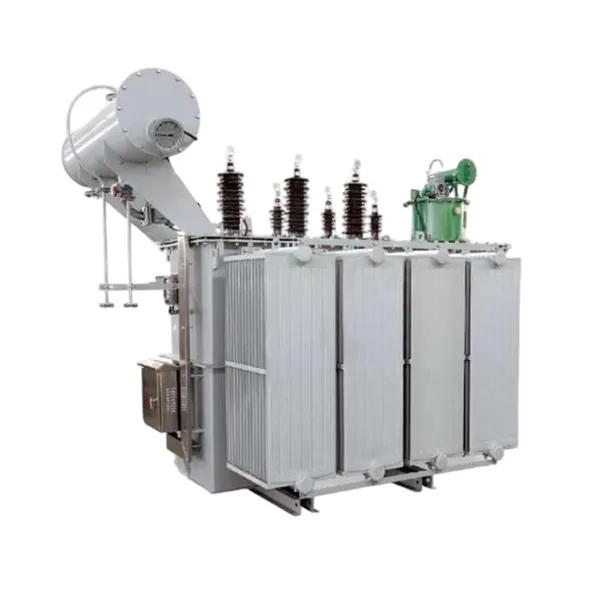

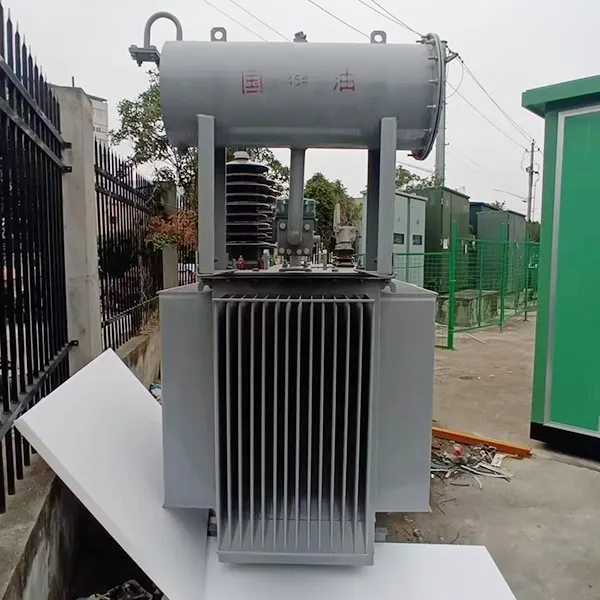

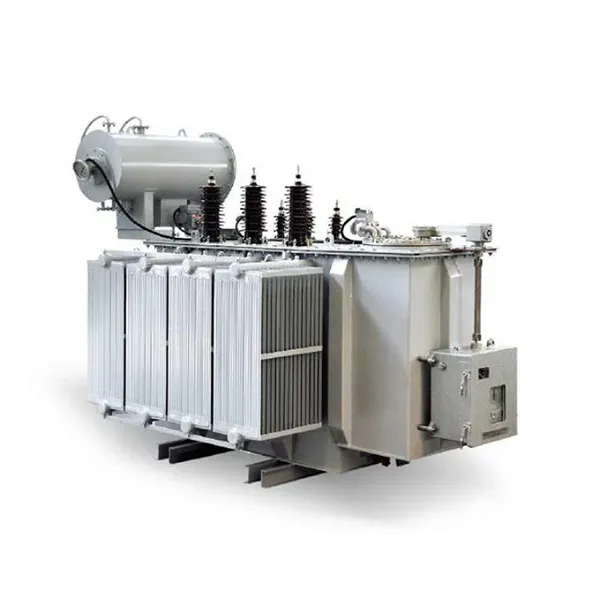

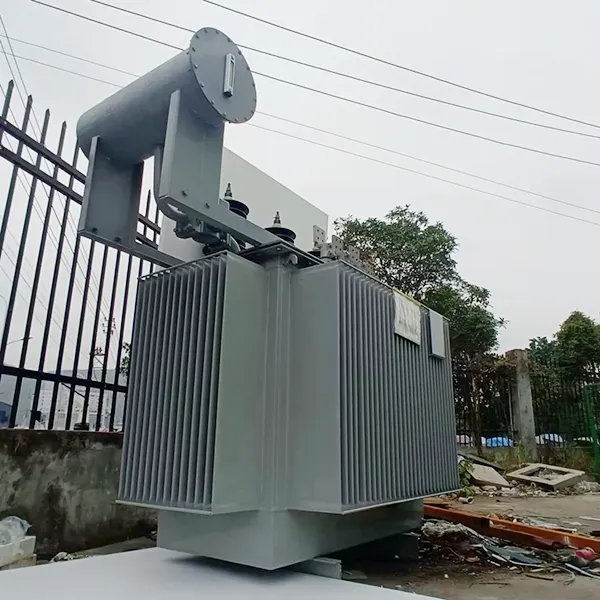

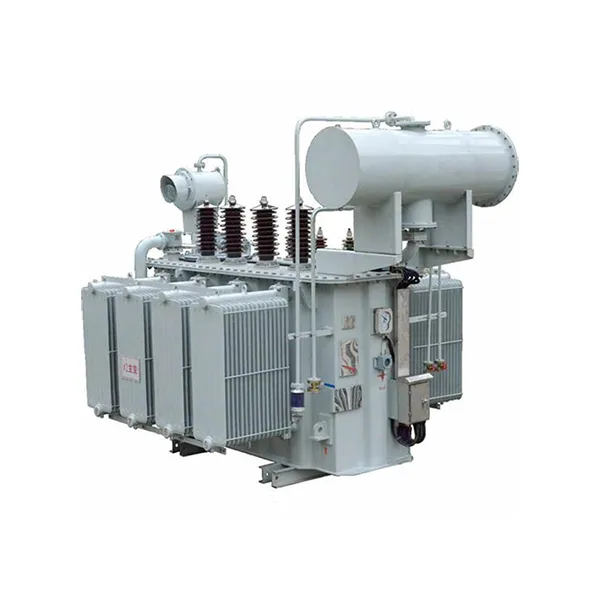

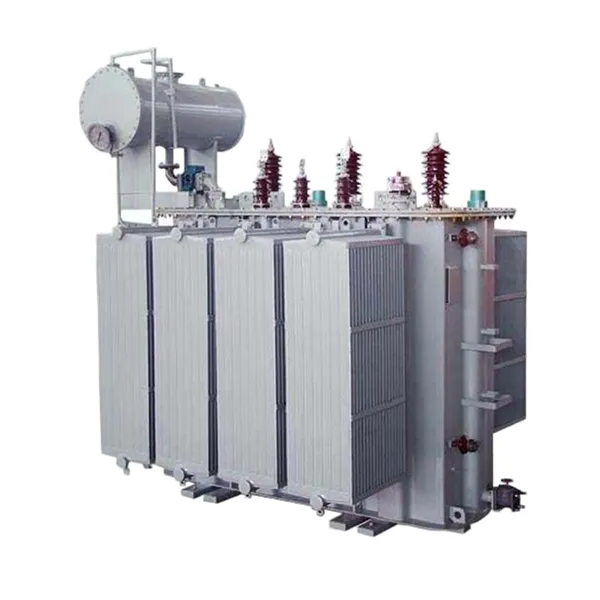

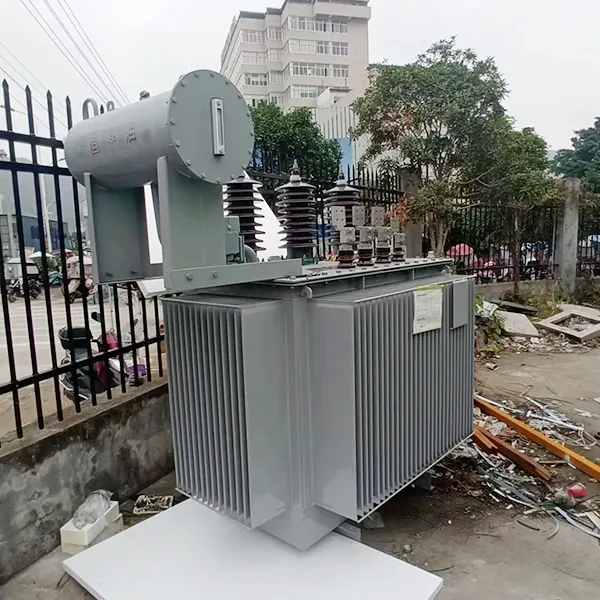

Voer een driefasige elektrische middenspanningstransformator op

Onze geavanceerde driefasige elektrische middenspanningstransformator is ontworpen om laagspanningsvermogen (zoals 0,4 kV) om te zetten in middenspanningsoutput (zoals 11 kV, 22 kV of 33 kV), waardoor efficiënte transmissie over lange afstanden of integratie in distributienetwerken mogelijk wordt. Dit product is essentieel voor projecten op het gebied van hernieuwbare energie, industriële faciliteiten en energiecentrales die een betrouwbare spanningsverhoging vereisen.

De transformator is voorzien van een korrelgeoriënteerde siliciumstalen kern met hoge permeabiliteit en zuurstofvrije koperen wikkelingen, waardoor minimale verliezen en een hoge thermische stabiliteit worden gegarandeerd. Deolieondergedompeld koelsysteemzorgt voor superieure warmteafvoer, terwijl de volledig afgedichte structuur beschermt tegen omgevingsverontreinigingen, waardoor de onderhoudsbehoeften worden verminderd en de levensduur wordt verlengd.

Productparameter (specificatie)

Verbeter de driefasige olie-ondergedompelde transformator-typische specificaties (0,4 kV / 11 kV)

Standaarduitrusting omvat

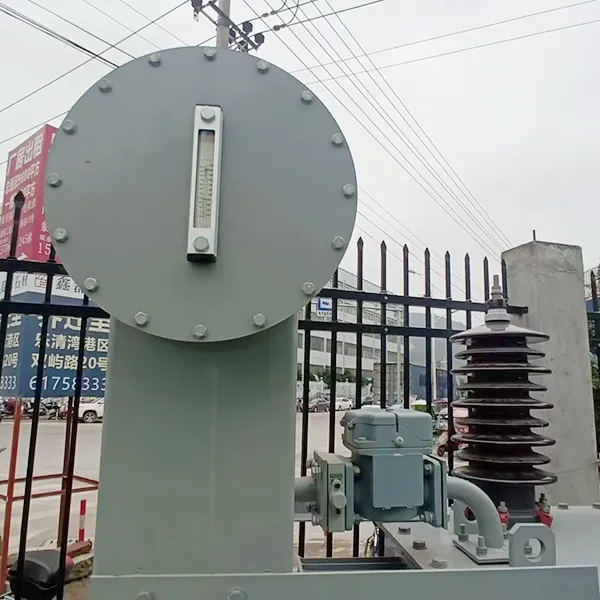

1. Oliepeilmeter met laagpeilalarm

2. Overdrukventiel

3. Thermometer met alarmcontacten

4. Optioneel gasrelais voor foutdetectie

Producteigenschap en toepassing

Functies

step-up driefasige elektrische middenspanningstransformatoren voldoen aan of overtreffen internationale normen - Voldoet aan IEC 60076, ANSI C57.12, GB1094 en SANS 780, waardoor wereldwijde toepasbaarheid en betrouwbaarheid worden gegarandeerd.

Volledig afgedicht gegolfd tankontwerp - Elimineert de noodzaak van een conservator, voorkomt olieoxidatie en binnendringen van vocht, waardoor onderhoudsvrij gebruik gedurende langere perioden mogelijk wordt.

Hoge overbelastingscapaciteit en thermische stabiliteit - Het in olie ondergedompelde koelsysteem zorgt voor stabiele prestaties, zelfs onder aanhoudende hoge belasting of fluctuerende ingangsspanningen.

Geluidsarme werking - Geoptimaliseerde kernverbindingsstructuur en trillingsdempend ontwerp verminderen bedrijfsgeluid, geschikt voor residentiële of geluidsgevoelige omgevingen.

Compacte structuur voor flexibele installatie - Het modulaire ontwerp maakt configuraties op palen, op een pad of onderstation mogelijk, geschikt voor locaties met beperkte ruimte of buiten.

Robuust bestand tegen kortsluiting - Laagspanningswikkelingen van het folietype en stijve spoelondersteuningsstructuren zorgen voor mechanische integriteit onder plotselinge foutomstandigheden.

Eenvoudige installatie en weinig onderhoud - Gestandaardiseerde hijsogen, montagegaten in de basis en kabelinvoeropties vereenvoudigen installatie ter plaatse; volledig afgedicht ontwerp minimaliseert routineonderhoud.

Lange levensduur met levenslange ondersteuning - Ontworpen voor een operationele levensduur van minimaal 30 jaar, ondersteund door levenslange technische ondersteuning en beschikbaarheid van reserveonderdelen.

Meerdere aftakkingsbereiken voor spanningsregeling - Biedt ±5%, ±2×2,5% aftakkingsopties, waardoor nauwkeurige spanningsaanpassing mogelijk is om te voldoen aan net- of belastingvariaties.

Milieuvriendelijke isolatievloeistoffen - Verkrijgbaar met natuurlijke ester (plantaardige olie) of isolatievloeistoffen met een hoog brandpunt voor milieubewuste toepassingen.

Vraag en antwoord: Belangrijke inzichten in Transformer

Vraag: Wat is een Step Up-transformator?

A: Een step-up transformator verhoogt de lage ingangsspanning naar een hogere uitgangsspanning. Het heeft minder windingen op de primaire wikkeling en meer windingen op de secundaire wikkeling. Dit type transformator is van cruciaal belang voor duurzame energiesystemen, zoals zonneparken en windenergiecentrales, waar de opgewekte laagspanningsstroom moet worden opgevoerd voor nettransmissie.

Vraag: Hoe verbetert deze opvoertransformator de energie-efficiëntie?

A: Onze transformator maakt gebruik van koudgewalst, korrelgericht siliciumstaal met hoge permeabiliteit en een getrapt overlappend kernontwerp. Dit vermindert de hysteresis- en wervelstroomverliezen aanzienlijk, waardoor de nullast- en belastingverliezen worden verlaagd in vergelijking met conventionele transformatoren, wat de operationele kosten direct verlaagt.

Vraag: Waarom is het olieondergedompelde koelsysteem belangrijk voor geavanceerde toepassingen?

A: De isolerende olie zorgt voor zowel diëlektrische sterkte als efficiënte warmteafvoer. Het brengt warmte over van de kern en de wikkelingen naar het tankoppervlak, waardoor een stabiele werking wordt gegarandeerd, zelfs onder voortdurend hoge belasting of hoge temperaturen die typisch zijn voor step-up-toepassingen.

Vraag: Kan deze driefasige elektrische middenspanningstransformator buitenshuis worden gebruikt?

EEN: Ja. Het volledig afgedichte gegolfde tankontwerp beschermt interne componenten tegen vocht, stof en corrosieve omgevingen, waardoor het ideaal is voor buiteninstallaties zoals zonne-energiecentrales, windmolenparken en industriële onderstations.

Voordelen van de functies

Aanzienlijk lagere bedrijfskosten: het geoptimaliseerde magnetische circuit en de verliesarme materialen verminderen energieverliezen, waardoor de elektriciteitskosten gedurende de levensduur van de transformator worden verlaagd.

Hoge operationele betrouwbaarheid: Geavanceerd ontwerp dat bestand is tegen kortsluiting en verbeterde isolatiesystemen zorgen voor een stabiele werking, zelfs onder netfluctuaties of foutomstandigheden.

Lage onderhoudsvereisten: De volledig afgedichte structuur elimineert de noodzaak van olieverversing en vermindert de inspectiefrequentie, waardoor stilstand en onderhoudskosten worden geminimaliseerd.

Compact en aanpasbaar ontwerp: De modulaire structuur maakt flexibele installatie in omgevingen met beperkte ruimte mogelijk, terwijl gestandaardiseerde interfaces de integratie met schakelapparatuur en besturingssystemen vereenvoudigen.

Producten passen zich aan het milieu aan

Toepassingsscenario's

Hernieuwbare energiesystemen: Ideaal voor zonneparken en windenergiecentrales om de opgewekte laagspanningsstroom op te voeren naar middenspanningsniveaus voor aansluiting op het elektriciteitsnet.

Industriële faciliteiten: Gebruikt in fabrieken en zware industrieën waar laagspanningsstroom van generatoren of omvormers moet worden verhoogd voor distributie.

Infrastructuurprojecten: Geschikt voor luchthavens, spoorwegen en datacentra die een betrouwbare spanningsverhoging vereisen voor back-up- of hoofdstroomsystemen.

Elektriciteitscentrales: Toegepast in kleinschalige elektriciteitscentrales waar de spanning moet worden verhoogd voor transmissie over lange afstanden.

Productiedetails

Kernmateriaal en proces

De kern van de step-up transformator is gemaakt van koudgewalst siliciumstaal met hoge permeabiliteit en een getrapt overlappend verbindingsontwerp. De kern is nauwkeurig gesneden en automatisch gestapeld om een ​​uniforme magnetische fluxverdeling te garanderen, waardoor nullastverliezen en magnetiserende stroom worden geminimaliseerd.

Kronkelende structuur

Zowel de hoogspannings- als de laagspanningswikkelingen zijn gewikkeld met zuurstofvrije koperen geleiders. Laagspanningswikkelingen maken gebruik van een folie- of spiraalvormige structuur met longitudinale oliekanalen, waardoor de mechanische sterkte wordt verbeterd en het vermogen om kortsluiting te weerstaan ​​wordt vergroot.

Isolatie- en koelsysteem

Er wordt gebruik gemaakt van hoogwaardige minerale olie of milieuvriendelijke isolatievloeistof met een hoog brandpunt. Het olie-papier-isolatiesysteem ondergaat vacuümdroog- en olievulprocessen om achtergebleven vocht en lucht te verwijderen, waardoor een hoge diëlektrische sterkte en langdurige betrouwbaarheid worden gegarandeerd.

Tank en afdichting

Het gegolfde tankontwerp zorgt voor compensatie van thermische uitzetting zonder dat een conservator nodig is. De volledig afgedichte structuur voorkomt olieoxidatie en het binnendringen van vocht, waardoor de onderhoudsfrequentie wordt verminderd en de levensduur van de olie wordt verlengd.

Vraag en antwoord: Productie en kwaliteitsborging

Vraag: Hoe zorgt u ervoor dat de kortsluitvastheid van de driefasige olie-ondergedompelde transformator bestand is?

A: Onze transformatoren ondergaan kortsluittests in nationaal erkende laboratoria. De combinatie van foliewikkelingen, stijve spoelsteunen en zelfborgende bevestigingsmiddelen zorgt ervoor dat de constructie intact blijft onder plotselinge breukomstandigheden.

Vraag: Welke kwaliteitsnormen volgen jullie?

A: Alle producten zijn ontworpen, vervaardigd en getest in overeenstemming met de normen IEC 60076, GB1094 en ISO 9001:2015. Elke unit ondergaat vóór levering uitgebreide routine- en typetests.

Het ontwerp en het testen van transformatoren moeten voldoen aan de volgende normen:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Vermogenstransformatoren》

GB/T6451-2015 《Specificatie en technische vereisten voor in olie ondergedompelde stroomtransformatoren》

JB/T3837-2010 《Methode voor het compileren van typeaanduidingen voor transformatorproducten》

GB/T311.1-3.11-97 《Isolatiecoördinatie en hoogspanningstesttechnieken voor hoogspanningstransmissie- en transformatieapparatuur》

GB10237-88 《Isolatieniveaus en diëlektrische tests voor stroomtransformatoren – Luchtafstanden voor externe isolatie》

GB7595-87 《Kwaliteitsnorm voor transformatorolie in gebruik》

GB7328-87 《Meting van geluidsniveau voor transformatoren》

GB7534-87 《Meting van gedeeltelijke ontlading》

GB/T15164-94 《Laadgids voor in olie ondergedompelde stroomtransformatoren》

DL/T586-95 《Technische gids voor productiesupervisie van gebruikers van elektrische apparatuur》

GB/T311.1-3.11-97 《Isolatiecoördinatie en hoogspanningstesttechnieken voor hoogspanningstransmissie- en transformatieapparatuur》

GB2536-1990 《Transformatorolie》

JB/T56011-92 《Productkwaliteitsclassificatie voor in olie ondergedompelde stroomtransformatoren》

ZBK41005-89 《Geluidsniveau van 6-220KV-transformatoren》
