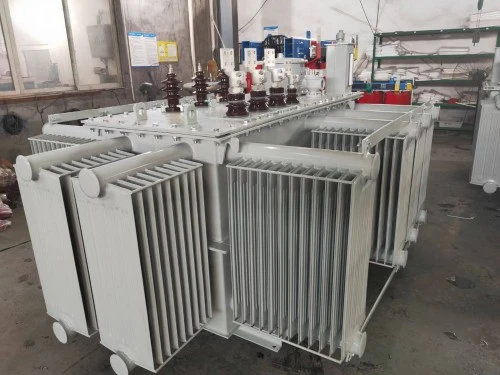

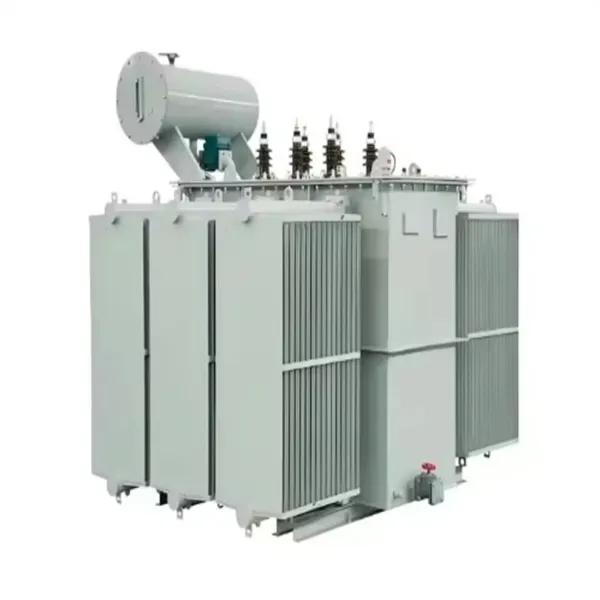

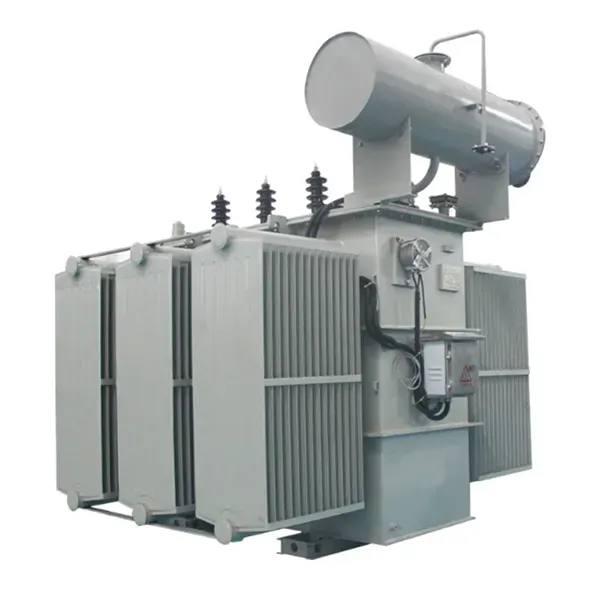

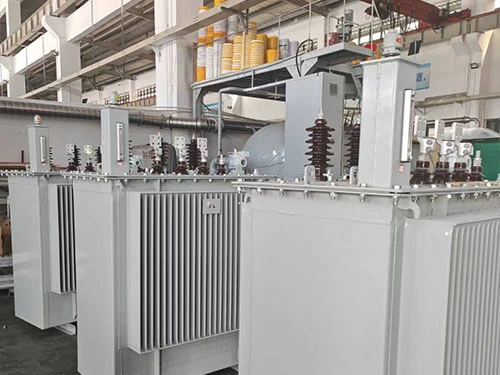

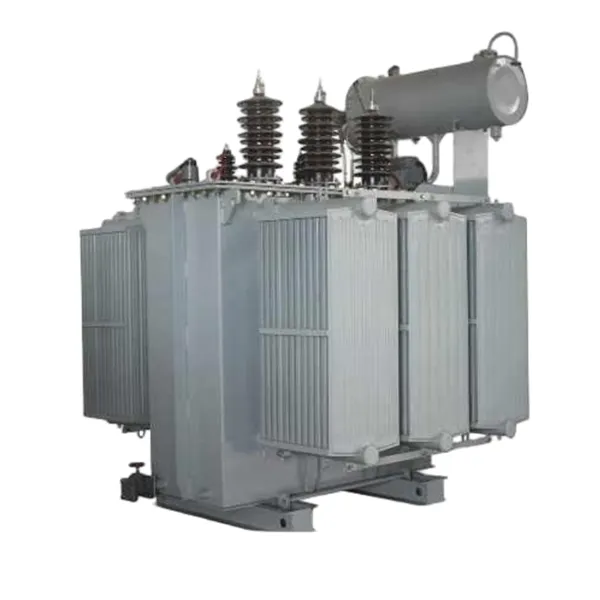

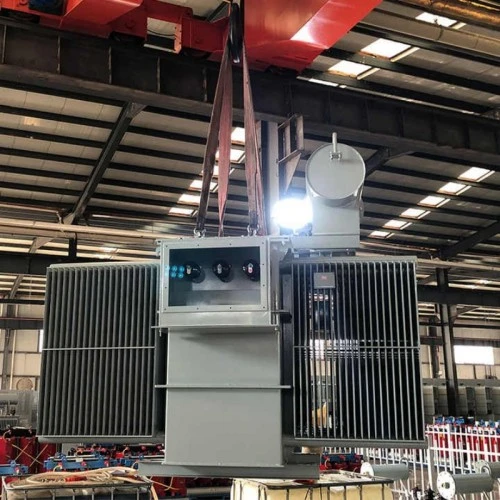

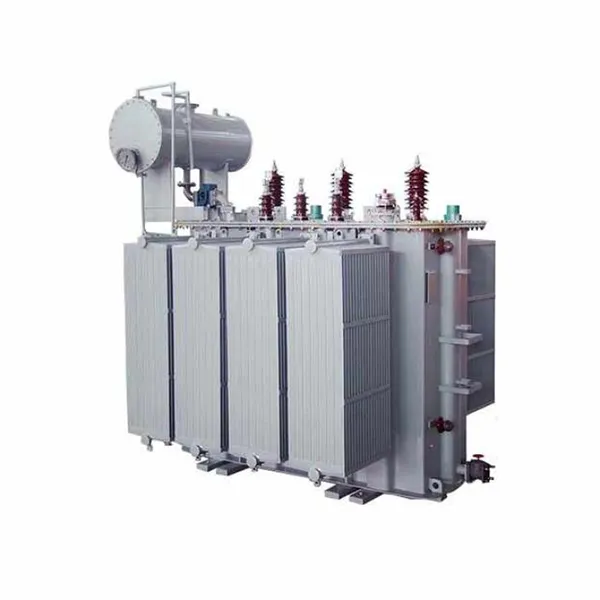

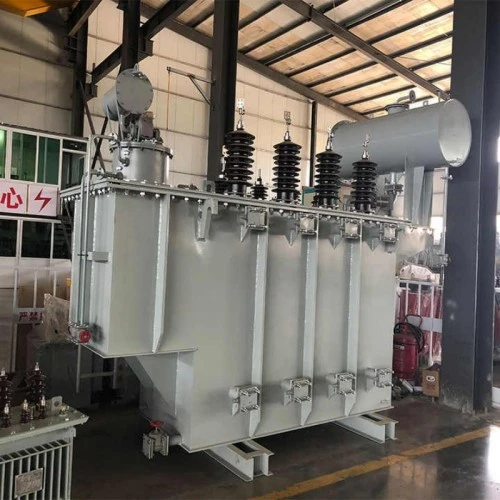

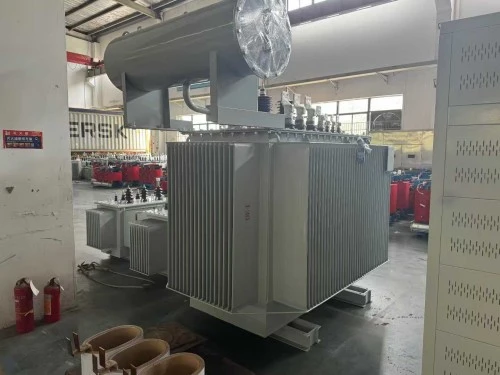

Twee kronkelende eenfasige olie-ondergedompelde ONAN-transformator

De twee-windende enkelfasige olie-ondergedompelde ONAN-transformator vertegenwoordigt het toppunt van conventionele maar zeer betrouwbare energieconversietechnologie. BijLugao Power Co., Ltd.,we begrijpen dat de ruggengraat van elk elektriciteitsdistributienetwerk ligt in de robuustheid van de transformatoren. Dit model is speciaal ontworpen om de spanning tussen twee verschillende elektrische circuits te verlagen of te verhogen met behulp van een primaire en secundaire wikkelingsconfiguratie, gescheiden door een siliciumstalen kern met hoge permeabiliteit.

De aanduiding "ONAN" (Oil Natural Air Natural) geeft aan dat dit apparaat afhankelijk is van een natuurlijk convectieproces. De isolerende olie circuleert op natuurlijke wijze terwijl deze opwarmt, waardoor thermische energie wordt overgedragen naar de tankwanden, die vervolgens worden afgevoerd naar de omgevingslucht. Dit elimineert de noodzaak voor externe koelventilatoren of pompen, wat resulteert in een transformator die niet alleen stil is, maar ook aanzienlijk minder gevoelig is voor mechanische storingen.

In tegenstelling tot autotransformatoren biedt onze tweewikkelende eenfasige olie-ondergedompelde ONAN-transformator volledige elektrische isolatie tussen de primaire en secundaire zijde. Deze galvanische isolatie is van cruciaal belang voor de veiligheid, filtert op effectieve wijze harmonischen en beschermt gevoelige stroomafwaartse apparatuur tegen tijdelijke spanningspieken. Of het nu wordt gebruikt voor hoogspanningstransmissiesubstations of als serviceingangstransformator voor commerciële complexen, deze unit garandeert uitzonderlijke kortsluitvastheid en thermische prestaties.

Productparameter (specificatie)

Lugao Power Co., Ltd. vervaardigt deze units met een hoge mate van maatwerk om aan specifieke netwerkvereisten te voldoen. Hieronder vindt u de standaard technische specificaties:

Producteigenschap en toepassing

Vraag: Waarom kiezen voor het Two Winding-ontwerp in plaats van een autotransformator?

1. Biedt fysieke en elektrische isolatie tussen HV- en LV-circuits.

2. Voorkomt dat stroomstoten (bijvoorbeeld bliksem) worden overgedragen naar de secundaire zijde.

3. Essentieel voor de veiligheid in residentiële, industriële controle- en medische faciliteiten.

4. Biedt een betere spanningsregeling bij wisselende belastingen.

Vraag: Waarom ONAN-koeling gebruiken in plaats van geforceerde koeling?

1. Geen bewegende delen (geen ventilatoren, geen pompen) - nul risico op defecten aan het hulpsysteem.

2. Ideaal voor afgelegen locaties met beperkte onderhoudstoegang.

3. Stille werking - geschikt voor geluidsgevoelige omgevingen.

4. De levensduur bedraagt ​​vaak meer dan 25 jaar met minimale tussenkomst.

Vraag: Hoe garandeert Lugao Power de kwaliteit van de kern en de wikkeling?

1. Gebruikt CRGO-siliciumstaal met getrapte kernconstructie.

2. Vermindert verliezen bij nullast met bijna 20% vergeleken met standaard gestapelde kernen.

3. Wikkelingen van hooggeleidend koper of aluminium, gelijkmatig gewikkeld.

4. Elke unit ondergaat een hittetest en een geïnduceerde overspanningstest voordat deze de fabriek verlaat.

Specifieke toepassingsscenario's

1. Distributie van nutsvoorzieningen op het platteland: het uitbreiden van elektriciteitsleidingen naar landbouwpompen en afgelegen boerderijen.

2. Spoorwegsignalisatie: het leveren van betrouwbare stroom voor baanapparatuur.

3. Wooncomplexen: Verlaging van de middenspanning naar 120V/240V voor eengezinswoningen of hoogbouwinstallaties.

4. Industriële verlichting: voeding van zware industriële verlichtingsroosters.

5. Hernieuwbare integratie: koppeling met zonne-energie-omvormers om geïsoleerde eenfasige belastingen te voeden.

Productiedetails

1. Kern- en wikkelconstructie

Het hart van de tweewikkelende eenfasige olie-ondergedompelde ONAN-transformator ligt in de kern. Lugao Power maakt gebruik van een nauwkeurig gesneden, verstekkern gemaakt van CRGO-staal met hoge permeabiliteit. Dit ontwerp minimaliseert de luchtspleet, waardoor de magnetiseringsstroom en het geluid aanzienlijk worden verminderd. De wikkelingen zijn concentrisch geplaatst: de LV-wikkeling bevindt zich dichter bij de kern, met de HV-wikkeling eromheen gewikkeld. Deze opstelling optimaliseert de elektromagnetische koppeling en mechanische sterkte.

2. Isolatie en tank

We gebruiken hoogwaardige transformatorolie (op verzoek minerale olie of natuurlijke ester) die zowel als diëlektrische isolator als als koelmedium fungeert. De tank is vervaardigd uit robuust staal en is gecoat met een oppervlaktebehandelingsproces in vijf stappen: ontvetten, fosfateren, gronden, tussencoating en een laatste toplaag van UV-bestendige verf. Dit zorgt voor weerstand tegen corrosie in kust- of vochtige omgevingen.

3. Kwaliteitsborging en certificeringen

Elke unit wordt vervaardigd in overeenstemming met de ISO 9001:2015-normen. Onze testprotocollen omvatten:

1. Routinetests: meting van de wikkelingsweerstand, test van de spanningsverhouding, nullastverlies en stroommeting, kortsluitimpedantie en diëlektrische tests.

2. Typetests: temperatuurstijgingstest, bliksemimpulstest (LI) en test op kortsluitvastheid.

3. We beschikken over certificeringen die voldoen aan mondiale normen zoals IEC 60076 en ANSI/IEEE C57.12.00, waardoor we garanderen dat onze transformatoren op de internationale markten worden geaccepteerd.

Waarom kiezen voor Lugao Power? (Concurrentievergelijking)

Bij de aanschaf van een twee-windende éénfasige olie-ondergedompelde ONAN-transformator is de markt verzadigd met goedkope opties die concessies doen aan de materiaalkwaliteit. Dit is de reden waarom Lugao Power Co., Ltd. zich onderscheidt:

Onze belofte: Wij verkopen niet alleen transformatoren; wij bieden technische oplossingen. Ons technische team helpt met impedantieberekeningen, configuraties van tapwisselaars en installatiebegeleiding. Met Lugao Power ontvangt u een twee-windende eenfasige, in olie ondergedompelde ONAN-transformator die consistent lagere totale eigendomskosten (TCO) levert dankzij verminderde onderhoudsbehoeften en hogere energie-efficiëntie.

Toepassingscasestudy: Elektrificatieproject op het platteland

In het tweede kwartaal van 2024 werd een gemeentelijk nutsbedrijf in Zuidoost-Azië regelmatig geconfronteerd met storingen van geïmporteerde droge transformatoren als gevolg van blikseminslag. Ze schakelden over op de Two Winding Single Phase Oil Immersed ONAN Transformer-eenheden van Lugao Power (50 kVA, 11 kV/230 V).

Resultaten:

1. Verminderd uitvalpercentage: 0% uitvalpercentage over twee moessonseizoenen.

2. Thermische prestaties: De ONAN-koeling handhaafde de wikkelingstemperaturen 15°C lager dan de vorige units onder een belasting van 90%.

3. Onderhoud: Het nutsbedrijf rapporteerde nul onderhoudsinterventies dankzij het robuuste olieconserveringssysteem.

Verpakking en verzending

Lugao Power begrijpt dat logistiek net zo belangrijk kan zijn als productie en zorgt ervoor dat elke twee-windende eenfase-olie-ondergedompelde ONAN-transformator wordt verpakt voor wereldwijd transport.

Verpakking: Units worden gevuld met hoogwaardige isolatieolie verzonden. Voor de export gebruiken wij houten kisten (ISPM 15 gecertificeerd) of stalen frames met beschermende verpakking. Overspanningsafleiders en bussen zijn afzonderlijk verpakt in schokabsorberend schuim om transportschade te voorkomen.

Documentatie: Elke verzending bevat een uitgebreide handleiding, testrapporten en installatieschema's.

Levertijd: Standaardeenheden zijn beschikbaar binnen 20-25 werkdagen. Aangepaste bestellingen vereisen 30--35 dagen.

Laadhaven: Ningbo.

Veelgestelde vragen (FAQ)

Vraag 1: Kan deze transformator buitenshuis worden gebruikt bij extreme temperaturen?

EEN: Absoluut. Het ONAN-koelsysteem is ontworpen voor omgevingstemperaturen van -25°C tot +50°C. Voor extreme omgevingen (woestijn of arctisch) kan Lugao Power het olievolume en het ontwerp van de tankradiator dienovereenkomstig aanpassen. De robuuste tankcoating zorgt voor UV- en vochtbestendigheid, waardoor de tweewikkelende eenfasige olie-ondergedompelde ONAN-transformator ideaal is voor buiteninstallaties op palen of op grondniveau.

Vraag 2: Wat is de typische levensduur van deze transformator?

A: Met de juiste installatie en periodieke olietests bedraagt ​​de operationele levensduur doorgaans tussen de 25 en 30 jaar. De kern en wikkelingen zijn ontworpen met een thermische klasse die een isolatielevensduur van 30 jaar mogelijk maakt onder nominale belastingsomstandigheden. Lugao Power biedt standaard een productiegarantie van 5 jaar, waarbij uitgebreide servicecontracten mogelijk zijn.

Vraag 3: Levert u kraanwisselaars voor spanningsregeling?

EEN: Ja. Afhankelijk van de toepassing bieden wij zowel Off-Circuit Tap Changers (OCTC) als On-Load Tap Changers (OLTC) aan. Voor standaarddistributie integreren we spanningsloze kranen (+/- 2,5% of 5%) om zich aan te passen aan netschommelingen. Als u een tweewikkelende eenfasige, olie-ondergedompelde ONAN-transformator koopt voor gevoelige industriële apparatuur die een constante spanning vereist, kunnen we een OLTC-systeem installeren.

Vraag 5: Wat is het verschil tussen een standaardtransformator en een "Heavy Duty"-variant die u aanbiedt?

A: Onze standaardunits zijn gebouwd voor commercieel en algemeen residentieel gebruik. Onze "Heavy Duty" variant van deTwee kronkelende eenfasige olie-ondergedompelde ONAN-transformatorbeschikt over een grotere koperdoorsnede, een versterkt kernjuk en een hogere kwaliteit isolatieolie (natuurlijke ester) om cyclische overbelastingen tot 150% gedurende korte perioden te weerstaan. Dit is ideaal voor lastoepassingen, mijnbouwapparatuur of landbouwbelastingen waarbij de startstroom hoog is.

Neem vandaag nog contact op met Lugao Power Co., Ltd

Zorg voor de continuïteit van uw elektriciteitsnetwerk. Kies voor de duurzaamheid, efficiëntie en veiligheid van onze twee-wikkelende eenfasige olie-ondergedompelde ONAN-transformator. Voor offertes, technische tekeningen of kortingen bij bulkbestellingen kunt u het onderstaande aanvraagformulier gebruiken.
