Waarom een ​​olie-ondergedompelde transformator het werkpaard is van elektriciteitsnetten op utiliteitsschaal?

In het hart van elke moderne stad, elk industrieel complex en elk regionaal elektriciteitsnetwerk is er een stille, zoemende aanwezigheid die het moderne leven mogelijk maakt. Het is deolie ondergedompelde transformator– een apparaat dat zo fundamenteel is voor de werking van het elektriciteitsnet dat het door zijn alomtegenwoordigheid bijna onzichtbaar is geworden voor het publiek. Maar zonder deze werkpaarden zou de overdracht van elektriciteit van de energiecentrale naar uw huis een onmogelijke opgave zijn. De in olie ondergedompelde transformator vervult een eenvoudige maar essentiële functie: hij verhoogt de spanning voor efficiënte transmissie over lange afstanden en verlaagt deze voor veilig verbruik. Maar de eenvoud van zijn functie logenstraft de buitengewone techniek die nodig is om hem tientallen jaren betrouwbaar, efficiënt en duurzaam te maken.

Elektriciteitsnetwerken op nutsschaal zijn om een ​​aantal dwingende redenen afhankelijk van olie-ondergedompelde transformatoren: ze bieden superieure betrouwbaarheid, effectief thermisch beheer, uitstekende diëlektrische sterkte en een bewezen staat van dienst op het gebied van lange levensduur. In tegenstelling tot droge transformatoren, die een beperkte spanning en capaciteit hebben, kunnen olie-ondergedompelde transformatoren de enorme energieniveaus aan die het elektriciteitsnet nodig heeft. Hun olie heeft een tweeledig doel: het is zowel een elektrische isolator als een koelvloeistof, waardoor de transformator op volle capaciteit kan werken zonder oververhitting. In dit artikel worden de technische en economische factoren onderzocht die de olie-ondergedompelde transformator tot het onbetwiste werkpaard van elektriciteitsnetwerken op nutsschaal maken, waarbij het ontwerp, de koelsystemen, de betrouwbaarheid en de levenscycluseconomie worden geanalyseerd.

Inhoudsopgave

• 1. Wat is een olie-ondergedompelde transformator en hoe werkt deze?
• 2. Waarom is oliekoeling superieur voor toepassingen met hoog vermogen?
• 3. Wat maakt in olie ondergedompelde transformatoren uitzonderlijk betrouwbaar?
• 4. Hoe levert de in olie ondergedompelde transformator een levensduur van 30-40 jaar?
• 5. Wat zijn de economische voordelen van in olie ondergedompelde transformatoren?
• 6. Veelgestelde vragen (FAQ)
• 7. Conclusie

1. Wat is een olie-ondergedompelde transformator en hoe werkt deze?

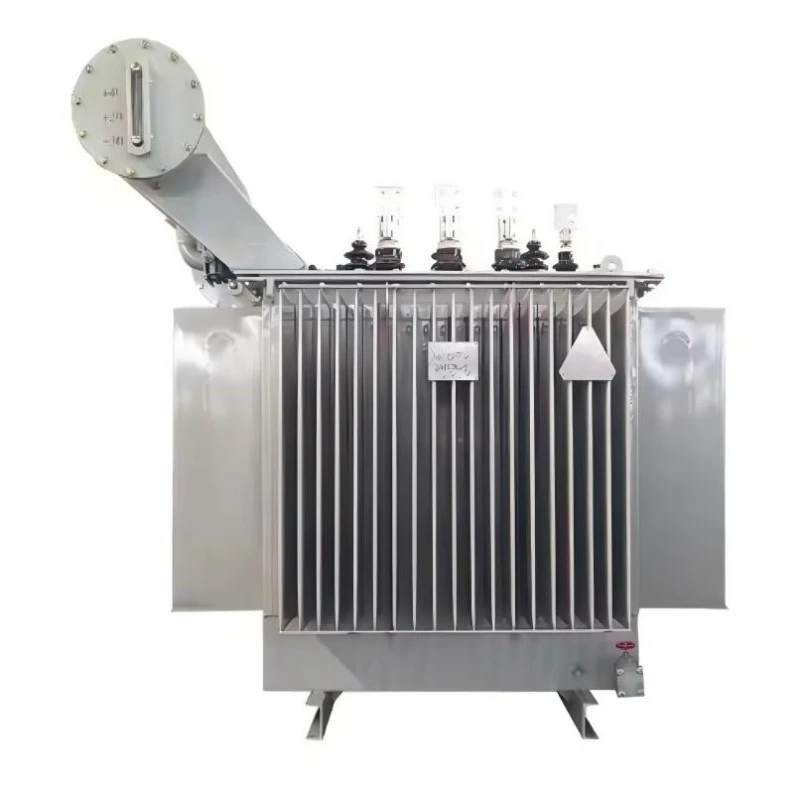

Een olie-ondergedompelde transformator is een type transformator waarbij de kern en wikkelingen zijn ondergedompeld in een tank gevuld met transformatorolie. De olie is een speciaal samengestelde minerale olie die zowel een elektrische isolator als een koelmedium is. De transformator werkt volgens het principe van elektromagnetische inductie: een wisselstroom in de primaire wikkeling creëert een veranderende magnetische flux in de kern, die een spanning in de secundaire wikkeling induceert. De spanningsverhouding wordt bepaald door de windingsverhouding tussen de primaire en secundaire wikkelingen. In een typisch elektriciteitsnet verhoogt een step-up transformator de spanning van het generatorniveau (doorgaans 11-22 kV) naar transmissieniveaus (115 kV tot 765 kV), en een step-down transformator verlaagt de spanning van transmissieniveaus naar distributieniveaus (4 kV tot 35 kV).

De rol van de olie in de transformator is tweeledig. Ten eerste zorgt het voor elektrische isolatie tussen de wikkelingen en de tank, waardoor elektrische storingen worden voorkomen. Dankzij de hoge diëlektrische sterkte van de olie kan de transformator compacter zijn dan wanneer hij luchtgeïsoleerd zou zijn. Ten tweede fungeert de olie als koelmiddel. Terwijl de transformator in werking is, wordt er warmte gegenereerd in de kern en de wikkelingen als gevolg van I²R-verliezen (koperverliezen) en hysteresis- en wervelstroomverliezen (ijzerverliezen). De olie absorbeert deze warmte en circuleert, waardoor deze naar de tankwanden wordt overgebracht, waar deze wordt afgevoerd naar de omringende lucht. Dit koeleffect is essentieel om de transformator op zijn volledige nominale capaciteit te laten werken zonder oververhitting.

De olie-ondergedompelde transformator is de dominante technologie voor hoogspannings- en hoogvermogentoepassingen. BijLugao Power Co., Ltd.produceren wij olie-ondergedompelde transformatoren die voldoen aan de strengste internationale normen. De typische componenten van een in olie ondergedompelde transformator zijn onder meer: ​​de kern (meestal gemaakt van korrelgeoriënteerd siliciumstaal), de wikkelingen (meestal koper of aluminium), de olietank, de bussen (voor het verbinden van de wikkelingen met het externe circuit), de conservator (een expansievat om olie-expansie mogelijk te maken), de ontluchter (om lucht de conservator te laten binnenkomen en verlaten) en het koelsysteem (radiatoren of ventilatoren). Het ontwerp en de constructie van deze componenten zijn van cruciaal belang voor de prestaties en levensduur van de transformator. Onze fabriek heeft deze ontwerpelementen gedurende tientallen jaren verfijnd, zodat onze olie-ondergedompelde transformator betrouwbare prestaties levert in de meest veeleisende netwerktoepassingen.

2. Waarom is oliekoeling superieur voor toepassingen met hoog vermogen?

Het koelsysteem van een transformator is van cruciaal belang voor de werking ervan. Terwijl de transformator elektrische energie omzet, gaat een deel verloren als warmte. Deze warmte moet worden afgevoerd om te voorkomen dat de temperatuur van de transformator de ontwerplimieten overschrijdt. In een olie-ondergedompelde transformator dient de olie als primair koelmedium. Dankzij de superieure thermische geleidbaarheid en specifieke warmtecapaciteit van de olie kan deze op efficiënte wijze warmte absorberen en wegleiden van de kern en wikkelingen. Het afkoelingsproces wordt aangedreven door natuurlijke convectie: naarmate de olie wordt verwarmd, wordt deze minder dicht en stijgt deze, terwijl koelere olie naar beneden daalt om zijn plaats in te nemen. Hierdoor ontstaat een natuurlijke circulatie die de warmte door de transformator verdeelt.

Er zijn verschillende soorten koelsystemen die worden gebruikt voor in olie ondergedompelde transformatoren:

• ONAN (Olie natuurlijk, lucht natuurlijk):Dit is de eenvoudigste vorm van koeling, waarbij gebruik wordt gemaakt van de natuurlijke convectie van de olie en de natuurlijke convectie van de lucht over het tankoppervlak. De warmte wordt van de olie overgebracht naar de tankwanden en vervolgens naar de omringende lucht. ONAN koeling is geschikt voor kleinere transformatoren.
• ONAF (natuurlijke olie, luchtgeforceerd):Dit systeem maakt gebruik van ventilatoren om lucht over het tankoppervlak en de radiatoren te blazen, waardoor de warmteoverdracht toeneemt. ONAF-koeling wordt gebruikt voor grotere transformatoren en kan de capaciteit van de transformator tot 33% vergroten.
• OFAF (oliemacht, luchtmacht):Dit systeem maakt gebruik van oliepompen om de olie door de radiatoren te laten circuleren, en ventilatoren om lucht over de radiatoren te persen. OFAF-koeling wordt gebruikt voor de grootste transformatoren, waardoor maximale koelcapaciteit wordt geboden.
• ODAF (oliegestuurd, luchtmacht):Dit is het meest geavanceerde koelsysteem, waarbij de olie door pompen door de wikkelingen wordt geleid om voor de meest effectieve koeling te zorgen. Voor de grootste en zwaarst belaste transformatoren wordt ODAF-koeling toegepast.

De keuze voor het koelsysteem is afhankelijk van het vermogen van de transformator, de omgevingstemperatuur en het belastingsprofiel. De effectiviteit van het koelsysteem is een cruciale factor bij het bepalen van de capaciteit van de transformator en zijn vermogen om overbelastingen aan te kunnen. Een transformator met een hoogefficiënt koelsysteem kan met een hogere belastingsfactor worden gebruikt zonder de temperatuurlimieten te overschrijden. Bij Lugao Power Co.,Ltd. ontwerpen we onze olie-ondergedompelde transformator met koelsystemen die zijn geoptimaliseerd voor de specifieke toepassing, zodat de transformator zijn volledige nominale capaciteit kan leveren onder de meest veeleisende omstandigheden.

De volgende tabel vat de belangrijkste kenmerken van de verschillende koelsystemen samen:

Het vermogen van de olie om op efficiënte wijze warmte uit de kern en wikkelingen van de transformator te verwijderen, is een van de belangrijkste redenen waarom de in olie ondergedompelde transformator de voorkeur heeft voor toepassingen op utiliteitsschaal. De olie fungeert ook als dempend medium, absorbeert mechanische trillingen en vermindert geluid.

3. Wat maakt in olie ondergedompelde transformatoren uitzonderlijk betrouwbaar?

De betrouwbaarheid van de olie-ondergedompelde transformator is de hoeksteen van zijn dominantie in het elektriciteitsnet. Een defect aan een transformator is een catastrofale gebeurtenis, die leidt tot stroomuitval, dure reparaties en potentiële veiligheidsrisico's. Het ontwerp en de constructie van de olie-ondergedompelde transformator zijn specifiek bedoeld om de betrouwbaarheid te maximaliseren. De olie zorgt voor een schone, inerte omgeving voor de wikkelingen en beschermt ze tegen vocht, stof en andere verontreinigingen. De olie fungeert ook als een systeem voor vroegtijdige waarschuwing: de analyse van opgeloste gassen (DGA) van de olie kan beginnende fouten detecteren, waardoor proactief onderhoud mogelijk is voordat er een storing optreedt.

Verschillende belangrijke ontwerpkenmerken dragen bij aan de betrouwbaarheid van de olie-ondergedompelde transformator:

• Robuuste isolatie:De olie zorgt voor een hoge diëlektrische sterkte en voorkomt elektrische storingen tussen de wikkelingen. De papierisolatie op de wikkelingen is ook geïmpregneerd met olie, waardoor de diëlektrische sterkte wordt vergroot. De combinatie van papier- en olie-isolatie staat bekend als een "papier-olie" isolatiesysteem en is het meest betrouwbare isolatiesysteem voor hoogspanningstransformatoren.
• Verzegelde constructie:De transformatortank is afgedicht om het binnendringen van vocht en zuurstof te voorkomen, waardoor de olie- en papierisolatie kunnen worden aangetast. De conservator (een expansievat) is verbonden met de hoofdtank en is gedeeltelijk gevuld met olie, waardoor een afgesloten omgeving ontstaat. De ontluchter laat lucht de conservator binnenkomen en verlaten, maar bevat een droogmiddel om vocht uit de lucht te verwijderen.
• Overbelastingsvermogen:In olie ondergedompelde transformatoren hebben een aanzienlijk overbelastingsvermogen. De olie fungeert als thermische buffer, absorbeert warmte tijdens periodes van hoge belasting en geeft deze weer vrij als de belasting afneemt. Hierdoor kan de transformator kortetermijnoverbelastingen verwerken zonder de temperatuurlimieten te overschrijden. Het overbelastingsvermogen is vooral belangrijk in een netwerk waar de belasting onvoorspelbaar kan variëren.
• Conditiebewaking:De olie kan worden bemonsterd en geanalyseerd om de toestand van de transformator te beoordelen. Opgeloste gasanalyse (DGA) is de belangrijkste techniek voor conditiebewaking. De in de olie opgeloste gassen geven een indicatie van het type en de ernst van een eventuele storing. Door de olie regelmatig te controleren, kunnen potentiële problemen vroegtijdig worden geïdentificeerd, waardoor corrigerende maatregelen kunnen worden genomen voordat er een storing optreedt.

De betrouwbaarheid van de olie-ondergedompelde transformator is gedurende tientallen jaren bewezen. Veel olie-ondergedompelde transformatoren zijn al meer dan 40 jaar in bedrijf, met alleen routineonderhoud. De robuuste constructie van de transformator, gecombineerd met het vermogen om in het veld te worden onderhouden, maakt hem tot een betrouwbare aanwinst voor elk nutsbedrijf. Bij Lugao ontwerpen we onze olie-ondergedompelde transformator voor het hoogste niveau van betrouwbaarheid. Onze transformatoren zijn vervaardigd uit hoogwaardige materialen en worden onderworpen aan strenge tests, waaronder diëlektrische tests, kortsluittests en thermische tests, om ervoor te zorgen dat ze onder alle bedrijfsomstandigheden betrouwbaar presteren.

De onderstaande tabel toont de typische levensduur van verschillende transformatorcomponenten en de factoren die hun levensduur beïnvloeden.

De betrouwbaarheid van de olie-ondergedompelde transformator is een direct gevolg van het robuuste ontwerp, de beschermende eigenschappen van de olie en het vermogen om de toestand ervan te bewaken. Deze factoren zorgen er samen voor dat de olie-ondergedompelde transformator de meest betrouwbare technologie is voor elektriciteitsnetten op nutsschaal.

4. Hoe levert de in olie ondergedompelde transformator een levensduur van 30-40 jaar?

De lange levensduur van de olie-ondergedompelde transformator is een bewijs van het robuuste ontwerp en de inherente duurzaamheid van de componenten. Een goed ontworpen en goed onderhouden olie-ondergedompelde transformator kan 30 tot 40 jaar betrouwbaar functioneren, en in sommige gevallen zelfs langer. De sleutel tot deze lange levensduur ligt in de bescherming die de olie biedt en het vermogen om de transformator gedurende zijn hele levensduur in goede staat te houden. De dubbele rol van de olie als isolator en koelmiddel, gecombineerd met de afgedichte constructie, creëert een omgeving die de kern en wikkelingen beschermt tegen de afbrekende effecten van vocht, zuurstof en vervuiling.

De levensduur van een in olie ondergedompelde transformator wordt doorgaans bepaald door de staat van het isolatiesysteem, dat bestaat uit de papierisolatie en de olie. De papierisolatie verslechtert na verloop van tijd als gevolg van thermische, mechanische en chemische spanningen. De mate van degradatie wordt bepaald door de vergelijking van Arrhenius: de levensduur van de isolatie wordt gehalveerd voor elke stijging van de bedrijfstemperatuur met 8-10°C. Daarom is het beheersen van de temperatuur van de transformator essentieel voor het maximaliseren van de levensduur ervan. Het oliekoelsysteem is van cruciaal belang voor het beheer van de temperatuur. De olie voert de warmte af die wordt gegenereerd door de kern en de wikkelingen, waardoor de isolatietemperatuur binnen aanvaardbare grenzen blijft.

Een andere factor die de levensduur van een in olie ondergedompelde transformator beïnvloedt, is de toestand van de olie zelf. De olie kan na verloop van tijd vervuild raken met vocht en zuurstof. Vocht vermindert de diëlektrische sterkte van de olie en versnelt de veroudering van de papierisolatie. Zuurstof zorgt ervoor dat de olie oxideert, waardoor zuren en slib worden gevormd die de isolatie verder kunnen aantasten. Regelmatig olietesten zijn essentieel om de toestand van de olie te controleren. Oliefiltratie en -verwerking kan vocht en verontreinigingen verwijderen, waardoor de eigenschappen van de olie worden hersteld en de levensduur van de transformator wordt verlengd. In veel gevallen kan de olie geheel worden vervangen, waardoor de transformator weer in bijna nieuwstaat verkeert.

Naast de olie en isolatie kunnen ook de overige componenten van de transformator worden onderhouden of vervangen om de levensduur ervan te verlengen. Zo kunnen de bussen, het koelsysteem en de kraanwisselaar allemaal vervangen of gereviseerd worden. Dankzij deze modulariteit kan de levensduur van de transformator aanzienlijk worden verlengd ten opzichte van de levensduur van de afzonderlijke componenten. Bij Lugao ontwerpen we onze olie-ondergedompelde transformator met onderhoudbaarheid in gedachten. Onze transformatoren bieden gemakkelijke toegang tot kritische componenten en standaardinterfaces voor vervangende onderdelen. Dit zorgt ervoor dat onze klanten hun transformatoren tientallen jaren in gebruik kunnen houden.

5. Wat zijn de economische voordelen van in olie ondergedompelde transformatoren?

Hoewel de initiële kosten van een in olie ondergedompelde transformator hoger zijn dan die van een droge transformator, biedt de in olie ondergedompelde transformator aanzienlijke economische voordelen gedurende zijn levensduur. De belangrijkste economische voordelen zijn: lagere bedrijfsverliezen, hoger overbelastingsvermogen, langere levensduur en lagere onderhoudskosten. Deze factoren dragen bij aan lagere totale eigendomskosten (TCO) voor de olie-ondergedompelde transformator gedurende de levensduur van 30-40 jaar.

De bedrijfsverliezen van een transformator zijn de som van de nullastverliezen (kernverliezen) en de belastingsverliezen (koperverliezen). De nullastverliezen zijn constant en afhankelijk van het kernmateriaal en het ontwerp. De belastingsverliezen variëren met het kwadraat van de belastingsstroom. De kosten van deze verliezen gedurende de levensduur van de transformator kunnen aanzienlijk zijn, vooral in gebieden met hoge elektriciteitsprijzen. In olie ondergedompelde transformatoren hebben doorgaans lagere kernverliezen dan droge transformatoren vanwege de superieure koelefficiëntie, waardoor een compacter en efficiënter kernontwerp mogelijk is.

Het hogere overbelastingsvermogen van een in olie ondergedompelde transformator is een ander aanzienlijk economisch voordeel. In een net is de belasting zelden constant. Er zijn piekperioden en perioden met een lage vraag. Een in olie ondergedompelde transformator kan overbelastingen op korte termijn aan, waardoor het nutsbedrijf investeringen in nieuwe capaciteit kan uitstellen. Dankzij de overbelastingsmogelijkheid kan de transformator ook met een hogere gemiddelde belastingsfactor worden gebruikt, waardoor er minder behoefte is aan extra transformatoren.

De lange levensduur van een olie-ondergedompelde transformator is een groot economisch voordeel. De kosten voor het vervangen van een transformator zijn aanzienlijk, inclusief de kosten van de nieuwe transformator, de installatiekosten en de kosten van uitvaltijd. Door de levensduur te verlengen kan het nutsbedrijf deze kosten uitstellen.

De volgende tabel geeft een samenvatting van de economische voordelen van de olie-ondergedompelde transformator vergeleken met een droge transformator:

De olie-ondergedompelde transformator biedt de beste economische waarde voor elektriciteitsnetten op nutsschaal. De lagere bedrijfsverliezen, het hogere overbelastingsvermogen en de langere levensduur compenseerden de hogere initiële kosten ruimschoots. Bij Lugao streven we ernaar onze klanten te voorzien van een olie-ondergedompelde transformator die de beste economische waarde levert en hoge prestaties combineert met betrouwbaarheid op de lange termijn.

6. Veelgestelde vragen (FAQ)

Vraag 1: Wat is de typische levensduur van een olie-ondergedompelde transformator?

Antwoord: Een goed ontworpen en goed onderhouden olie-ondergedompelde transformator kan een levensduur hebben van 30 tot 40 jaar, en in sommige gevallen zelfs langer. De levensduur wordt vooral bepaald door de staat van de papierisolatie en de isolatieolie. Regelmatig onderhoud, inclusief olietesten en filtratie, kan de levensduur van de transformator aanzienlijk verlengen. Bij Lugao Power Co.,Ltd. ontwerpen we onze olie-ondergedompelde transformator voor langdurige betrouwbaarheid, met een robuuste constructie en hoogwaardige materialen.

Vraag 2: Hoe verhoudt een in olie ondergedompelde transformator zich qua brandveiligheid tot een droge transformator?

Antwoord: In olie ondergedompelde transformatoren bevatten een brandbare vloeistof (de olie), die brandgevaar oplevert. Droge transformatoren worden als veiliger beschouwd in termen van brandrisico omdat ze zijn vervaardigd uit niet-brandbare materialen. Het brandrisico van een in olie ondergedompelde transformator kan echter worden beperkt door ontwerpkenmerken zoals brandmuren, brandblussystemen en het gebruik van minder brandbare vloeistoffen (zoals synthetische esters). Veel nutsbedrijven kiezen voor olie-ondergedompelde transformatoren vanwege hun superieure prestaties en betrouwbaarheid, accepteren het hogere brandrisico in ruil voor de voordelen, en implementeren passende veiligheidsmaatregelen. De keuze tussen beide typen hangt af van de specifieke toepassing en de veiligheidseisen van de locatie.

Vraag 3: Wat is het doel van de olie in een olie-ondergedompelde transformator?

Antwoord: De olie in een in olie ondergedompelde transformator heeft twee essentiële functies: het zorgt voor elektrische isolatie tussen de wikkelingen en de tank, en het werkt als koelmiddel. De hoge diëlektrische sterkte van de olie voorkomt elektrische storingen, en dankzij de thermische geleidbaarheid kan de olie warmte uit de kern en wikkelingen absorberen en naar de tankwanden overbrengen. De olie zorgt ook voor een schone, inerte omgeving voor de wikkelingen en beschermt ze tegen vocht en zuurstof. De toestand van de olie is van cruciaal belang voor de prestaties en levensduur van de transformator.

Vraag 4: Wat is analyse van opgeloste gassen (DGA) en waarom is het belangrijk?

Antwoord: Analyse van opgelost gas (DGA) is een diagnostische techniek die wordt gebruikt om de toestand van een in olie ondergedompelde transformator te beoordelen. De olie bevat opgeloste gassen die worden gegenereerd door verschillende soorten fouten in de transformator. Door de samenstelling en concentratie van deze gassen te analyseren, is het mogelijk om het type en de ernst van een storing te identificeren. DGA is een essentieel hulpmiddel om storingen te voorkomen en de levensduur van de transformator te verlengen. Het wordt aanbevolen om DGA met regelmatige tussenpozen uit te voeren, doorgaans jaarlijks of halfjaarlijks.

Vraag 5: Wat zijn de milieuoverwegingen voor olie-ondergedompelde transformatoren?

Antwoord: Het belangrijkste milieuprobleem bij olie-ondergedompelde transformatoren is de kans op olielekken, die de bodem en het water kunnen verontreinigen. Om dit risico te beperken, zijn transformatoren uitgerust met insluitingssystemen, zoals olieopvangputten. Bovendien is er een groeiende trend naar het gebruik van biologisch afbreekbare en minder brandbare isolatievloeistoffen, zoals synthetische esters, die een lagere impact op het milieu hebben. De verwijdering van gebruikte transformatorolie moet worden beheerd in overeenstemming met de milieuvoorschriften. Bij Lugao Power Co.,Ltd. zetten we ons in voor milieuverantwoorde productie en bieden we transformatoren aan met synthetische estervloeistoffen en robuuste lekvrije ontwerpen.

7. Conclusie

De olie-ondergedompelde transformator is het onbetwiste werkpaard van het elektriciteitsnet op nutsschaal. Dankzij de superieure betrouwbaarheid, het effectieve thermische beheer, de lange levensduur en de gunstige economische eigenschappen is dit de voorkeurskeuze voor nutsbedrijven over de hele wereld. De olie zorgt voor essentiële elektrische isolatie en koeling, waardoor de transformator onder de meest veeleisende omstandigheden efficiënt en betrouwbaar kan werken. De mogelijkheid om de toestand van de transformator te monitoren door middel van olietests en om de transformator gedurende zijn lange levensduur te onderhouden, maakt hem tot een betrouwbaar bezit. Hoewel er andere technologieën bestaan, zoals droge transformatoren, blijft de olie-ondergedompelde transformator de dominante technologie voor hoogspanningstoepassingen met hoog vermogen. De bewezen prestaties van de transformator, gecombineerd met zijn vermogen om te worden onderhouden en gerenoveerd, zorgen ervoor dat hij de komende decennia de ruggengraat van het elektriciteitsnet zal blijven.

Bij Lugao Power Co.,Ltd. produceren we al meer dan twintig jaar hoogwaardige olie-ondergedompelde transformatoren. Onze transformatoren zijn ontworpen om te voldoen aan de hoogste normen op het gebied van prestaties, betrouwbaarheid en efficiëntie. We doen er alles aan om onze klanten de best mogelijke producten en diensten te bieden, en we nodigen u uit om contact met ons op te nemen voor meer informatie over onze olie-ondergedompelde transformatoroplossingen.

Neem contact op met Lugao Power Co., Ltd. Vandaagvoor meer informatie over onze olie-ondergedompelde transformatoroplossingen voor uw elektriciteitsnettoepassingen op nutsschaal.
