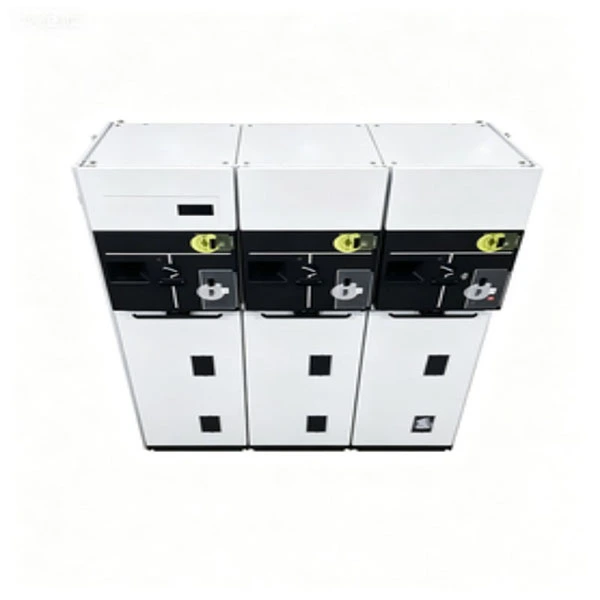

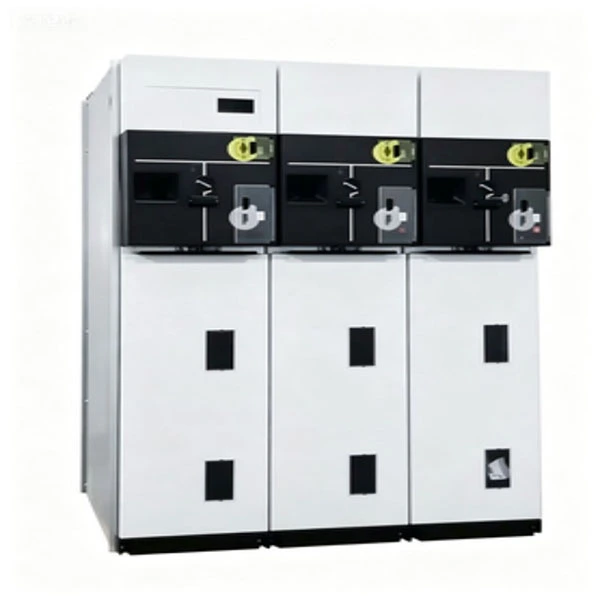

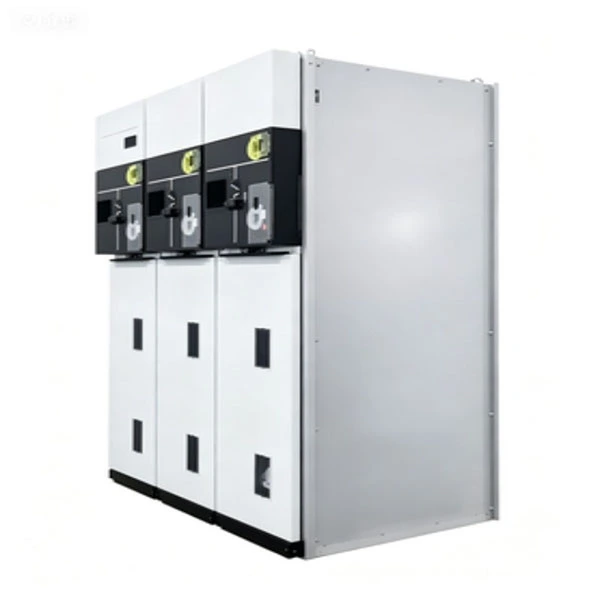

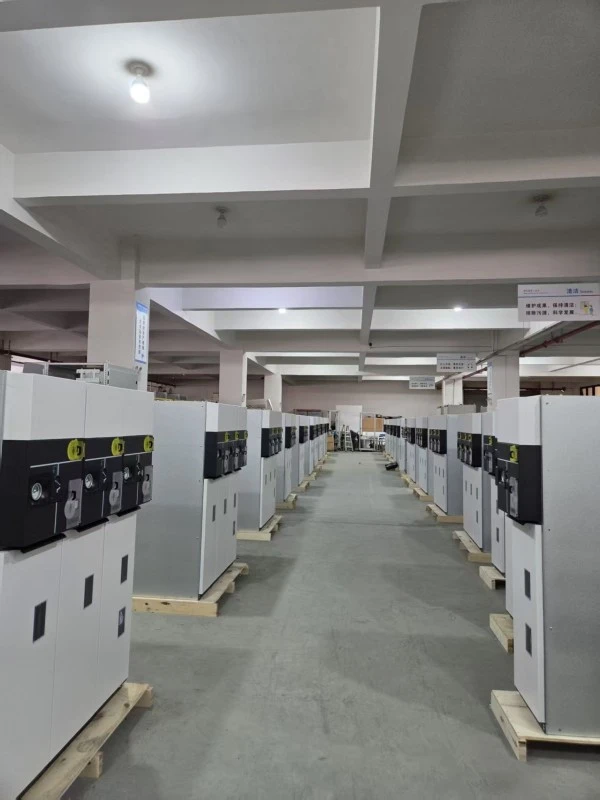

Compact afgedicht, volledig geïsoleerde RMU

De compacte, afgedichte, volledig geïsoleerde RMU (Ring-hoofdeenheid) is een in de fabriek gemonteerd, typegetest, met metaal omsloten schakelapparaat. Het integreert lastscheidingsschakelaars, vacuümstroomonderbrekers, zekeringen en aardingsschakelaars in één volledig afgedichte en volledig geïsoleerde roestvrijstalen tank.

Wat doet het?

Verbindt en isoleert stroomlussen in secundaire distributienetwerken (6kV–24kV)

Biedt foutisolatie en lusschakeling voor zeer betrouwbare elektriciteitsnetten

In tegenstelling tot traditionele luchtgeïsoleerde RMU's gebruikt deze Compact Sealed Fully Insulated RMU SF6 of milieuvriendelijk isolatiegas als het primaire isolatiemedium, waardoor het binnendringen van vocht, stofophoping en het binnendringen van dieren wordt geëlimineerd, waardoor het ideaal is voor kust-, woestijn-, hooggelegen en zwaar vervuilde gebieden.

Productbeschrijving

Onze Compact Sealed Fully Insulated RMU is een ringhoofdeenheid van de volgende generatie, ontwikkeld voor stedelijke stroomdistributie, industrieparken, wind-/zonne-energiecentrales en infrastructuurprojecten zoals luchthavens en datacenters. De nominale spanning varieert van 12 kV tot 24 kV, met een nominale stroom van 630 A voor hoofdrails en 125 A voor met zekeringen beveiligde circuits.

Belangrijkste technische kenmerken:

1. Volledig afgedichte roestvrijstalen tank (beschermingsgraad IP67)

2. SF6-gasisolatie (of alternatief milieuvriendelijk gas)

3. Interne boogclassificatie IAC AFLR 20kA/1s

4. Mechanische levensduur: tot 5.000 schakelingen voor lastscheidingsschakelaars

5. Geïntegreerde kabelaansluitcompartimenten met trekontlasting

6. Optionele afstandsbediening en SCADA-integratie

7. De compact afgedichte, volledig geïsoleerde RMU vereist geen interne reiniging of anticondensatieverwarming, waardoor de onderhoudskosten drastisch worden verlaagd in vergelijking met open schakelapparatuur.

Productparameter (specificatie)

Producteigenschap en toepassing

Belangrijkste kenmerken

1. Volledig afgedicht, volledig geïsoleerd --- Geen invloed van vocht, zoute mist, stof of kleine dieren.

2. Compacte structuur --- Breedte doorgaans 350–450 mm per eenheid, waardoor tot 50% vloeroppervlak wordt bespaard.

3. Boogbestendig ontwerp --- Voldoet aan IAC AFLR 20kA/1s, waardoor de veiligheid van de operator wordt gegarandeerd.

4. Onderhoudsvrij gedurende meer dan 20 jaar --- Onder normale omstandigheden hoeft u niet te reinigen, drogen of gas bij te vullen.

5. Zichtbare breuk ---Optioneel observatievenster voor de positie van de lastscheidingsschakelaar.

6. Hoge mechanische betrouwbaarheid --- Roestvrijstalen mechanisme met afgedichte lagers.

7. Smart ready --- Kan worden uitgerust met PT, CT en gemotoriseerde bedieningsmechanismen voor automatisering.

Toepassingsscenario's

● Stedelijke stroomdistributienetwerken --- Wooncomplexen, commerciële gebouwen, ziekenhuizen, datacentra.

● Hernieuwbare energieprojecten --- Opstapstations voor windturbines, verzamellijnen voor zonneparken.

● Infrastructuurconstructie --- Luchthavens, metro's, tunnels, havens.

● Tijdelijke en noodstroomvoorziening --- Mobiele onderstations, bouwplaatsen.

● Industriële zones --- Fabrieken die een hoge betrouwbaarheid en weinig onderhoud vereisen.

Vraag en antwoord

Vraag 1: Hoe presteert de Compact Sealed Fully Insulated RMU in kustomgevingen met een hoge luchtvochtigheid?

EEN: Uitstekend. Omdat de Fully Insulated RMU gebruik maakt van een volledig afgedichte roestvrijstalen tank met IP67-bescherming, kan er geen vocht in het isolatiecompartiment komen. Er zijn geen anticondensatieverwarmers vereist. Dit is een groot voordeel ten opzichte van open schakelapparatuur, die vaak last heeft van interne flashovers in gebieden met een hoge luchtvochtigheid.

Vraag 2: Wat is het gaslekpercentage? Moet ik tijdens de levensduur bijvullen?

A: Ons productieproces omvat heliumlektesten om een ​​lekkagepercentage van minder dan 0,1% per jaar te garanderen. Bij normaal gebruik is het bijvullen van gas binnen 30 jaar niet nodig. Een lagedrukalarm is als optie inbegrepen voor vroegtijdige waarschuwing.

Vraag 3: Is de Compact Sealed, volledig geïsoleerde RMU brandveilig?

EEN: Ja. De tank is gemaakt van 2 mm dik roestvrij staal en de interne boogtest zorgt ervoor dat in het zeldzame geval van een interne fout de boog wordt opgevangen zonder hete gassen naar de voorkant of zijkanten te stoten. Voor brandgevoelige toepassingen (bijvoorbeeld ziekenhuizen, datacenters) bieden wij optioneel ook een passieve brandwerende coating aan.

Vraag 4: Kan ik deze RMU integreren met mijn bestaande SCADA-systeem?

EEN: Absoluut. De Compact RMU ondersteunt gemotoriseerde bedieningsmechanismen, hulpcontacten en communicatiemodules (RS485, Modbus, IEC 61850 optioneel). Realtime positie-, fout- en drukstatus kunnen op afstand worden bewaakt.

Vraag 5: Wat is het verschil tussen uwRMUen traditionele luchtgeïsoleerde kasten?

A: Traditionele luchtgeïsoleerde kasten vereisen regelmatige reiniging, grote vrije afstanden en anticondensverwarming. Onze compacte, afgedichte, volledig geïsoleerde RMU elimineert al deze vereisten: een kleinere footprint, hogere betrouwbaarheid en lagere totale eigendomskosten over een periode van 10 tot 20 jaar.

Vraag 6: Biedt u 12 maanden garantie?

A: Ja, we bieden standaard een garantie van 12 maanden vanaf de datum van verzending, met een optie om te verlengen tot 24 of 36 maanden onder een betaald servicecontract. Tijdens de garantieperiode worden eventuele fabricagefouten kosteloos gerepareerd of vervangen.

Productiedetails

Tank- en afdichtingsproces

De tank van de Compact Sealed Fully Insulated RMU is vervaardigd uit 2 mm dik AISI 304 roestvrij staal, lasergelast en op heliumlekken getest. De afdichting maakt gebruik van dubbele O-ringen gemaakt van gehydrogeneerd nitrilrubber (HNBR), dat de elasticiteit gedurende meer dan 30 jaar behoudt zonder veroudering of scheuren. Alle bussen zijn gegoten in epoxygietvorm met ingebouwde schilden om gedeeltelijke ontlading te voorkomen.

Isolatie en boogonderbreking

De lastscheidingsschakelaar werkt in SF6-gas bij een relatieve druk van 0,04–0,05 MPa. Het puffer-type boogdovende ontwerp zorgt voor een onderbreking van maximaal 630A belastingsstroom en het maken/onderbreken van kabellaadstromen. Er zijn optionele vacuümstroomonderbrekermodules beschikbaar voor transformatorbeveiliging, geïntegreerd met stroombegrenzende zekeringen om een ​​"combo" -eenheid te vormen.

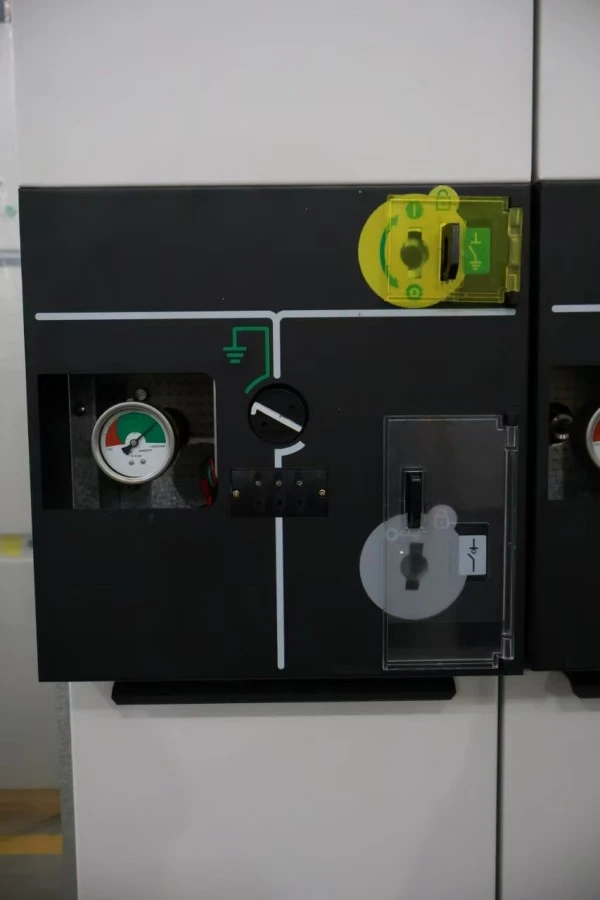

Bedieningsmechanisme

De driestandenschakelaar (gesloten/open/geaard) wordt aangedreven door een veerbekrachtigd mechanisch mechanisme met duidelijke standindicator. Alle bewegende delen zijn afgedicht in de tank, waardoor oxidatie en stofophoping worden geëlimineerd. Het voorpaneel is voorzien van mechanische vergrendelingen die het volgende voorkomen:

1. Sluiten van de aardingsschakelaar wanneer de lastschakelaar gesloten is

2. Opening the cable compartment cover when the earth switch is open

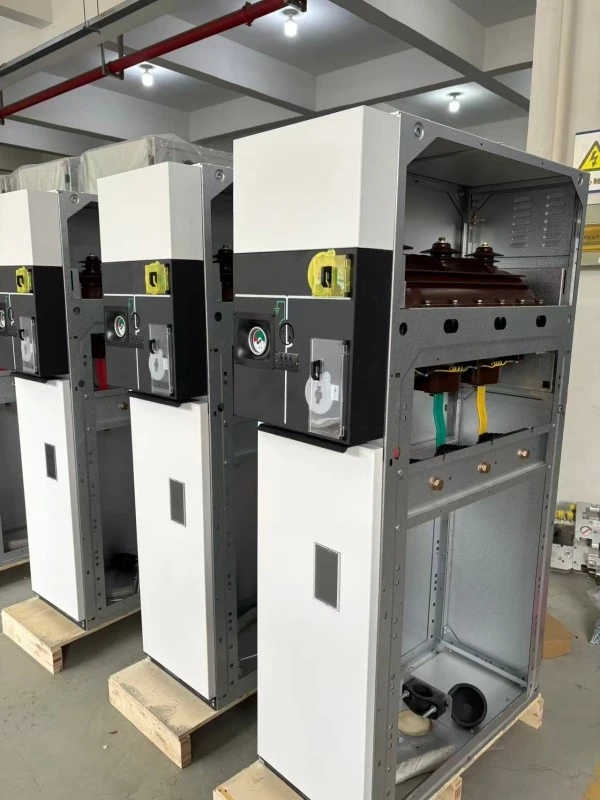

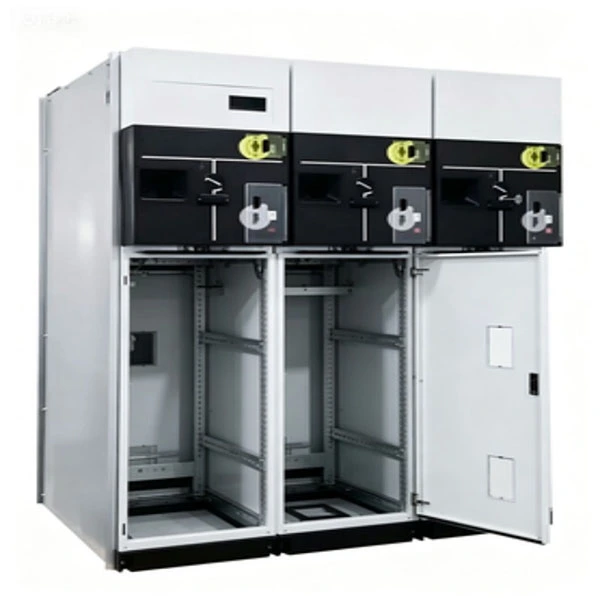

Kabelaansluiting en aarding

Kabelcompartimenten zijn ontworpen voor enkele of parallelle kabels met ondersteuning voor spanningskegels. Standaard kabelboxen zijn geschikt voor krimp- of koudekrimpaansluitingen. Een geïntegreerde koperen aardingsrail loopt door alle units, met dubbele aardingspunten voor naleving van de veiligheidsvoorschriften.

Kwaliteits- en testgarantie

Elke compact afgedichte, volledig geïsoleerde RMU ondergaat routinetests vóór verzending:

● Weerstandsmeting in het hoofdcircuit

● Voedingsfrequentie bestand tegen spanningstest (42 kV/1min voor 12 kV; 65 kV/1 min voor 24 kV)

● Blikseminpulstest (75 kV piek voor 12 kV; 125 kV piek voor 24 kV)

● Gaslektest (heliummassaspectrometrie)

● Mechanische werkingstest (200 cycli)

● Meting van gedeeltelijke ontlading (<5pC)

● Interne boogverificatie (typetest, uitgevoerd door een extern laboratorium)

● Alle producten voldoen aan IEC 62271-200, GB 3906, GB/T 11022 en GB/T 3804.

Verpakking en levering

Verpakking: Houten exportkratten met schokbestendig schuim en vochtbarrière. Elke eenheid is individueel verpakt in vacuümverzegeld plastic met zakken met droogmiddel.

Accessoires: Bedieningshendel, aardingsset, reserve O-ringen, kabelschoenen en installatiehandleiding.

Levering: FOB Shanghai of Ningbo. Standaardlevering 25-35 dagen na orderbevestiging. Luchtvracht beschikbaar voor urgente projecten.
