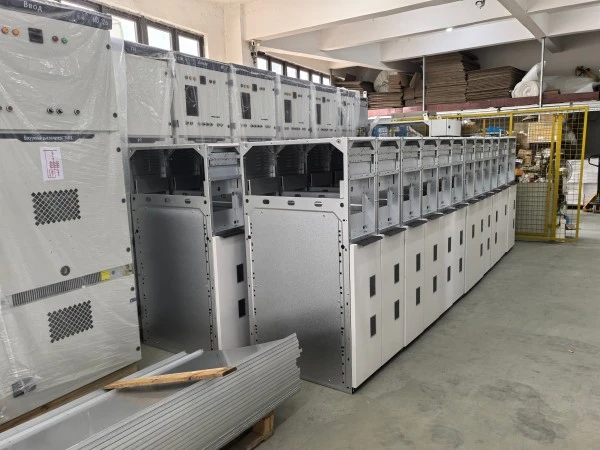

Milieuvriendelijke gasisolatie RMU

De Milieuvriendelijke gasisolatie RMU (Ring-hoofdeenheid) is een in de fabriek gemonteerde, afgedichte, met metaal omsloten middenspanningsschakelaar (tot 24 kV) die een milieuvriendelijk gasmengsel gebruikt als primair isolatie- en boogdovende medium --- in plaats van pure SF6. In tegenstelling tot traditionele SF6 RMU's die een hoog aardopwarmingsvermogen hebben (GWP = 23.500), heeft SF₆ een GWP van ongeveer 24.300 volgens de huidige EU-referentiegegevens. De eco-RMU van Lugao Power maakt gebruik van een synthetisch lucht-, N₂/SF₆-mengsel (met minder dan 10% SF6) of op fluorketon gebaseerd (C5-FK) gas. Deze gassen zijn niet giftig, niet brandbaar en hebben een GWP van minder dan 1 (voor synthetische lucht) of minder dan 600 (voor C5-FK), vergeleken met 23.500 voor pure SF6.

Productvoordelen

Waarom kiezenLugao-kracht's Eco-Gas RMU boven SF6-alternatieven?

Producteigenschappen

Functielijst met technische uitleg

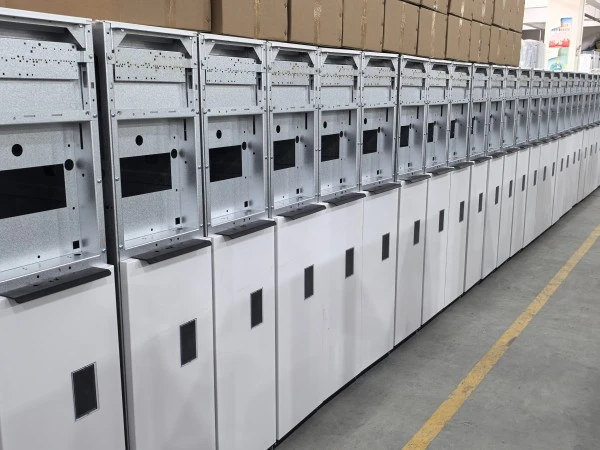

Productiedetails

Hoe Lugao Power de Eco-Gas RMU produceert

Elke milieuvriendelijke gasisolatie RMU wordt geproduceerd in onze ISO 9001:2021- en ISO 14001-gecertificeerde fabriek in Wenzhou, China. Het productieproces is specifiek aangepast voor de verwerking van eco-gas – anders dan bij SF6-productielijnen.

Stapsgewijs productieproces

1. Tankfabricage

● 3 mm roestvrij staal (AISI 304) – lasergesneden, robotachtig gebogen, gelast door geautomatiseerd MIG-proces.

● 100% heliumlekdetectie: tank ondergedompeld in vacuümkamer; heliumsproeitest – leksnelheid <1×10⁻⁶ mbar·L/s (20x strenger dan IEC-vereiste).

2. Componentmontage

● Driestandenschakelaarmechanisme gemonteerd in cleanroom (klasse 100.000).

● Verzilverde koperen contacten (15μm dikte) – zorgen voor een lage contactweerstand (<30μΩ).

● Sluitingsmechanisme – roestvrij staal, nokkenaangedreven.

3. Vacuümverwerking

● Tank verwarmd tot 80°C onder vacuüm (<10 Pa) gedurende 8 uur – verwijdert vocht (doel <10ppm).

● Voorkomt interne condensatie en diëlektrische storing.

4. Eco-gas vullen

● Gasmengsel bereid in speciaal mengstation (nauwkeurigheid ±1%).

● Voor C5-FK-mengsel: C5-FK (fluorketon) + CO₂ + O₂ (sporen).

● Vuldruk: 0,04 MPa relatief bij 20°C.

● Elke tank heeft een serienummer en een gassamenstellingslabel.

5. Laatste elektrische test

● Bestand tegen stroomfrequentie: 42 kV/1min (12 kV-eenheden).

● Blikseminpuls: 75kV piek (1,2/50μs).

● Gedeeltelijke ontlading: <5pC bij 1,2Ur (12kV = 14,4kV testspanning).

● Contactweerstandsmeting: vastgelegd op testcertificaat.

● Mechanische werkingstest: 50 open/dicht-cycli – geen gasdrukverandering.

6. Verificatie van de vergrendeling

● Alle mechanische vergrendelingen getest met meetpennen – krachtmeting geregistreerd.

7. Verpakking

● Gasgevulde unit afgedicht met transportdop op klep.

● Manometer beschermd met schuimafdekking

Mijlpalen voor kwaliteitscontrole

Service en garantie na verkoop

Garantieperiode:

12 maanden vanaf de inbedrijfstellingsdatum of 18 maanden vanaf de verzenddatum (afhankelijk van wat zich het eerst voordoet).

Gedekt onder garantie:

1. Alle mechanische onderdelen (schakelmechanisme, vergrendelingen, massaschakelaar, indicatoren)

2. Integriteit van de gastank (lekkage als gevolg van een fabricagefout)

3. Primaire en secundaire contacten

4. Samenstelling ecogas (indien fabrieksvulling afwijkt van certificaat)

5. Manometer en dichtheidsmonitor

Niet gedekt:

1. Schade door onjuiste opslag of installatie (bijvoorbeeld het laten vallen van het apparaat)

2. Externe corrosie als gevolg van agressieve omgevingen (bijvoorbeeld chemische fabrieken)

3. Natuurrampen (aardbeving, overstroming, bliksem)

4. Verbruiksartikelen (zekeringen, indicatielampjes, batterijen)

Veelgestelde vragen

Vraag 1: Welk gas wordt er precies gebruikt in de Milieuvriendelijke gasisolatie RMU?

A: Lugao Power biedt twee opties:

● Optie A (economie): N₂ + 10% SF₆-mengsel – GWP ≈ 2.350 (nog steeds 90% lager dan pure SF₆).

● Optie B (groene premie): C5-FK (fluorketon) + CO₂ + O₂ – GWP < 600, geen PFAS, geschikt voor projecten die de afhankelijkheid van SF₆-isolatiegassen met een hoog GWP willen verminderen.

Beide zijn niet-giftig, niet-ontvlambaar en goedgekeurd door IEC 62271-200.

Vraag 2: Zijn de gasprestaties identiek aan die van SF6?

A: Ja, bij dezelfde werkdruk (0,04-0,05 MPa) zijn de diëlektrische sterkte en het boogdovende vermogen gelijkwaardig. Onze milieuvriendelijke RMU doorstaat dezelfde typetests als SF6-units: 42 kV-bestendigheid, 20 kA-kortsluiting en 50 mechanische bewerkingen.

Vraag 3: Wat gebeurt er als het gas lekt? Is het gevaarlijk voor werknemers?

A: Ecogas is niet giftig (in tegenstelling tot SF6, dat bij vonkoverslag giftige bijproducten kan produceren). Grote lekkages in besloten ruimtes kunnen echter zuurstof verdringen. De RMU van Lugao Power bevat een lagedrukalarm. Indien geactiveerd, ventileer de kamer voordat u deze betreedt. Het gas zelf is veilig om in kleine hoeveelheden in te ademen (vergelijkbaar met de ontlading van een CO₂-brandblusser).

Vraag 4: Kan ik het gas indien nodig lokaal bijvullen?

A: De tank is levenslang afgedicht. Onder normale omstandigheden hoeft u deze nooit bij te vullen (lekpercentage <0,1% per jaar). Als er echter een klep beschadigd is, levert Lugao Power navulsets met het exacte gasmengsel. We raden het gebruik van lokale SF6 niet aan – dat zou het milieudoel tenietdoen.

Vraag 5: Is uw milieuvriendelijke gasisolatie RMU duurder dan SF6?

A: De initiële aankoopkosten zijn ongeveer 8-12% hoger vanwege het gasmengsel en de speciale productielijn. Echter:

1. U vermijdt toekomstige SF6-herstelkosten

2. U komt in aanmerking voor belastingvoordelen voor groen bouwen (bijvoorbeeld in Singapore, EU).

3. Veel nutsbedrijven betalen nu een premie voor SF6-vrije schakelapparatuur in hun inkoopscore.

4. Over een levenscyclus van 20 jaar is de eco-RMU van Lugao kostenneutraal of goedkoper.

Vraag 6: Welke certificeringen heeft deze RMU?

A: Volledige IEC 62271-200 typetests (KEMA-gecertificeerd). Aanvullend:

● ISO 14001 (milieumanagement bij productie)

● CE-markering

● Chinees GB/T 3906

V7: Kan ik een bestaand SF6 RMU-paneel achteraf uitrusten met ecogas?

A: Nee, het gasbehandelingssysteem, de afdichtingen en de drukinstellingen zijn verschillend. Echter, Lugao Power'sgasgeïsoleerde RMUheeft dezelfde externe afmetingen en railafstand als de meeste standaard SF6 RMU's. Dit maakt “drop-in” vervanging mogelijk zonder civiele werkzaamheden.

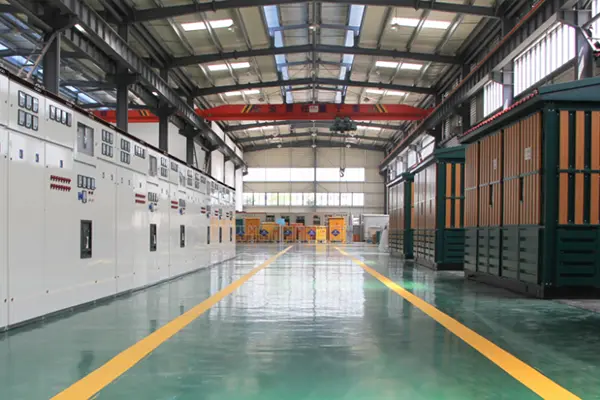

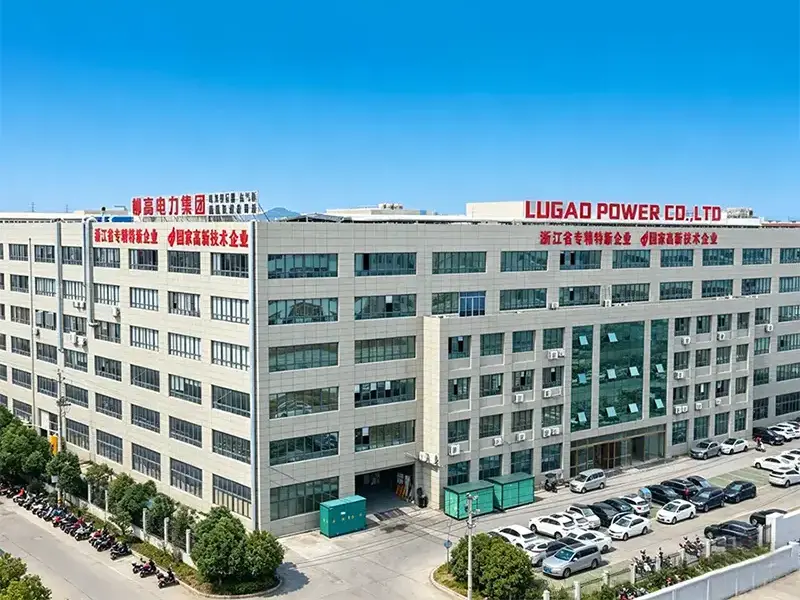

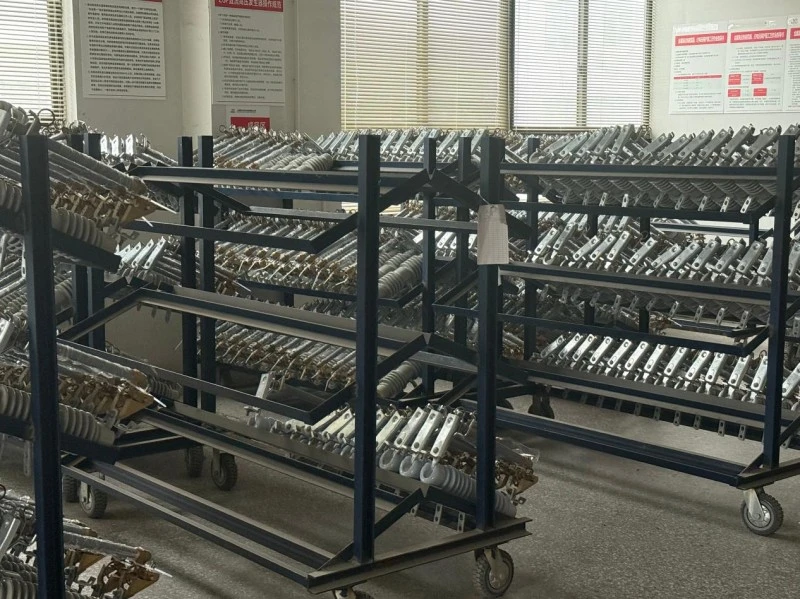

Lugao-fabriek
