Hoe u het juiste box-type substation voor uw project kiest

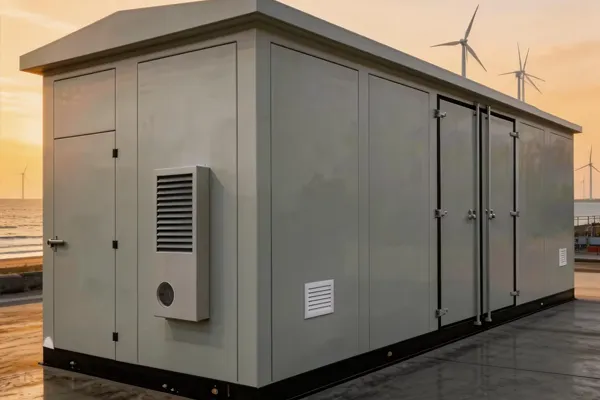

A Box-type onderstationis een compacte oplossing voor stroomdistributie die hoogspanningsschakelapparatuur integreert, transformator, laagspanningsdistributieapparatuur en beveiligingsapparatuur in één geprefabriceerde behuizing. Het wordt veel gebruikt in industriële parken, commerciële gebouwen, woongemeenschappen, duurzame energieprojecten, mijnbouwlocaties en tijdelijke stroomvoorzieningssystemen.

Als fabrikant van krachttransmissie- en distributieapparatuur levert Lugao transformatoren, schakelapparatuur, stroomonderbrekers, scheiders, bliksemafleiders, CT/PT/VT en aangepaste OEM/ODM-oplossingen voor nutsvoorzieningen, industriële en infrastructurele projecten. Op basis van projectvereisten kan Lugao klanten ondersteunen technische configuratie, productselectie en op maat gemaakte onderstationoplossingen.

Wat is een box-type onderstation?

Een Box-Type Substation wordt ook wel een geprefabriceerd onderstation of compact onderstation genoemd. Het is ontworpen om middenspanningsstroom ontvangen, deze omzetten naar laagspanning en elektriciteit veilig distribueren naar eindgebruikers.

Hoofdcomponenten

• Hoogspanningseenheid:Gebruikt voor inkomende stroomregeling, bescherming en schakelen.
• Transformatoreenheid:Converteert spanning om te voldoen aan de vereisten voor projectdistributie.
• Laagspanningseenheid:Verdeelt de stroom naar elektrische belastingen en eindcircuits.
• Behuizing:Beschermt interne apparatuur tegen weer, stof en externe invloeden.
• Beveiligingsapparaten:Zorg voor een veilige werking tijdens overbelasting, kortsluiting of storing.

Waarom projecteigenaren kiezen voor box-type substations

• Compacte structuur:Bespaart installatieruimte in vergelijking met traditionele onderstations.
• Snelle installatie:Het in de fabriek gemonteerde ontwerp vermindert de bouwtijd ter plaatse.
• Flexibele toepassing:Geschikt voor industriële, commerciële, gemeentelijke en duurzame energieprojecten.
• Betrouwbare bescherming:De gesloten structuur verbetert de veiligheid van de apparatuur en de werkingsstabiliteit.
• Aangepaste configuratie:Kan worden ontworpen op basis van spanningsniveau, capaciteit, lay-out en locatieomstandigheden.

Belangrijkste factoren bij het kiezen van een box-type onderstation

1. Bevestig het spanningsniveau

Het spanningsniveau moet overeenkomen met de netaansluiting en belastingsvereisten van het project. Algemene configuraties omvatten middenspanningsingang en laagspanningsuitgang voor distributienetwerken.

• Controleer de inkomende netspanning.
• Bevestig de vereiste uitgangsspanning voor eindgebruikapparatuur.
• Zorg ervoor dat de lokale elektrische normen en projectspecificaties worden nageleefd.

2. Bereken de capaciteit van de transformator

Transformatorcapaciteit is een van de belangrijkste selectiefactoren. Een te kleine capaciteit kan overbelasting veroorzaken, terwijl een te grote capaciteit de investeringen en het energieverlies kan vergroten.

• Bereken de totale aangesloten belasting.
• Houd rekening met belastinggroei voor toekomstige uitbreiding.
• Evalueer de piekvraag en de vereisten voor continu gebruik.
• Selecteer het transformatortype op basis van efficiëntie, milieu en onderhoudsbehoeften.

3. Evalueer de installatieomgeving

De omstandigheden ter plaatse zijn rechtstreeks van invloed op het ontwerp van de behuizing, het isolatieniveau, de ventilatie en de beschermingsgraad.

• Buitenopstelling:Vereist een weerbestendig, anticorrosief en ventilatieontwerp.
• Gebieden met hoge temperaturen:Goede warmteafvoer en transformatorkoeling nodig.
• Stoffige of vochtige omgevingen:Vereisen hogere behuizingsbescherming en afdichtingsprestaties.
• Locaties op grote hoogte:Kan een speciaal isolatieontwerp en technische aanpassingen vereisen.

4. Kies de juiste lay-out

De interne lay-out moet een veilige bediening, eenvoudig onderhoud en efficiënte kabelaansluiting ondersteunen.

• Indeling in Europese stijl:Vaak gebruikt voor compacte en geïntegreerde distributiesystemen.
• Indeling in Amerikaanse stijl:Vaak gebruikt waar transformator- en schakelfuncties nauw geïntegreerd zijn.
• Aangepaste lay-out:Geschikt voor projecten met speciale ruimte-, kabelrichting- of bedieningsvereisten.

5. Bekijk de beschermings- en veiligheidsvereisten

Het veiligheidsontwerp moet elektrische bescherming, mechanische bescherming en de veiligheid van de operator omvatten.

• Beveiliging tegen overbelasting en kortsluiting
• Ontwerp van aardingssysteem
• Veiligheidsmaatregelen voor vergrendeling en bediening
• Opties voor boogbescherming en foutisolatie
• Duidelijke waarschuwingslabels en toegang voor onderhoud

Selectietabel box-type onderstation

Selectiefactor	Wat te controleren	Waarom het ertoe doet	Aanbevolen actie
Spanningsniveau	Inkomende spanning en uitgangsspanning	Garandeert compatibiliteit met het elektriciteitsnet en elektrische belastingen	Bevestig projecttekeningen en lokale netwerkvereisten vóór selectie
Transformatorcapaciteit	Totale belasting, piekvraag en toekomstige uitbreiding	Voorkomt overbelasting en vermijdt onnodige investeringen	Selecteer capaciteit op basis van werkelijke belastingberekening en reservemarge
Installatieomgeving	Buiten-/binnenlocatie, temperatuur, vochtigheid, stof en hoogte	Heeft invloed op de bescherming, isolatie en koelprestaties van de behuizing	Kies een geschikte beschermingsgraad, ventilatie en anticorrosieontwerp
Configuratie van schakelapparatuur	Inkomende kast, uitgaande kast, meet- en beveiligingseenheden	Bepaalt de vermogensregeling, bescherming en bedieningsflexibiliteit	Configureer volgens distributieschema en onderhoudsvereisten
Veiligheid Bescherming	Aardings-, vergrendelings-, foutbeveiligings- en waarschuwingssystemen	Verbetert de veiligheid van de operator en de betrouwbaarheid van het systeem	Volg de toepasselijke elektrische normen en projectveiligheidsspecificaties
Aanpassingsbehoeften	Afmetingen, kleur, lay-out, kabelinvoer en OEM/ODM-vereisten	Helpt de apparatuur te voldoen aan de vereisten van de projectlocatie en het merk	Werk samen met een ervaren fabrikant zoals Lugao voor een ontwerp op maat

Algemene toepassingsscenario's

Industriële projecten

• Fabrieken en productielijnen
• Mijnbouw- en zware industrielocaties
• Industrieparken en productiebases

Commerciële en openbare voorzieningen

• Winkelcentra en kantoorgebouwen
• Ziekenhuizen, scholen en gemeentelijke voorzieningen
• Woongemeenschappen en stedelijke distributienetwerken

Hernieuwbare energieprojecten

• Zonne-energiecentrales
• Systemen voor het verzamelen van windenergie
• Projecten voor energieopslag en gedistribueerde opwekking

Waarom kiezen voor Lugaovoor box-type onderstationoplossingen?

Het kiezen van de juiste leverancier is net zo belangrijk als het selecteren van de juiste apparatuur. Lugao steunt de wereldmacht projecten met productie-ervaring, brede productdekking en techniekgerichte service.

Lugao-voordelen

• Ervaring met de productie van aandrijf- en distributieapparatuur
• Productassortiment dat transformatoren, schakelapparatuur en aanverwante beveiligingsapparatuur omvat
• Aangepaste OEM/ODM-oplossingen voor verschillende projectspecificaties
• Ondersteuning voor toepassingen op het gebied van nutsvoorzieningen, industrie, infrastructuur en hernieuwbare energie
• Technische assistentie voor configuratie, lay-out en uitrustingskeuze

Conclusie

Het rechtBox-type onderstationmoet worden geselecteerd op basis van het spanningsniveau, de transformatorcapaciteit, installatieomgeving, beschermingseisen en toekomstige uitbreidingsbehoeften. Door te werken met een ervaren Fabrikant als Lugao kunnen projecteigenaren de installatie-efficiëntie, systeemveiligheid en de lange termijn verbeteren betrouwbaarheid van de stroomverdeling.
