Betrouwbare Amerikaanse fabrikant van onderstations

Wanneer stadsplanners te maken krijgen met landschaarste en torenhoge vastgoedkosten in woongemeenschappen, vragen zij zich af: welke substationconfiguratie levert de kleinste voetafdruk op zonder de betrouwbaarheid van buitendistributienetwerken in gevaar te brengen? Lugao Power Co., Ltd. beantwoordt dit probleem met onze American Type Substation-oplossingen, ontworpen met een onderscheidend ontwerp met drie compartimenten (transformator-, hoogspannings- en laagspanningssecties) met een volledig afgedichte, in olie ondergedompelde transformatoreenheid die ongeveer een derde tot een vijfde van het volume van Europese equivalenten in beslag neemt, waardoor het de ultieme oplossing is voor stedelijke distributie met beperkte ruimte.

Hoe te kiezen tussen Amerikaans enEuropese type onderstationsvoor uw project?

Bij het evalueren van gekwalificeerde leveranciers van Box-Type Transformer Substation-leveranciers vragen technische inkoopteams zich vaak af: moeten we Amerikaanse of Europese ontwerpnormen specificeren voor ons distributienetwerk? Het antwoord hangt af van het beschikbare locatiegebied, regionale netwerkvoorkeuren en installatieomgeving.

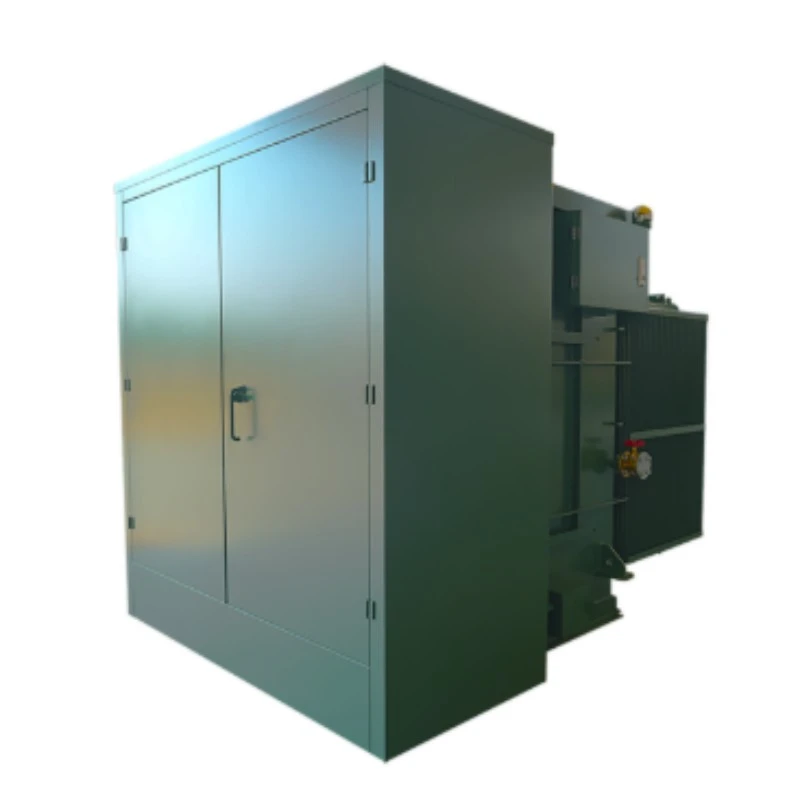

Onderstations van het Amerikaanse type hebben een opvallend ontwerp met drie compartimenten: transformator-, hoogspannings- en laagspanningssecties, waarbij het transformatorcompartiment doorgaans gebruik maakt van een volledig afgedichte, in olie ondergedompelde eenheid. Dit ontwerp benadrukt de compacte footprint en biedt ongeveer een derde tot een vijfde van het volume van eenheden van het Europese type met een gelijkwaardige capaciteit. Het kleinere volume maakt het bijzonder geschikt voor buiteninstallaties in woongemeenschappen, stedelijke distributienetwerken en terreinen met beperkte ruimte waar de grondkosten onbetaalbaar zijn.

In tegenstelling tot het op kamers gebaseerde Europese ontwerp dat prioriteit geeft aan servicetoegang, is de configuratie van het Amerikaanse type geoptimaliseerd voor dichtheid. Het afgedichte tankontwerp elimineert de noodzaak van uitgestrekte onderhoudsgangen, waardoor installatie in krappe ruimtes mogelijk is, zoals bermen langs de weg, kleine nutspercelen of binnen wooncomplexen. Deze ruimte-efficiëntie vertaalt zich rechtstreeks in aanzienlijke besparingen op de kosten voor grondaankoop voor ontwikkelaars en nutsbedrijven.

Hoe zorgt Lugao voor diëlektrische integriteit in een compacte behuizing?

Substations van het Amerikaanse type moeten bestand zijn tegen bliksemstoten, schakeloverspanningen en voortdurende, door belasting veroorzaakte thermische spanningen binnen een aanzienlijk kleiner volume.LugaoAmerican Type Substations zijn ontworpen met een hoogdiëlektrische basis die is gevalideerd door middel van rigoureuze tests: de stroomfrequentie is bestand tegen een stroomfrequentie van 42 kV gedurende één minuut en is bestand tegen bliksemimpulsen bij 75 kV aan de hoogspanningszijde. Deze drempelwaarden voldoen aan of overtreffen zowel de Amerikaanse (ANSI/IEEE) als internationale normen, waardoor interne transformatorwikkelingen en schakelcomponenten worden beschermd tegen netstoringen.



Het compacte ontwerp vereist superieur thermisch beheer. Onze temperatuurstijgingen bij volledige belasting (ongeveer 45,1 K op hoogspanningswikkelingen en 52,9 K op laagspanningswikkelingen) blijven consequent binnen de door de IEEE voorgeschreven limieten. Het ontwerp van de behuizing omvat geoptimaliseerde ventilatiewegen en warmtedissipatieoppervlakken die de warmte actief wegleiden van kritische componenten, waardoor plaatselijke hotspots worden voorkomen die de papierisolatie aantasten en de olieveroudering in de afgesloten tankomgeving versnellen.

Welke structurele en milieubeschermingen zijn geïntegreerd?

Blootgesteld aan weer, stof en onbedoelde schokken, dient de compacte substationbehuizing als de eerste verdediging tegen aantasting van het milieu. Lugao-substations van het Amerikaanse type behalen een IP44-beschermingsgraad en bieden effectieve weerstand tegen het binnendringen van vaste deeltjes en waterspatten, waardoor ze ideaal zijn voor installaties in de open lucht die worden blootgesteld aan de elementen. De behuizing is gemaakt van corrosiebestendig staal met corrosiewerende oppervlaktebehandelingen en is bestand tegen extreme omgevingstemperaturen, hoge luchtvochtigheid en corrosieve kustatmosferen, waardoor de structurele integriteit voor tientallen jaren gebruik wordt gegarandeerd.



Het volledig afgedichte transformatorcompartiment biedt een extra laag bescherming tegen het milieu. In tegenstelling tot conventionele met olie gevulde units waarvoor conserveringstanks en silicagel-ontluchters nodig zijn, hebben de Amerikaanse units van Lugao een volledig afgedicht ontwerp dat het binnendringen van vocht en olieoxidatie voorkomt, waardoor het onderhoud dat gepaard gaat met het vervangen van de ontluchters en het bijvullen van olie wordt geëlimineerd.

Hoe valideert Lugao de weerstand tegen kortsluiting in compacte ontwerpen?

Distributienetwerken hebben onvermijdelijk te maken met foutstromen. Over het vermogen van een onderstation om deze gebeurtenissen te overleven zonder interne vervorming of busbarschade valt niet te onderhandelen. Lugao American Type Substations worden getest op kortsluitvastheid (voorbeeldwaarden omvatten 20 kA RMS aan de hoogspanningszijde), waarbij inspecties na de test de integriteit van de railverbinding bevestigen en geen structurele vervorming vertonen. De compacte, stijve tankstructuur verbetert feitelijk de mechanische sterkte door de interne overspanningen te minimaliseren die zouden kunnen doorbuigen onder elektromagnetische krachten, waardoor projectingenieurs ervan verzekerd zijn dat onze onderstations de systeemstabiliteit behouden onder de meest veeleisende foutomstandigheden.

Welke capaciteits-, spannings- en configuratieopties kan Lugao leveren?

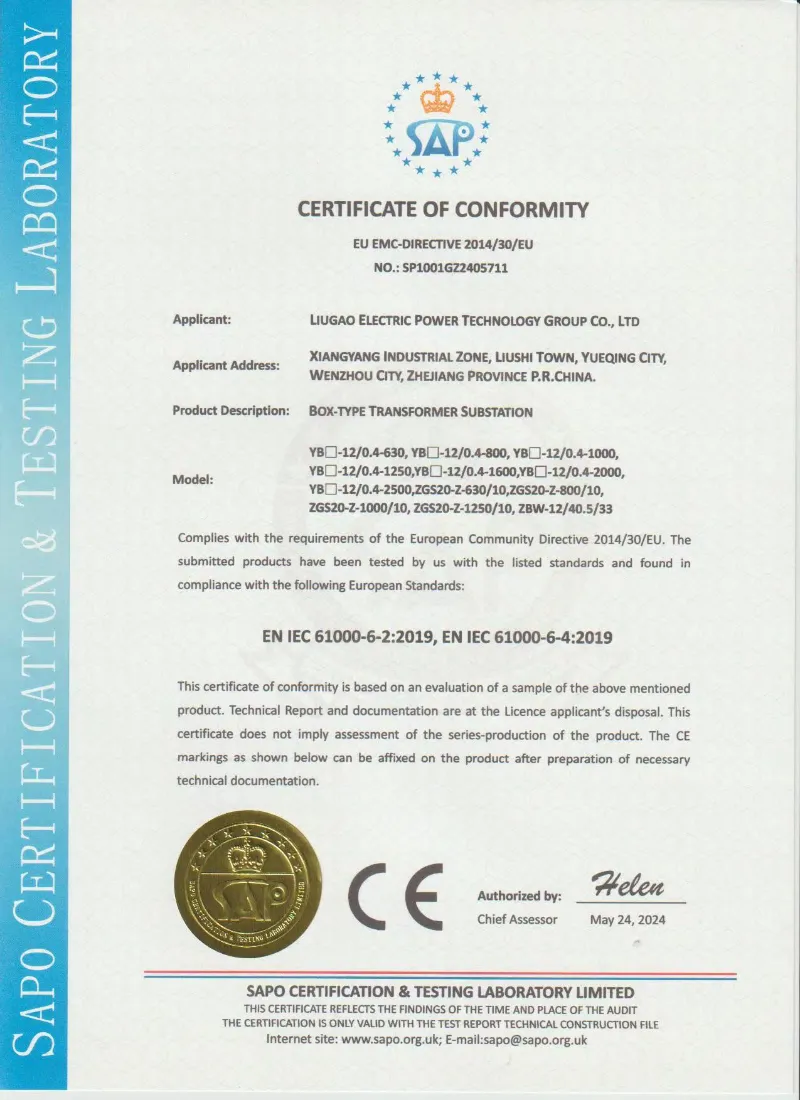

De ISO9001- en SGS-gecertificeerde productiewerkplaats van Lugao, uitgerust met professionele assemblagelijnen en testruimtes op vol vermogen, produceert Amerikaanse type-substations in strikte overeenstemming met de internationale normen ANSI, IEEE, GB, CE en CCC, en ondersteunt directe plug-and-play-implementatie zonder dure aanpassingen aan de locatie.

Spanningsklassen en capaciteitsbereiken

30kV / 35kV Amerikaans type onderstation:Ontworpen voor onderstations voor elektriciteitsdistributie, collectorsystemen voor windparken en zware industriële zones die middenspanningstransformatie vereisen met robuuste kortsluitvastheid en lage gedeeltelijke ontladingsniveaus. Beschikt over de compacte indeling met drie compartimenten, geoptimaliseerd voor installatie buitenshuis.
24 kV (20 kV) slim/compact box-substation：Uitgerust met intelligente modules aan zowel HV- als LV-zijde, waardoor afstandsbediening, detectie, signalering en regeling voor automatiseringstoepassingen op het staatsnet mogelijk zijn. Geschikt voor stedelijke hoogbouw, woonhuizen en gemeentelijke infrastructuur.
11kV / 10kV distributieonderstation:Ideaal voor commerciële complexen, woongemeenschappen en elektrificatieprojecten op het platteland. Beschikt over een gegolfd tankontwerp of opties voor een droge transformator, waardoor de onderhoudsvereisten van conservatoren worden geëlimineerd en een betrouwbare werking in ruwe buitenomgevingen wordt gegarandeerd.

Transformator- en schakelapparatuuropties

Lugao biedt flexibele interne configuraties om aan specifieke projectvereisten te voldoen:

· Transformatortype: Volledig afgedicht, ondergedompeld in olie(S9, S11, S13, SH15) of droge (SCB10, SCB11, SCBH15) opties, passend bij brandveiligheids- en milieuvoorkeuren. Het afgedichte tankontwerp elimineert de noodzaak van onderhoud aan de olieconservering en ontluchting.

· Hoogspanningsschakelapparatuur:XGN15-, HXGN17- of KYN28A-kasten met configuraties voor lastschakelaars of vacuümstroomonderbrekers, ondersteunende ringnetwerk-, terminal- of dubbele voedingsmodi.

· Laagspanningsdistributie:GGD-, GCS- of MNS-schakelapparatuur met inkomende, uitgaande en reactieve compensatiefuncties, ter ondersteuning van paneel- of kastgemonteerde structuren.

Hoe selecteert u het ideale onderstation van het Amerikaanse type voor stedelijke locaties met beperkte ruimte?

Voor traditionele substations met veel vloeroppervlak blijven conventionele gebouwachtige installaties haalbaar. Stedelijke woongemeenschappen, drukke commerciële wijken en installaties langs de weg vereisen echter oplossingen die zijn geoptimaliseerd voor de ruimte. Onderstations van het Amerikaanse type, met hun compacte volume (een derde tot een vijfde van de equivalenten van het Europese type), zijn bijzonder geschikt voor deze toepassingen waar de grondkosten onbetaalbaar zijn. Lugao biedt op maat gemaakte footprint-optimalisatie, waardoor de totale grondoppervlakvereisten worden verminderd door gebruik te maken van schakelapparatuur met hoge dichtheid en geïntegreerde transformatorontwerpen. De kleinere voetafdruk maakt installatie op kleine nutspercelen, binnen wooncomplexen of langs wegen mogelijk zonder de bestaande infrastructuur te verstoren.

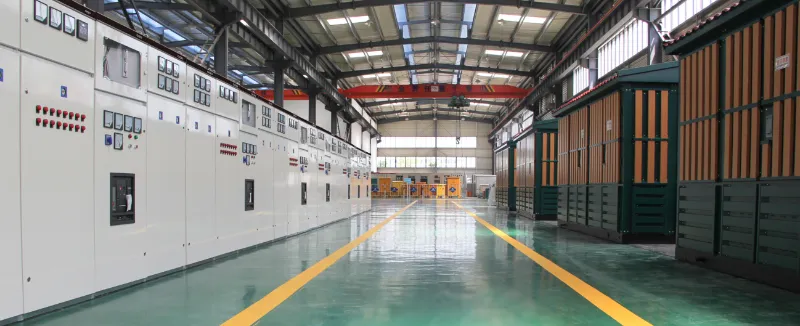

Bekijk onze productielijnVideo

Ervaar de uitmuntende productie van Lugao's American Type Substation uit de eerste hand:
