Spanningsschommelingen, bliksemstoten en voortdurende overbelasting veroorzaken vaak vervorming van de wikkelingen en vroegtijdig falen van de isolatie in stroomdistributienetwerken. Lugao Power Co., Ltd. opereert als een gespecialiseerde, in China gevestigde Power Transformer-fabriek en elimineert deze transmissiekwetsbaarheden door middel van onze nauwkeurig gewikkelde koperen wikkelingen, geavanceerde kern-gloeitechnologie en zware, in olie ondergedompelde isolatiesystemen. Sinds 2016 levert onze ISO9001- en SGS-gecertificeerde productiefaciliteit robuuste step-up- en step-down-units die extreme netstoringen absorberen, waardoor onderstations van nutsvoorzieningen en industriële installaties een stabiele spanningsregeling en elektrische betrouwbaarheid op lange termijn worden geboden.
Welke elektrische en mechanische krachten bepalen de prestaties van hoogspanningstransformatoren?
In tegenstelling tot standaard distributietransformatoren die alleen middenspanningsconversie aankunnen, moeten Power Transformer-oplossingen met twee tegenstrijdige eisen kampen: ze moeten de uitgangsspanning van de generator opvoeren tot transmissieniveaus (of hoogspanningsstroom met hoge capaciteit terugbrengen naar distributieniveaus) en tegelijkertijd bestand zijn tegen de immense elektromagnetische krachten en kortsluitstroompieken die worden gegenereerd tijdens netstoringen.
Conventionele wikkelconstructies zijn gevoelig voor vervorming of zelfs bezwijken onder aanhoudende radiale elektromagnetische krachten, wat mogelijk tot plotselinge kortsluitingen tussen de windingen en catastrofaal falen kan leiden. Onze op maat gemaakte units zijn voorzien van een geoptimaliseerd kernklemsysteem, zeer sterke isolatieplaat en een stijve tankstructuur. Dit ontwerp zorgt voor een volledige ontkoppeling van axiale en radiale elektromagnetische krachten, waardoor wikkelingsverplaatsing en overmatige stijging van de hotspot-temperatuur effectief worden voorkomen. Dankzij dit geoptimaliseerde mechanische ontwerp,Lugao-stroomtransformatorenbieden een verlenging van de levensduur tot 28% onder langdurige, continue transmissieomstandigheden met zware belasting.
Hoe voorkomen kernmetallurgieën en wikkeltechnieken hotspots en veroudering van isolatie?
Bij het auditen van gekwalificeerde leveranciers van energietransformatoren moeten de technische teams van nutsbedrijven zich concentreren op de selectie van het kernmateriaal, de wikkeltechniek en de integrale isolatiecoördinatie. Cyclische belastingsvariaties tijdens lange transmissies veroorzaken gemakkelijk plaatselijke oververhitting van kernverbindingen en wikkelingsgeleiders, waardoor de oliedegradatie, verbrossing van de papierisolatie en onomkeerbare diëlektrische doorslag verder worden versneld.
|
Intern onderdeel
|
Selectie van basismateriaal
|
Kern-/wikkelbehandeling
|
Prestatie-indicator
|
Preventie van primaire storingen
|
|
Kernlamineringen met hoge permeabiliteit
|
Hoogwaardig koudgewalst korrelgericht siliciumstaal (27QG120)
|
Step-Lap Joint & Stress-Relief-gloeien
|
Verlies bij nullast ≤ Standaard IEC 60076
|
Voorkomt kernverzadiging en hotspots voor fluxlekkage
|
|
Precisiegewonden HV/LV-wikkelingen
|
Zuurstofvrije koperen geleiders + hoogwaardige kraftpapierisolatie
|
Continu spiraalvormig wikkelen en vacuümdrogen
|
Dynamische kortsluiting is bestand tegen ≥ 2,5% reactantieafwijking
|
Elimineert het knikken van de wikkeling bij plotselinge foutstromen
|
|
Robuuste tankstructuur
|
Constructief staal met hoge sterkte (Q345R)
|
Robotachtig lassen en drukvast testen (0,3 MPa)
|
Leksnelheid nul (24-uurs onderdompelingstest)
|
Voorkomt het binnendringen van olie en het scheuren van de tank onder interne boogdruk
|
|
Geavanceerd olie-isolatiesysteem
|
Hoogwaardige minerale olie of biologisch afbreekbare natuurlijke estervloeistof
|
Vacuümolie vullen en hete oliecirculatie drogen
|
Doorslagspanning ≥ 60 kV (IEC 60156)
|
Voorkomt gedeeltelijke ontlading en versnelt de warmteafvoer
|
Welke op maat gemaakte spanning, capaciteit en koelingstijlen kan Lugao leveren?
Lugao Power Co., Ltd. beschikt over een ISO9001- en SGS-gecertificeerde productiewerkplaats, uitgerust met professionele kernsnijlijnen, wikkelmachines, vacuümdroogovens en testruimtes op vol vermogen. Alle producten worden vervaardigd in strikte overeenstemming met de internationale IEC-, GB-, CE- en CCC-normen en ondersteunen directe plug-and-play-vervanging zonder de originele onderstationindelingen te wijzigen.
Spanningsklassen en capaciteitsbereiken
Lugao ontwikkelt meerdere Power Transformer Voltage-klassen om te voldoen aan verschillende transmissieniveaus en distributienetwerkvereisten:
· 132 kV / 110 kV step-up/step-down-stroomtransformator:Ontworpen voor grote nutsvoorzieningen, netaansluitingssystemen voor elektriciteitscentrales en zware industriële zones die bulkstroomtransmissie vereisen. Door gebruik te maken van een robuuste, in olie ondergedompelde tankstructuur met ONAN- of ONAF-koeling, beschikt het over uitzonderlijke kortsluitvastheid en extreem lage gedeeltelijke ontladingsniveaus (≤ 5 pC), terwijl het de inspectie en het onderhoud van bussen en kraanwisselaars vergemakkelijkt.
· 33kV / 35kV-voedingstransformator:Geschikt voor middelgrote industriële installaties, verzamelstations voor windparken en campusdistributienetwerken. Het combineert hoge efficiëntie met een compact formaat en biedt flexibele koelopties en aanpasbare spanningsaftakkingen om fluctuaties in de netspanning op te vangen.
· 11kV-distributie-stroomtransformator:Ideaal voor commerciële complexen, woongemeenschappen en elektrificatieprojecten op het platteland. Het beschikt over een gegolfd olietankontwerp waardoor er geen olieconservator nodig is, waardoor de onderhoudsfrequentie wordt verminderd en een betrouwbare werking in zware buitenomgevingen wordt gegarandeerd.
Opties voor koelmethode
Alle Lugao Transformer-units bieden flexibele koelconfiguraties om de thermische prestaties te optimaliseren op basis van de omstandigheden ter plaatse:
· ONAN (Olie Natuurlijke Lucht Natuurlijk):Vertrouwt op natuurlijke convectie voor koeling – ideaal voor toepassingen met matige belasting waarbij de omgevingsomstandigheden gunstig zijn.
· ONAF (Oil Natural Air Forced):Verbetert de natuurlijke oliecirculatie met geforceerde luchtkoelingsventilatoren, waardoor de continue overbelastingscapaciteit met ongeveer 30% toeneemt.
· OFAF (Oil Forced Air Forced):Maakt gebruik van geforceerde oliecirculatie met geforceerde luchtwarmtewisselaars, waardoor maximale warmteafvoer mogelijk is voor Power Transformer-installaties met hoge capaciteit in veeleisende omgevingen.
Hoe selecteert u de ideale energietransformatorconfiguratie voor onderstations met beperkte ruimte?
StroomtransformatorBij de selectie moet uitgebreid rekening worden gehouden met de beperkingen van de locatieruimte, de projecties van de belastingsgroei en de eisen op het gebied van netfoutniveaus. Voor traditionele grootschalige substations met veel vloeroppervlak hebben conventionele driefasige olie-ondergedompelde units met externe radiatoren de voorkeur. Ze kunnen een uniforme elektromagnetische spanningsverdeling aan, en onderhoudspersoneel kan bussen en tapwisselaars gemakkelijk inspecteren zonder aangrenzende apparatuur spanningsloos te maken.
Voor stedelijke ondergrondse onderstations en compacte GIS-installaties (Gas-Insulated Substation) zijn ontwerpen met een lager profiel en geïntegreerde radiatorpanelen meer toepasbaar. Lugao biedt op maat gemaakte footprint-optimalisatie, waardoor de totale behoefte aan vloeroppervlak met maximaal 15% wordt verminderd, terwijl een consistente vermogensverwerkingscapaciteit en koelefficiëntie behouden blijven om te voldoen aan de moderne eisen van stedelijke netwerkuitbreiding.
Hoe kunnen hoge olietemperaturen en gedeeltelijke ontladingspieken bij langdurig gebruik worden opgelost?
Componenten die in Lugao-transformatoren worden gebruikt, pakken effectief twee veel voorkomende operationele problemen aan: overmatige stijging van de olietemperatuur en ongecontroleerde gedeeltelijke ontlading (PD). Langdurige blootstelling aan hoogspanningsspanningen en continue belastingsstromen genereert aanzienlijke koper- en ijzerverliezen, wat leidt tot een afname van de diëlektrische sterkte van de isolerende olie en de verslechtering van de isolatie tussen de wikkelingen; dit veroorzaakt op zijn beurt gedeeltelijke ontlading en gasaccumulatie, wat mogelijk kan resulteren in catastrofale flashover-incidenten.
Ons exclusieve ingebouwde hete-oliecirculatie- en vacuümdroogproces, gecombineerd met een uiterst efficiënte radiatorbank, circuleert en koelt continu de isolatieolie. Het regelt op stabiele wijze de temperatuur van de bovenste olie onder de 75°C gedurende 24 uur continu bij volle belasting (omgevingstemperatuur ≤ 40°C), handhaaft volledige diëlektrische bescherming voor de isolatie van wikkelpapier, stabiliseert het interne gasevenwicht en vermijdt plaatselijke ontlading en olieontleding veroorzaakt door accumulatie van hotspots.
Bekijk onze productielijnVideo
Ervaar de uitmuntende productie van Lugao's Power Transformer uit de eerste hand: [Klik hier om onze volledige productietour op YouTube te bekijken]
Ontdek gerelateerde producten
· [10KV amorfe gelegeerde droge transformator] — Ideaal voor energie-efficiënte distributietoepassingen binnenshuis.
· [33kV 35kV olie-ondergedompelde transformator] — Robuuste middenspanningsoplossing voor industriële en hernieuwbare projecten.
· [132kV 110kV 50MVA 125MVA olie-ondergedompelde transformator] — Backbone met hoge capaciteit voor transmissienetwerken voor nutsvoorzieningen.

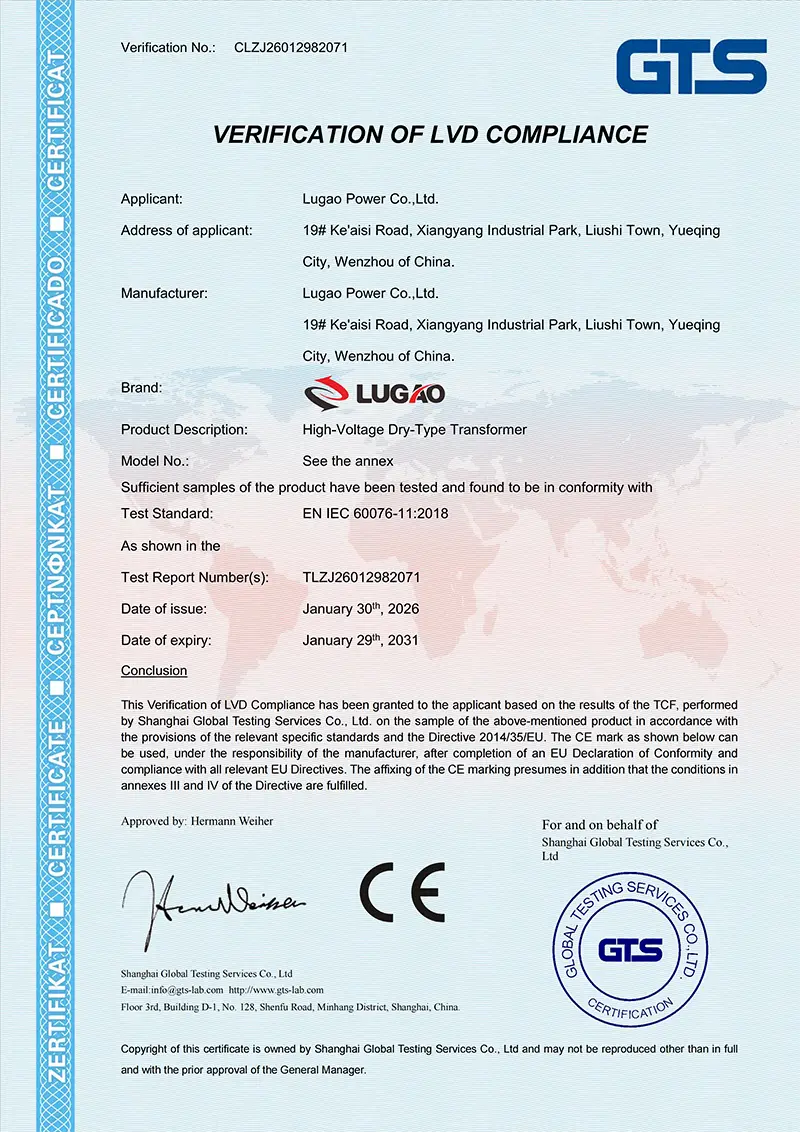

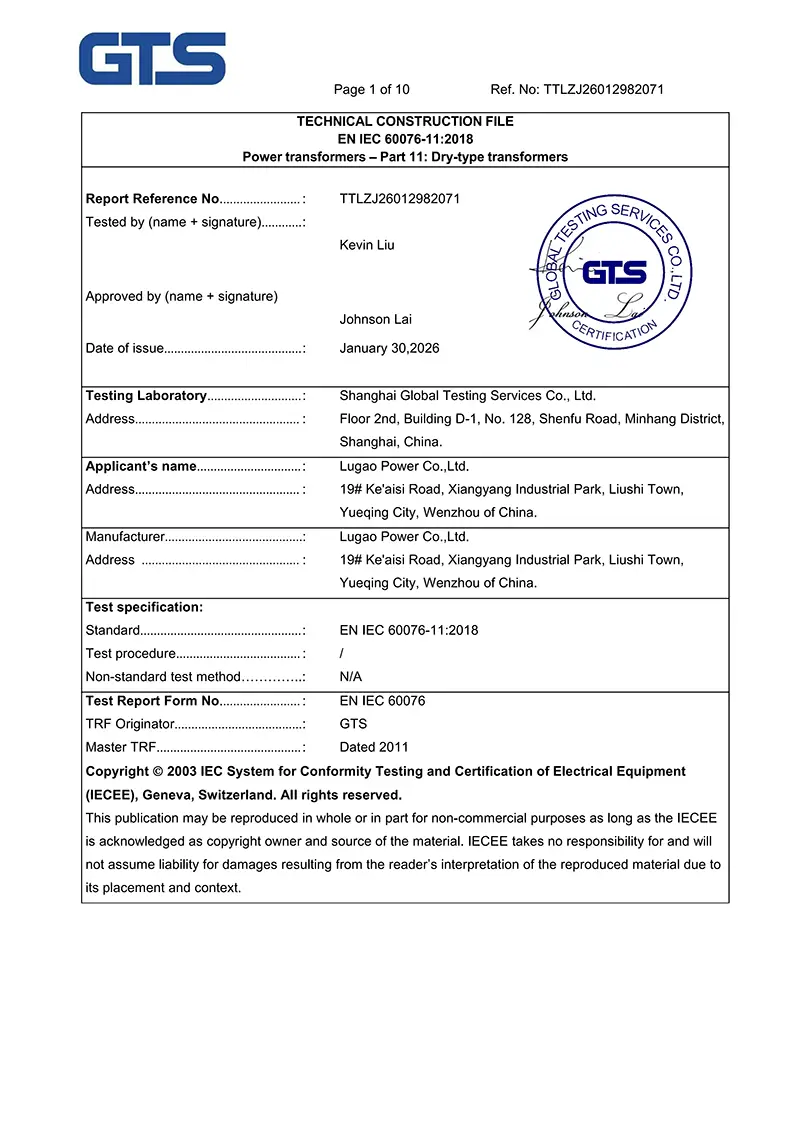

Bronnen: officiële technische documentatie van Lugao Power Co., Ltd. en volgens de IEC-standaard gecertificeerde testrapporten.
