Luchtkoeling epoxyhars droge transformator

Wat is het?

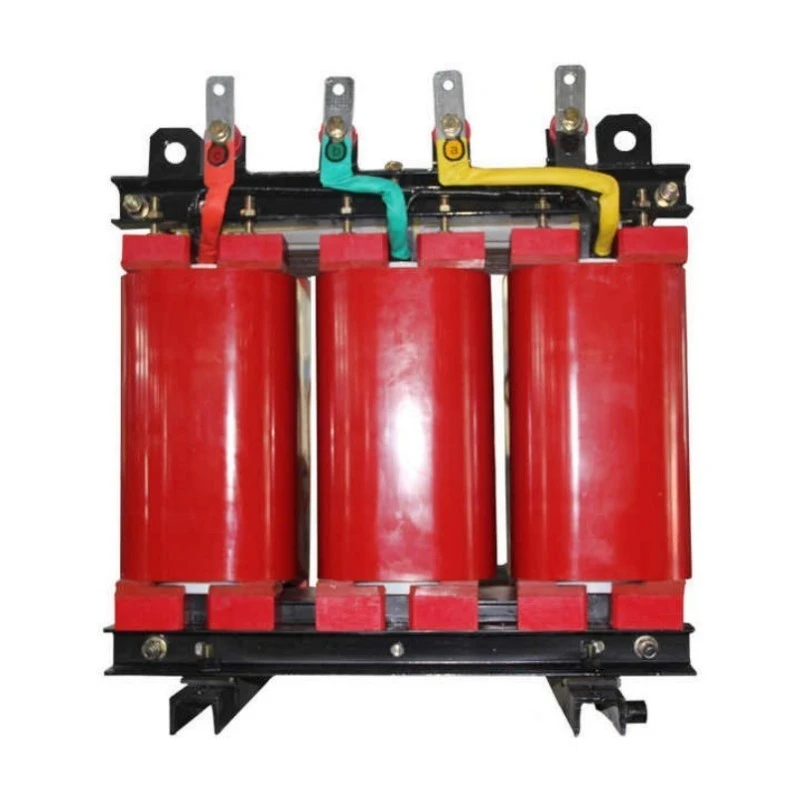

De luchtgekoelde epoxyhars droge transformator is een volledig olievrij stroomconversieapparaat waarbij alle hoog- en laagspanningswikkelingen volledig zijn ingekapseld in gegoten epoxyhars onder vacuümdruk. In tegenstelling tot conventionele transformatoren die afhankelijk zijn van minerale olie of synthetische vloeistoffen voor isolatie en koeling, gebruikt deze unit alleen lucht als koelmedium: natuurlijke convectie (AN) of optionele geforceerde lucht (AF). De epoxyhars heeft een drievoudige functie: primaire elektrische isolatie, mechanische bescherming tegen vocht en verontreinigingen, en een stijve structuur die bestand is tegen kortsluitkrachten.

Wat doet het?

Spanningstransformatie: Verlaagt de middenspanning (6kV, 10kV, 20kV, 35kV) naar gebruiksspanningen (208V, 400V, 480V, 690V) voor industriële, commerciële en residentiële belastingen. Als alternatief kunt u de spanning verhogen voor de interconnectie van het hernieuwbare energienet.

Brandveilige stroomdistributie: Levert elektriciteit in gebouwen, ondergrondse parkeergarages, ziekenhuizen en datacentra waar met olie gevulde transformatoren verboden zijn door brandvoorschriften. De zelfdovende epoxy (UL 94 V-0-classificatie) verspreidt geen vlammen.

Schone stroom voor gevoelige belastingen: Biedt isolatie tussen primaire en secundaire circuits, filtert harmonischen, onderdrukt spanningspieken en elimineert aardlussen die medische beeldapparatuur, CNC-machines en laboratoriuminstrumenten verstoren.

Gebruik buitenshuis en onder zware omstandigheden: Met optionele IP54- of IP65-behuizingen is de transformator bestand tegen regen, sneeuw, stofstormen, zoutnevel en extreme temperaturen van -30°C tot +55°C zonder prestatieverlies.

In wezen heeft de luchtgekoelde epoxyhars droge transformator de voorkeur wanneer veiligheid, milieuvriendelijkheid en betrouwbaarheid op lange termijn niet onderhandelbaar zijn.

Productparameter (specificatie)

Producteigenschap en toepassing (Q&A-formaat)

Vraag 1: Wat maakt epoxyharsisolatie superieur aan opengewikkelde ontwerpen?

A: Drie belangrijke voordelen. Ten eerste, vochtimmuniteit: epoxy is niet-hygroscopisch. De luchtkoelende epoxyhars droge transformator herstart onmiddellijk na wekenlange stilstand bij een luchtvochtigheid van 100%, terwijl opengewikkelde units moeten worden voorverwarmd. Ten tweede, bescherming tegen verontreiniging: geleidend stof kan niet doordringen in vaste epoxy-oppervlakken, waardoor het risico van tracking en flashover wordt geëlimineerd. Ten derde, mechanische sterkte: ingekapselde wikkelingen zijn bestand tegen kortsluitkrachten tot 25× nominale stroom zonder vervorming.

Toepassing: Datacenters – Geen risico op stofophoping, stille werking onder 55 dB en zelfdovende epoxy voldoen aan de NFPA 75-vereisten voor IT-apparatuurruimten.

Vraag 2: Hoe presteert het buiten zonder olie?

A: Met IP54/IP65-behuizingen (roestvrij staal, schuin regendak, labyrintventilatoren) is de transformator bestand tegen regen, stof en zoutnevel. Epoxywikkelingen zijn beter bestand tegen corrosie dan met olie gevulde radiatoren. Voor kustlocaties zijn 316 roestvrijstalen behuizingen beschikbaar.

Toepassing: zonneparken en windparken — Afgelegen, onbemande locaties profiteren van het feit dat er geen sprake is van oliemonstername, geen lekinspecties en geen brandblussystemen. Units werken jarenlang onbeheerd bij extreme temperaturen van -30°C tot +55°C.

Vraag 3: Kan het apparaat omgaan met startpieken en overbelastingen van de motor?

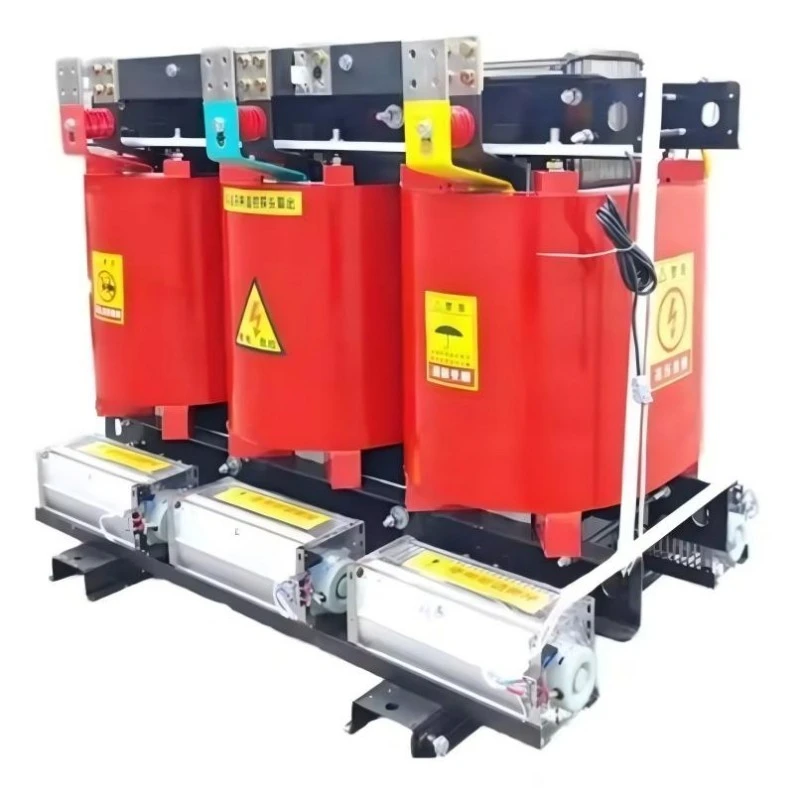

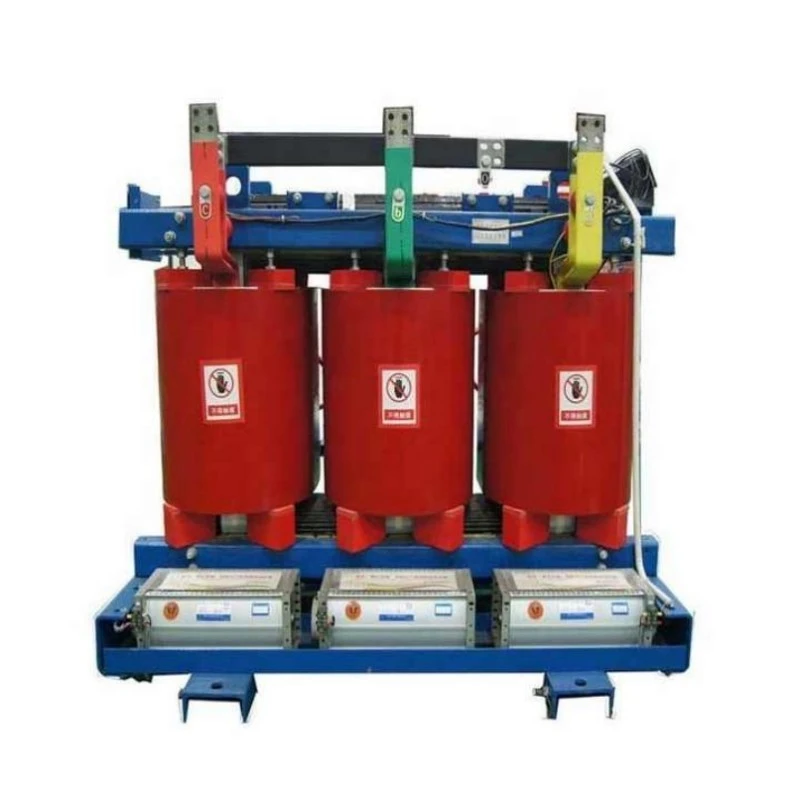

EEN: Ja. Klasse H (180°C) isolatie maakt 110% continue overbelasting mogelijk onder natuurlijke koeling (AN), en 130% gedurende 30 minuten. Met de optie voor geforceerde lucht (AF) wordt de capaciteit met 20-25% verhoogd — ventilatoren starten automatisch bij 80°C. Raadpleeg onze ingenieurs voor ernstige cyclische overbelastingen van meer dan 150%.

Toepassing: industriële productie – assemblagelijnen in de auto-industrie en stempelfabrieken hebben te maken met hevige belastingsschommelingen. De lage impedantie (4-6%) zorgt ervoor dat de spanningsregeling binnen ±3% blijft, terwijl epoxy-wikkelingen bestand zijn tegen trillingen die met olie gevulde radiatorlassen kunnen doen barsten.

Vraag 4: Is het echt onderhoudsvrij?

A: De kerntransformator vereist geen olieverversing, geen diëlektrische testen, geen filtratie, geen vervanging van pakkingen. Slechts drie eenvoudige controles elke 12-24 maanden: lamellen/ventilatoren reinigen met perslucht, aansluitingen controleren op koppel en behuizing inspecteren. Totale jaarlijkse inspanning: minder dan twee uur door een gekwalificeerde elektricien.

Productiedetails — Wat Lugao superieur maakt aan concurrenten

Veelgestelde vragen (V&A)

Vraag 1: Wat is de werkelijke efficiëntie van de luchtgekoelde epoxyhars droge transformator, en gaat deze na verloop van tijd achteruit?

A: Het rendement bij 75% belasting (typisch bedrijfspunt) is 98,7% voor een unit van 1000 kVA, oplopend tot 99,1% voor een unit van 2500 kVA. Het rendement wordt bepaald door kernverlies (constant, afhankelijk van de kwaliteit van siliciumstaal) en koperverlies (varieert met de belasting in het kwadraat). Het belangrijkste voordeel van de luchtkoelende epoxyhars droge transformator is dat de efficiëntie in de loop van de tijd niet afneemt, omdat de epoxy-inkapseling het binnendringen van vocht voorkomt, wat het verlies zou vergroten. Met olie gevulde transformatoren zien de efficiëntie vaak na 10-15 jaar afnemen, omdat de olie afbreekt en het vochtgehalte van de papierisolatie stijgt. Onze epoxy-units behouden hun fabrieksefficiëntie gedurende de gehele levensduur van meer dan 30 jaar. Wij bieden gegarandeerde verlieswaarden bij elke eenheid en vergoeden het verschil als praktijktests binnen de garantieperiode hogere verliezen aantonen.

Vraag 2: Hoe selecteer ik de juiste capaciteit voor mijn toepassing?

A: Bereken uw totale aangesloten vermogen in kVA en pas vervolgens diversiteitsfactoren toe. Gebruik voor continue belastingen (verlichting, HVAC, servers) 100% van het typeplaatje. Voor intermitterende belastingen (motoren, lasapparaten, liften) gebruikt u 50-70%, afhankelijk van de inschakelduur. Voeg vervolgens een toekomstige uitbreidingsmarge van 20-25% toe. Voorbeeld: Een fabriek met 800 kVA continue belasting + 400 kVA motorbelasting (diversiteitsfactor 0,6 → 240 kVA) + 20% expansie = (800+240)×1,2 = 1248 kVA → selecteer 1250 kVA of 1500 kVA. Overdimensionering verhoogt de initiële kosten en het nullastverlies; te kleine afmetingen veroorzaken oververhitting en vroegtijdig falen. Onze ingenieurs bieden gratis hulp bij het bepalen van de afmetingen; stuur eenvoudigweg uw laadlijst en inschakelduur. Voor toepassingen met zware motoren adviseren wij geforceerde luchtkoeling (AF) om startpieken op te vangen zonder de temperatuurstijgingslimieten te overschrijden.

Vraag 3: Kan de transformator in een beperkte ruimte zoals een tunnel of kluis worden geïnstalleerd?

EEN: Absoluut. DeLuchtkoeling epoxyhars droge transformatoris ideaal voor krappe ruimtes omdat er geen olieopvangkluis nodig is (wat aan alle kanten 2-3 meter vrije ruimte bespaart). De minimale vrije ruimte voor ventilatie bedraagt ​​300 mm aan alle zijden en 600 mm daarboven. Voor tunnelinstallaties bieden we een versie met laag profiel, waarbij de hoogte van de behuizing met 200 mm wordt verminderd (koellamellen zijn verplaatst naar de zijkanten in plaats van naar de bovenkant). De omgevingstemperatuur in tunnels kan echter verhoogd zijn als gevolg van andere apparatuur. We zullen een thermische analyse uitvoeren om adequate koeling te bevestigen. Als natuurlijke convectie onvoldoende is, zorgt de AF-optie (geforceerde lucht) met ventilatoren die rechtstreeks op het kernframe zijn gemonteerd voor extra koeling zonder de footprint te vergroten.

Waarom kiezen voor Lugao Power?

Geavanceerde productie: ondersteund door geavanceerde productieapparatuur en testmethoden.

Gecertificeerde kwaliteit: ISO 9001 en SGS gecertificeerd; De belangrijkste producten zijn voorzien van CCC- en CE-certificeringen.

Fabriekstesten: Producten ondergaan kwaliteitscontrole en testen vóór verzending.

Projectervaring: Apparatuur wordt gebruikt in elektriciteitsnetwerken, industriële faciliteiten, mijnbouw, spoorwegen, de bouw en gemeenschapsenergieprojecten.

Technische ondersteuning: Professionele ondersteuning vanaf productselectie en maatwerk tot levering.
