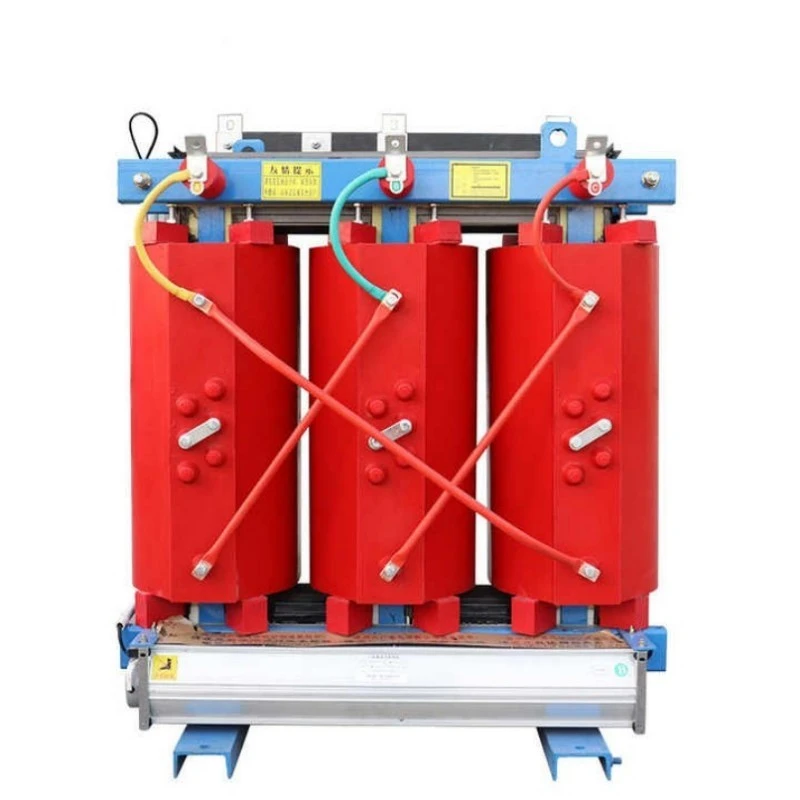

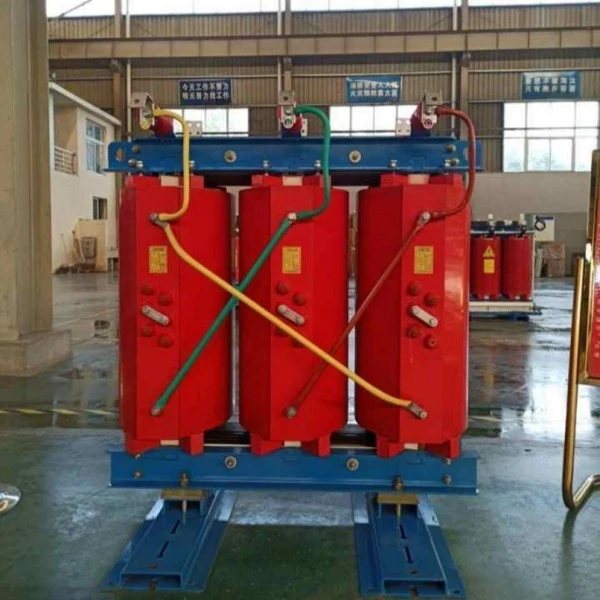

Op koperen wikkelblok gemonteerde droge transformator

Wat is deze apparatuur?

De op koperen wikkelpad gemonteerde droge transformator is een driefasige, droge transformator van giethars, speciaal ontworpen voor op een pad gemonteerde buiteninstallaties. Het verlaagt de middenspanning (doorgaans 10 kV–35 kV) naar laagspanning (400 V/380 V) voor veilige distributie naar woongemeenschappen, commerciële centra, industriële parken en projecten voor duurzame energie.

In tegenstelling tot traditioneelolie-ondergedompelde transformatorenDit product gebruikt geen isolatieolie. In plaats daarvan wordt gebruik gemaakt van vaste isolatie van epoxyhars, gecombineerd met natuurlijke of geforceerde luchtkoeling. De wikkelingen zijn volledig gemaakt van koper met een hoge geleidbaarheid, wat zorgt voor lagere weerstandsverliezen, een betere overbelastingscapaciteit en een langere levensduur. De op een pad gemonteerde behuizing maakt directe installatie op grondniveau mogelijk zonder dat er een apart onderstationgebouw nodig is, waardoor civiele bouwkosten en ruimte aanzienlijk worden bespaard.

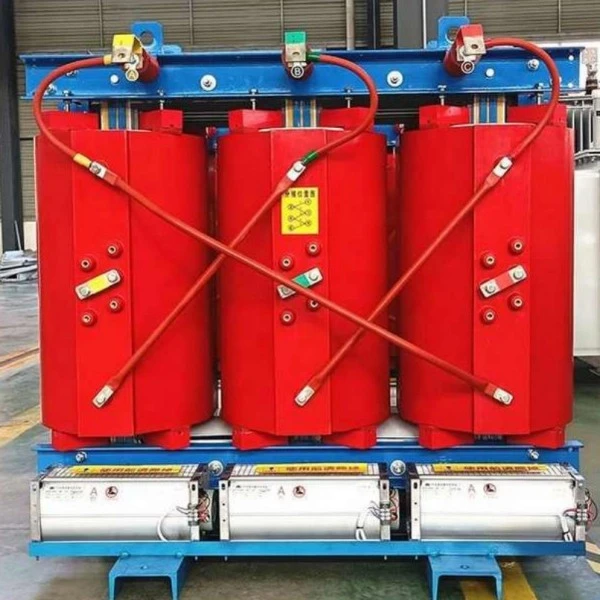

Productbeschrijving

De op koperen wikkelplaten gemonteerde droge transformator van Lugao is ontworpen voor betrouwbaarheid, efficiëntie en veiligheid in distributienetwerken buitenshuis. Met een vermogen van 50 kVA tot 2500 kVA, met standaardspanningen van 10 kV/0,4 kV (aanpasbaar tot 6 kV, 20 kV of 35 kV), voldoet deze transformator aan de GB 20052-2020 niveau 2 energie-efficiëntienormen, waarbij sommige modellen niveau 1 benaderen.

De belangrijkste elektrische prestaties omvatten nullastverliezen die tot 37% lager zijn dan bij conventionele droge transformatoren, belastingverliezen verminderd tot 30%, gedeeltelijke ontlading ≤5pC en geluidsniveaus ≤55dB op 1 meter afstand. De koperen wikkelingen zorgen voor een uitstekende thermische geleidbaarheid en mechanische sterkte, waardoor de weerstand tegen kortsluiting aanzienlijk wordt verbeterd.

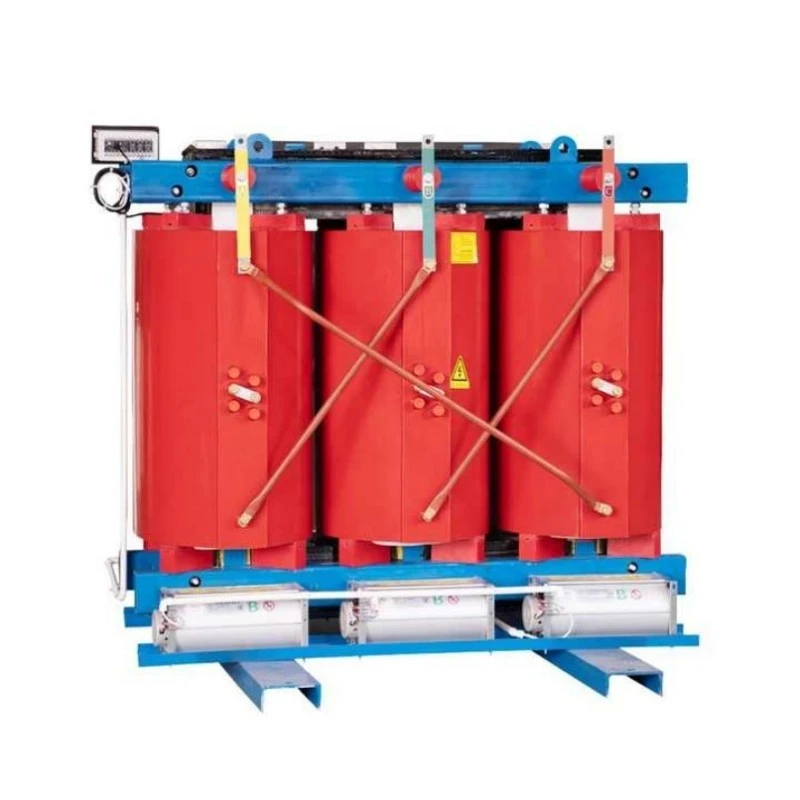

De unit is gehuisvest in een weerbestendige, afsluitbare, op een pad gemonteerde behuizing met IP23-classificatie of hoger, die beschermt tegen regen, stof en vandalisme. Een intelligent temperatuurcontrolesysteem met PT100-sensoren, automatisch startende ventilatoren, een oververhittingsalarm en RS485-communicatie is standaard inbegrepen.

Met een ontwerplevensduur van 30 jaar en minimale onderhoudsvereisten is deze op koperen wikkelplaten gemonteerde droge transformator de ideale keuze voor nutsbedrijven, EPC-aannemers en faciliteitsmanagers die op zoek zijn naar een veilige, duurzame en energiebesparende distributieoplossing.

Productparameter (specificatie)

Producteigenschap en toepassing

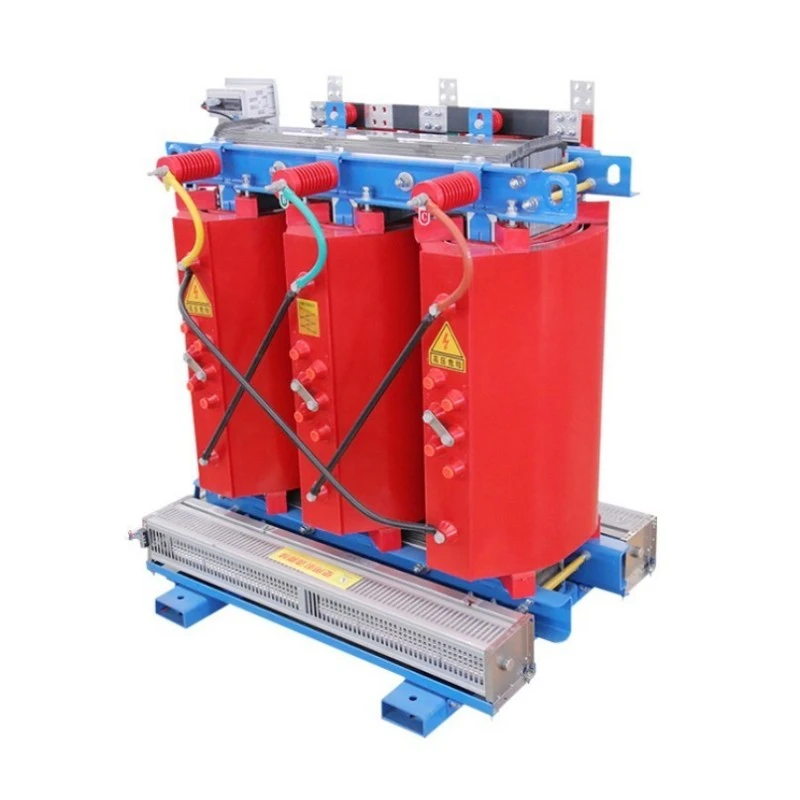

Belangrijkste kenmerken

Volledig koperen wikkelingen – Lagere weerstandsverliezen, hogere overbelastingscapaciteit en betere weerstand tegen kortsluiting vergeleken met aluminium.

Vuurvast en explosiebestendig – epoxyharsgietwerk, zelfdovend, geen risico op olielekkage.

Ontwerp op pad – Installatie op grondniveau, geen onderstation bouwen vereist, bespaart 40-60% civiele werkkosten.

Ultra-lage verliezen – Voldoet aan GB-niveau 2 energie-efficiëntie, verlaagt de jaarlijkse elektriciteitsrekening aanzienlijk.

Slimme monitoring – PT100-sensoren, automatische start van de ventilator, alarm/uitschakeling oververhitting, RS485 naar BAS.

Laag geluidsniveau – ≤55dB, geschikt voor residentiële en commerciële ruimtes.

Onderhoudsvrij – Geen olietesten, geen droging, geen bewegende delen.

Vraag en antwoord: Producteigenschap uitgelegd

Vraag 1: Waarom kiezen voor een op een koperen wikkelblok gemonteerde droge transformator boven een in olie ondergedompeld type voor gebruik buitenshuis?

A: In olie ondergedompelde transformatoren brengen brand- en lekkagerisico's met zich mee, vooral in woon- of milieugevoelige gebieden. De op koperen wikkelplaten gemonteerde droge transformator gebruikt geen olie, dus er is geen enkel risico op branduitbreiding of bodemverontreiniging. Bovendien zorgen de koperen wikkelingen voor een betere thermische geleidbaarheid en mechanische sterkte, waardoor een betrouwbare werking wordt gegarandeerd, zelfs onder piekbelastingen in de zomer. Veel gemeenten stellen nu droge transformatoren verplicht voor nieuwe buiteninstallaties vanwege strengere brandvoorschriften.

Vraag 2: Is koperwikkeling echt de extra kosten waard in vergelijking met aluminium?

EEN: Absoluut. Hoewel de initiële kosten van een op een koperen wikkelblok gemonteerde droge transformator ongeveer 15-20% hoger zijn dan die van een aluminium gewikkelde eenheid, zijn de totale levenscycluskosten aanzienlijk lager. Koper heeft een 40% hogere geleidbaarheid, wat lagere belastingsverliezen en lagere elektriciteitsrekeningen betekent. Koper heeft bovendien een hogere treksterkte, waardoor de transformator beter bestand is tegen kortsluitkrachten. Over een ontwerplevensduur van 30 jaar rechtvaardigen de energiebesparingen alleen al de investering.

Vraag 3: Kan deze transformator een hoge luchtvochtigheid en regenachtige seizoenen aan, vooral in de zuidelijke regio's?

EEN: Ja. Onze op koperen wikkelpad gemonteerde droge transformator maakt gebruik van een vacuümgietproces waarbij epoxyhars de koperen wikkelingen volledig inkapselt en een afgedichte isolatielaag vormt. De kern en klemmen ondergaan een anticorrosiebehandeling. Met een IP23-behuizing werkt de transformator normaal bij een relatieve vochtigheid van 100%. Er is geen droging nodig voor het opnieuw opstarten na langdurige stilstand.

Vraag 4: Wat gebeurt er als de transformator tijdens zomerpieken overbelast raakt?

A: Onder natuurlijke koeling (AN) draait deze continu op 100% belasting. Met geforceerde luchtkoeling (AF) neemt de capaciteit toe met 40-50%. De koperen wikkelingen zijn gedurende 2 uur bestand tegen een nominale belasting van 150%. Deze overbelastingsmogelijkheid zorgt voor stroomcontinuïteit tijdens kritieke gebeurtenissen.

Vraag 5: Hoe lang duurt de garantie en wat valt er onder?

A: De standaardgarantie bedraagt ​​12 maanden vanaf verzending en dekt alle fabricagefouten. Een betaald servicecontract kan de garantie verlengen tot 36 of 60 maanden. Technische ondersteuning is levenslang gratis.

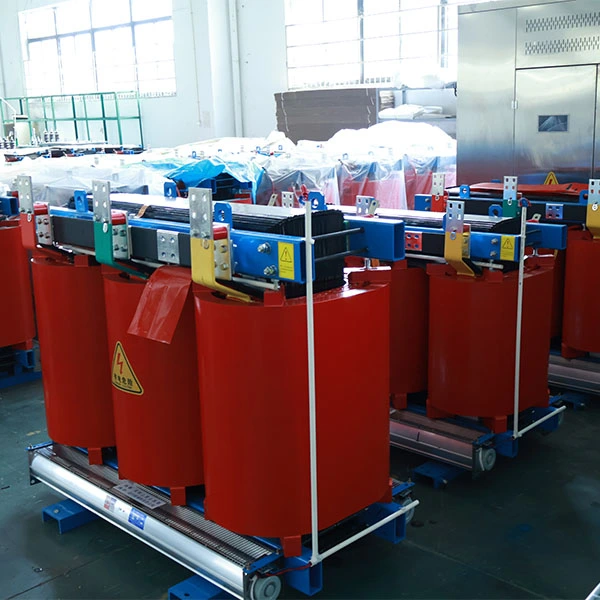

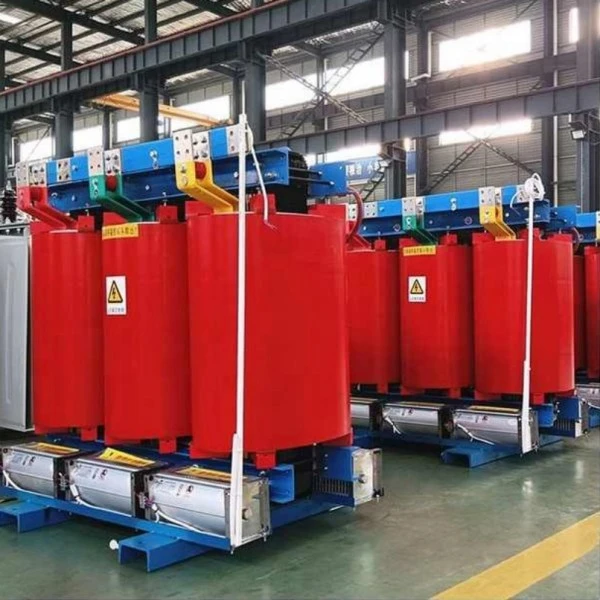

Productiedetails

Kernmateriaal en productieproces

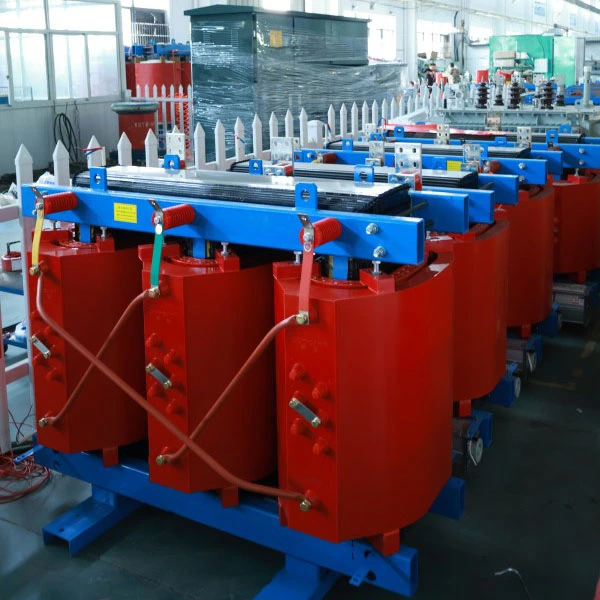

De kern van elke op koperen wikkelblok gemonteerde droge transformator is gemaakt van koudgewalst, op korrel georiënteerd siliciumstaal met een hoge permeabiliteit, met getrapte verbindingen om nullaststroom en zwerfverliezen te minimaliseren. De kern is nauwkeurig geschoren en automatisch gestapeld om uniforme magnetische paden te garanderen.

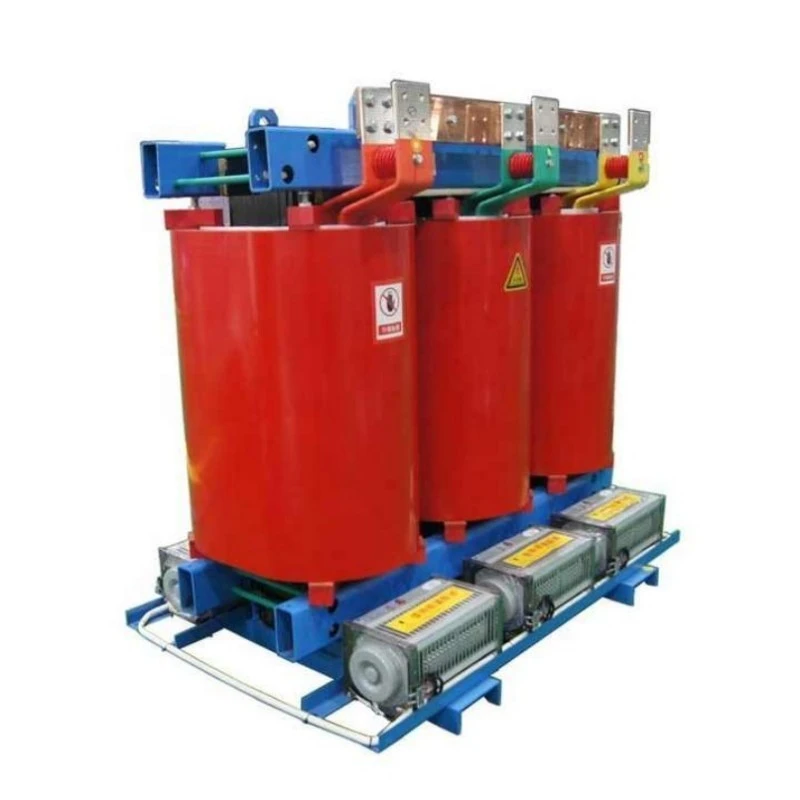

Wikkelstructuur – geheel koper

Zowel hoogspannings- als laagspanningswikkelingen maken gebruik van zuurstofvrije koperen geleiders. De laagspanningswikkelingen hebben een foliewikkelconfiguratie met uniforme isolatie tussen de lagen, waardoor de weerstand tegen kortsluiting aanzienlijk wordt verbeterd. De superieure thermische geleidbaarheid van koper helpt ook de warmte effectiever af te voeren, waardoor de hotspot-temperaturen worden verlaagd.

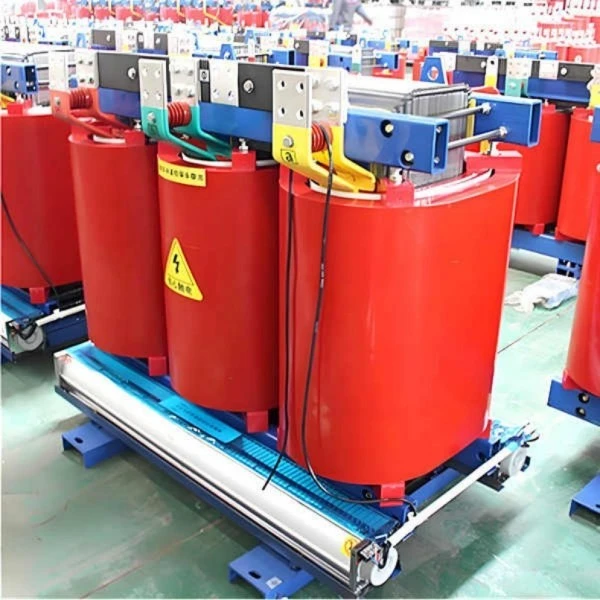

Isolatiesysteem – vacuümgieten van epoxyhars

De wikkelingen zijn onder vacuüm gegoten met hoogwaardige epoxyhars, waardoor holtes worden geëlimineerd en een gedeeltelijke ontlading ≤5pC wordt gegarandeerd. Dit solide isolatiesysteem is vlamvertragend, vochtbestendig en chemisch stabiel. Er wordt geen isolatieolie gebruikt, waardoor de transformator veilig is voor op een pad gemonteerde installaties binnen en buiten.

Behuizing en op pad gemonteerd ontwerp

Detransformatoris gehuisvest in een robuuste, afsluitbare stalen behuizing met een weerbestendige poedercoating. De standaardbescherming is IP23 (regen- en stofbestendig), met IP34 of IP54 optioneel voor zware omstandigheden. De basis is ontworpen voor directe montage op een betonnen fundering, met kabelinvoer van onderaf. Hijsogen en aardingsklemmen zijn standaard.

Kwaliteits- en testgarantie

Elke op koperen wikkelblok gemonteerde droge transformator ondergaat vóór levering uitgebreide typetests en routinetests, waaronder:

1. Tests bij nullastverlies en lastverlies

2. Short-circuit impedance test

3. Test tegen geïnduceerde overspanning

4. Meting van gedeeltelijke ontlading (≤5pC)

5. Blikseminpulstest

6. Test van temperatuurstijging

7. Alle belangrijke prestatie-indicatoren overtreffen de GB- en IEC-vereisten.

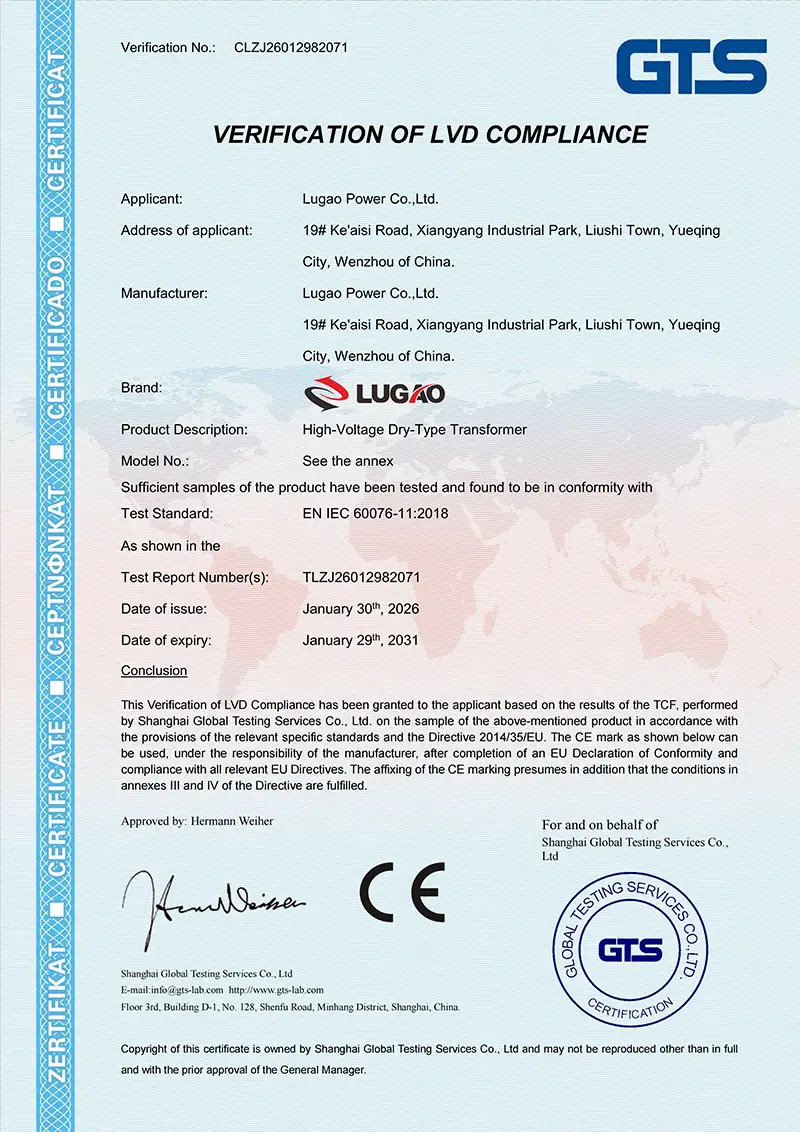

Certificeringen

1. ISO 9001:2015 kwaliteitsmanagementsysteem

2. CE-gecertificeerd

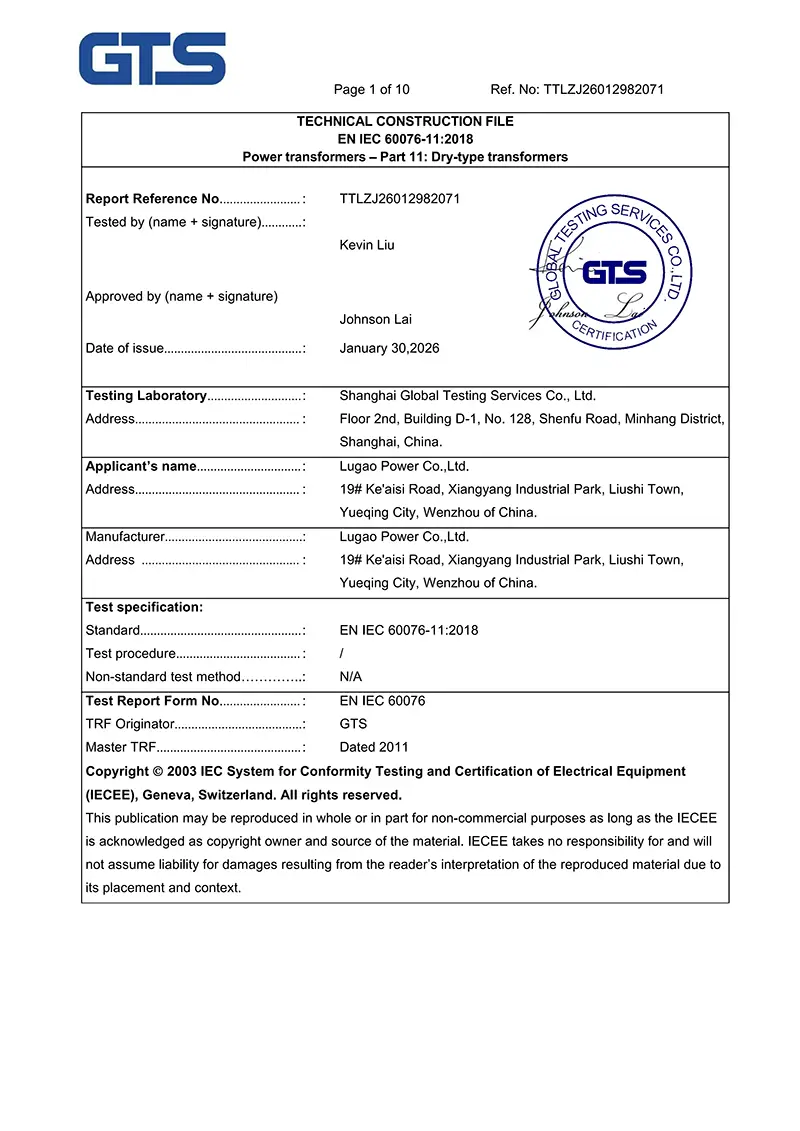

3. Typetestrapporten van onafhankelijke laboratoria
