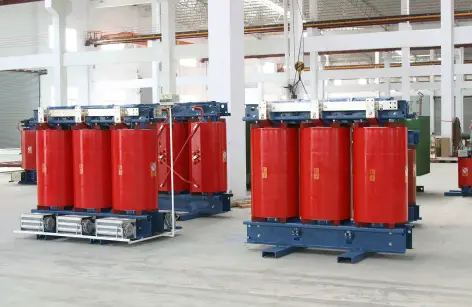

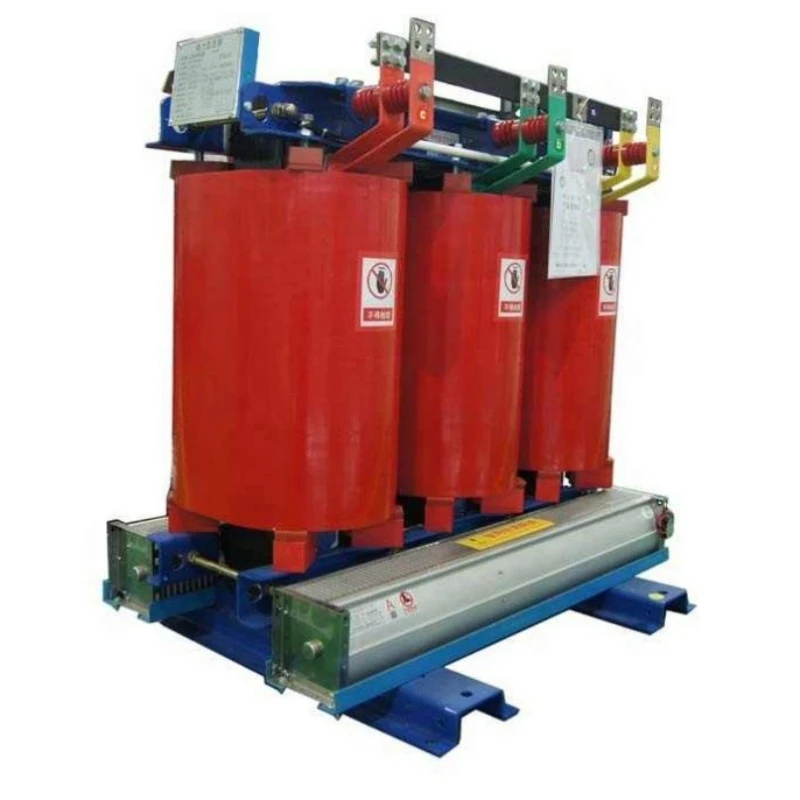

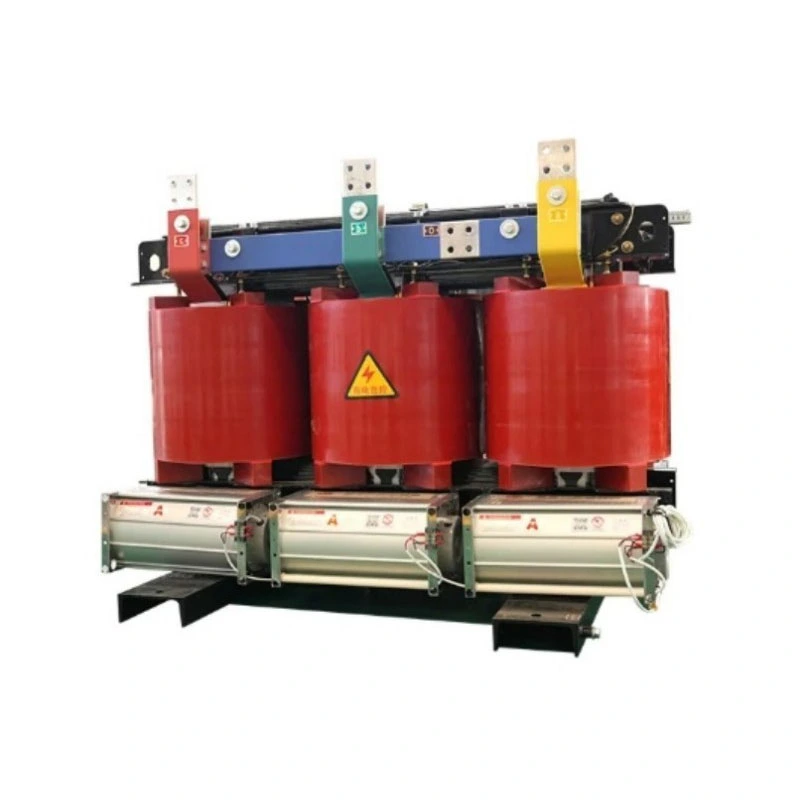

Luchtkoeling Buitenisolatie Droge transformator

Dit product is een buitentype, isolatietype,droge transformatorgebruik van luchtkoeling (ANAN). Het is niet afhankelijk van een vloeibaar medium voor isolatie of warmteafvoer, maar maakt in plaats daarvan gebruik van natuurlijke convectie of geforceerde luchtkoeling om de temperatuurstijging te beheersen.

Wat doet het?

1. Elektrische isolatie: Creëert een fysieke elektrische barrière tussen primaire en secundaire wikkelingen, waardoor aardlussen effectief worden onderbroken, harmonischen worden onderdrukt en hoogfrequente interferentie en spanningspieken uit het elektriciteitsnet worden weggefilterd, waardoor gevoelige belastingen "schone" stroom krijgen.

2. Spanningstransformatie: verhoogt of verlaagt de AC-spanning afhankelijk van de vereisten, en past zich aan de stroomvoorzieningsbehoeften van verschillende apparatuur aan.

3. Veiligheidsbescherming: voorkomt door isolatieontwerp direct contact van personeel met de hoogspanningszijde, waardoor het risico op elektrische schokken aanzienlijk wordt verminderd.

4. Aanpassing buitenshuis: een robuuste behuizing ontworpen voor IP54 of hogere beschermingsklassen zorgt ervoor dat hij bestand is tegen wind, regen, stof, zoutnevel en langdurige UV-blootstelling.

Kortom, als u een veilige, schone, onderhoudsvrije stroomisolatie- en conversieoplossing nodig heeft in ruige buitenomgevingen, dan is deze luchtkoeling buitenisolatie droge transformator de kernoplossing.

Productvoordelen

Vergeleken met traditionele, in olie ondergedompelde of standaard droge transformatoren voor binnenshuis, biedt dit product vijf kernvoordelen:

1. Geen vervuiling, onderhoudsvrij: het olievrije ontwerp elimineert volledig het risico van bodem- of waterverontreiniging door lekkages, evenals de onderhoudskosten en stilstand die gepaard gaan met jaarlijkse olietests en -vervanging. Voor buitenprojecten onder strikte milieuregels is dit een doorslaggevend voordeel.

2. Superieure omgevingstolerantie buitenshuis: maakt gebruik van het vacuümdrukimpregnatieproces (VPI) en klasse H (180°C) isolatiesysteem, gecombineerd met een volledig afgedichte, gelaste buitenbehuizing gemaakt van roestvrij staal of Aluzink-staal. Werkt stabiel bij omgevingstemperaturen van -25°C tot 50°C en een relatieve vochtigheid tot 95%. Bestand tegen zoutnevel, schimmel en corrosie.

3. Ultieme veiligheid met elektrische isolatie: Versterkte isolatie tussen primaire en secundaire wikkelingen zorgt voor een diëlektrische weerstandsspanning van 3 kV tot 5 kV (afhankelijk van het model). Isoleert effectief DC-componenten, derde harmonischen en verschillende piekeffecten van het elektriciteitsnet, waardoor stroomafwaartse precisie-instrumenten worden beschermd.

4. Natuurlijke luchtkoeling, stil en betrouwbaar: vertrouwt op luchtconvectie voor warmteafvoer zonder ventilatoren (optioneel). Het bedrijfsgeluid is aanzienlijk lager dan bij in olie ondergedompelde transformatoren. Omdat er geen roterende mechanische onderdelen in de kerncomponenten zijn, is de Mean Time Between Failures (MTBF) aanzienlijk verbeterd.

5. Hoge overbelastingscapaciteit, bruikbaar in noodgevallen: overbelastingscapaciteit in noodgevallen tot 120% voor continu gebruik, 150% voor kortstondig gebruik. Tijdens onverwachte belastingspieken buitenshuis (bijvoorbeeld meerdere motoren die tegelijkertijd starten) is er geen onmiddellijke capaciteitsverhoging nodig, waardoor kostbare tijd voor de gebruiker wordt gewonnen.

Producteigenschappen

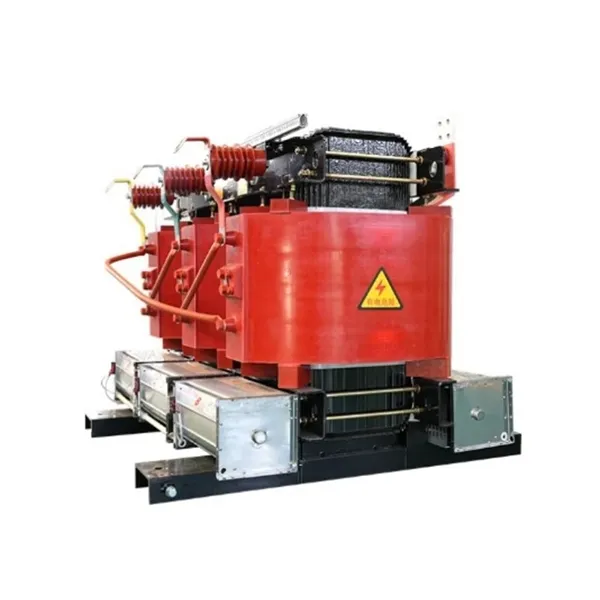

Kern: koudgewalst, korrelgeoriënteerd siliciumstaal met hoge permeabiliteit, stapsgewijs verbindingsproces, aanzienlijk verminderd nullastverlies en opwindende stroom.

Wikkelingen: Zowel de hoog- als de laagspanningswikkelingen maken gebruik van volledig koperen (optioneel aluminium) geleiders, omwikkeld met Nomex® of vergelijkbaar aramide isolatiepapier, verwerkt via VPI-vacuümimpregnering met oplosmiddelvrije vernis, waardoor een robuuste, vochtbestendige, hoge temperatuurtolerante solide isolatiestructuur ontstaat.

Isolatiestructuur: Primaire en secundaire wikkelingen zijn op afzonderlijke spoelen of onafhankelijke kernpoten gewikkeld, met een optionele elektrostatische afscherming ertussen, waardoor de koppelingscapaciteit wordt geminimaliseerd en een uitstekende hoogfrequente interferentie-onderdrukking wordt geboden.

Beschermende behuizing: standaard IP54-bescherming (stofdicht, spatwaterdicht), IP65 optioneel. Behuizing gemaakt van 2,0 mm dik roestvrij staal of galvalume-staal, met een regendicht dak, roestvrijstalen geventileerde lamellen en anti-wriksloten.

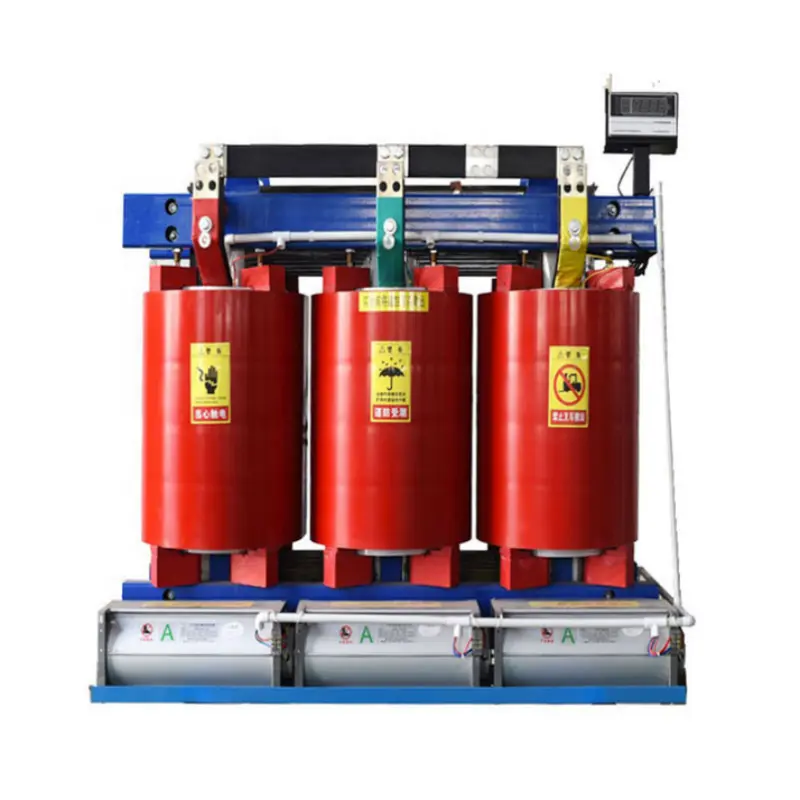

Temperatuurcontrolesysteem: Ingebouwde PTC- of PT100 RTD-temperatuursensoren, aansluitbaar op een slimme temperatuurregelaar voor alarm bij te hoge temperatuur, uitschakelbeveiliging en automatische activering van de ventilator (als optionele ventilatoren zijn geïnstalleerd).

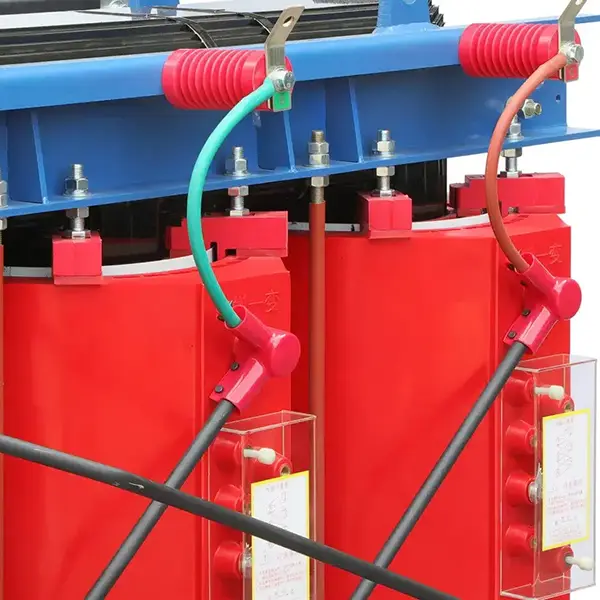

Klemmen: hoogspanningsaansluitdoos voor buiten, met siliconenrubberen afdichtingen en kabelwartelingangen. De laagspanningszijde maakt gebruik van vertinde koperen rails of waterdichte connectoren.

Producttoepassing

Deze luchtkoeling buitenisolatie droge transformator wordt veel gebruikt in de volgende scenario's:

Opwekking van hernieuwbare energie: Isolatie aan de laagspanningszijde van op skids gemonteerde onderstations van PV-energiecentrales en windmolenparken, waardoor de uitgangsspanning van de omvormer wordt geïsoleerd vóór aansluiting op het elektriciteitsnet of lokale stroomvoorziening.

Industriële apparatuur voor buitenshuis: isolatie van de stroomvoorziening voor olieboorplatforms, dagbouwmijnbrekers, walstroomsystemen aan de haven, tunnelboormachines (schildmachines), om te voorkomen dat stroompieken de apparatuur beschadigen.

Tijdelijke en noodstroomvoorziening: isolatie van generatoruitgangen voor buitenevenementen, sportwedstrijden en rampenbestrijdingslocaties, waardoor schone stroom wordt geleverd voor audio-, video- en besturingsapparatuur.

Laadinfrastructuur: Ingangsisolatietransformator voor DC-snelladers voor buitengebruik, waardoor harmonische terugkoppeling naar het elektriciteitsnet wordt voorkomen en de laadmodules worden beschermd.

Smart Grid & Distribution: Stationservice- of scheidingstransformatoren in buitenringhoofdunits en compacte onderstations, die veilige, betrouwbare stroom leveren voor automatiseringsterminals (DTU/FTU).

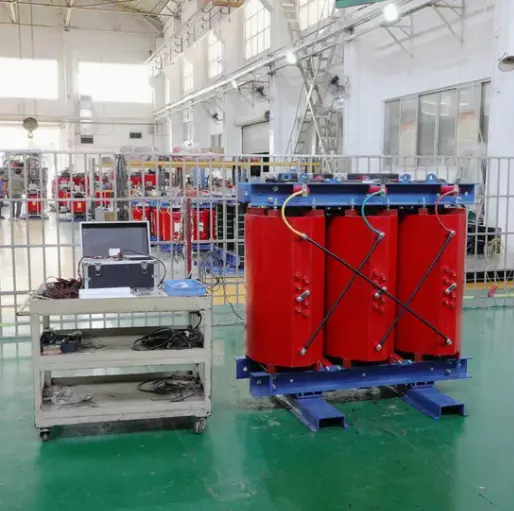

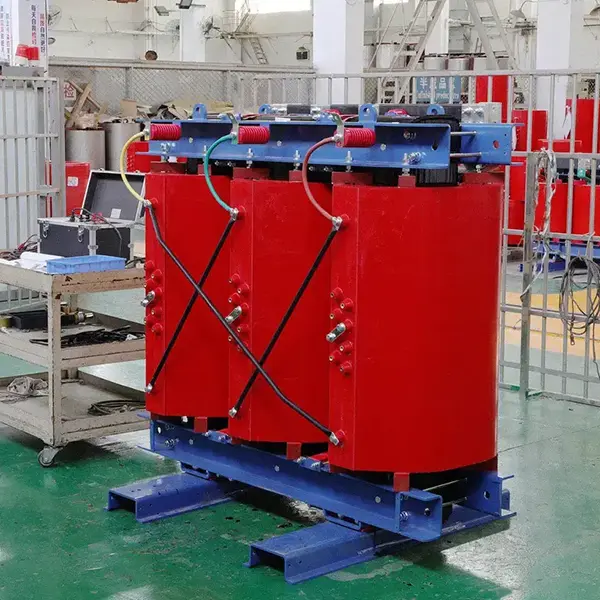

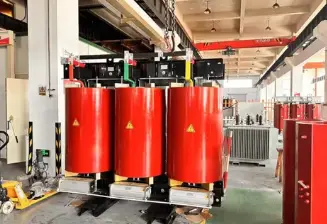

Productiedetails

VPI-vacuümdrukimpregnatieproces

Alle wikkelingen zijn onder vacuüm geïmpregneerd met oplosmiddelvrije isolerende vernis, waardoor de interne lucht wordt verwijderd en de vernis volledig kan doordringen tussen windingen, lagen en op de grond. Na uitharding vormt het een monolithische "solide" structuur met een thermische geleidbaarheid, mechanische sterkte en vochtbestendigheid die de standaard impregnatieprocessen ver overtreft.

Buitenspecifieke aansluitdoos

De laagspanningsdoos is voorzien van een vlamvertragend isolerend steunpaneel, met voldoende elektrische speling (>20 mm) tussen koperen rails. Kabelingangen maken gebruik van pakkingen en kabelwartels met meerdere afdichtingen, compatibel met verschillende gepantserde of met rubber omhulde kabels, waardoor het binnendringen van vocht langs de kabel in de doos wordt voorkomen.

Robuuste roestvrijstalen behuizing

De behuizing is vervaardigd met behulp van lasersnijden, CNC-buigen en robotlassen, waarbij alle naden continu zijn afgedicht. De deuren zijn voorzien van driepuntsvergrendelingshandgrepen en weerbestendige pakkingen. De bovenkap is ontworpen als een schuin regenscherm en is voorzien van hijsogen voor gemakkelijk hijsen buitenshuis.

Verpakking, levering en after-sales

Verpakkingsmethode

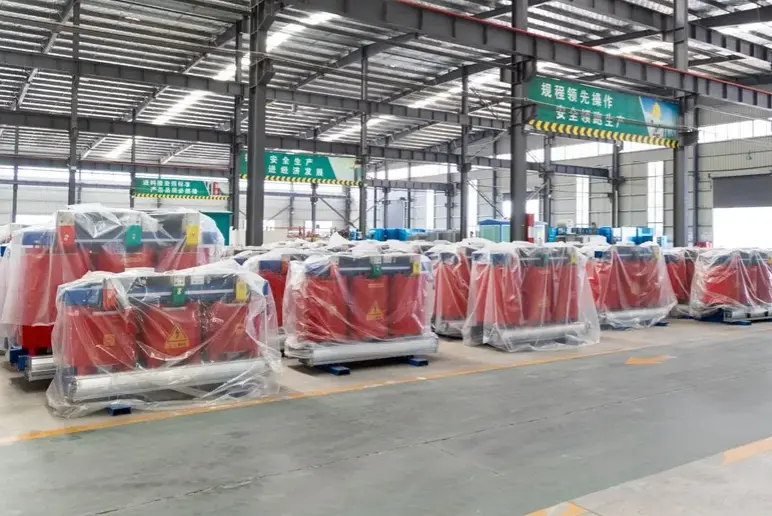

1. Transformatorlichaam omwikkeld met vochtbestendige PE-folie, droogmiddel erin geplaatst.

2. Verpakt in stevige houten kisten of begassingvrije multiplexdozen (die voldoen aan de exportnormen), omgeven door schuim met hoge dichtheid of met lucht gevulde zakken voor demping.

3. Etiketten zoals "Vochtbestendig", "Fragile" en "This Way Up" zijn op de buitenkant van de doos aangebracht.

Leveringsmethode

1. Binnenlands: speciale logistieke vrachtwagen (kleine capaciteiten kunnen worden verzonden via zware goederen van Deppon/SF Express).

2. Export: Regelingen voor zee-, spoor- of luchtvracht, inclusief douanedocumentatie.

After-sales service

1. Garantieperiode: 12 maanden vanaf de datum van ontvangst.

2. Gratis reparatie of vervanging van fabricagefouten tijdens de garantieperiode.

Veelgestelde vragen (V&A)

Vraag 1: Is deze luchtkoeling buitenisolatie droge transformator niet gevoeliger voor oververhitting en doorbranden in vergelijking met een gewone in olie ondergedompelde transformator?

Antwoord: Integendeel. Hoewel lucht een lagere thermische geleidbaarheid heeft dan olie, maakt ons product gebruik van klasse H-isolatie (geclassificeerd voor 180°C) en het VPI-vacuümimpregnatieproces. De warmte van de wikkelingen wordt efficiënt afgevoerd en door de behuizing afgevoerd. Voor dezelfde capaciteit heeft ons ontwerp een grotere marge voor temperatuurstijging, waardoor het minder waarschijnlijk is dat er problemen optreden als gevolg van olielekkage en daaropvolgende lage olieniveaus in traditionele units. OnsLuchtkoeling Buitenisolatie Droge transformatorwerkt bij hotspottemperaturen ruim onder de isolatielimiet, zelfs bij volledige belasting en bij buitenomstandigheden van 40°C.

Vraag 2: Zal ​​er op regenachtige dagen buiten geen regenwater via de koellamellen binnendringen en binnen kortsluiting veroorzaken?

A: Nee. Onze beschermingsklasse voor de behuizing is IP54. De lamellen zijn voorzien van een intern labyrintkanaal en een metalen gaasscherm. Uit tests blijkt dat zelfs bij directe besproeiing van voren bij een regenintensiteit van 10 mm per minuut de binnenkant volledig droog blijft. Alle kabelinvoerpoorten maken gebruik van explosieveilige afgedichte wartels, waardoor elk pad voor het binnendringen van vocht volledig wordt geblokkeerd.
