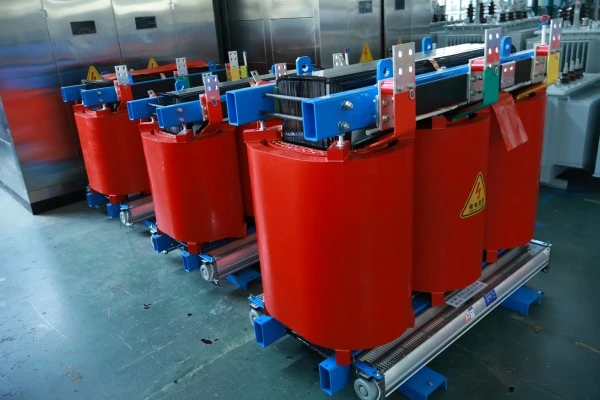

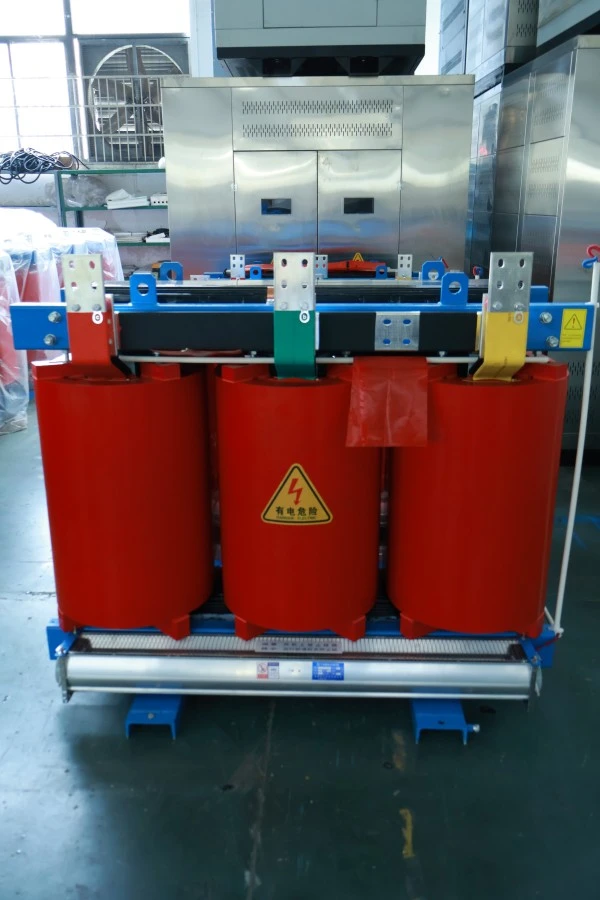

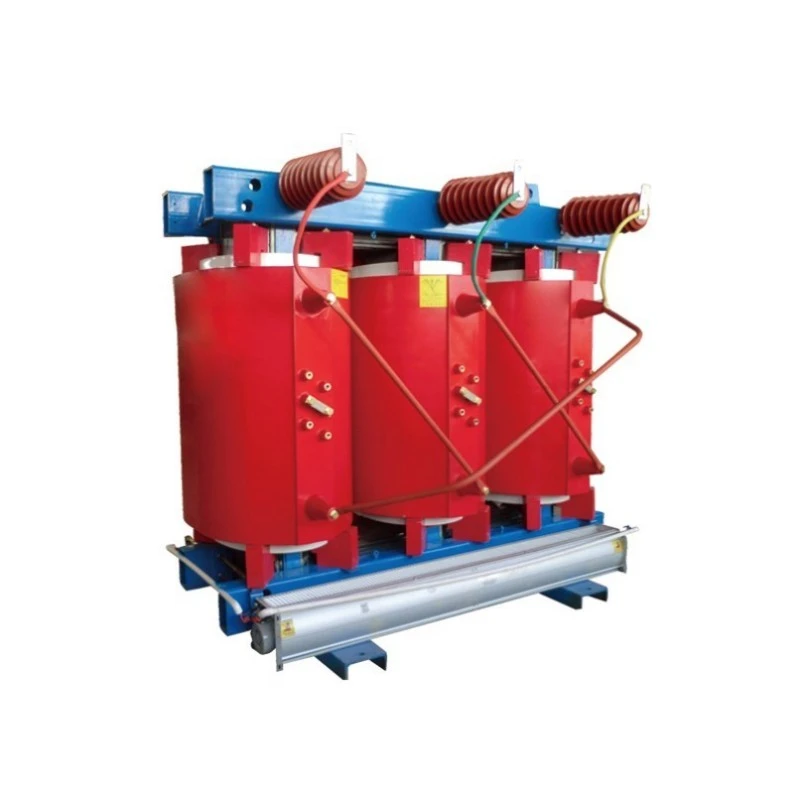

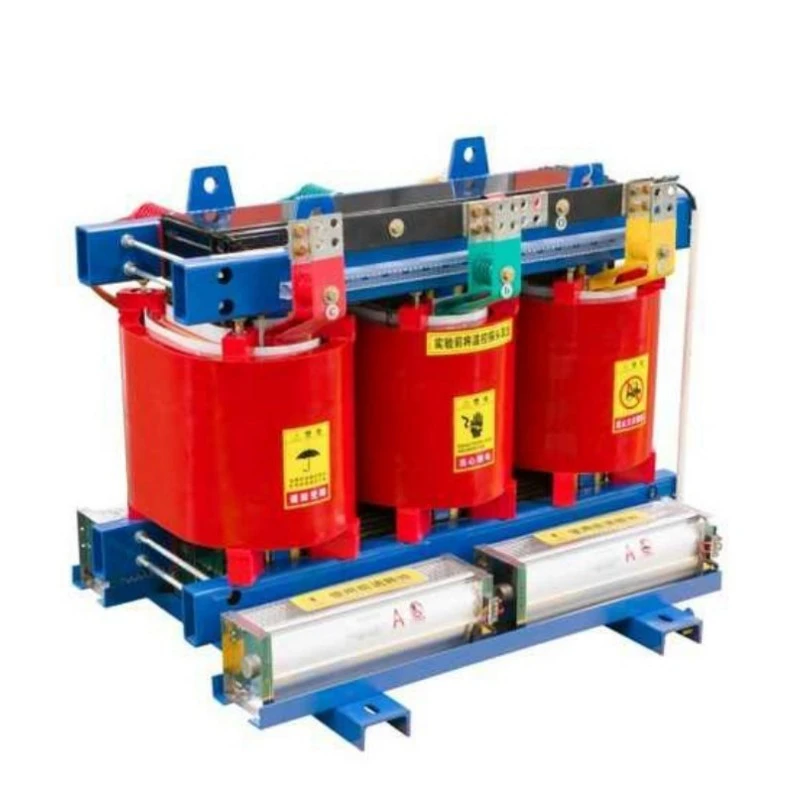

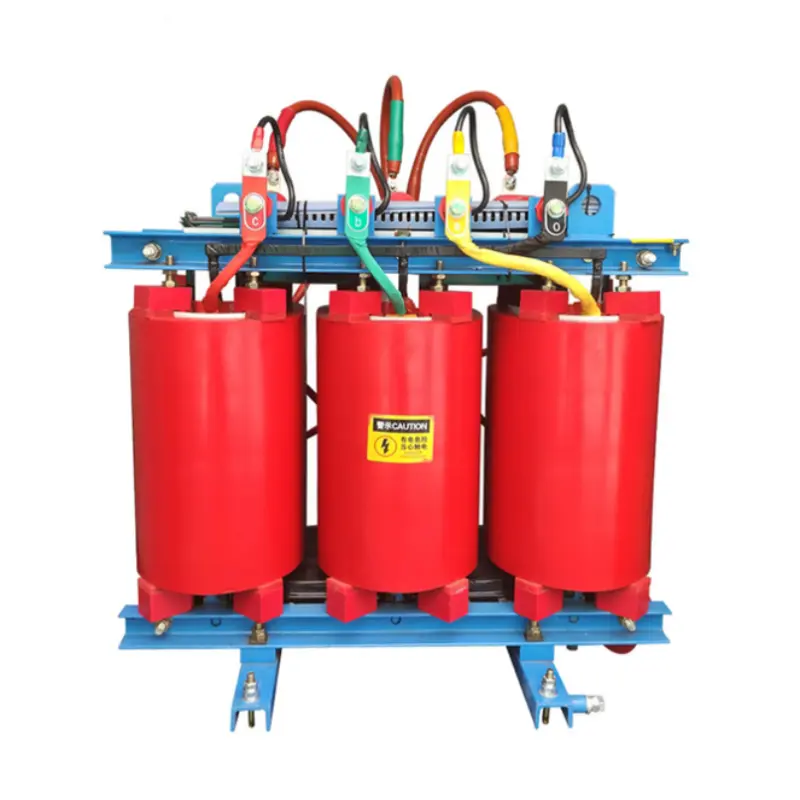

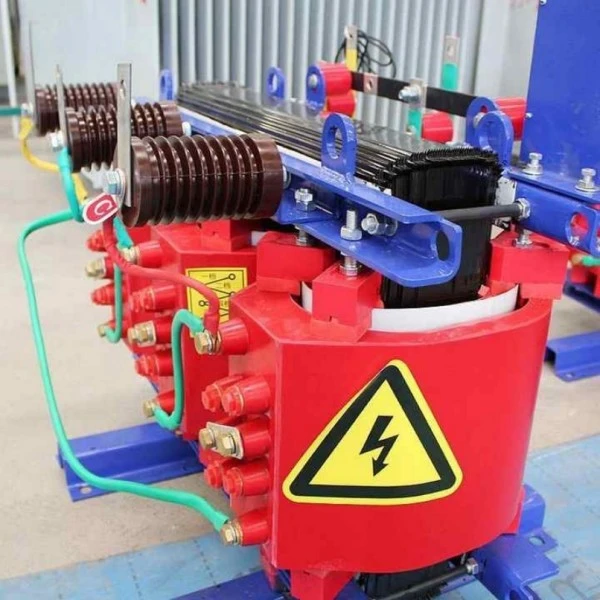

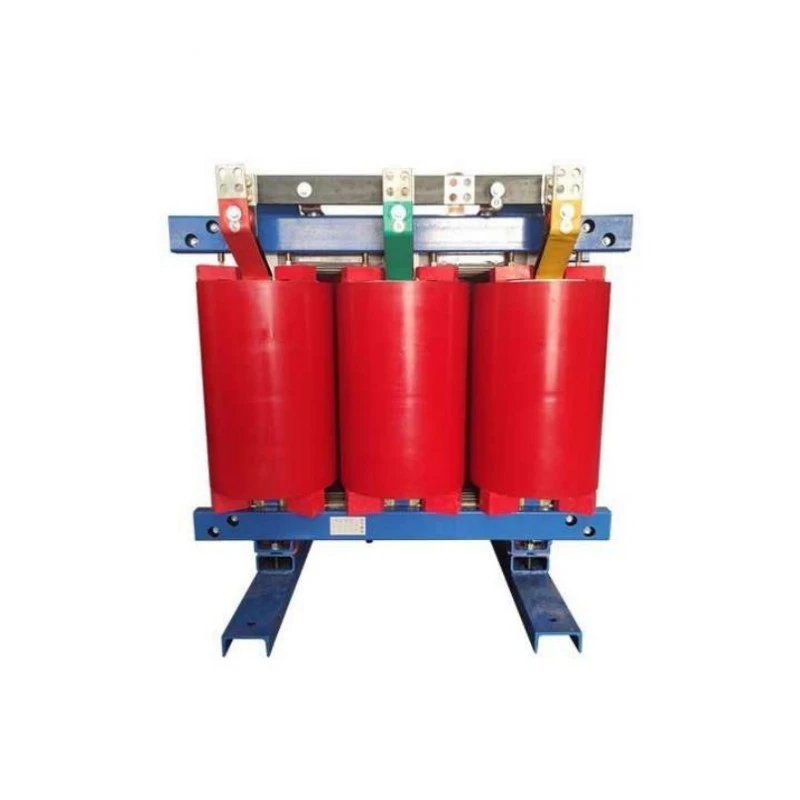

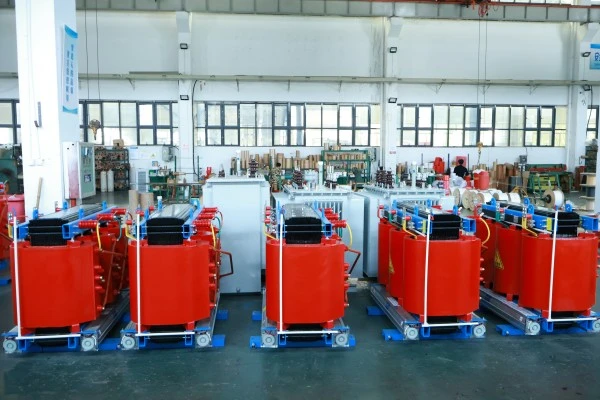

SCB13 koperen kronkelende droge stroomtransformator

Wat is het?

De SCB13-serie is een driefasige, harsgegoten geïsoleerde, kopergewikkeldedroge transformator. In de aanduiding staat "SC" voor giethars (vacuümgegoten epoxyhars), "B" geeft foliewikkelingen aan en "13" staat voor het prestatieniveau, wat betekent dat de verlieswaarden voldoen aan de energie-efficiëntie-eisen van niveau 1 van de nationale norm GB 20052-2020. Het geleidende materiaal van de kern is zuurstofvrij koper met hoge zuiverheid, geen aluminium of met koper bekleed aluminium.

Wat doet het?

1. Spanningsconversie: converteert hoge spanning (10 kV, 35 kV) naar lage spanning (400 V, 690 V) of verhoogt deze indien nodig, en voldoet aan de spanningsvereisten van verschillende apparatuur.

2. Stroomdistributie: Als kernapparaat van een distributiesysteem levert het veilig stroom aan meerdere belastingen, zoals industriële installaties, commerciële complexen, hoge gebouwen en windparken.

3. Veilige stroomvoorziening: dankzij de niet-ontvlambare vaste isolatie van epoxyhars zal deze geen olie spuiten of vlam vatten, zelfs niet bij interne fouten, waardoor hij bijzonder geschikt is voor binneninstallaties of locaties met strenge brandveiligheidseisen.

4. Stille werking: het bedrijfsgeluid is aanzienlijk lager dan dat van traditionele, in olie ondergedompelde transformatoren, waardoor deze geschikt zijn voor woonwijken, ziekenhuizen, kantoorgebouwen en andere geluidsgevoelige omgevingen.

Kortom, de SCB13 Copper Winding Dry Type Power Transformer is een modern stroomdistributie-kernapparaat dat een hoge energie-efficiëntie, een volledig koperen kern, een laag geluidsniveau en vlamvertragende veiligheid integreert.

Productvoordelen

Vergeleken met gewone droge transformatoren biedt dit product vijf kernvoordelen:

Volledig koperen wikkelingen, uitstekende geleidbaarheid:Alle hoog- en laagspanningswikkelingen worden gewikkeld met behulp van zuurstofvrije koperstaafgetrokken geëmailleerde rechthoekige koperdraad of koperfolie. De soortelijke weerstand van koper (circa 0,0172 Ω·mm²/m) is veel lager dan die van aluminium (circa 0,0283 Ω·mm²/m). Daarom hebben koperen wikkelingen met dezelfde doorsnede een lagere weerstand, minder warmteontwikkeling en een hogere energieomzettingsefficiëntie. De bespaarde elektriciteitskosten bij langdurig gebruik zijn veel groter dan het initiële investeringsverschil.

Niveau 1 energie-efficiëntie, in overeenstemming met de nationale dual-koolstofstrategie:Het SCB13-verliesniveau is strikt ontworpen om te voldoen aan de nationale niveau 1-normen voor energie-efficiëntie. Verliezen bij nullast zijn ongeveer 10% lager dan die van SCB12, en verliezen bij belasting zijn ruim 5% lager. Voor een transformator van 1000 kVA die 8.000 uur per jaar draait, bespaart dit jaarlijks ruim 10.000 yuan aan elektriciteitskosten, waarbij het prijsverschil met standaardtransformatoren binnen 3-5 jaar wordt terugverdiend.

Epoxyhars vacuümgieten, betrouwbare isolatie:De wikkelingen worden onder vacuüm gegoten en uitgehard met geïmporteerde Huntsman (of gelijkwaardige kwaliteit) epoxyhars, waardoor luchtbellen volledig worden geëlimineerd. De uitgeharde isolatielaag heeft een hoge mechanische sterkte, thermische schokbestendigheid, scheurvastheid en bescherming tegen vocht/vuil. Gedeeltelijke ontlading wordt gecontroleerd onder 5pC, veel beter dan de nationale normen.

Sterke overbelastingscapaciteit, past zich aan fluctuerende belastingen aan:Onder natuurlijke koeling kan het langdurig werken bij een overbelasting van 10%; met geforceerde luchtkoeling (geïnstalleerde ventilatoren) kan de uitgangscapaciteit toenemen tot meer dan 120% van de nominale waarde. Voor seizoensgebonden belastingspieken (bijvoorbeeld gebruik van airconditioning in de zomer) is geen onmiddellijke capaciteitsverhoging nodig.

Vochtbestendig en bestand tegen besmetting, sterk aanpassingsvermogen aan de omgeving:Het gegoten wikkeloppervlak van epoxyhars is glad, dicht en niet-hygroscopisch. Zelfs na uitschakeling in een omgeving met een relatieve vochtigheid van 100% kan de unit direct op volle belasting starten zonder voorverwarmen. Bijzonder geschikt voor vochtige of corrosieve omgevingen zoals ondergrondse distributieruimtes, kustgebieden met veel zoutnevel en chemische fabrieken.

Producteigenschappen

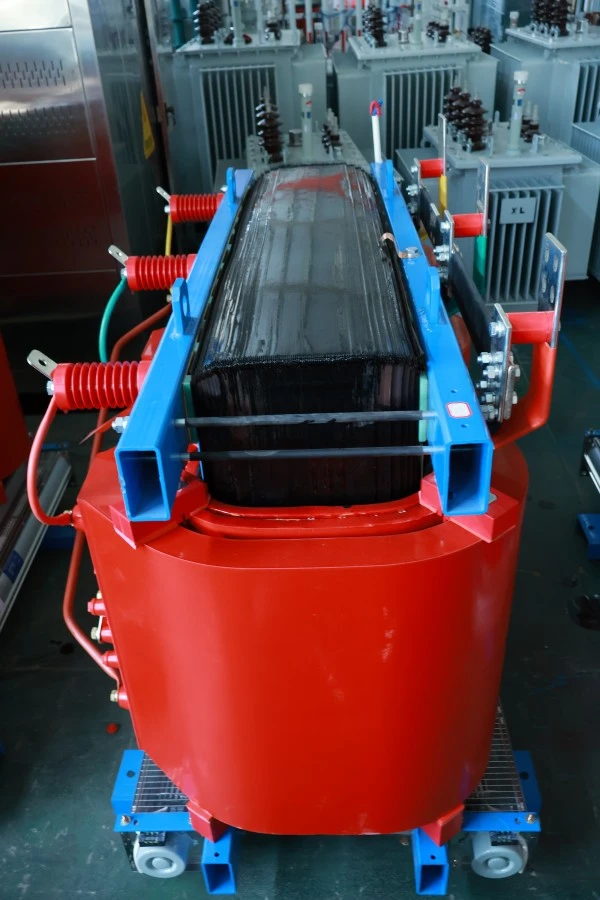

Kernstructuur: maakt gebruik van 45° volledig versteklaminatietechnologie, waarbij kernledematen en jukken worden vastgeklemd door zeer sterke bindbanden of platen. De toepassing van korrelgeoriënteerd siliciumstaal met hoge permeabiliteit (B30R090 of hogere kwaliteit) minimaliseert zowel hysteresis- als wervelstroomverliezen.

Laagspanningswikkelingen: gewikkeld met koperfolie, aan de uiteinden vastgezet met eindringen van hars. De breedte van de koperfolie is gelijk aan de wikkelhoogte, wat zorgt voor een uniforme axiale ampère-windverdeling en een extreem hoge weerstand tegen elektromagnetische kortsluitkrachten. De laagisolatie maakt gebruik van voorgeïmpregneerd DMD-materiaal.

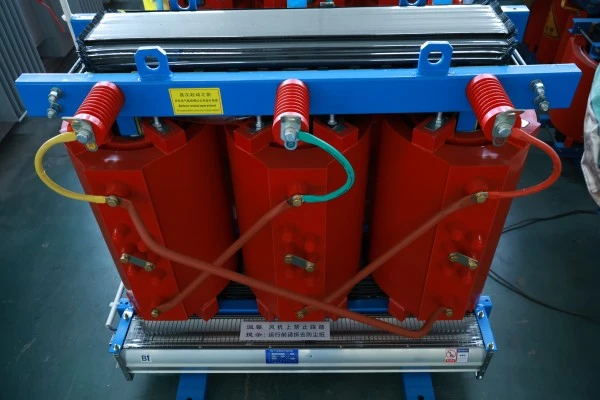

Hoogspanningswikkelingen: gewikkeld in gelaagde segmenten met behulp van klasse H geëmailleerde rechthoekige koperdraad, met hars gegoten tussen elke laag, waardoor een robuuste glasvezelversterkte epoxyharscomposietisolatie ontstaat. Aftakkingen worden vanuit het midden van de wikkeling naar buiten geleid om de verdeling van de impulsspanning te verbeteren.

Temperatuurcontrole- en beveiligingssysteem: Elke fasewikkeling heeft vooraf ingebedde PT100 platina-RTD's voor realtime monitoring van de hotspot-temperatuur. De bijbehorende intelligente temperatuurregelaar beschikt over: digitale weergave van de batterijtemperatuur, alarm voor te hoge temperatuur (instelbaar instelpunt), uitschakelingsuitgang voor te hoge temperatuur en automatische start/stop van de ventilator (als geforceerde luchtkoeling optioneel is geïnstalleerd).

Behuizingsopties: Optionele IP20 (vaste voorwerpen), IP23 (verticaal druppelend water) of IP40 (kleine deeltjes) beschermingsklasse behuizingen, gemaakt van roestvrij staal, aluminiumlegering of koudgewalst staal met poedercoating. De behuizingen zijn voorzien van ventilatieopeningen en vergrendelde deursloten.

Aansluiting en installatie: Hoogspanningszijde maakt gebruik van volledig afgeschermde/volledig geïsoleerde kabelterminals van siliconenrubber of conventionele terminals; de laagspanningszijde maakt gebruik van vertinde koperen rails. De transformatorbodem is voorzien van een stalen kanaalbasis en rollen voor eenvoudige positionering en verplaatsing.

Producttoepassing

De SCB13 koperen kronkelende, droge stroomtransformator is ideaal voor de volgende scenario's:

Hoge gebouwen en commerciële centra: geïnstalleerd in distributieruimten op de kelderverdieping of op de apparatuurvloer, voor de voeding van liften, HVAC, verlichting en brandbeveiligingssystemen. Het niet-ontvlambare karakter voldoet aan de brandvoorschriften van gebouwen en het lage geluidsniveau stoort de bewoners boven niet.

Industriële en mijnbouwbedrijven: stroomdistributiesystemen in autofabrieken, fabrieken voor elektronische componenten en werkplaatsen voor precisiebewerking. De volledig koperen wikkelingen zijn bestand tegen stroomstoten als gevolg van veelvuldig starten/stoppen van de motor, waardoor een goede spanningsstabiliteit wordt geboden.

Hernieuwbare energie: Verbeterde netaansluiting voor gedistribueerde PV-centrales, hulpstroomtransformatoren voor windparken, scheidingstransformatoren voor energieopslagsystemen. Hoge energie-efficiëntie vermindert energieomzettingsverliezen.

Transportinfrastructuur: stationstransformatoren voor metrostations, stroomvoorzieningen voor seingebouwen voor hogesnelheidsspoorwegen, stroomdistributiecentra voor luchthaventerminals, walstroomsystemen in havens. Vochtbestendigheid en kortsluitvastheid voldoen aan de hoge betrouwbaarheidseisen van het spoorvervoer.

Datacenters en communicatiebasisstations: leveren schone, stabiele stroom voor servers, switches en UPS-systemen. Een stille werking (doorgaans minder dan 55 dB) stoort het datacenterpersoneel niet.

Productiedetails

Laagspanningskoperfoliewikkelproces

Laagspanningswikkelingen worden gewikkeld met koperfolie over de volledige breedte op gespecialiseerde foliewikkelmachines. De randen van de koperfolie zijn afgerond om corona-ontlading te voorkomen. Bij elke draai wordt automatisch DMD-voorgeïmpregneerd isolatiepapier tussen de lagen geplaatst en online spanningscontrole zorgt ervoor dat de koperfolie strak wordt opgewikkeld. Nadat het wikkelen voltooid is, wordt het gehele samenstel in een mal geplaatst voor vacuümgieten van epoxyhars, waardoor een monolithische, holtevrije structuur ontstaat. Dit proces verbetert het kortsluitvastheidsvermogen van laagspanningswikkelingen met meer dan 30% vergeleken met draadgewonden structuren.

Hoogspanning gesegmenteerde laagwikkeling

Hoogspanningswikkelingen zijn verdeeld in 4-6 segmenten (pannenkoeken), waarbij elk segment verder is verdeeld in 2-4 lagen. Kanalen (of luchtkanalen) tussen segmenten verbeteren de warmteafvoer, terwijl gelaagdheid de spanning tussen de lagen vermindert. Taps worden uit specifieke beurten van specifieke segmenten gehaald en gemarkeerd met verschillende gekleurde leads. Alle verbindingen maken gebruik van argonbooglassen of koudedruklassen om minimale contactweerstand te garanderen.

Kernruisonderdrukkingsbehandeling

Nadat het lamineren van de kern is voltooid, wordt de gehele kern onder vacuümdruk geïmpregneerd met een speciaal samengestelde geluidsreducerende isolatielak, die microtrillingen tussen siliciumstaalplaten en tussen platen en klemdelen dempt. Tussen de kern en de wikkelingen en tussen de wikkelingen en klemdelen worden hoge temperatuur siliconenrubberkussens geplaatst. Met deze behandelingen kan het geluid zonder belasting onder de 55 dB worden gehouden (voor 315 kVA en lager), vergelijkbaar met het gezoem van een huishoudelijke koelkast.

Uitgebreide fabriekstesten

Elke SCB13 koperen wikkeling, droog type stroomtransformator ondergaat de volgende tests voordat hij de fabriek verlaat: meting van de wikkelingsweerstand; meting van de spanningsverhouding en vectorgroepverificatie; kortsluitimpedantie- en belastingsverliesmeting; nullaststroom en nullastverliesmeting; isolatieweerstand en diëlektrische dissipatiefactormeting; aangelegde spanningstest; geïnduceerde spanning weerstaan ​​test; meting van gedeeltelijke ontlading. Testgegevens worden automatisch geregistreerd en bij de verzending wordt een fabriekstestrapport meegeleverd.

Productparameter (specificatie)

Verpakking en after-sales

Verpakkingsmethode

1. Transformatorbehuizing omwikkeld met waterdichte PE-folie, kritieke gebieden bedekt met zachte beschermende vulling.

2. Verpakt in stevige multiplexkratten van exportkwaliteit met palletbodems voor gebruik met een vorkheftruck.

3. Binnenkant van kratten gevuld met demping van geëxpandeerd polyurethaan of honingraatkarton om schade door transporttrillingen te voorkomen.

4. Duidelijke markering aan de buitenkant: zwaartepunt, hijspunten, vochtbestendig, niet kantelen.

After-sales service

1. Gratis garantieperiode: 12 maanden vanaf de datum van verzending.

2. Eventuele defecten veroorzaakt door ontwerp-, materiaal- of fabricagefouten tijdens de garantieperiode zullen door ons bedrijf kosteloos worden gerepareerd of vervangen (inclusief redelijke transportkosten).
