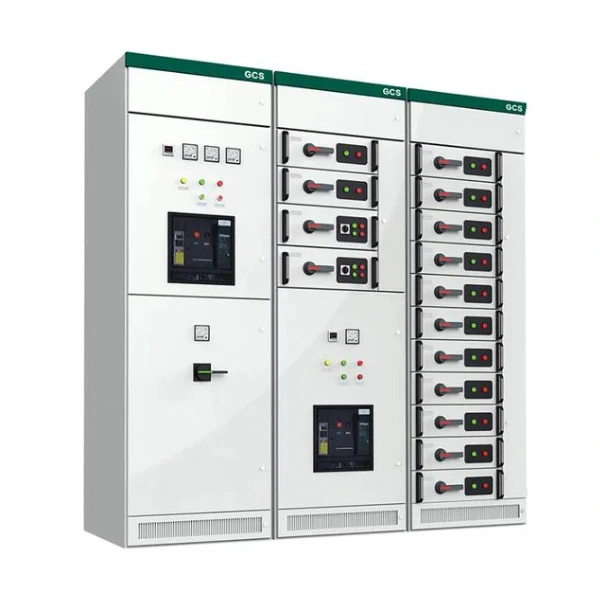

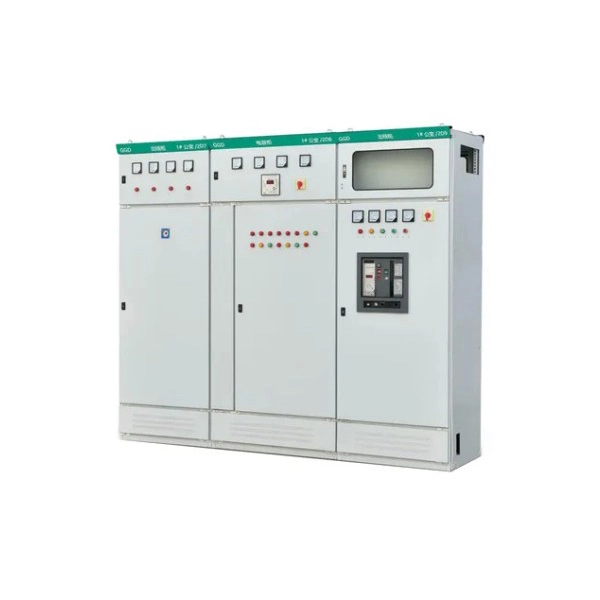

Uittrekbare schakelkast voor schakelapparatuur

De uittrekbare schakelkast voor schakelapparatuur is eenMediumspanningsmetaal-omsloten schakelapparaatwaar belangrijke componenten zoals stroomonderbrekers fysiek uit de hoofdbehuizing kunnen worden verwijderd voor inspectie, onderhoud of vervanging. In tegenstelling tot vaste schakelapparatuur kunnen operators met deze unit een onderbreker isoleren en verwijderen zonder het gehele railsysteem spanningsvrij te maken. Het wordt veel gebruikt voor het controleren, beschermen en isoleren van elektrische apparatuur in industriële installaties, onderstations en commerciële gebouwen. Simpel gezegd: het beheert de stroomstroom en waarborgt tegelijkertijd de veiligheid van de operator en de systeemcontinuïteit.

Productparameters (specificatie)

Certificering en kwaliteitsborging

Lugao produceert uittrekbare middenspanningsschakelaars volgens de technische projectvereisten en toepasselijke normen zoals IEC 62271-200. Vóór verzending kunnen routinetestrapporten en inspectiefoto's worden verstrekt volgens de bevestigde technische overeenkomst.

• Op IEC 62271-200 gebaseerd ontwerp en testen
• Stroomfrequentie is bestand tegen test
• Mechanische werkingstest
• Functietest van de vergrendeling
• Secundaire bedradingsinspectie
• Gedeeltelijke ontladingstest, indien van toepassing
• Fabriekstestrapport vóór verzending

Producteigenschappen en toepassingen

Vraag 1: Wat maakt deUittrekbare schakelapparatuurSchakelkast veiliger dan vast type?

A: Het uittrekbare ontwerp isoleert de onderbreker fysiek van stroomvoerende rails wanneer deze wordt uitgetrokken. Dit creëert een zichtbare ontkoppelingsopening, waardoor het risico van accidentele vlambogen tijdens onderhoud wordt geëlimineerd. Lugao voegt sluitermechanismen toe die automatisch vaste contacten bedekken wanneer de module wordt teruggetrokken, wat de veiligheid verder vergroot.

Vraag 2: Welke toepassingen passen het beste bij deze kast?

EEN: Ideaal voor:

● Elektriciteitscentrales (distributie van hulpstroom)

● Datacenters (hoge betrouwbaarheid en snelle vervanging van stroomonderbrekers nodig)

● Olie- en gasfaciliteiten (veilige isolatie in gevaarlijke gebieden met IP54-optie)

● Metro- en spoorwegsystemen (frequente sloophamers onder belasting)

● Mijnbouw- en staalfabrieken (hoge kortsluitvastheid vereist)

Vraag 3: Kan het worden geïntegreerd met slimme monitoring?

EEN: Ja.Lugaobiedt optionele sensoren en communicatiemodules (Modbus, IEC 61850) voor positiebewaking op afstand van elke uittrekbare module.

Productiedetails en concurrentievoordelen

Productiedetails:

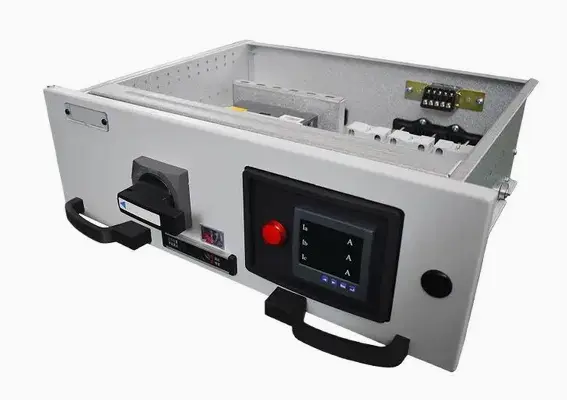

Elke Lugao uittrekbare schakelkast wordt vervaardigd uit lasergesneden roestvrij staal of gegalvaniseerde plaat met poedercoating (minimale dikte 80 μm). De uittrekbare rails zijn verchroomd voor een soepele beweging en geschikt voor 10.000 insteek-/uittrekcycli. Vaste contacten zijn verzilverd (minimaal 10 μm dik) om de contactweerstand te minimaliseren. Alle secundaire besturingsbedrading maakt gebruik van vlamvertragende, verknoopte polyethyleen geïsoleerde kabels. Elke unit ondergaat een inbrandtest van 48 uur en een meting van de gedeeltelijke ontlading (<5pC bij 1,1Ur).

Concurrentievoordelen versus vergelijkbare producten:

Verpakking, verzending en after-sales service

Verpakking:

Elke uittrekbare module wordt afzonderlijk verzonden in een antistatische schuimvulling en vervolgens ingesloten in een houten kist met vochtigheidsindicatoren. De hoofdkast is in drie lagen gewikkeld: VCI-antiroestfolie → noppenfolie → multiplex exportkoffer met stalen omsnoering. Alle bevestigingen en gereedschappen zijn in zakken verpakt en aan de binnenkant van de deur bevestigd.

Verzending:

Over zee (standaard): 20GP- of 40HQ-containers. Voor dringende projecten kan op verzoek lucht- of spoorvervoer geregeld worden. Leveringstermijn: FOB Ningbo of CIF naar grote havens.

After-sales service:

● Garantieperiode: 12 maanden vanaf inbedrijfstelling of 18 maanden vanaf verzending, afhankelijk van wat zich het eerst voordoet.

● Technische ondersteuning op afstand (video, tekeningen) – reactie binnen 2 uur.

Informatie nodig voor offerte

Om een ​​nauwkeurige offerte te kunnen maken voor deUittrekbare middenspanningsschakelkast, stuur ons dan de volgende informatie:

• Nominale spanning en frequentie
• Enkellijnig diagram
• Nominale stroom van elke feeder
• Kortsluitstroomvereiste
• Aantal inkomende en uitgaande panelen
• Merk- en modelvereiste voor beveiligingsrelais
• Meet- en communicatievereisten
• Vereiste voor interne boogclassificatie
• Richting kabelinvoer
• Hoeveelheid en bestemmingshaven
• Toepasselijke lokale norm of nutsvereiste

Veelgestelde vragen – Vragen en antwoorden van klanten

Vraag 1: Kan de schakelkast met uitneembare schakelapparatuur achteraf worden ingebouwd in een oud onderstation met beperkte ruimte?

EEN: Ja. Het modulaire en compacte ontwerp (typische breedte 650 mm voor 12 kV) maakt vervanging van oudere vaste schakelapparatuur mogelijk zonder civiele werkzaamheden. Op verzoek bieden wij gratis lay-outverificatie aan.

Vraag 2: Wat gebeurt er als de mechanische vergrendeling uitvalt terwijl de onderbreker in de aangesloten positie staat?

A: Lugao-kasten zijn voorzien van een handmatige noodontgrendeling die toegankelijk is via een verzegeld deksel. Dit is een fail-safe ontwerp; de onderbreker kan nog steeds worden teruggetrokken met behulp van het meegeleverde gereedschap. Wij raden echter aan dat alleen opgeleid personeel dit doet.

Vraag 3: Is de prijs inclusief alle uittrekbare modules en primaire koperen staven?

A: De standaardofferte omvat de hoofdstroomonderbrekermodule en alle interne koperen staven (volledig machinaal bewerkt en geplateerd). Optionele modules zoals PT-trucks of meetunits worden afzonderlijk vermeld.

Vraag 4: Hoe controleer ik of de kast voldoet aan IEC 62271-200?

A: Elke unit wordt geleverd met een fabriekstestcertificaat, inclusief gedeeltelijke ontlading, netfrequentiebestendigheid en testrapporten voor dynamische stabiliteit. Inspectie door derden (bijv. SGS, BV) is welkom in onze vestiging.
