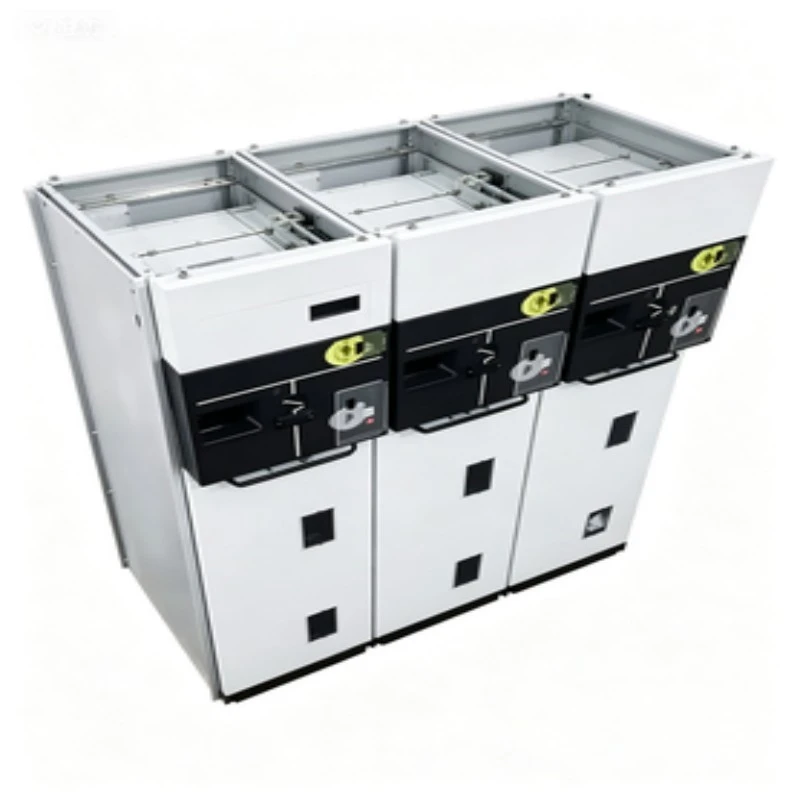

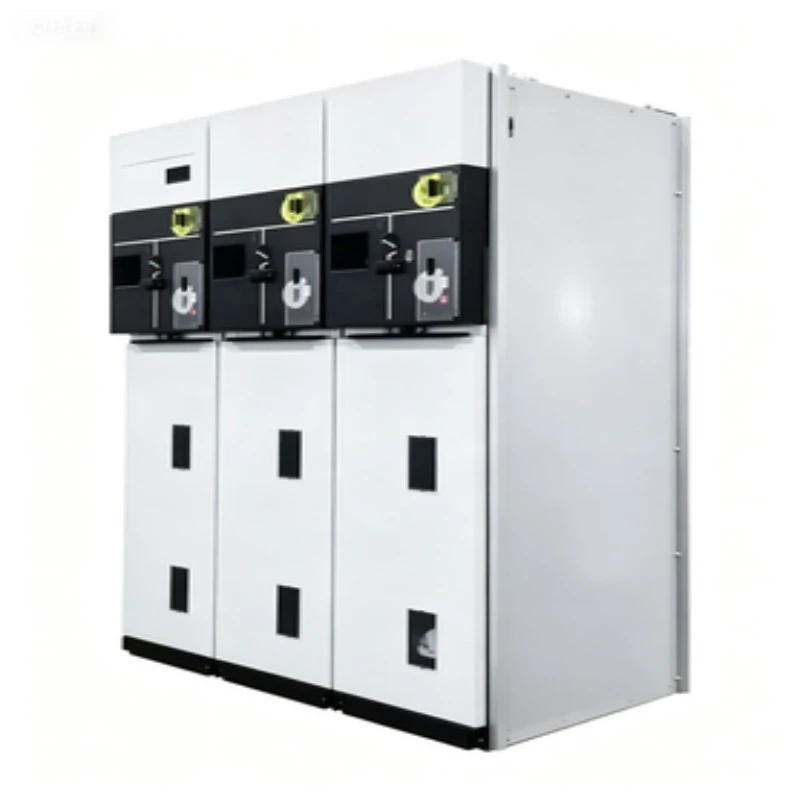

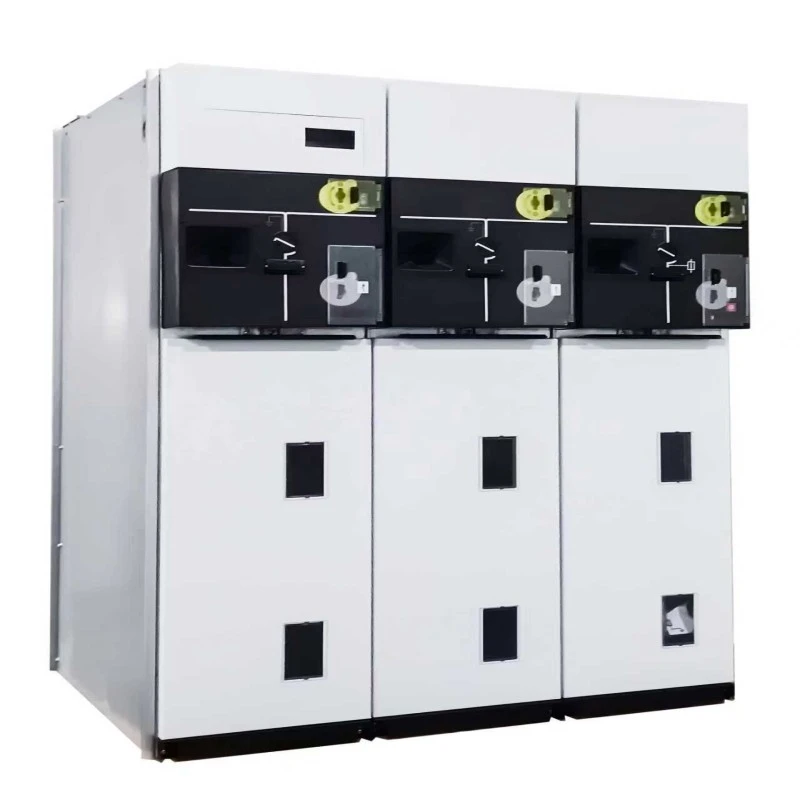

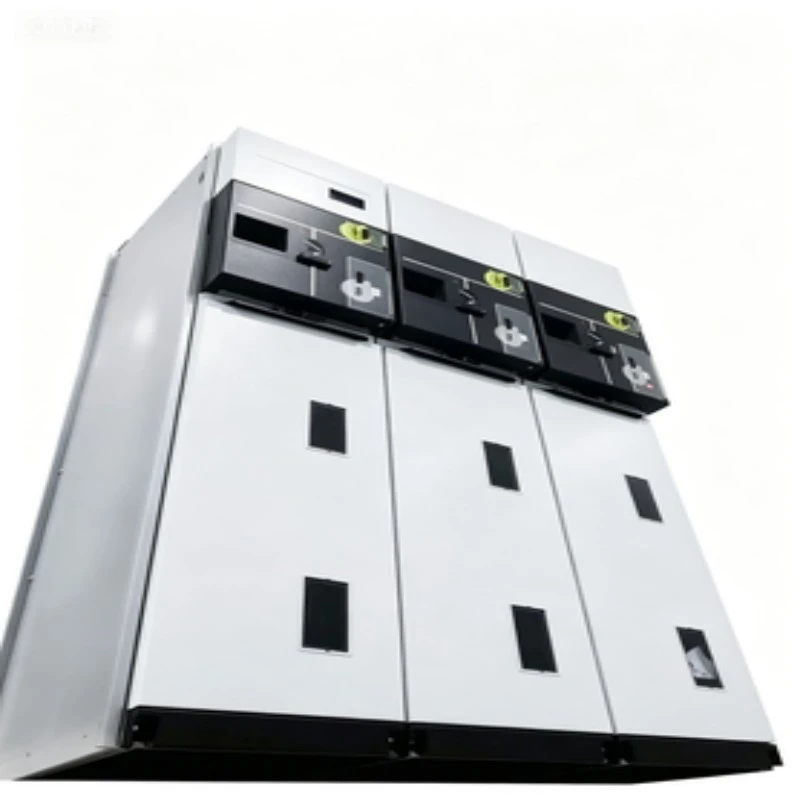

Ringhoofdeenheid Sf6 uittrekbaar schakelapparaat

Wat is het Ring Main Unit SF6 uittrekbare schakelapparaat?

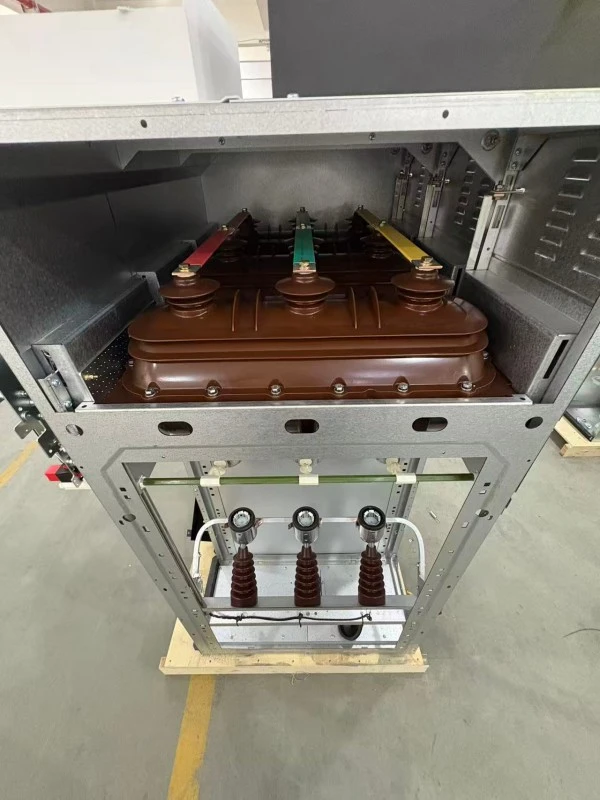

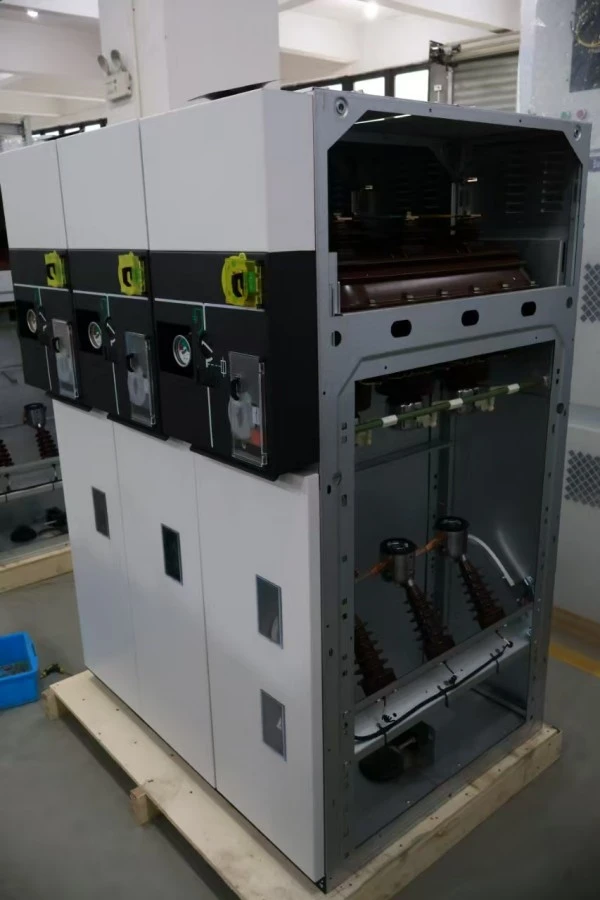

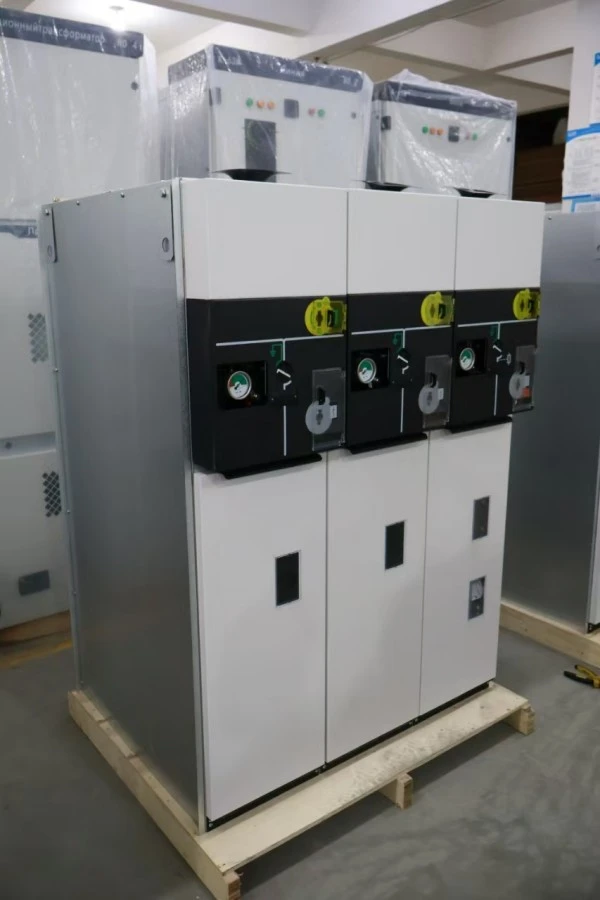

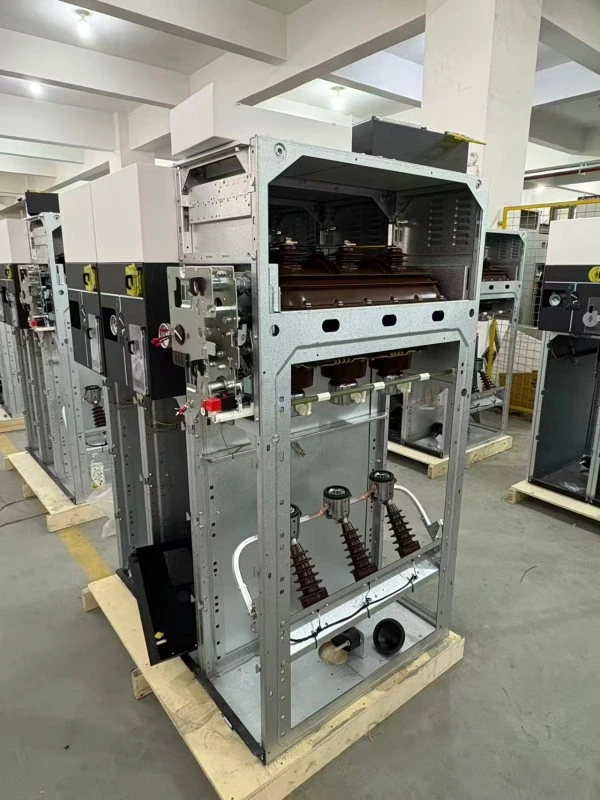

Deschakelapparatuuris een in de fabriek gemonteerd, in metaal omsloten, SF6 geïsoleerd schakelapparaat ontworpen voor middenspanningsringnetwerken (tot 24 kV/36 kV). In tegenstelling tot het vaste typeRMU'sDeze uittrekbare versie is voorzien van verwijderbare, op een vrachtwagen gemonteerde schakelapparaten, meestal een vacuümstroomonderbreker of een SF6-lastscheidingsschakelaar, die fysiek uit de behuizing kan worden gerold voor onderhoud, inspectie of vervanging zonder de gehele stroomrail spanningsloos te maken.

Wat kan het doen?

Dit Ring Main Unit SF6 uittrekbare schakelapparaat vervult drie cruciale functies in de stroomdistributie:

1. Ringnetwerkverbinding --- Verbindt inkomende feeders vanuit twee richtingen, waardoor redundante voeding mogelijk wordt.

2. Transformatorbeveiliging --- Schakelt en beschermt distributietransformatoren tot 2500 kVA met behulp van geïntegreerde zekeringen of een stroomonderbreker.

3. Isolatie voor onderhoud --- Het uittrekbare mechanisme zorgt voor een zichtbare breekopening, waardoor absolute veiligheid wordt gegarandeerd voor personeel dat stroomafwaarts werkt.

4. Foutonderbreking --- Onderbreekt kortsluitstromen tot 25 kA.

5. Kabeltesten en aarden --- Aardingsschakelaar en kabeltestpoorten maken veilig kabelwerk mogelijk.

Elk SF6 RMU-schakelapparaat van Lugao Power voldoet aan IEC 62271-200 en biedt zowel belasting-/onderbrekingsmogelijkheden als foutstroombestendigheid in een compact formaat (breedte zo laag als 450 mm per paneel).

Productparameter (specificatie)

Opmerking: Technische parameters kunnen variëren afhankelijk van de geselecteerde configuratie. Neem contact op met Lugao Power voor het definitieve technische gegevensblad.

Producteigenschap en toepassing

Functievragen en antwoorden – Het opneembare voordeel begrijpen

Vraag 1: Wat maakt het uittrekbare ontwerp beter dan een vaste RMU?

A: Een vaste RMU vereist volledige spanningsvrijschakeling van het paneel voor onderhoud aan schakelapparatuur. Met een Ring Main Unit sf6 Uitrijdbaar schakeltoestel rolt u de schakelmodule eenvoudig uit naar de “disconnected” of “test” positie. De stroomrail blijft onder spanning staan ​​en stroomafwaartse circuits kunnen veilig worden onderhouden. De downtime wordt teruggebracht van uren naar minuten.

Vraag 2: Hoe weet ik of de uitrijdbare vrachtwagen in de juiste positie staat?

A: Het ontwerp van Lugao Power omvat drie verschillende mechanische posities: Verbonden, Test en Niet verbonden, elk met voelbare feedback, visuele indicatoren op de truck en hulpcontacten voor SCADA-monitoring op afstand. Een veiligheidsluik bedekt automatisch vaste contacten wanneer de truck wordt teruggetrokken.

Vraag 3: Is SF6-gas onderhoudsvrij in dit uittrekbare ontwerp?

EEN: Ja. De SF6-tank is levenslang afgedicht (≥30 jaar onder normale omstandigheden). Het uittrekbare mechanisme bevindt zich in het laagspanningscompartiment of in de voorste vrachtwagenruimte – niet in de benzinetank. Daarom verstoort het terugtrekken van de schakelaar de SF6-druk of de diëlektrische integriteit niet. Dit is een belangrijk kenmerk van de SF6 uittrekbare ringhoofdeenheid.

Vraag 4: Ondersteunt deze RMU afstandsbediening?

EEN: Ja. Uittrekbare vrachtwagens kunnen worden uitgerust met gemotoriseerde mechanismen en positiefeedbacksensoren, waardoor volledig in- en uitladen op afstand mogelijk is – compatibel met IEC 61850 GOOSE-berichten.

Geschikte toepassingen voor SF6 geïsoleerde schakelapparatuur

Productiedetails

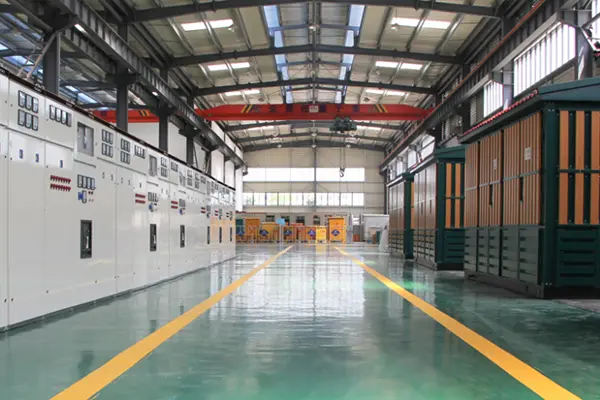

Elke Ring Main Unit sf6 uittrekbare schakelapparatuur wordt geproduceerd in onze ISO 9001-gecertificeerde fabriek met speciale assemblagelijnen voor vaste en uittrekbare varianten.

Belangrijkste productiestappen:

1. Tankfabricage --- 3 mm roestvrij staal, robotlaserlassen, 100% heliumlektest (leksnelheid <1×10⁻⁶ mbar·L/s).

2. SF6-verwerking --- Vacuümvulling met dauwpunt ≤ -50°C, druk gekalibreerd op 20°C-referentie.

3. Uittrekbare vrachtwagenconstructie --- Precisiegeleiderails, antifrictierollen, zelfuitlijnende primaire contacten (verzilverd koper, dikte 12 μm).

4. Afstemming van de vergrendeling --- Elke eenheid ondergaat 200 insteek-/uittrekcycli om de mechanische vergrendelingen te verifiëren.

5. Hoogspanningstest --- Vermogensfrequentie bestand tegen: 42 kV/1 min (12 kV-eenheden); gedeeltelijke ontlading <5pC bij 1,2Ur.

6. Temperatuurstijgingstest --- Bij een nominale stroom van 1,1× liggen alle punten binnen de standaardlimieten.

7. Uniek serienummer --- Gegraveerd op zowel de behuizing als de uittrekbare truck voor volledige traceerbaarheid.

Kwaliteitscontrolecontrolepunten

Verpakking

Elk Ring Main Unit sf6 uittrekbaar schakelpaneel wordt afzonderlijk verpakt voor export:

Markeringen op krat:

1. “SF6-gas gevuld – niet laten vallen”

2. “Uittrekbare vrachtwagen binnen – voorzichtig behandelen”

3. Zwaartepunt, hefpunten, kwetsbare labels

De uittrekbare truck wordt binnen het paneel verzonden (in de losgekoppelde positie) om schade te voorkomen. Voor bestellingen met meerdere vrachtwagens is optioneel een aparte verpakking verkrijgbaar.

After-Sales & Garantie

Garantieperiode:

12 maanden vanaf de inbedrijfstellingsdatum of 18 maanden vanaf de verzenddatum (afhankelijk van wat zich het eerst voordoet).

Wat is gedekt:

1. Alle mechanische onderdelen inclusief uitrijdbare vrachtwagen, vergrendelingen, luiken

2. SF6-gassysteem (behalve gasbijvullen vanwege klantlekkage)

3. Primaire en secundaire contacten

4. Aardingsschakelaarmechanisme

Wat wordt niet gedekt:

1. Schade door onjuist uittrekken/inbrengen

2. Wijzigingen aan de externe bedrading

3. Natuurrampen (overstroming, bliksem)

4. Verbruiksartikelen (zekeringen, indicatielampjes)

Dienstverplichtingen:

1. Reactie op technische aanvraag: binnen 2 uur (werkdagen)

2. Verzending van reserveonderdelen: binnen 24 uur

3. Probleemoplossing op afstand: gratis ondersteuning via videogesprekken

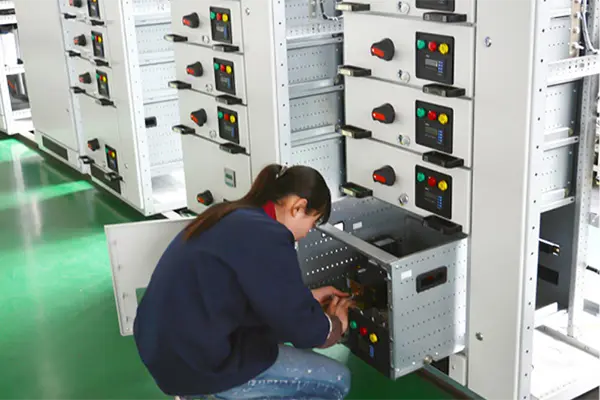

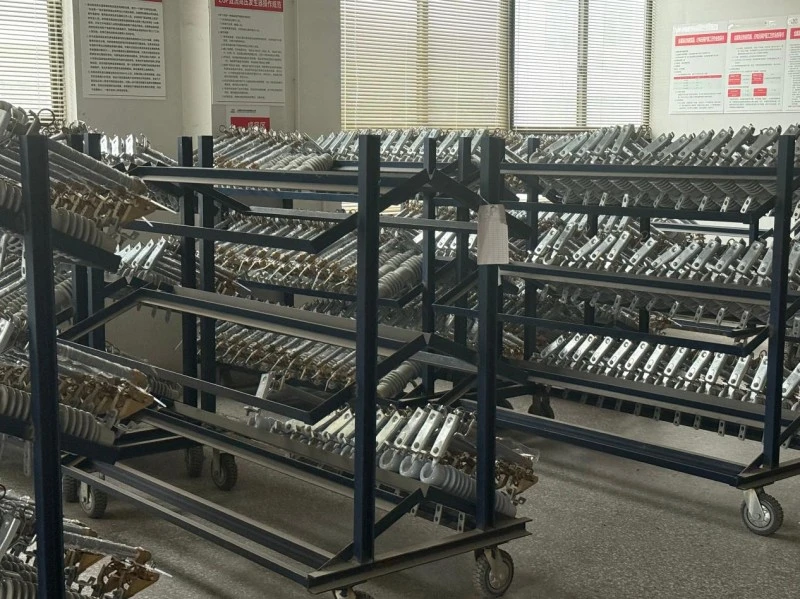

Productie en kwaliteitscontrole

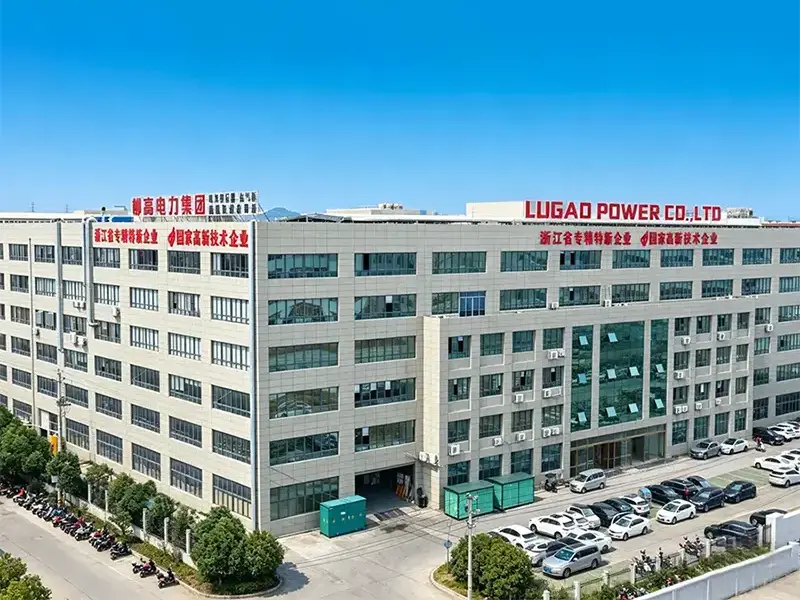

Lugao Power Co., Ltd. is gespecialiseerd in onderzoek en ontwikkeling en productie van apparatuur voor de transmissie en distributie van hoog-, midden- en laagspanningsvermogen, waaronder transformatoren,schakelapparatuur, stroomonderbrekers, scheiders en aanverwante elektrische producten.

Met interne productie-, engineering- en testmogelijkheden biedt Lugao Power op maat gemaakte OEM/ODM-oplossingen en one-stop-stroomdistributieoplossingen voor nutsbedrijven, industriële faciliteiten, duurzame energieprojecten en infrastructuurtoepassingen over de hele wereld.
