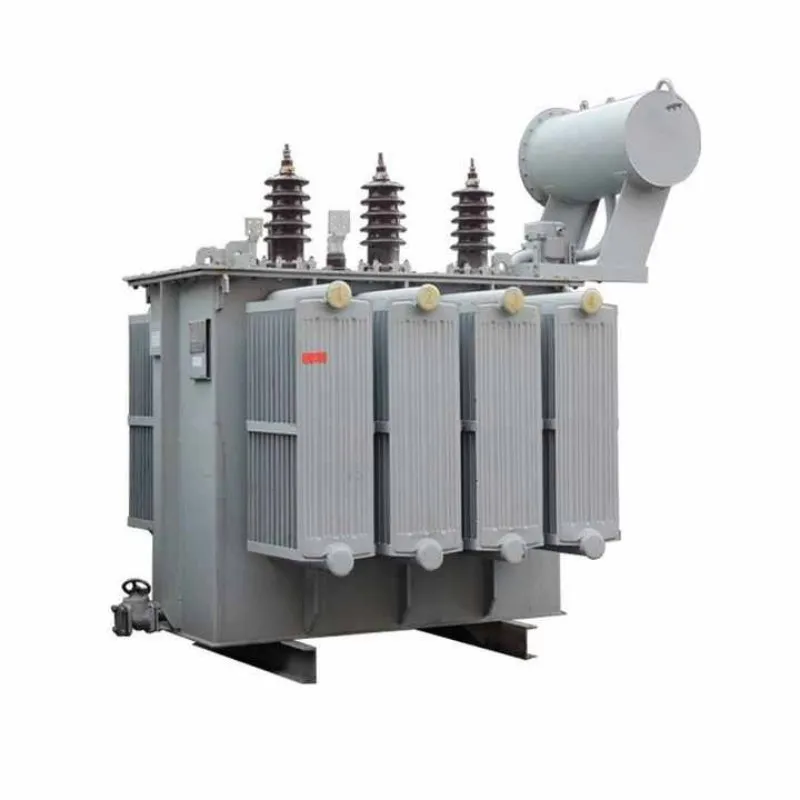

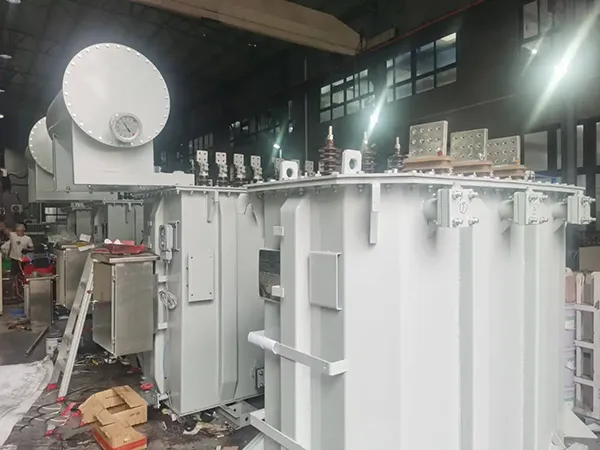

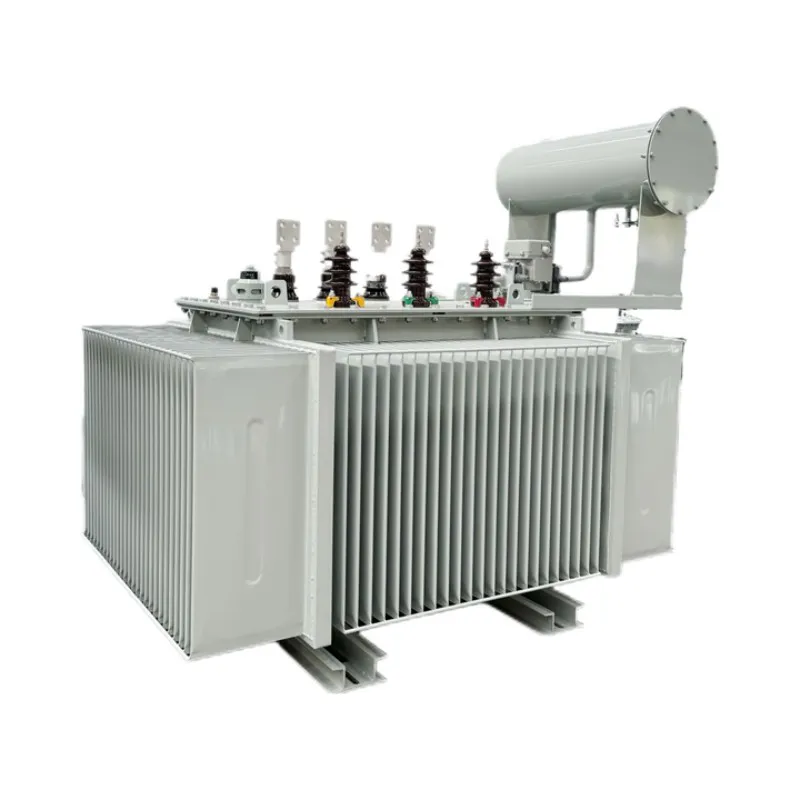

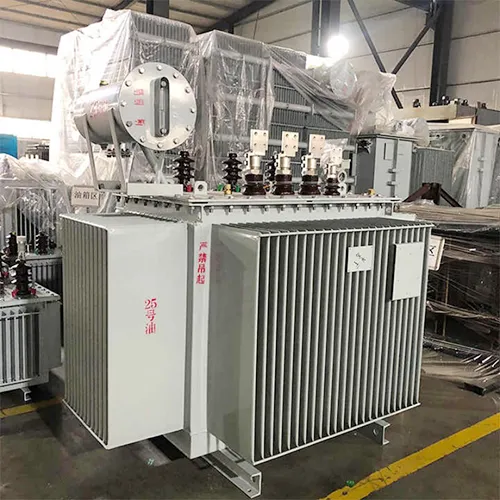

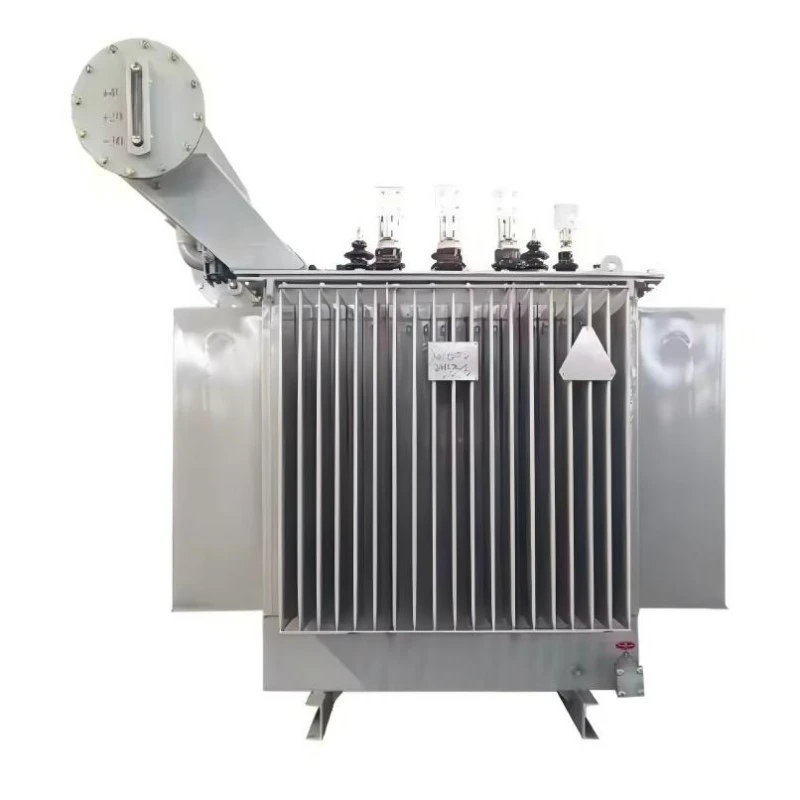

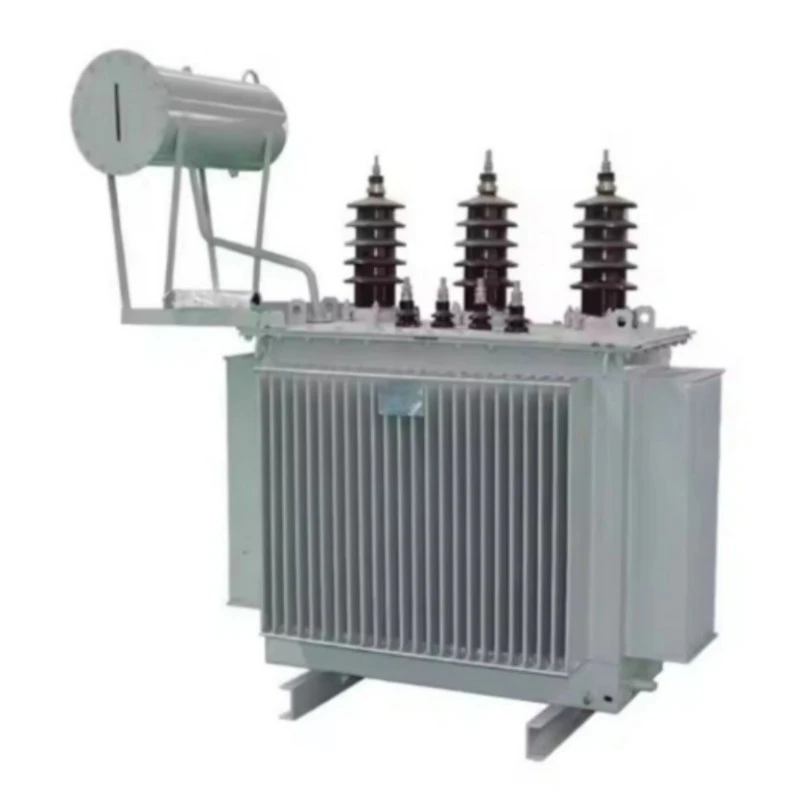

Volledig afgedichte driefasige energiebesparende buitentransformator

De volledig afgedichte driefasige energiebesparende transformator voor buitengebruik is een distributieapparaat van de volgende generatie dat zorgvuldig is ontworpen om middenspanningselektriciteit (zoals 10 kV of 35 kV) om te zetten in veilige laagspanningsstroom (400 V/230 V) voor industriële, commerciële en residentiële toepassingen. In tegenstelling tot traditionele transformatoren die regelmatig oliemonsters en onderhoud vereisen, beschikt deze unit over een robuuste, hermetisch afgesloten tank die de isolerende olie volledig isoleert van de atmosfeer. Dit ontwerp voorkomt olieoxidatie en het binnendringen van vocht, de belangrijkste oorzaken van verslechtering en falen van de isolatie.

In de kern maakt deze transformator gebruik van koudgewalst, korrelgericht siliciumstaal met hoge permeabiliteit en een geavanceerd getrapt overlappend ontwerp. Deze technologie minimaliseert magnetische hysterese en wervelstroomverliezen, waardoor verlieswaarden bij nullast worden bereikt die aanzienlijk hoger zijn dan de nationale energie-efficiëntienormen. De unit is geoptimaliseerd voor installatie buitenshuis en biedt superieure weerstand tegen extreme temperaturen, stof en vochtigheid, waardoor het de hoeksteen is van een modern, onderhoudsarm stroomdistributienetwerk.

Producteigenschap en toepassing

Belangrijkste kenmerken

Onderhoudsvrije werking: De volledig afgedichte gegolfde tank elimineert de noodzaak van een conservator en ontluchter, waardoor olieveroudering wordt voorkomen en de onderhoudskosten worden verlaagd.

Uitzonderlijke energie-efficiëntie: Vermindert nullastverliezen tot 20% vergeleken met standaard transformatoren uit de S11-serie dankzij een geoptimaliseerde kern en koperen wikkelingen met hoge geleidbaarheid.

Superieure overbelastingscapaciteit: deolieondergedompeld koelsysteem(ONAN) zorgt voor een stabiele werking onder aanhoudende hoge belasting en piekvraagpieken.

Robuuste duurzaamheid buitenshuis: gebouwd met weerbestendige coatings en IP54-bescherming, is hij bestand tegen extreme temperaturen (-25°C tot +40°C), vochtigheid en blootstelling aan UV.

Hoge kortsluitvastheid: Mechanisch versterkte wikkelingen met een robuust klemsysteem zorgen voor veiligheid en betrouwbaarheid tijdens netstoringen.

Belangrijkste toepassingsscenario's

Stedelijke en landelijke elektriciteitsnetten: Ideaal voor compacte substations in woongemeenschappen, commerciële centra en landelijke elektrificatieprojecten waar betrouwbare, onderhoudsarme apparatuur essentieel is. De volledig afgesloten driefasige energiebesparende transformator voor buiten blinkt uit in deze omgevingen.

Industriële parken en fabrieken: Biedt stabiele stroom voor zware machines, verwerkingslijnen en fabrieken, waardoor variabele belastingen met gemak kunnen worden verwerkt.

Integratie van hernieuwbare energie: Perfect voor zonneparken en windenergiecentrales, waar duurzaamheid buitenshuis en een hoog rendement van cruciaal belang zijn voor het verhogen van de spanning voor netaansluiting.

Infrastructuurprojecten: ingezet in luchthavens, metrosystemen, datacentra en ziekenhuizen waar de betrouwbaarheid van de stroomvoorziening niet onderhandelbaar is.

Tijdelijke en noodstroomvoorziening: Dankzij het compacte formaat en de robuuste constructie is hij ideaal voor tijdelijke onderstations of noodreparatielocaties.

Productparameter (specificatie)

Productiedetails

Kernmateriaal en productieproces

De kern van deze transformator is vervaardigd uit koudgewalst, korrelgericht siliciumstaal met hoge permeabiliteit. De lamellen worden nauwkeurig geschoren en gestapeld met behulp van een 45° getrapt overlappend voegproces, waardoor een strak geïntegreerd magnetisch circuit wordt gegarandeerd. Deze techniek minimaliseert wervelstroomverliezen en vermindert de magnetiseringsstroom, wat de basis vormt van het energiebesparende vermogen. De kern is vastgezet met semi-droge glastape om trillingen te verminderen en een stille werking te garanderen.

Kronkelende structuur

Zowel de hoogspannings- als de laagspanningswikkelingen zijn opgebouwd uit zuurstofvrije koperen geleiders, gekozen vanwege hun hoge geleidbaarheid en lage weerstandsverliezen. De laagspanningswikkeling heeft een foliegewonden configuratie met longitudinale oliekanalen, wat niet alleen de warmteafvoer verbetert, maar ook een superieure mechanische sterkte biedt om kortsluitkrachten te weerstaan.

Tank- en afdichtingstechnologie

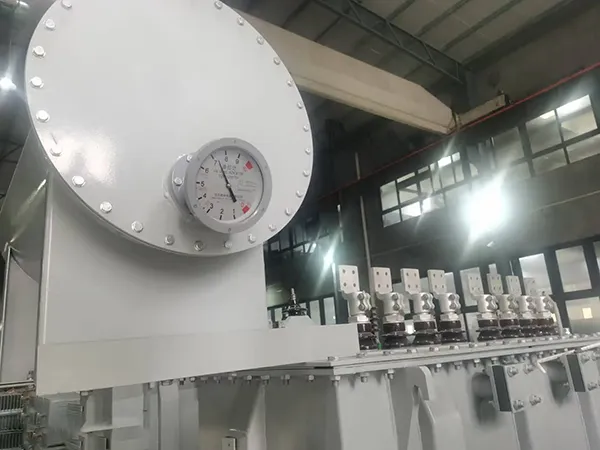

Het bepalende kenmerk van deze transformator is de volledig afgedichte gegolfde tank. In tegenstelling tot conventionele ontwerpen zetten de gegolfde panelen uit en krimpen ze om veranderingen in het olievolume als gevolg van temperatuurschommelingen op te vangen, waardoor de noodzaak voor een traditionele conservator wordt geëlimineerd. Hierdoor ontstaat een volledig gesloten systeem, waardoor wordt voorkomen dat de isolerende olie in contact komt met de buitenlucht, waardoor oxidatie, vochtopname en slibvorming worden geëlimineerd. Een overdrukventiel en een zeer nauwkeurige oliepeilmeter zijn standaard veiligheidsvoorzieningen.

Isolatiesysteem

De volledig afgedichte driefasige energiebesparende transformator voor buiten maakt gebruik van hoogwaardige minerale isolatieolie die een rigoureus vacuümdroog- en olievulproces ondergaat. Dit zorgt ervoor dat er geen resterende lucht of vocht in de tank achterblijft, waardoor een hoge beginspanning voor gedeeltelijke ontlading ontstaat en de diëlektrische betrouwbaarheid op lange termijn wordt gegarandeerd.

Kwaliteitsborging en certificering

Certificeringen: ISO 9001:2008, CE en uitgebreide typetestrapporten van nationale transformatortestcentra.

Routinetesten: Elke unit ondergaat 100% fabriekstests, inclusief nullastverlies, belastingsverlies, kortsluitimpedantie, weerstand tegen geïnduceerde overspanning en tests voor gedeeltelijke ontlading.

Kwaliteitscontrole: Ons productieproces omvat realtime monitoring van de kernassemblage, wikkeling en eindassemblage om ervoor te zorgen dat elke transformator voldoet aan onze strenge kwaliteitsnormen.

Waarom kiezen voor Lugao Power?

Kiezen voor Lugao Power betekent investeren in een product dat is ontworpen voor een lange levensduur. Onze expertise in de productie van de volledig afgedichte driefasige energiebesparende transformator voor buiten zorgt ervoor dat u een eenheid ontvangt die niet alleen aan uw elektrische eisen voldoet, maar ook bijdraagt ​​aan een lagere CO2-uitstoot en lagere bedrijfsbudgetten.

After-sales service

5 jaar garantie: Wij garanderen een lekvrije en verfafbladderende werking. Eventuele fabricagefouten bij normaal gebruik zijn gedekt voor gratis reparatie of vervanging.

Levenslange serviceondersteuning: Reserveonderdelen en technische ondersteuning zijn beschikbaar gedurende de gehele levensduur van de transformator.

30 jaar levensduur: Ontworpen met hoogwaardige materialen om drie decennia betrouwbare prestaties te garanderen.

Snelle reactie: In het geval van een defect aan de apparatuur reageert ons team binnen een uur na de melding en stuurt technisch personeel binnen 24 uur in eigen land naar de locatie.

Verpakking en levering

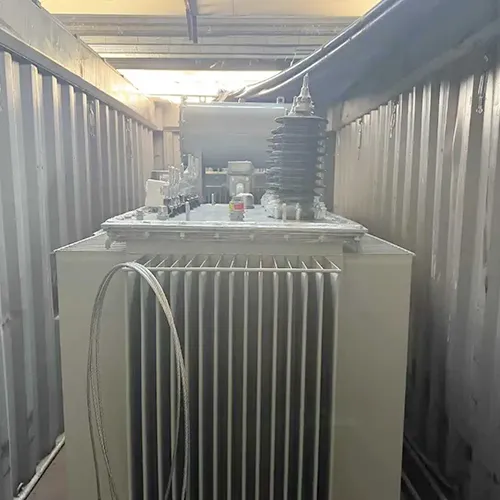

Verpakking: De volledig verzegelde driefasige energiebesparende transformator voor buiten wordt veilig verpakt in een weerbestendige houten kist of ingepakt voor optimale bescherming tijdens transport.

Verzendconditie: Geleverd met olie gevuld met een volledig afgedichte tank, vergezeld van fabriekstestrapporten, installatiehandleidingen en gedetailleerde maattekeningen.

Standaardaccessoires: Elke unit bevat een oliepeilmeter, overdrukventiel, meetklok, hoog- en laagspanningsbussen, aardingsbouten en een complete hardwareset voor installatie.

Vraag en antwoord: veelgestelde vragen

Vraag 1: Wat is een volledig afgedichte driefasige energiebesparende buitentransformator?

A1: Het is een distributietransformator ontworpen voor gebruik buitenshuis met een hermetisch afgesloten tank. In tegenstelling tot traditionele units met een olieconservator voorkomt dit ontwerp dat de isolerende olie in contact komt met de lucht, waardoor het risico op oxidatie en vochtopname wordt geëlimineerd, wat het onderhoud aanzienlijk vermindert en de levensduur verlengt.

Vraag 2: Hoe bespaart deze transformator energie vergeleken met oudere modellen?

A2: Energiebesparingen worden bereikt door het gebruik van korrelgericht siliciumstaal met hoge permeabiliteit en een geoptimaliseerde kernverbindingsstructuur. Dit vermindert de nullastverliezen (hysterese en wervelstroom) met meer dan 15-20% vergeleken met conventionele transformatoren uit de S9- of S11-serie, wat leidt tot aanzienlijke verlagingen van de elektriciteitsrekening gedurende de levensduur van de unit.

Vraag 3: Is deze transformator echt onderhoudsvrij?

A3: Ja, onder normale bedrijfsomstandigheden. Omdat de volledig afgedichte driefasige energiebesparende transformator voor buiten gebruik maakt van een gegolfde tank zonder ontluchting, wordt de olie nooit afgebroken door blootstelling aan lucht of vocht. Dit elimineert de noodzaak van periodieke olietesten, filtering of vervanging die nodig is voor conventionele transformatoren.

Vraag 4: Kan deze transformator veilig omgaan met kortsluiting?

A4: Absoluut. Het is ontworpen met mechanisch versterkte wikkelingen met behulp van foliegewonden laagspanningsspoelen en een robuust klemsysteem. Alle units worden tijdens de typetestfase aan strenge kortsluitimpacttests onderworpen om ervoor te zorgen dat ze zonder schade netstoringen kunnen weerstaan.
