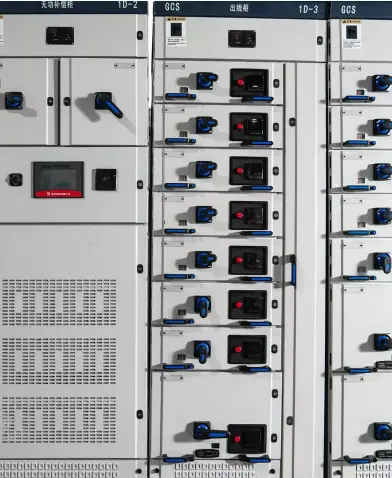

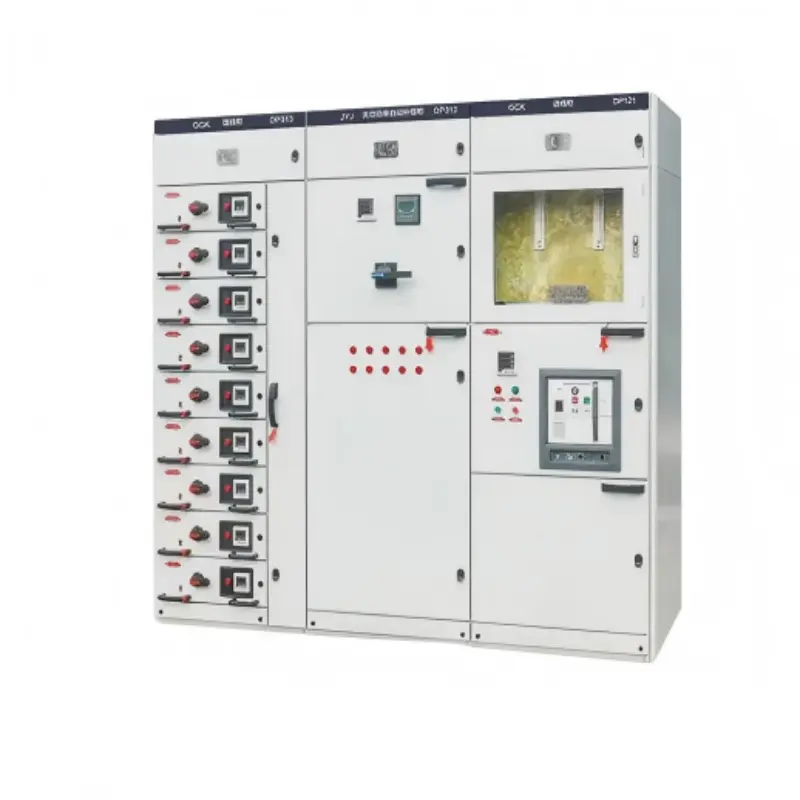

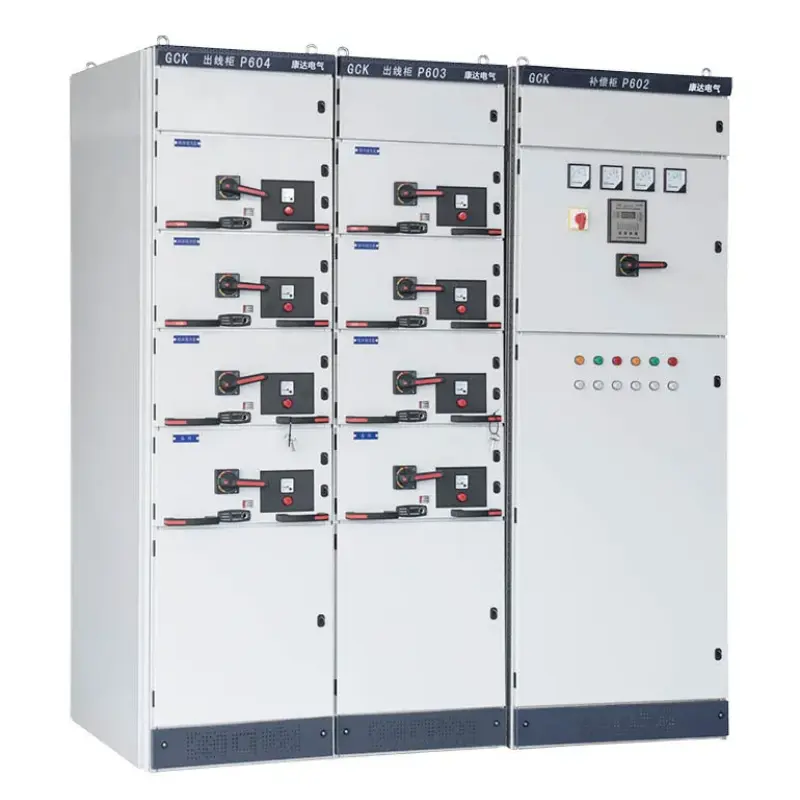

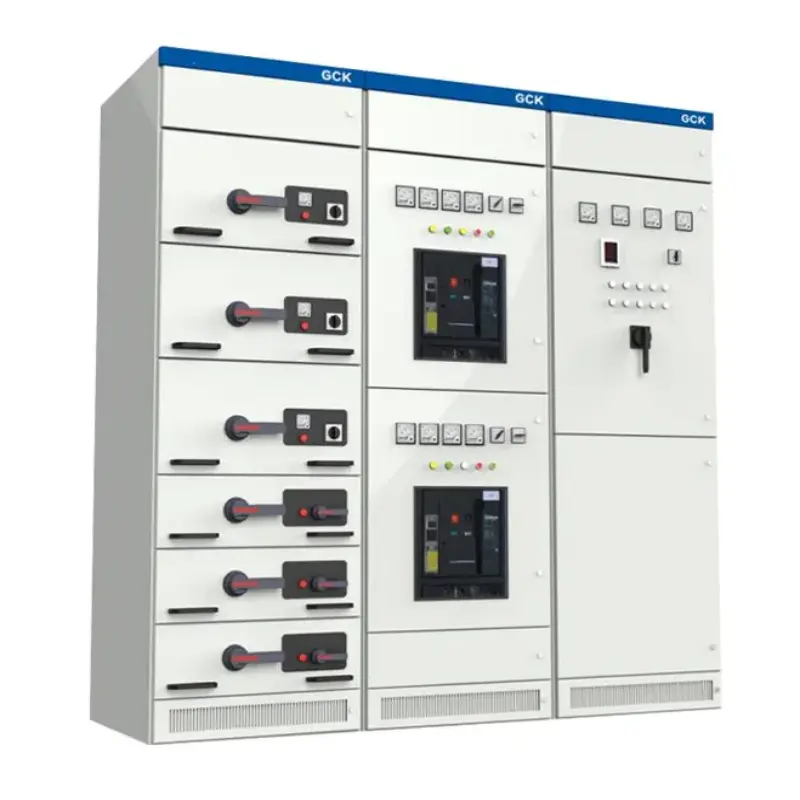

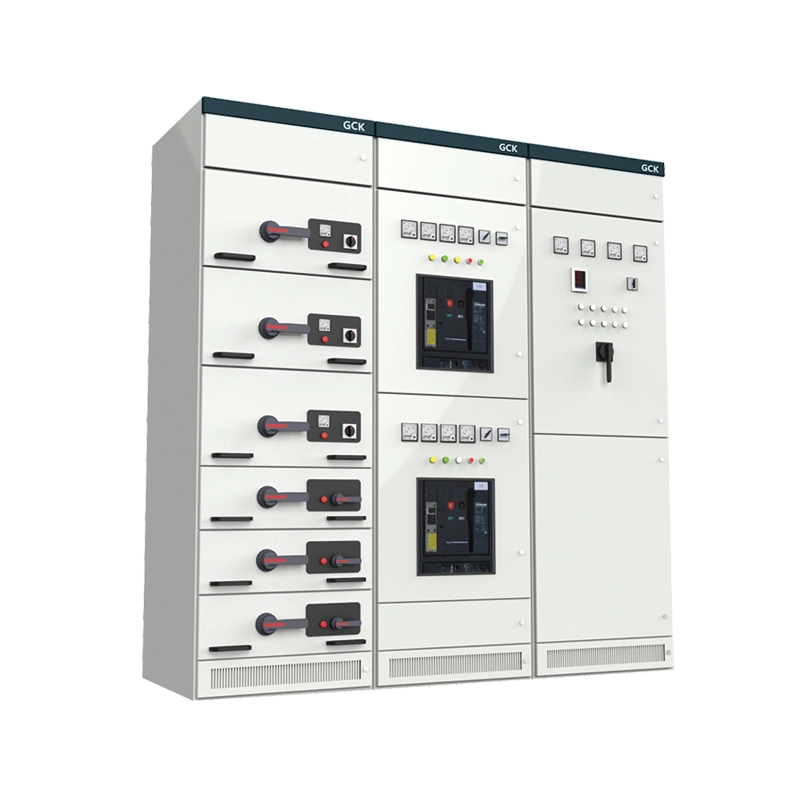

GCK C-profiel Montage Voordelige schakelkast

De GCK C-profiel montage Economische Schakelkast is eenlaagspanningsschakelapparatuur (tot 690 V).met behulp van een vastgeschroefd stalen C-profielframe. C-profielen zijn koudgewalste, voorgestanste gegalvaniseerde stalen kanalen met een modulair gatenrooster van 25 mm, waardoor montage mogelijk is zonder lassen of speciaal gereedschap.

Wat doet dit product?

● Stroomverdeling – Levert veilig stroom van de hoofdinkomende bron naar feeders, motoren, verlichtingspanelen en andere belastingen.

● Ladefunctionaliteit – Bevat uittrekbare laden (stroomonderbrekers, contactors, softstarters) die kunnen worden verwisseld terwijl de hoofdrail onder spanning blijft, waardoor uitvaltijd wordt geminimaliseerd.

● Herconfiguratie ter plaatse – Voeg eenvoudig secties toe of verplaats ze door eindplaten los te maken, nieuwe cellen vast te bouten en rails uit te breiden met eenvoudige sets.

● Bescherming en isolatie – Biedt mechanische vergrendelingen, luiken en een configureerbare vorm van scheiding (formulier 2b, 3b of 4b).

Aanpassingsopties

In wezen biedt deze kast een moderne ladeschakelapparatuurfunctionaliteit – veilig onderhoud, hoge dichtheid en modulariteit – tegen een instapprijs. Het is ideaal voor kleine tot middelgrote industriële installaties, commerciële gebouwen, infrastructuurprojecten en prijsbewuste renovaties waarbij de kwaliteit niet in gevaar mag worden gebracht.

Productparameters (specificatie)

Hieronder vindt u de belangrijkste technische specificaties van de GCK C-profiel montage Economische Schakelkast. Waarden zijn gebaseerd op standaardconfiguraties en kunnen worden aangepast voor specifieke projectvereisten.

Productkenmerken en toepassingen (Q&A-formaat)

De GCK C-profielmontage Economische Schakelkast onderscheidt zich door de unieke combinatie van zuinigheid, flexibiliteit en bewezen prestaties. Hieronder beantwoorden we de meest voorkomende vragen die klanten stellen over de functies en geschikte toepassingen.

Vraag 1: Wat maakt het C-profielontwerp zuiniger dan gelaste schakelapparatuur?

A: Drie redenen: (1) Het aan elkaar geschroefde frame maakt dure lasarmaturen overbodig. (2) Voorgeperforeerd rooster van 25 mm maakt boren op maat overbodig. (3) Beschadigde profielen kunnen afzonderlijk worden vervangen, niet het hele frame. Wanneer u de voordelige schakelkast met C-profielmontage van GCK aanschaft, betaalt u voor waarde en niet voor over-engineering.

Vraag 2: Is de vastgeschroefde structuur sterk genoeg voor industriële omgevingen?

EEN: Ja. Met het juiste koppel (M8:18Nm, M10:35Nm), voldoet het aan IEC 61439-2 en is het bestand tegen kortsluitkrachten van 50 kA zonder permanente vervorming. Voor extreme trillingen (bijv. stempelpersen of schepen) raden wij onze lasverbindingen aanMNS-serie. Voor 95% van de industriële/commerciële locaties is het GCK C-profiel ruim voldoende.

Vraag 3: Hoe verhoudt een gegalvaniseerde afwerking zich tot poedercoating?

A: Thermisch verzinken na het ponsen bedekt alle oppervlakken – inclusief snijranden en gaten – met een uniforme zinklaag van ≥65 μm. Het zal niet afbrokkelen of corroderen als er vocht achter sijpelt, waardoor het beter presteert dan poedercoaten in vochtige omgevingen (bijvoorbeeld waterbehandeling, textielfabrieken). Indien kleur gewenst is, kan over de verzinkte laag een poedercoating worden aangebracht.

Vraag 4: Wat zijn de meest voorkomende toepassingsscenario's?

A: Gebaseerd op duizenden installaties wereldwijd, wordt de GCK C-profiel assemblage economische schakelkast het vaakst ingezet in:

Kleine en middelgrote industriële installaties: voedselverwerking, kunststofgieten, metaalproductie en textielfabrieken

Commerciële gebouwen: winkelcentra, hotels en kantoorgebouwen

Water- en afvalwaterzuivering: pompstations, irrigatie- en ontziltingssystemen

Retrofitprojecten: vervanging van oude vaste schakelborden door moderne uitrijdbare schakelinstallaties

Tijdelijke stroominstallaties: bouwplaatsen, mijnkampen en stroomsystemen voor evenementen

Productiedetails en concurrentievoordelen

Productiedetails – Hoe we de GCK C-profielmontage bouwen Voordelige schakelkast

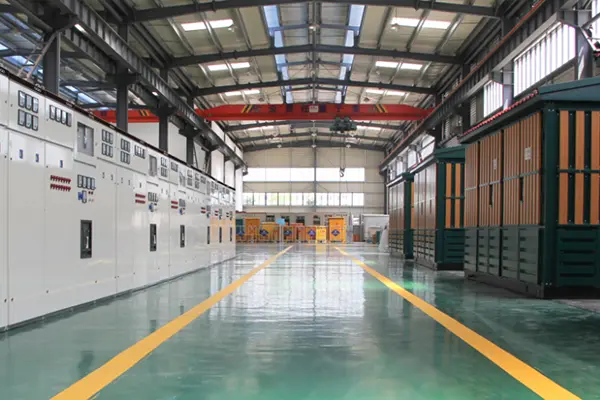

Bij Lugao Power Co., Ltd. vervaardigen wij elke GCK C-profiel-montage Economische schakelkast met consistentie, duurzaamheid en montagegemak.

1. Productie van C-profielen:Japanse standaard Q235B 2,0 mm stalen spoel → CNC-pons 25 mm raster → koude C-vorm (nauwkeurigheid ± 0,3 mm) → op lengte gesneden → thermisch verzinkt (≥65 μm, ASTM A123).

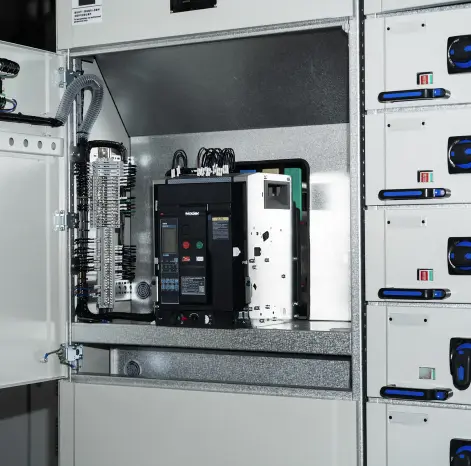

2. Ladehouder:2,5 mm gegalvaniseerd staal met positioneringskuiltjes en nylon rollen. Accepteert 8E/2 tot 24E laden via adapterplaat. Mechanische vergrendeling met drie standen (aangesloten/test/geïsoleerd) met hangslotbeugel.

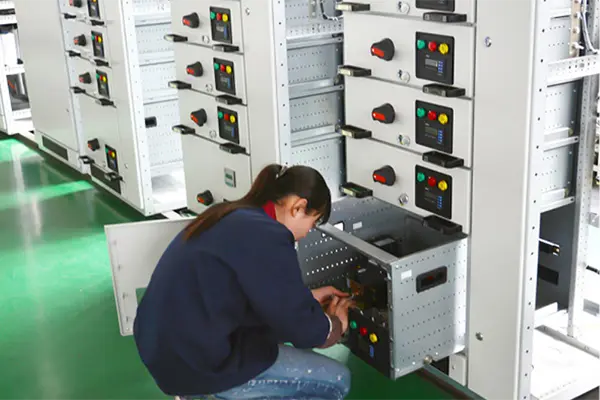

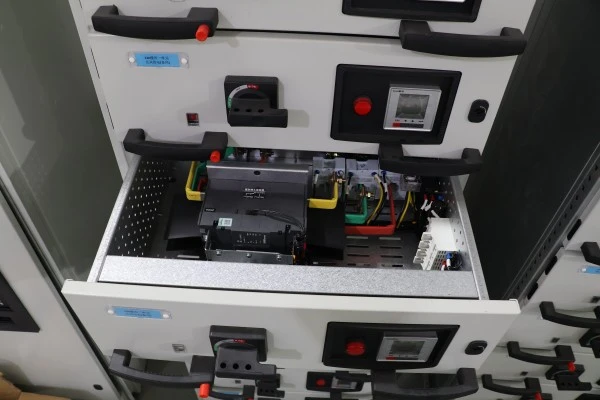

3. Ladeblok:1,5 mm stalen frontpaneel, RAL 7035 poedercoating, lasergegraveerd label. Handgreep met O/I-indicator. Primaire contacten: verzilverd koper (≥10μm), veerbelast tulpontwerp. Secundaire bedrading: 2,5 mm² PVC-koperdraad met genummerde adereindhulzen. In de fabriek getest op continuïteit, isolatie en mechanische werking.

4. Railsysteem:ETP-koper (98% IACS), verzilverde verbindingen, aangedraaid tot 35–40 Nm. Rails worden elke 500 mm ondersteund (strakker dan standaard 800 mm). Verticale rails worden aangesloten via geschroefde koperen verbindingen.

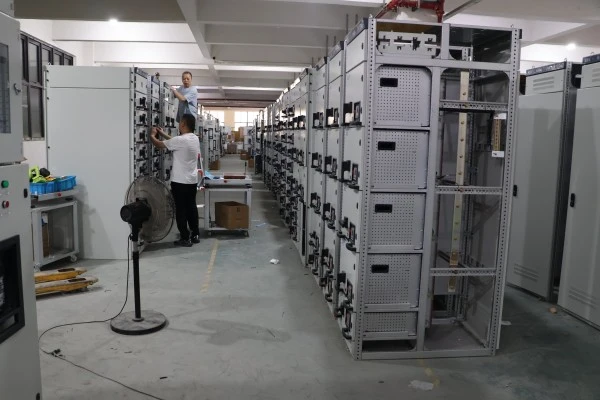

5. Montage & testen:Koppelgecontroleerde montage. Elke eenheid getest: diëlektricum (2,5 kV/1min), continuïteit, mechanische vergrendeling en temperatuurstijging bij 1,1x de nominale stroom. Fabriekstestrapport inbegrepen.

Service na verkoop – Eén jaar garantie

Garantieperiode:12 maanden vanaf de datum van inbedrijfstelling, maar niet langer dan 18 maanden vanaf de datum van verzending.

Wat is gedekt: Alle fabricagefouten, waaronder:

● C-profielvervorming onder nominale mechanische belasting

● Storing in ladevergrendeling (het niet voorkomen van verkeerd inbrengen of uitnemen)

● Primaire contactslijtage groter dan 0,5 mm binnen de garantieperiode

● Secundaire bedradingsfouten of losse aansluitingen veroorzaakt door montage in de fabriek

● Afpellen van gegalvaniseerde coating (op voorwaarde dat er geen externe slijtage aanwezig is)

Wat niet wordt gedekt: Schade als gevolg van onjuiste installatie, ongeoorloofde wijziging, gebruik dat verder gaat dan de specificaties op het typeplaatje, fysieke impact, corrosie door blootstelling aan chemicaliën die niet bij de bestelling is gespecificeerd, of overmacht (blikseminslag, overstroming, brand, enz.).

Reactieverplichting:

● Technische ondersteuning op afstand:binnen 8 kantooruren via e-mail, WhatsApp of videogesprek.

● Verzending van reserveonderdelen:binnen 48 uur voor garantieclaims (standaard koerier).

Documentatie meegeleverd bij elke zending:

1. Fabriekstestrapport (diëlektricum, continuïteit, temperatuurstijging)

2. Montagetekening en enkellijnsdiagram

3. Ladeschema met vermelding van de classificatie en functie van elke lade

4. Aanhaalspecificatieblad voor hermontage ter plaatse (KD-bestellingen)

5. Bedienings- en onderhoudshandleiding
