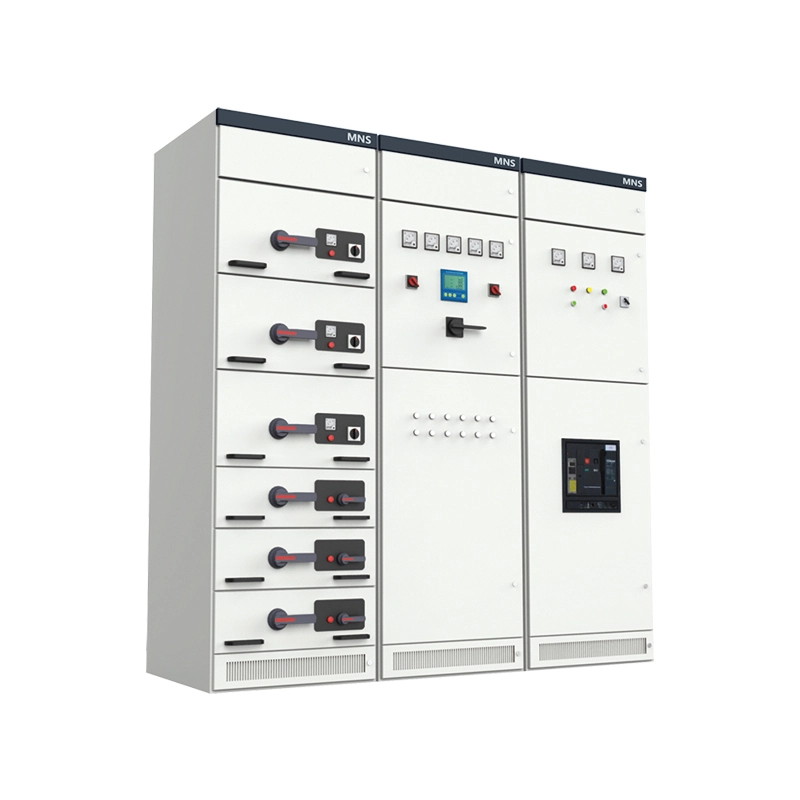

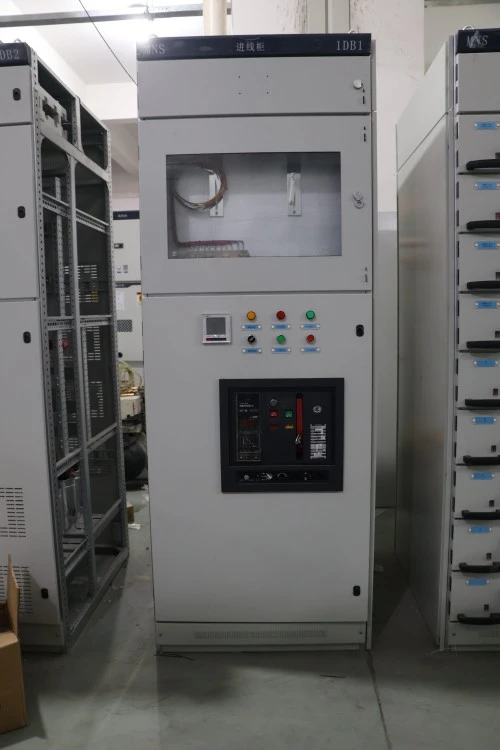

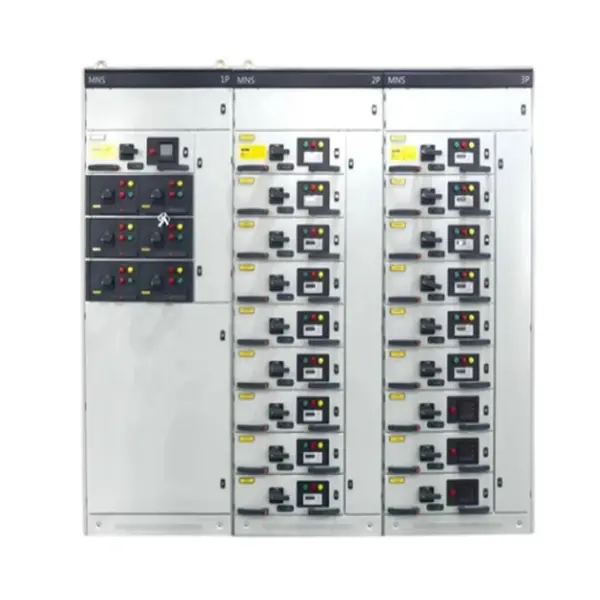

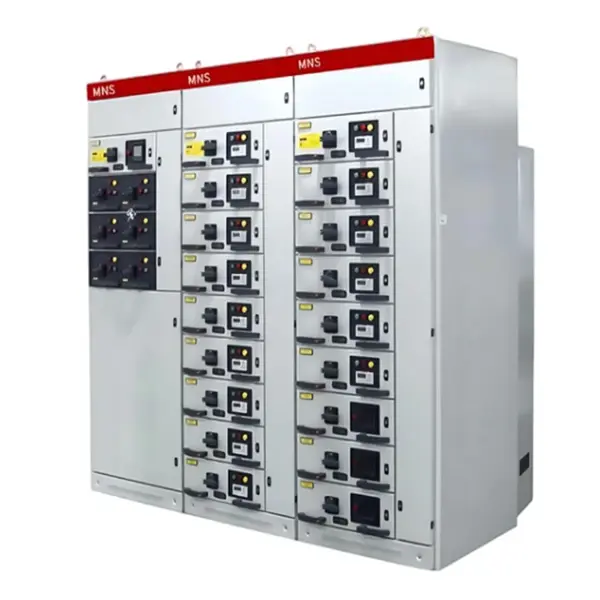

MNS Modularisatie Uitrijdbare schakelkast

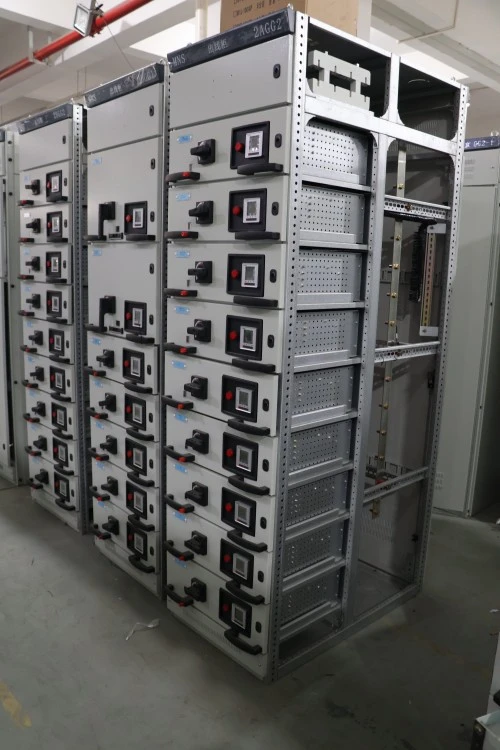

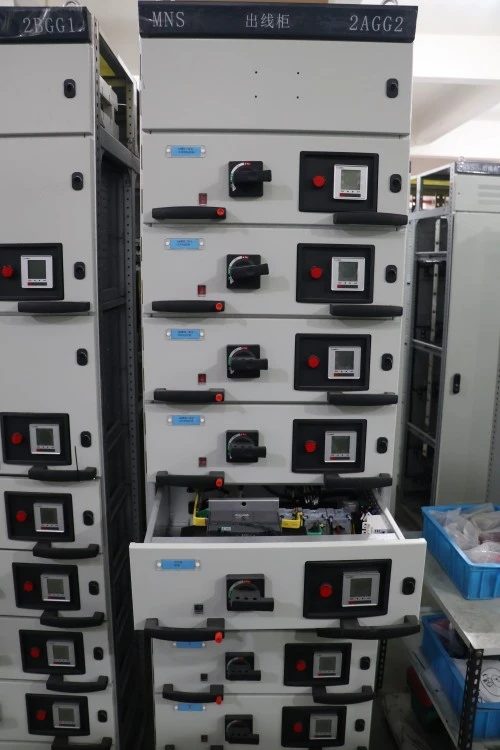

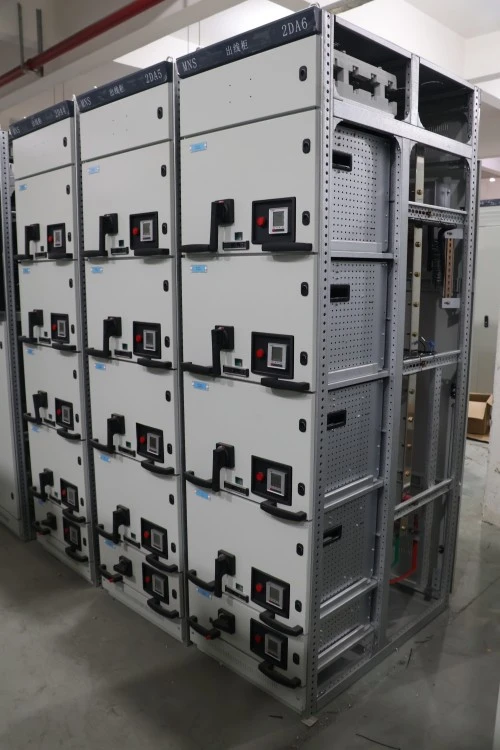

De MNS Modularisatie Uitrijdbare schakelkast is eenlaagspanningsschakelapparatuur (tot 690 V).assemblage ontworpen volgens het MNS (Modular Network System) raamwerk. Elke functionele eenheid – zoals een motorstarter, voedingsonderbreker of voedingsmodule – is ondergebracht in een individuele uittrekcassette die kan worden ingebracht, uitgetrokken of verwisseld zonder het hele systeem uit te schakelen. De kast heeft drie primaire functies: stroomverdeling (het voeden van meerdere subcircuits), motorbesturing (starten, stoppen, beschermen van motoren) en systeembeveiliging (kortsluiting, overbelasting en isolatie van aardfouten). Kortom, het is een plug-and-play energiebeheercentrum voor industriële en commerciële faciliteiten.

Productvoordelen

Producteigenschappen

In tegenstelling tot generieke uittrekbare kasten heeft de uittrekbare schakelkast van het MNS Modularisatie-type de volgende onderscheidende kenmerken:

Productparameters

Producttoepassing (scenario's)

De MNS Modularisatie Uitrijdbare Schakelkast wordt breed ingezet in:

● Industriële installaties: assemblagelijnen voor auto's, productie van voedingsmiddelen en dranken, chemische batchverwerking

● Commerciële complexen: winkelcentra, hoge kantoorgebouwen, ziekenhuizen

● Infrastructuur: waterzuiveringsinstallaties, pompstations, bagageafhandelingssystemen op luchthavens

● Datacenters: laagspanningshoofdverdeelbord (LVMDB) en externe stroompanelen (RPP)

● Hernieuwbare energie: omvormers voor zonneparken, hulpstroomvoorziening voor windturbines

● Maritiem en offshore: stroomdistributie aan boord

Productiedetails

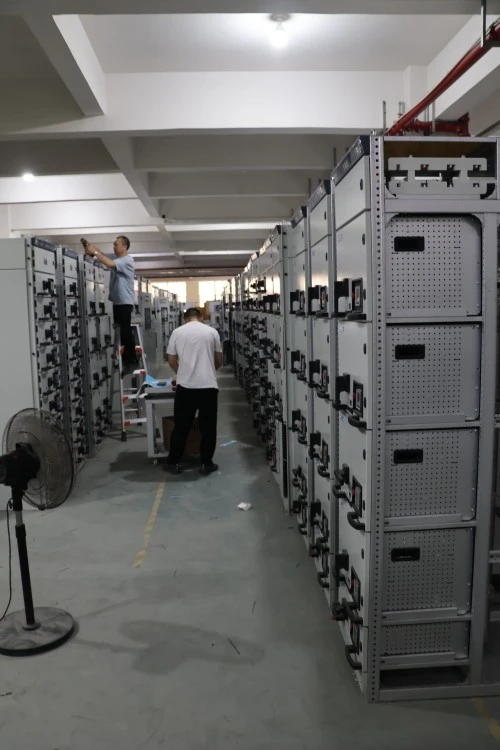

● Lugao Power Co., Ltd.vervaardigt elke MNS Modularisatie Uitrijdbare Schakelkast met precisie:

● Materiaal behuizing: 2,0 mm dik koudgewalst staal, volledig gelast frame met IP40-standaard (IP54 optioneel). Poedercoatingdikte ≥80μm, RAL 7035 lichtgrijs.

● Railsysteem: rechthoekige koperen staven (98% IACS geleidbaarheid) met vertinde verbindingen. Alle rails zijn volledig geïsoleerd met behulp van krimpkousen (rood, geel, blauw, grijs voor neutraal).

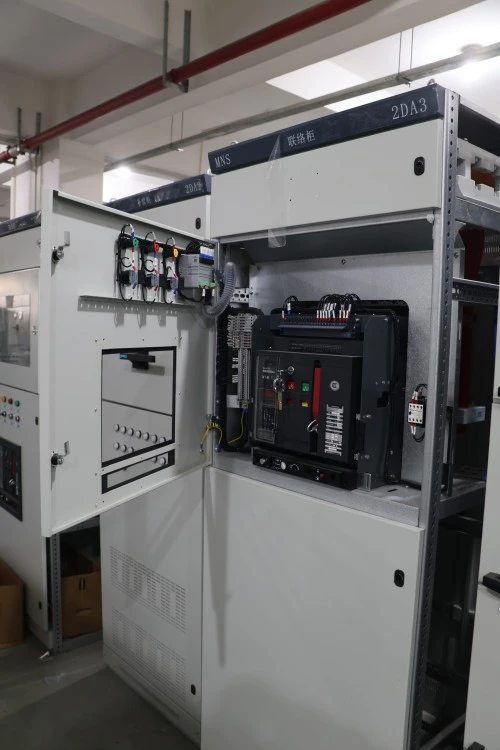

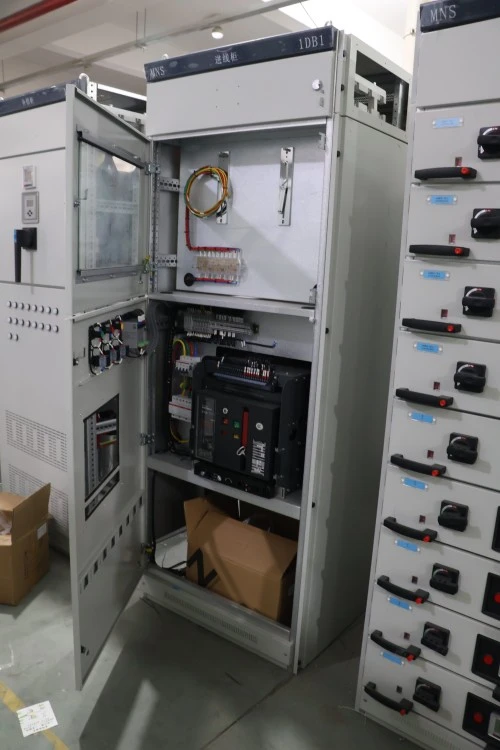

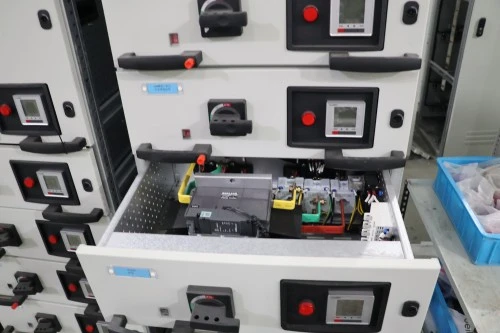

● Ladehouder: gevormd uit 2,5 mm verzinkt staal met zelfsmerende nylon rollen. Kracht voor inbrengen/uittrekken lade ≤150N na 500 cycli.

● Vaste contacten: veerbelast ontwerp met punt van zilverlegering. Geschikt voor 2.000 invoegingen zonder prestatieverlies.

● Secundaire contacten: 24-pins verzilverde plug-and-socket-connectoren. Ontworpen voor 10.000 paringscycli.

● Lade-identificatie: lasergraveerbare etikethouder op elk ladefront. QR-code optioneel voor het volgen van digitale activa.

● Fabriekstests: Elke functionele eenheid ondergaat een volledige bedradingscontrole, een diëlektrische sterktetest (2,5 kV gedurende 1 minuut) en een temperatuurstijgingstest (bij 1,1x de nominale stroom). Testrapporten worden bij de verzending meegeleverd.

Certificering en kwaliteitsborging

Lugao volgt op ISO gebaseerde kwaliteitsmanagementprocedures voor de productie van schakelapparatuur. Voor projectbestellingen kunnen we inspectiedocumenten, routinetestrapporten en productfoto's vóór verzending verstrekken volgens de bevestigde technische overeenkomst.

• ISO 9001 kwaliteitsmanagementsysteem
• ISO 14001 milieumanagementsysteem

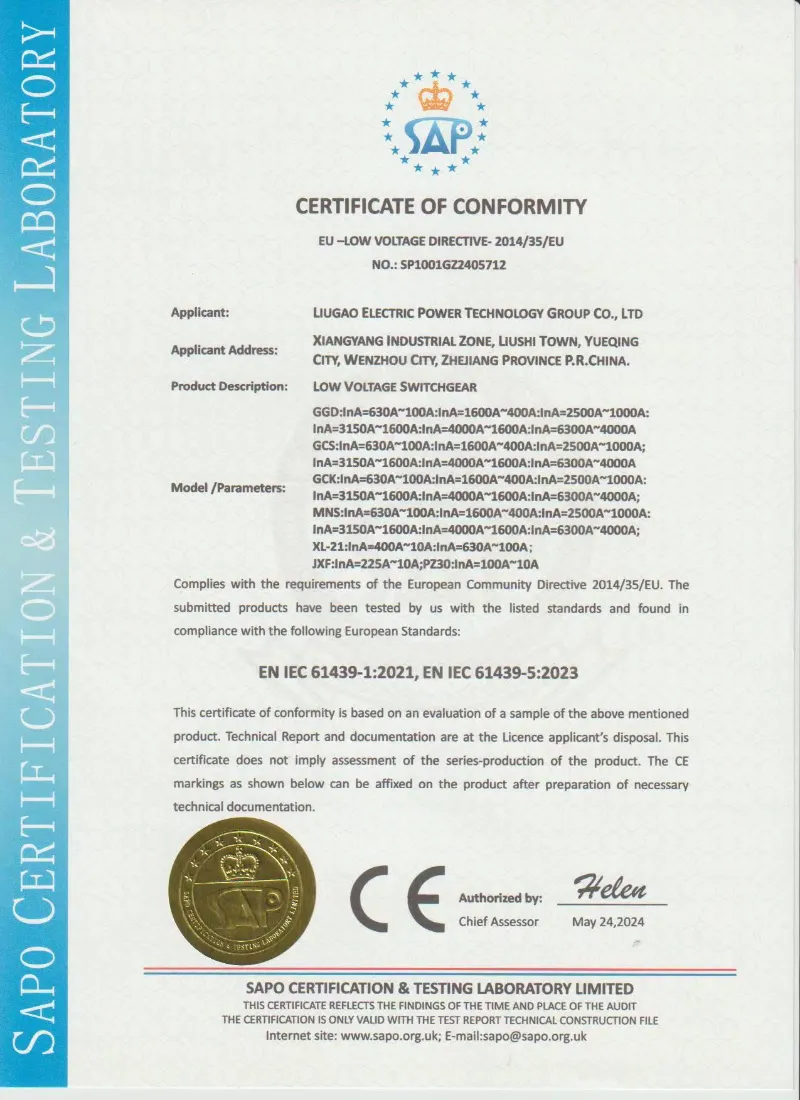

• Op IEC 61439-1/2 gebaseerd ontwerp en testen
• Routinematig testrapport vóór verzending
• Fabrieksinspectiefoto's beschikbaar op aanvraag

Verpakking, verzending en after-sales

Verpakking en verzending

● Individuele ladeverpakking: antistatisch noppenfolie in een golfkartonnen doos, gelabeld met schakelschema en nominale waarde.

● Verpakking hoofdkast: rekfolie + VCI-papier + exportkrat van multiplex (15 mm dikte). Alle kratbodems zijn voorzien van vorkheftruckkokers.

● Verzendtermijn: FOB Ningbo, CIF grote havens of EXW.

● Levertijd: 20 werkdagen voor standaardconfiguraties.

After-sales service

● Garantieperiode: 12 maanden vanaf de datum van inbedrijfstelling (maximaal 18 maanden vanaf verzending).

● Gratis technische ondersteuning op afstand via videogesprek of e-mail (reactie binnen 4 kantooruren).

Veelgestelde vragen:

Vraag 1: Wat is het verschil tussen 8E/2-, 8E- en 16E-laden?

A: Deze hebben betrekking op modules met ladehoogte: 8E/2 = 100 mm (halve module), 8E = 200 mm (volledige module), 16E = 400 mm (dubbele module). Hoe groter de lade, hoe hoger de toegestane stroomsterkte en hoe meer secundaire terminals beschikbaar zijn.

Vraag 2: Kan ik een lade vervangen zonder de inkomende voeding los te koppelen?

EEN: Ja. Dit is een kernkenmerk van de MNS Modularisatie Uitrijdbare schakelkast. Verplaats de lade naar de geïsoleerde positie (witte handgreep), ontgrendel en trek hem eruit. De hoofdbus blijft bekrachtigd. Ontkoppel echter altijd eerst de belastingzijde.

Vraag 3: Wordt de kast geleverd met een temperatuurbewakingssysteem?

A: Standaardeenheden bevatten geen monitoring, maar we bieden optionele slimme laden met ingebouwde PT100-sensoren en een centrale display-eenheid die de rail- en ladetemperaturen weergeeft.

Vraag 4: Kan de kast later worden uitgebreid zonder bestaande secties te vervangen?

EEN: Ja. Elke verticale sectie is mechanisch en elektrisch ontworpen voor zijaansluiting. U kunt aan beide uiteinden een extra kast vastschroeven en de rails aansluiten met behulp van de meegeleverde uitbreidingssets.
