GGD modulair vast type laagspanningsschakelmateriaal

Definitie en kernidentiteit

Het modulaire laagspanningsschakelapparaat van het GGD-type is een vloerstaand, met metaal omsloten schakelapparaat voor binnenshuis. Het is speciaal ontworpen voorlaagspanningswisselstroomdistributiein driefasige industriële en commerciële elektrische systemen. Als fundamenteel product in de stroomdistributiehiërarchie bevindt het zich tussen de secundaire terminals van de transformator en de eindverdeelborden en fungeert het als het primaire stroomcentrum van een installatie.

Productparameters

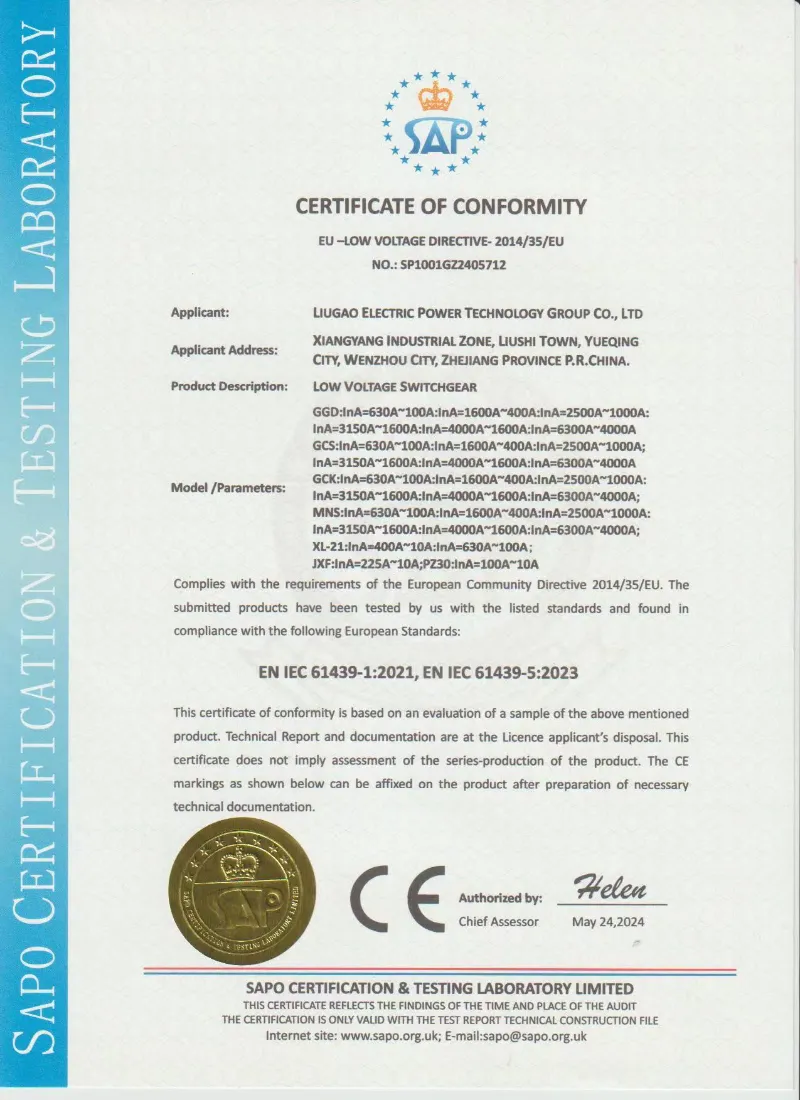

Certificering en kwaliteitsborging

Lugaoproduceert GGD-vaste laagspanningsschakelapparatuur volgens de technische vereisten van het project en de toepasselijke normen voor laagspanningsschakelaars. Routinematige inspectie- en testrapporten kunnen vóór verzending worden verstrekt volgens de bevestigde technische overeenkomst.

• Op IEC 61439-1/2 gebaseerd ontwerp en testen
• Op GB/T 7251 gebaseerde productie en inspectie
• Stroomfrequentie is bestand tegen test
• Isolatieweerstandstest
• Inspectie van bedrading en functionele werking
• Verificatie van temperatuurstijging volgens configuratie
• Routinematig testrapport vóór verzending
• Fabrieksinspectiefoto's beschikbaar op aanvraag

Filosofie van vaste installatie

In tegenstelling tot uitrijdbare schakelinstallaties waarbij functionele eenheden op geleiders kunnen worden uitgetrokken, maakt de GGD gebruik van een permanent vast montageconcept:

● Alle primaire apparaten (luchtstroomonderbrekers (ACB's), gegoten stroomonderbrekers (MCCB's) en scheidingsschakelaars) worden rechtstreeks op stijve montageplaten vastgeschroefd.

● Elektrische verbindingen tussen apparaten en rails zijn bedraad met geschroefde koperen verbindingen of kabelverbindingen, en niet met insteekcontacten.

● Deze vaste aanpak elimineert de mechanische complexiteit, kosten en onderhoud die gepaard gaan met schuifmechanismen, waardoor het ideaal is voor stabiele, langdurige installaties waarbij circuitposities zelden veranderen.

Modulaire behuizingsconstructie

● De behuizing is opgebouwd uit gestandaardiseerde modulaire cellen, die allemaal dezelfde hoogte en diepte delen:

● Frameafmetingen: 2200 mm (H) × 600/800/1000/1200 mm (B) × 600/800 mm (D)

● Elke cel is een onafhankelijke gelaste stalen module die naast elkaar kan worden vastgeschroefd om een ​​doorlopende schakelbordopstelling te vormen.

● Cellen worden functioneel geclassificeerd als inkomende (feeder-ontvangende), buskoppelaar (busverbinding) of feeder (uitgaande distributie) eenheden.

Productvoordelen

Voordeel 1 – Structurele robuustheid

Het versterkte 8MF stalen frame helpt de mechanische stabiliteit te behouden onder het bevestigde kortsluitvastheidsniveau. Nominale piekstroom: 63kA. Het kastframe is ontworpen om projectspecifieke kortsluitbestendigheidseisen te ondersteunen. De nominale piekstroom kan worden geconfigureerd volgens het bevestigde elektrische ontwerp.

Voordeel 2 – Modulaire en snelle implementatie

Gestandaardiseerde inkomende, koppel- en toevoercabines. Dezelfde hoogte/diepte. Snelle projectconfiguratie door standaardeenheden naast elkaar te plaatsen. Vermindert de installatietijd ter plaatse en de complexiteit van het ontwerp.

Voordeel 3 – Kosteneffectieve levenscyclus

Vaste montage (geen uittrekmechanismen) verlaagt de initiële kosten. Geen ladegeleiders, insteekcontacten of complexe vergrendelingen. Minimaal onderhoud, concurrerende totale eigendomskosten.

Voordeel 4 – Geoptimaliseerd thermisch beheer

Natuurlijke convectiekoeling: lamellen aan de onderkant + geventileerde dakkap aan de bovenkant. Creëert schoorsteeneffect – warme lucht stijgt naar buiten, koele lucht trekt naar binnen. Geen ventilatoren, geen lawaai, geen extra onderhoud.

Voordeel 5 – Vereenvoudigd onderhoud en bediening

Bedieningselementen, meters, indicatoren op voordeur op ergonomische hoogte. Handgrepen van de sloophamer toegankelijk zonder de deur te openen. Ruime interne indeling met gescheiden stroomrail, stroomonderbreker en kabelcompartimenten – eenvoudige visuele inspectie.

Producteigenschappen

Kenmerk 1: meerlaags poedercoatingsysteem

Elk stalen paneel ondergaat een voorbehandeling in vijf fasen (ontvetten, spoelen, fosfateren, passiveren en drogen) voordat het een uniforme elektrostatische epoxy-polyester poedercoating krijgt. Deze coating zorgt voor een superieure hechting en weerstand tegen vocht, waardoor deGGD modulair vast type laagspanningsschakelmateriaalbehoudt zijn uiterlijk en corrosiebescherming, zelfs in tropische of vochtige industriële omgevingen.

Kenmerk 2: transparante boogbarrières

Polycarbonaatbarrières tussen hoofdrail en apparaatcompartimenten. Biedt zichtbare, fysieke scheiding voor de veiligheid van de operator tijdens inspectie, terwijl visuele bevestiging van de staat van de rail mogelijk is.

Functie 3: Ruime kabelaansluitzone

● Groot kabelcompartiment aan de onderkant met open wartelplaat, geschikt voor grote buigradiussen voor de stroomkabel. Verstelbare kabelklemmen worden meegeleverd om de spanning op elektrische aansluitingen te verlichten.

Kenmerk 4: Geïntegreerde aardingsrail

Doorlopende koperen aardrail over de volledige montagelengte met voorgeboorde punten per cel. Vereenvoudigt de aardverbinding ter plaatse voor inkomende en uitgaande circuits, waardoor de aarding van het systeem wordt gegarandeerd.

Kenmerk 5: externe handgreep met hangslotvoorziening

Hoofdschakelaarhandgrepen extern gemonteerd, vergrendelbaar in UIT-positie. Maakt veilige mechanische LOTO mogelijk tijdens onderhoud en zorgt voor een duidelijke visuele isolatie.

Functie 6: Flexibele railconfiguratie

Ondersteunt kabelinvoer boven/onder en 3P4W- of 3P5W-distributie. Faserails duidelijk gemarkeerd met standaard kleurcodering (geel, groen, rood, blauw voor neutraal) om bedradingsfouten te minimaliseren.

Producttoepassing

Het modulaire laagspanningsschakelmateriaal van het GGD-type wordt breed ingezet in verschillende sectoren waar betrouwbare vaste distributie prioriteit heeft:

● Gebouwdiensten en infrastructuur: distributie van trappenhuisverlichting in hoge woontorens, stroomvoorziening voor ondergrondse parkeergarageventilatie en schakelkasten voor gemeentelijke straatverlichting.

● Industriële hulpsystemen: voedingspanelen in compressorkamers, niet-kritische procesmotortoevoeren in cement- en aggregaatfabrieken, en verdeelborden in fabrieksmagazijnen.

● Water- en afvalwaterzuivering: motorvoedingen van pompstations voor de inname van ruw water en de lozing van behandeld afvalwater, en stroomvoorziening voor chemische doseerapparatuur.

● Hernieuwbare energie: AC-combineerpanelen en hulpstroomverdeelborden in op de grond gemonteerde zonneparken.

● Commerciële faciliteiten: synchronisatie- en distributiepanelen voor back-upgeneratoren in winkelcentra, en voedingspanelen voor HVAC-koelers in energiecentrales op universiteitscampussen.

● Tijdelijke en bouwstroom: Tijdelijke stroomverdeelkasten op locatie en voedingspanelen voor bouwliften, waarbij een vaste, robuuste constructie een betere duurzaamheid biedt dan lichtere paneelontwerpen.

Verpakking en verzending

Elke laagspanningsschakelkast van de GGD is beschermd met roestwerende folie, schuimvulling en multiplex exportverpakking. De kastbasis kan worden ontworpen voor gebruik met een vorkheftruck, afhankelijk van de verzendvereisten.

Verpakking: rekfolie, vochtbestendige bescherming en exportkoffer van multiplex

Verzending: FOB Ningbo, CIF grote havens of EXW beschikbaar

Kastbevestiging: interne componenten versterkt vóór verzending

Documenten: paklijst, bedradingsschema en testrapport inbegrepen

After-sales service

Technische ondersteuning voor installatie en inbedrijfstelling

Ondersteuning voor bedradingsschema en lay-outtekening

Begeleiding voor reserveonderdelen voor brekers, meters en besturingscomponenten

Garantievoorwaarden volgens de bevestigde bestelovereenkomst

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen vaste schakelapparatuur van de GGD en uitrijdbare GCS/MNS-schakelapparatuur?

GGD maakt gebruik van vast gemonteerde onderbrekers en bedrade verbindingen, terwijl GCS of MNS uittrekbare ladeblokken gebruiken. GGD is kosteneffectiever voor stabiele distributiesystemen waarbij circuits niet frequent hoeven te worden vervangen.

Vraag 2: Kan de GGD-kast op maat worden gemaakt volgens mijn enkellijnsschema?

Ja. Lugao kan inkomende, feeder-, buskoppelings-, meet- en condensatorcompensatiekasten configureren volgens uw elektrische schema en merkvereisten voor componenten.

Vraag 3: Welke componentmerken kunnen worden gebruikt?

Veel voorkomende opties zijn ABB, Schneider, Siemens, CHINT, Delixi of andere projectspecifieke merken, afhankelijk van budget en technische vereisten.

Vraag 4: Welke documenten worden vóór verzending verstrekt?

We kunnen lay-outtekeningen, bedradingsschema's, routinetestrapporten, paklijsten en productfoto's verstrekken vóór verzending volgens de bevestigde bestelling.
