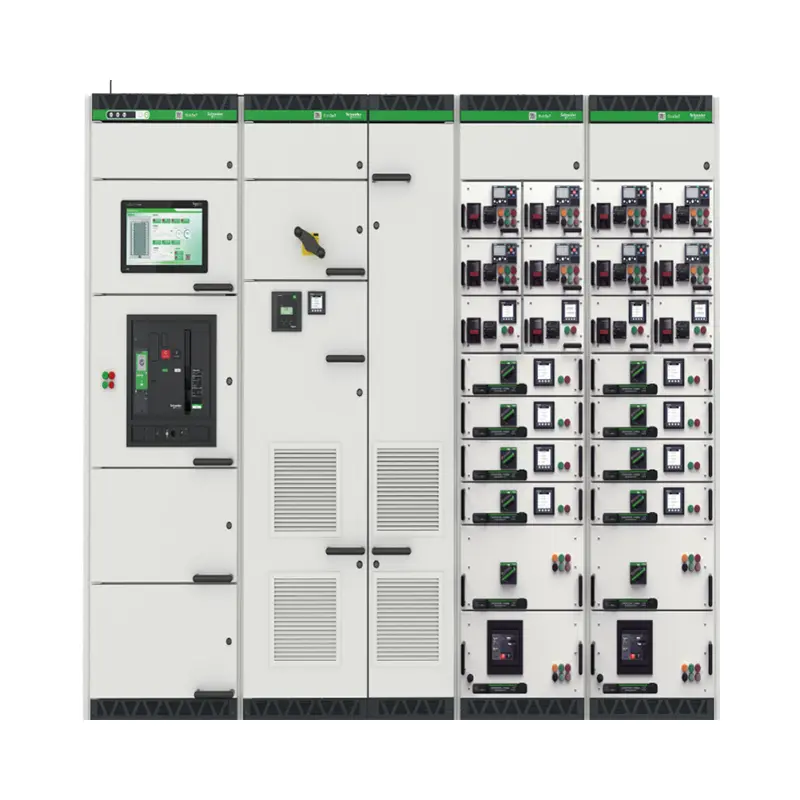

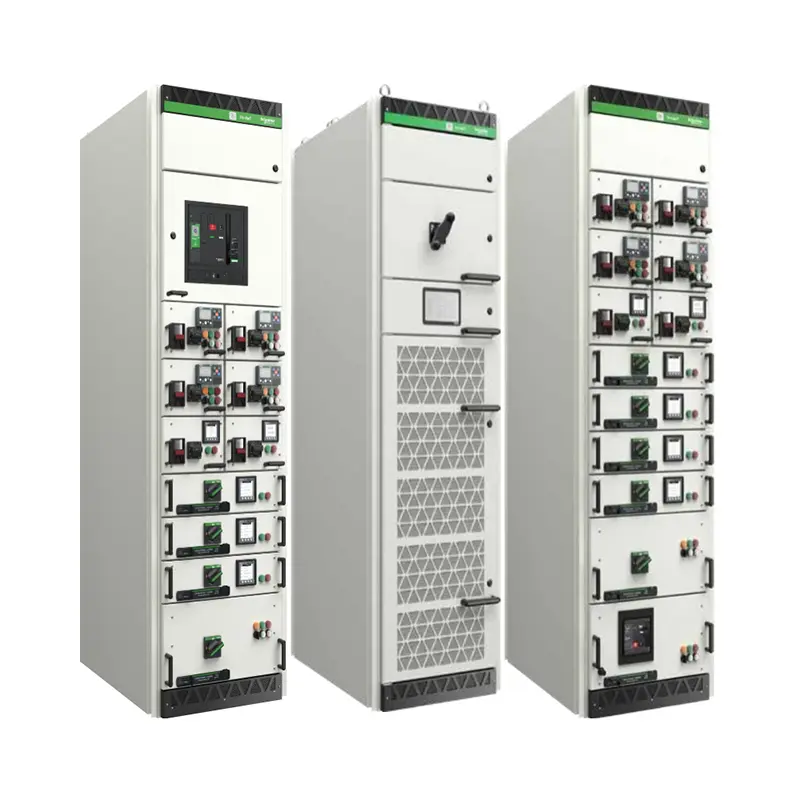

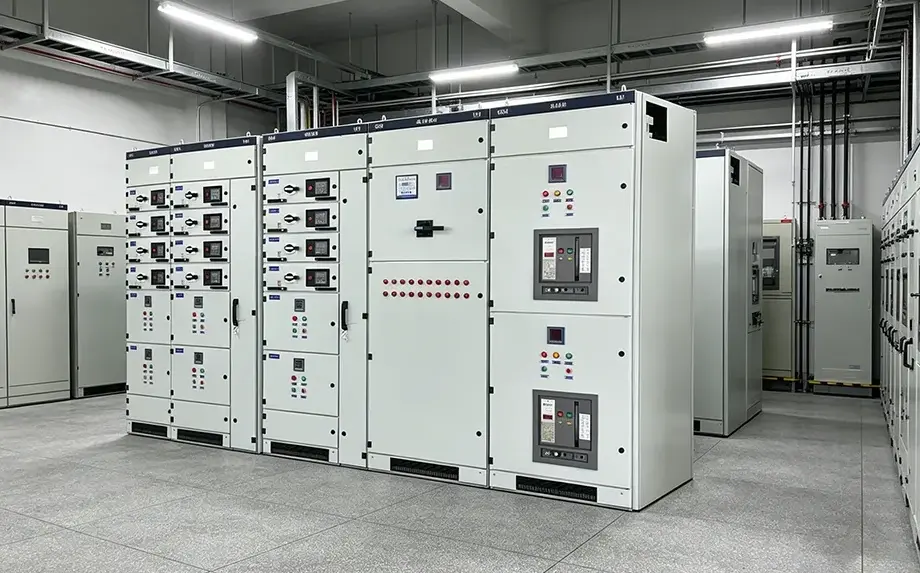

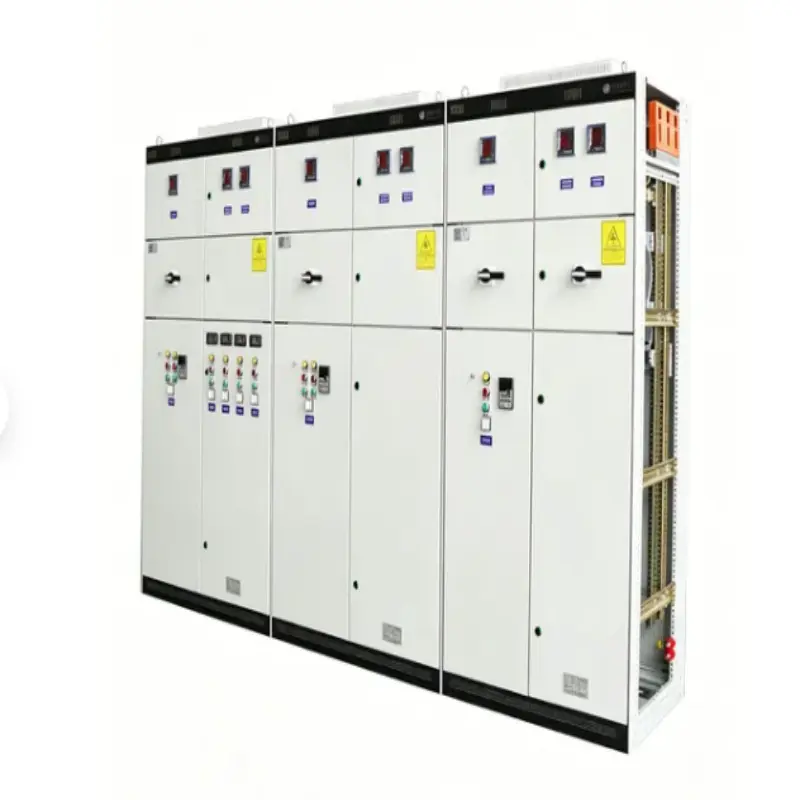

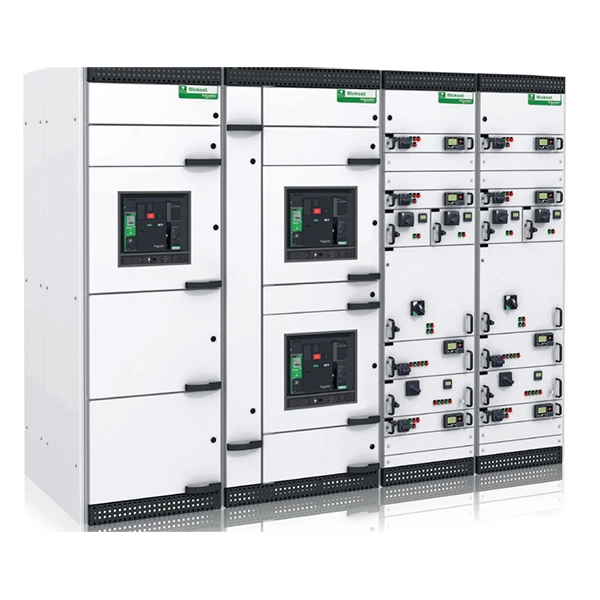

Intelligente stroomverdeling lade-type paneelschakelaars

De Intelligent Power Distribution Drawer-Type Panel Switchgear van Lugao Power Co., Ltd. is een hoogwaardige laagspanningsassemblage die intelligente bescherming, meting en communicatie combineert. In tegenstelling tot traditionele vaste panelen kan bij deze ladeversie elke schakeleenheid worden in- of uitgetrokken zonder het hele systeem uit te schakelen. Elke lade bevat een speciale stroomonderbreker, controller en sensoren. De "intelligente" mogelijkheid komt van ingebouwde power quality-analyzers, Modbus TCP/IP- of Profibus-communicatie en automatische storingswaarschuwingen. DeSchakelapparatuuris geschikt voor AC 690V, 50/60Hz systemen, nominale stroom tot 6300A. Het voldoet aan de normen IEC 61439-1/2 en GB/T 7251.

Productkenmerken en toepassing (met vraag- en antwoordformaat)

In dit gedeelte worden veelvoorkomende zorgen van kopers behandeld en worden de technische voordelen van de intelligente stroomverdelingspaneelschakelaars met lades belicht.

Vraag 1: Hoe verbetert het lademechanisme het onderhoud?

A: De unit is voorzien van een lade met drie posities (aangesloten/test/losgekoppeld) met mechanische vergrendelingen. U kunt een defecte lade in minder dan 60 seconden vervangen zonder aangrenzende circuits uit te schakelen. Dit is een belangrijk voordeel van de intelligente stroomverdelingspaneelschakelaars voor kritieke faciliteiten.

Vraag 2: Welke "intelligente" functies zijn ingebouwd?

A: Realtime monitoring van spanning, stroom, arbeidsfactor en harmonischen. Automatisch alarm bij overbelasting, kortsluiting of temperatuurstijging. Datalogs kunnen worden geëxporteerd via RS485 of Ethernet. Trip/close-besturing op afstand vanuit een centraal SCADA-systeem.

Vraag 3: Is het lademechanisme betrouwbaar na vele plaatsingen?

EEN: Ja. Elke lade wordt getest op 5.000 mechanische handelingen en 1.000 elektrische handelingen zonder prestatieverlies. De contacten zijn verzilverd met veerbelaste druk.

Vraag 4: Waar kan dit product worden geïnstalleerd?

Toepassingslijst:

1. Datacenters: voor redundante stroompaden en minimale MTTR (Mean Time To Repair).

2. Ziekenhuizen: kritieke levensondersteunende circuits vereisen ononderbroken stroom.

3. Industriële installaties: Motorcontrolecentra (MCC) voor transportbanden, pompen en compressoren.

4. Commerciële complexen: winkelcentrumverlichting en HVAC-distributie.

5. Hernieuwbare energie: integratie van zonne- en windenergie met feedback op het slimme elektriciteitsnet.

Productparameters (specificatie)

Productiedetails (kwaliteit en productie)

1. Behuizing: 2,0 mm koudgewalste staalplaat, elektrolytisch verzinkt en gepoedercoat (RAL 7035). Corrosiebestendigheid >500 uur zoutsproeitest.

2. Lademechanisme: uiterst nauwkeurige geleiderails met zelfsluitende handgreep. IP20 vingerveilige bescherming in ladevakken.

3. Railsysteem: Rechthoekige koperen rails (98% IACS-geleidbaarheid), volledig geïsoleerd door krimpkousen.

4. Bedrading: UL1015 of 60245 IEC-gecertificeerde kabels, gelabeld met dubbele cijfers en kleurcodes.

5. Testen: Elke geassembleerde eenheid ondergaat:

● Bestand tegen diëlektrische spanning (3000V AC gedurende 1 min)

● Primaire en secundaire injectietest

● Mechanische werkingstest van de lade

● Temperatuurstijgingstest bij volledige nominale stroom

Verpakking en levering

1. Verpakking:

Elke lade is individueel verpakt in antistatische PE-folie. Het hoofdpaneel wordt beschermd door randbeschermers en vastgebonden op een gegaste houten pallet. Alle behuizingen zijn bedekt met noppenfolie en PP-geweven stof. Buitenunits met IP54-classificatie krijgen een extra waterdichte gelamineerde afdekking.

2. Verzendmarkering:

● ugao Power-logo, bestelnummer, gewicht, afmeting en label 'Fragile–Electronic Components'.

3. Levering:

● Productietijd: 25–35 werkdagen na goedkeuring van de tekening.

● Haven: Shanghai / Ningbo.

● Verzending: Zeevracht (FCL of LCL), luchtvracht voor dringende reserveladen.

Veelgestelde vragen

Vraag 1: Kan ik een enkele lade als reserveonderdeel kopen zonder het hele paneel te kopen?

EEN: Ja. Lugao Power Co., Ltd. verkoopt individuele intelligente laden. Wij kunnen een bijpassende reservelade vervaardigen volgens de originele tekening, het ladelabel, de circuitconfiguratie en het componentmodel. De uiteindelijke compatibiliteit moet worden bevestigd tijdens de technische beoordelingsfase.

Vraag 2: Ondersteunt de intelligente stroomverdelingsladepaneelschakelaar het op afstand resetten na een storing?

A: Ja, via de communicatiemodule. De operator kan op afstand de verbinding verbreken, de fout diagnosticeren en opnieuw verbinden (indien toegestaan ​​door de lokale veiligheidsvoorschriften). Bij kortsluiting wordt echter nog steeds een handmatige inspectie aanbevolen.

Vraag 3: Wat is het maximale aantal laden per paneel voor uw product?

A: Voor 160A-laden kunnen we maximaal 24 eenheden installeren in een paneel van 2200 mm hoog. Voor 630A-laden, maximaal 12 eenheden. De indeling volgt de Form 4b-scheiding, wat betekent dat elke lade volledig geïsoleerd is in een eigen metalen compartiment.

Vraag 4: Biedt u installatie- en inbedrijfstellingsservice?

A: Wij bieden standaard video-inbedrijfstelling op afstand. Optioneel: Inbedrijfstelling ter plaatse door Lugao-ingenieurs (reiskosten + dagtarief, garantieverlenging met 1 jaar inbegrepen).*

Vraag 5: Kunt u onderbrekers van derden, zoals Mitsubishi of LS, integreren?

EEN: Absoluut. Het ladechassis is ontworpen voor de meeste grote merken: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT en andere. Geef bij aankoop gewoon het model van de breker op.

Service en garantie na verkoop

Garantieperiode: 12 maanden (1 jaar) vanaf de datum van verzending.

Gedurende deze periodeLugao Power Co., Ltd.dekt eventuele fabricagefouten, inclusief lademechanismen, intelligente controllers en communicatiemodules. Verbruiksartikelen (verlichting, zekeringen) zijn uitgesloten.
