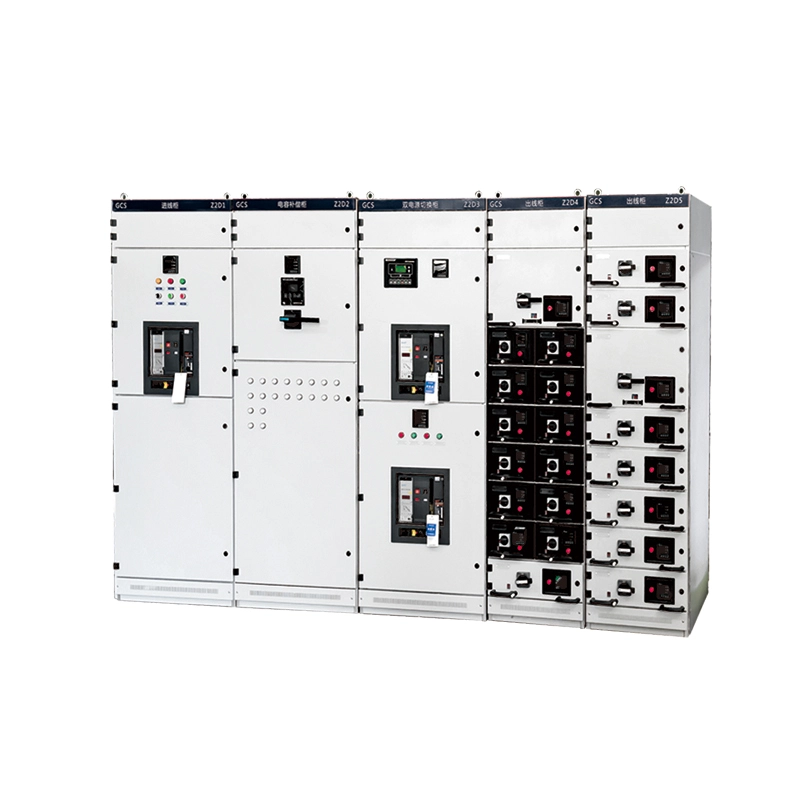

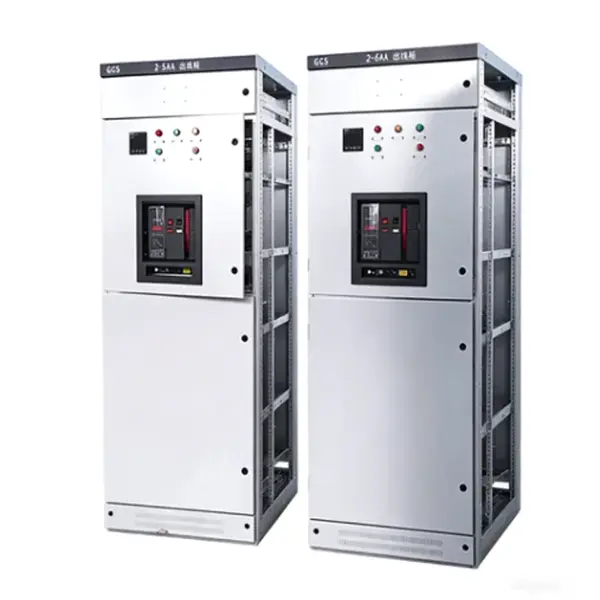

GCS uitrijdbaar laagspanningspaneelschakelapparaat

De GCS uittrekbare laagspanningspaneelschakelaar is een geavanceerde, gesloten schakelinrichting die zorgvuldig is ontworpen voor stroomontvangst, -distributie en intelligente motorregeling in driefasige industriële AC-systemen die werken bij nominale spanningen tot 400 V (met isolatiewaarden tot 1000 V) en horizontale hoofdrail nominale stromen tot 4000 A. Als de kernruggengraat van moderne laagspanningsstroomdistributiecentra integreert dit GCS uittrekbare laagspanningspaneelschakelaarsysteem een ​​uitgebreide reeks primaire en secundaire componenten, waaronder luchtstroomonderbrekers (ACB's), gegoten stroomonderbrekers (MCCB's), contactors, thermische overbelastingsrelais, programmeerbare logische controllers (PLC's) en multifunctionele digitale meters, in gestandaardiseerde, volledig uitwisselbare modulaire ladeblokken.

Productparameter (specificatie)

Hieronder vindt u de tabel met technische specificaties voor het standaard GCS uitrijdbare laagspanningspaneelschakelapparaat.

Nominale frequentie 50 Hz / 60 Hz Toepasbare normen IEC 61439-1/2, GB/T 7251 Installatie Binnen, vloerstaand Ladepositie Aangesloten, Test-, Losgekoppelde en Teruggetrokken posities Kabelinvoer Kabelinvoer bovenaan of onderaan Materiaal rail Koper of aluminium afhankelijk van projectconfiguratie Omgevingstemperatuur -5°C tot +40°C, of ​​projectspecifieke omstandigheden Hoogte ≤2000m standaard, grotere hoogte beschikbaar via ontwerpbevestiging.

Producteigenschap en toepassing

Vraag 1: Wat zijn de opvallende functionele kenmerken van dit GCS uittrekbare laagspanningspaneelschakelaar?

A: Het GCS uitrijdbare laagspanningspaneelschakelapparaat wordt gekenmerkt door zijn hoge uitwisselbaarheid en veiligheid. Functionele lades met dezelfde classificatie zijn volledig uitwisselbaar, waardoor bedradingsfouten tijdens noodvervangingen worden geëlimineerd. Het beschikt ook over een nauwkeurig mechanisch vergrendelingsmechanisme dat de "Off-Position-Test-On"-sequentie strikt afdwingt, waardoor wordt voorkomen dat operators circuits onder belasting kunnen aansluiten of loskoppelen. Bovendien zorgt het geavanceerde ventilatieontwerp voor een effectieve warmteafvoer voor circuits met hoge stroomsterkte.

Vraag 2: Welke scenario's zijn het meest geschikt voor deze schakelapparatuur?

A: Deze laagspanningspaneelschakelaar van het GCS-type is bij uitstek geschikt voor sectoren die ononderbroken stroom en snel foutherstel vereisen. Typische toepassingen zijn onder meer petrochemische raffinaderijen (voor pomp- en compressorbesturing), grootschalige productiefabrieken (geautomatiseerde productielijnen), hulpsystemen voor energiecentrales, stadsspoorwegen en commerciële torensubstations. Dankzij het uittrekbare ontwerp is dit de voorkeurskeuze voor elke bedrijfskritische omgeving waar downtime tot een minimum moet worden beperkt.

Productiedetails

1. Fabricage van kastframes – nauwkeurig ontworpen structuur

De behuizing van de GCS uittrekbare laagspanningspaneelschakelaars van Lugao Power begint met koudgewalste staalplaten van hoge kwaliteit, geselecteerd vanwege hun superieure vlakheid en structurele integriteit. Alle stalen panelen worden verwerkt via geïmporteerde CNC-revolverpons- en buigcentra, waardoor een buighoeknauwkeurigheid binnen ± 0,5 ° en een nauwkeurigheid van de gatpositie binnen ± 0,1 mm wordt bereikt. Na het vormen ondergaat het frame een oppervlaktebehandeling in meerdere fasen: ontvetten, beitsen met zuur, fosfateren en elektrostatische epoxypoedercoating, en vervolgens gebakken bij 180–200 °C om een ​​harde, corrosiebestendige afwerking te verkrijgen. De gemonteerde kast bereikt IP30 tot IP40-bescherming, waardoor interne componenten effectief worden beschermd tegen stof, vocht en onbedoeld contact.

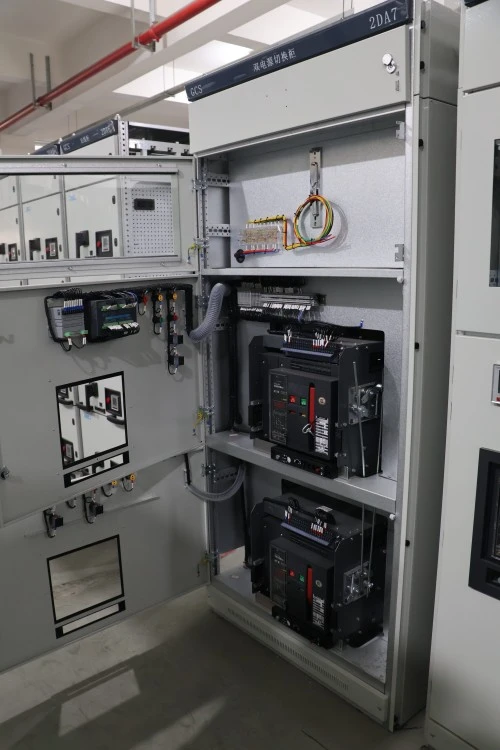

2. Railsysteem – koperen kern met hoge geleidbaarheid

Alle hoofd-, verticale en aftakrails zijn vervaardigd uit elektrolytisch koper met een zuiverheid van 99,95% (T2-kwaliteit), waardoor een geleidbaarheid ≥ 98% IACS wordt gegarandeerd. Busbar-oppervlakken krijgen een meerlaagse behandeling – vertind, verzilverd of bedekt met hittekrimpende isolatiekousen van hoge spanningskwaliteit – om oxidatie te voorkomen en de thermische dissipatie te verbeteren. Elke railverbinding wordt vastgezet met gekalibreerde momentgereedschappen en gemarkeerd voor traceerbaarheid, waardoor lokale hotspots worden geëlimineerd die de betrouwbaarheid op de lange termijn in gevaar kunnen brengen.

3. Lademontage – De "drie-pass" afstemprocedure

Elke uitrijdbare functionele eenheid ondergaat onze exclusieve schuifafstelling in drie stappen:

1: Geleiderails worden handmatig gemonteerd en afgesteld voor de initiële uitlijning.

2: De lade wordt in onbelaste omstandigheden ingebracht en uitgetrokken om de mechanische soepelheid en grendeling te verifiëren.

3: Bij het testen van de elektrische continuïteit wordt de lade meerdere keren rondgestuurd, terwijl de primaire en secundaire contactweerstand van de plug-in wordt bewaakt. Alleen eenheden die voldoen aan onze drempelwaarde voor een soepele werking worden goedgekeurd.

Deze rigoureuze procedure zorgt ervoor dat elke lade moeiteloos glijdt en een perfect elektrisch contact over het gehele bewegingsbereik behoudt.

4. Concurrentievoordelen – Nauwere toleranties en superieure contacten

Vergeleken met standaard marktalternatieven zijn de productievoordelen van Lugao Power tastbaar en meetbaar:

Tolerantiecontrole geleiderails: We handhaven de opening van het lademechanisme op ±0,5 mm (normaal in de industrie is ≥±1,0 mm). Deze nauwere tolerantie voorkomt dat de lade trilt of doorzakt tijdens het gebruik, waardoor een belangrijke oorzaak van primaire contactslijtage en oververhitting direct wordt geëlimineerd.

Verzilverde primaire connectoren: Alle insteekcontacten zijn vervaardigd uit een koperlegering en afgewerkt met een verzilverde laag van ≥6 μm dikte. De lagere contactweerstand van zilver en de uitstekende anti-oxidatie-eigenschappen verminderen het vermogensverlies op verbindingspunten aanzienlijk, waardoor de thermische stabiliteit en energie-efficiëntie van het gehele GCS uittrekbare laagspanningspaneelschakelaarsysteem op lange termijn wordt verbeterd.

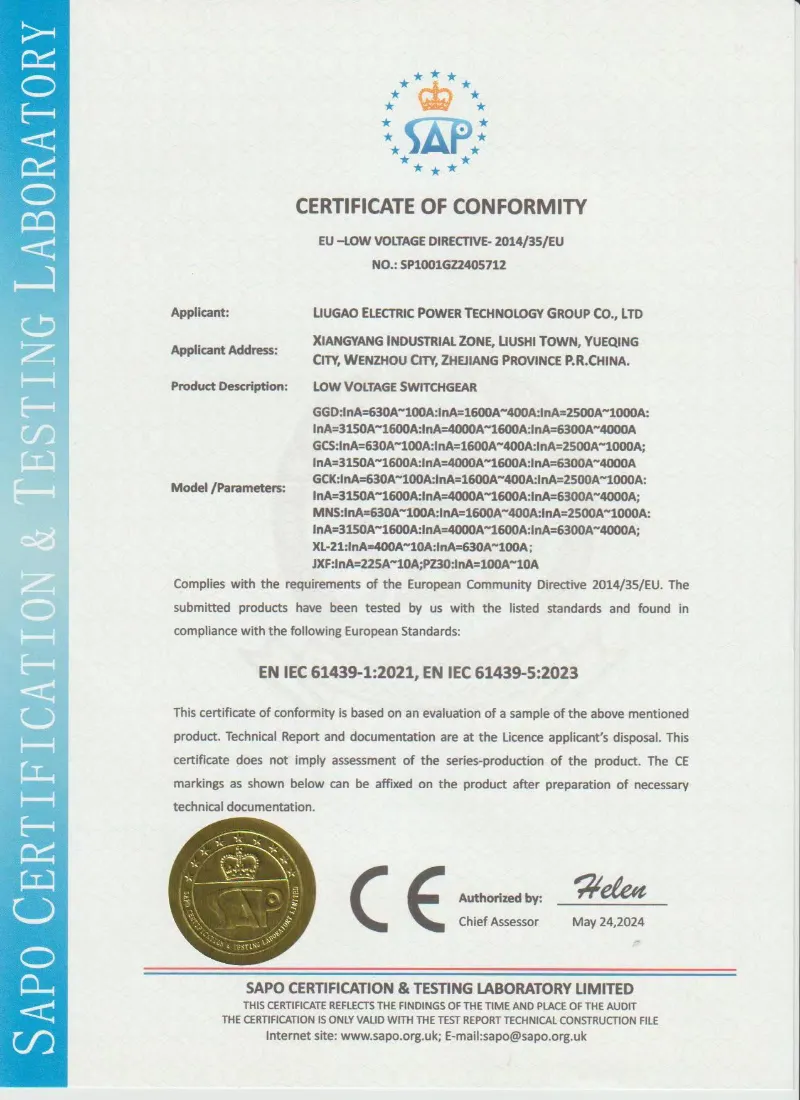

Certificering en kwaliteitsborging

Lugao vervaardigt laagspanningsschakelapparatuur van het GCS-uitrijdbare type volgens de technische vereisten van het project en de toepasselijke normen voor laagspanningsschakelaars, zoals IEC 61439-1/2 en GB/T 7251. Routine-inspecties en testrapporten kunnen vóór verzending worden verstrekt in overeenstemming met de bevestigde technische overeenkomst.

• Op IEC 61439-1/2 gebaseerd ontwerp en testen
• Op GB/T 7251 gebaseerde productie en inspectie
• Stroomfrequentie is bestand tegen test
• Isolatieweerstandstest
• Mechanische werkingstest voor ladeblokken
• Inspectie van de vergrendelingsfunctie
• Secundaire bedrading en functionele werkingstest
• Inspectie van het koppel van de railaansluiting
• Routinematig testrapport vóór verzending
• Fabrieksinspectiefoto's beschikbaar op aanvraag



Verpakking, verzending en after-sales service

Verpakking en verzending:

Elke GCS uittrekbare laagspanningspaneelschakelaar wordt eerst omwikkeld met PE-folie om vocht en stof af te weren, en vervolgens ingekapseld in gegaste, stevige houten kisten versterkt met stalen banden. We gebruiken vacuümverzegelde verpakkingen voor gevoelige elektronische componenten en volledig ingekapselde beschermende hoeken om schade door transport te voorkomen. Standaardverzending vindt plaats via 20GP/40HQ-containers, waarbij zendingen verzekerd zijn door toonaangevende maritieme verzekeraars om uw investering volledig te beschermen.




After-sales service:

Lugao Power Co., Ltd. biedt een uitgebreide garantie van 12 maanden vanaf de datum van inbedrijfstelling (of 18 maanden vanaf de leveringsdatum, afhankelijk van wat zich het eerst voordoet). Onze service omvat 24/7 technische hotline-ondersteuning, videobegeleiding op afstand en indien nodig service op locatie door gecertificeerde technici. In geval van prestatieproblemen onder normale bedrijfsomstandigheden bieden wij gratis reparatie- of vervangingsonderdelen aan.




Vragen en antwoorden van klanten

Vraag: Is het GCS uitrijdbare laagspanningspaneelschakelaarsysteem compatibel met mijn bestaande busbaansysteem?

A: Ja, compatibiliteit wordt strikt in acht genomen. We configureren de verbindingsstijgflenzen van dit GCS uitrijdbare laagspanningspaneelschakelaarsysteem om perfect uit te lijnen met uw stroomopwaartse transformator en stroomafwaartse busbaaninterfaces. Geef tijdens de technische bevestigingsfase de lay-outtekeningen van uw schakelapparatuur ter plaatse door, zodat we de aansluitpunten kunnen aanpassen.




Vraag: Wat gebeurt er als een lade tijdens het gebruik kapot gaat? Kan ik dit probleem oplossen zonder een volledige afsluiting?

A: Precies, snelle hot-swapping is het belangrijkste voordeel. U zet eenvoudigweg de stroomonderbreker in dat specifieke compartiment op "Uit", haalt de defecte eenheid eruit en schuift er een reserveonderdeel met dezelfde waarde in. De rest van de GCS uittrekbare laagspanningspaneelschakelaar blijft werken en herstelt de stroom binnen enkele minuten.




Vraag: Hoe voorkom je vlamboogincidenten tijdens onderhoud aan de railkamer?

A: Veiligheid staat voorop. De hoofd- en aftakrailcompartimenten zijn volledig gecompartimenteerd. We installeren vlamboogbestendige barrières tussen de uitrijdbare unitkamer en de verticale railkamer. Bij toegang tot het railgedeelte kunnen alle aangrenzende functionele eenheden veilig worden vergrendeld met een hangslot in de positie "Disconnected/Test".
