XL-21 Schakelapparatuur voor vaste stroomverdeelkasten

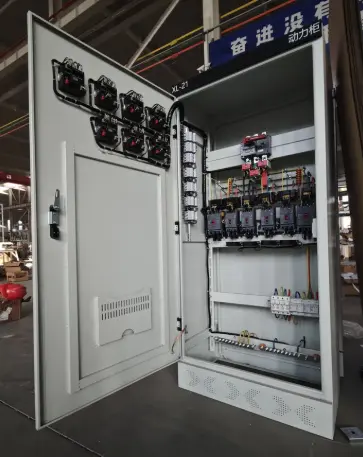

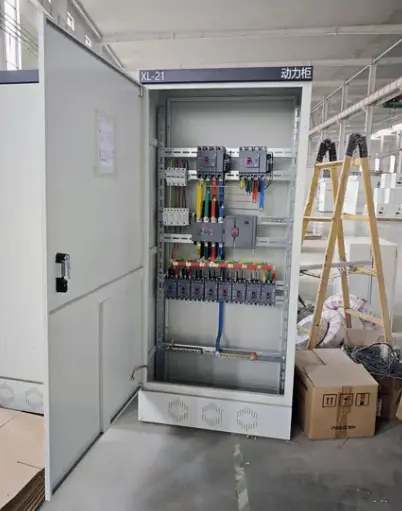

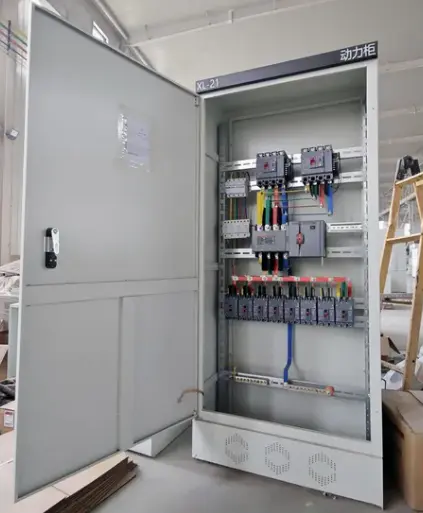

De XL-21 schakelkast met vaste stroomverdeelkast is een aan de muur gemonteerde of op de vloer staande gesloten laagspanningsstroomverdeelkast, doorgaans met een vermogen tot 630A. Het beschikt over een interne montagestructuur van het vaste type, wat betekent dat alle stroomonderbrekers, contactors, meters en terminals permanent op interne rails of montageplaten zijn gemonteerd, in plaats van uittrekbaar te zijn.

Wat doet dit product?

● Ontvangt en distribueert elektrische stroom van een inkomende hoofdbron naar meerdere uitgaande vertakte circuits

● Biedt bescherming tegen overstroom en kortsluiting voor stroomafwaartse apparatuur met behulp van gegoten stroomonderbrekers (MCCB's) of miniatuurstroomonderbrekers (MCB's)

● Maakt lokale bediening van motoren, verlichtingscircuits en andere belastingen mogelijk via drukknoppen of keuzeschakelaars die op de deur zijn gemonteerd

● Bevat meet- en bewakingsapparatuur, zoals ampèremeters, voltmeters en digitale vermogensmeters

● Isoleert circuits voor veilig onderhoud met behulp van een hoofdschakelaar of stroomonderbreker

Technische parameters

Normen en certificeringen

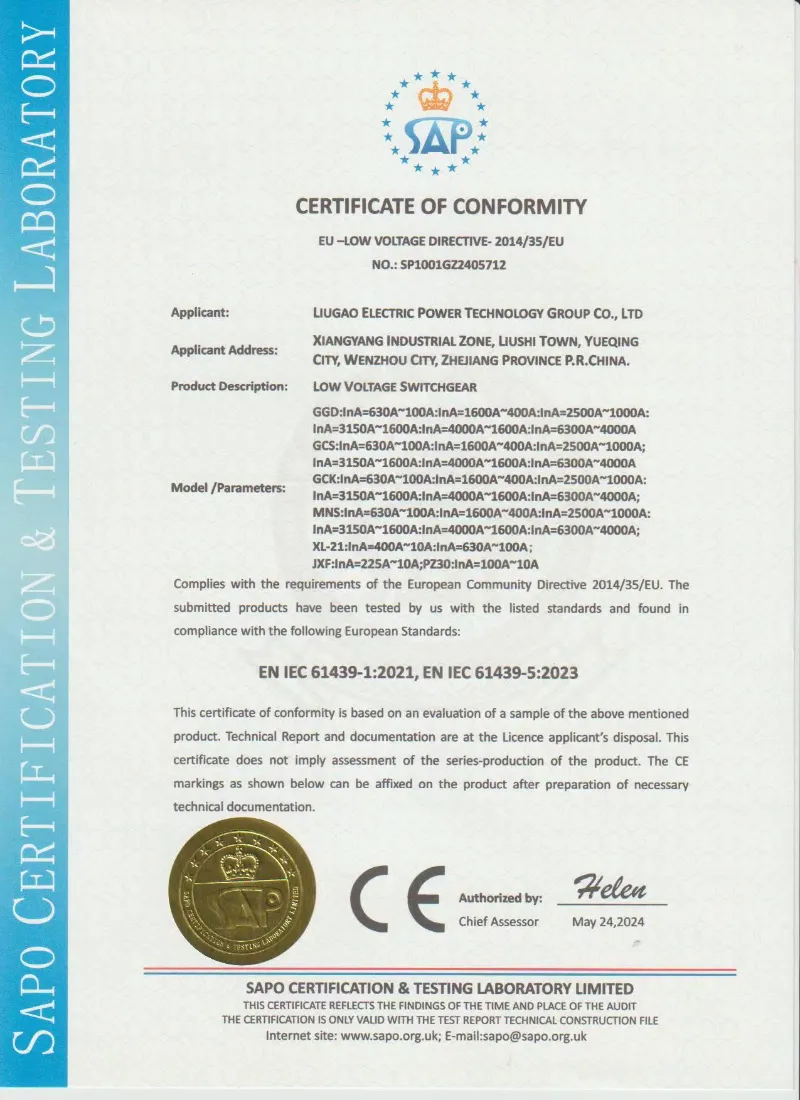

Het XL-21 schakelapparaat met vaste stroomverdeelkast kan worden vervaardigd volgens IEC 61439, GB/T 7251 en projectspecifieke technische vereisten. Lugao Power ondersteunt fabrieksroutinetests vóór verzending, inclusief isolatieweerstandstest, netfrequentie-spanningstest, bedradingsinspectie, mechanische werkingstest en visuele inspectie.

• IEC 61439 laagspanningsschakel- en verdeelinrichtingen
• ISO-fabriekskwaliteitsmanagementsysteem
• Routinematig testrapport beschikbaar vóór levering
• Inspectie door derden wordt op verzoek ondersteund
• OEM- en projectspecifiek maatwerk mogelijk

In tegenstelling tot grotere uittrekbareschakelapparatuuris de XL-21 ontworpen voor toepassingen waarbij circuitwisselingen niet vaak voorkomen en eenvoud belangrijker wordt geacht dan modulaire flexibiliteit. Het vaste ontwerp biedt lagere initiële kosten, een kleinere footprint en een eenvoudigere installatie. In wezen is de XL-21 verdeelkast het werkpaard van kleine tot middelgrote stroomdistributie: betrouwbaar, ongecompliceerd en economisch.

Productvoordelen

Het XL-21 schakelsysteem voor vaste stroomverdeelkasten biedt verschillende overtuigende voordelen die het tot de voorkeurskeuze maken voor vaste distributietoepassingen.

Producteigenschappen

Het laagspanningsstroomverdeelpaneel beschikt over de volgende onderscheidende kenmerken die het onderscheiden van concurrerende vaste verdeelkasten.

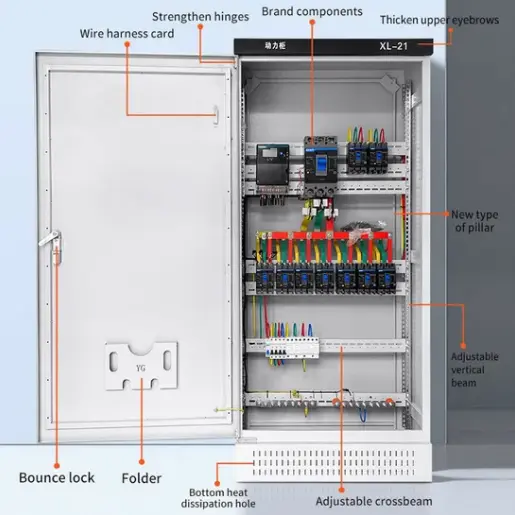

Gelast frame met dubbele coating: het hoofdframe is gemaakt van koudgewalst staal van 1,5 mm tot 2,0 mm met continu CO₂-afgeschermd booglassen op alle verbindingen. Na het lassen wordt de gehele behuizing ontvet, gefosfateerd en elektrostatisch gepoedercoat (minimaal 70 μm) in RAL 7035. Deze dubbellaagse bescherming presteert aanzienlijk beter dan geklonken of met bouten gemonteerde kasten in corrosieve omgevingen.

Draaideur met opening van 130°: De voordeur is voorzien van robuuste roestvrijstalen scharnieren die een opening van 130° mogelijk maken, plus een driepuntsvergrendeling (boven, midden, onder) met een DIN-standaard handgreep. Er is een transparant instrumentenvenster voorzien voor het aflezen van de meter zonder de deur te openen.

Verwijderbare zij- en achterpanelen: Beide zijpanelen en het achterpaneel zijn verwijderbaar met behulp van een standaard inbussleutel. Dit maakt 360° toegang tot interne componenten mogelijk tijdens installatie of onderhoud – een functie die zelden voorkomt in goedkope verdeelkasten.

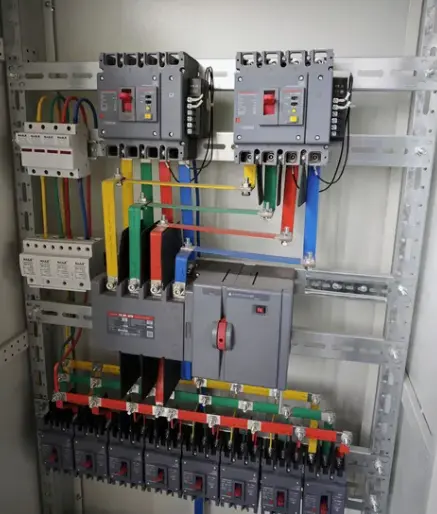

Universele montagerails: De kast is intern voorzien van zowel geperforeerde montageplaten (voor apparaten met schroefbevestiging) als DIN-rails met DIN-rails (voor opklikapparaten). Dit dubbele systeemontwerp is geschikt voor elk merk MCCB, MCB, contactor of klemmenblok.

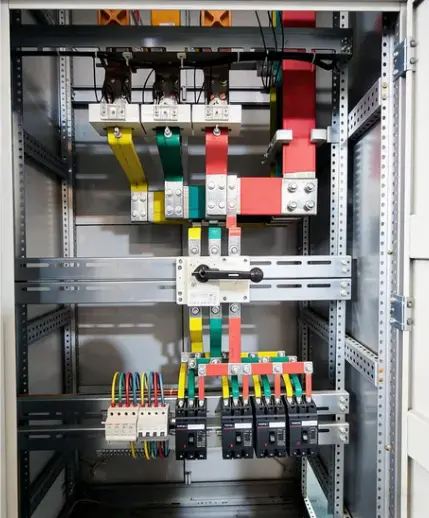

Geïntegreerde nul- en aardrails: De in de fabriek geïnstalleerde koperen nulrail (volledige capaciteit) en aardrail (halve capaciteit) lopen over de volledige hoogte van de behuizing, met voorgeboorde aansluitpunten om de 50 mm. Het is niet nodig om ter plaatse afzonderlijke rails toe te voegen.

Kabelmanagementsysteem: Verticale kabelgoten aan zowel de linker- als de rechterkant, elk met afneembare deksels. Er zijn uitbreekopeningen voor kabelinvoer/-uitvoer voorzien aan de boven-, onder- en beide zijwanden. Een afzonderlijk besturingsbedradingskanaal scheidt de laagspanningsbedrading van de stroomkabels.

Inkomende isolatieschakelaar met deurvergrendeling: De hendel voor de hoofdinkomende schakelaar is mechanisch vergrendeld met de voordeur; de deur kan niet worden geopend tenzij de hoofdschakelaar in de UIT-stand staat. Deze veiligheidsfunctie voorkomt onbedoeld contact met onder spanning staande onderdelen.

Zeefdruklabeling van circuits: Elke circuitpositie is duidelijk gelabeld op de binnenste montageplaat met behulp van slijtvaste zeefdruk. Etiketten vervagen niet en laten niet los, zoals zelfklevende stickers.

Producttoepassing

Het XL-21 schakelsysteem voor vaste stroomverdeelkasten wordt veel gebruikt in de volgende sectoren:

● Industriële installaties – Machinewerkplaatsen, assemblagelijnen, apparatuur voor materiaalbehandeling, lasstations (doorgaans 100A–630A-voedingen)

● Commerciële gebouwen – Winkelcentra, kantoorverdiepingen, winkels, restaurants (verlichting en algemene stroomdistributie)

● Wooncomplexen – Vloerverdeling van appartementengebouwen, gemeenschappelijke voorzieningen, verlichting van parkeerterreinen

● Infrastructuur – Tunnelverlichting, tolstationstroom, schakelkasten voor straatverlichting

● HVAC-systemen – Hoofddistributie voor koelinstallaties, luchtbehandelingsunits, pompkamers

● Tijdelijke stroomvoorziening op locatie – Bouwtrailers, stroomdistributie voor evenementen, filmproductiesets

In al deze scenario's biedt de elektrische verdeelkast een balans tussen kosten, betrouwbaarheid en onderhoudsgemak die complexere schakelapparatuur niet kan evenaren.

Veelgestelde vragen

Wat is het nominale stroombereik van XL-21-schakelapparatuur?

De XL-21 vaste stroomverdeelkast kan doorgaans worden geconfigureerd van 100A tot 630A, afhankelijk van de projectbelasting en het circuitontwerp.

Kan Lugao de lay-out van de interne componenten aanpassen?

Ja. We kunnen de lay-out van MCCB's, MCB's, contactoren, meters, klemmen, rails en kabelinvoerposities aanpassen aan uw enkellijnsschema.

Welke informatie moet ik verstrekken voor een offerte?

Geef de nominale spanning, de nominale stroom, het aantal inkomende en uitgaande circuits, de specificaties van de onderbreker, de beschermingsgraad, het installatietype, het aantal en de bestemmingspoort op.

Kunt u vóór de productie bedradingsschema's verstrekken?

Ja. Lugao kan vóór de productie lay-outtekeningen, bedradingsschema's en technische bevestigingsdocumenten ter goedkeuring door de klant verstrekken.

Is de XL-21 kast geschikt voor buitengebruik?

Standaard XL-21 kasten worden voornamelijk binnenshuis gebruikt. Voor buitentoepassingen kunnen we een hogere IP-bescherming, een regendichte structuur en een anticorrosiecoating aanpassen.

Verpakking, verzending, after-sales en veelgestelde vragen

Verpakking en verzending

Individuele verpakking:Elke kast wordt verpakt in VCI-antiroestpapier, vervolgens in noppenfolie, vervolgens in rekfolie en ten slotte in een 10 mm multiplexkist met stalen randbeschermers geplaatst.

Verzendvoorwaarden:FOB Ningbo, CIF grote havens of af fabriek.

Doorlooptijd:15 werkdagen voor standaardconfiguraties (tot 10 eenheden).

Service na verkoop – 1 jaar garantie

●Garantieperiode:12 maanden vanaf inbedrijfstelling of 18 maanden vanaf verzending, afhankelijk van wat zich het eerst voordoet.

●Dekking:Fabricagefouten, waaronder barsten in framelassen, defecte coating (niet-schurend), defecte deurvergrendeling en bedradingsfouten.

● Uitsluitingen:Schade door onjuiste installatie, overbelasting boven de nominale stroom, fysieke impact, corrosie door niet gespecificeerde chemicaliën of overmacht.
