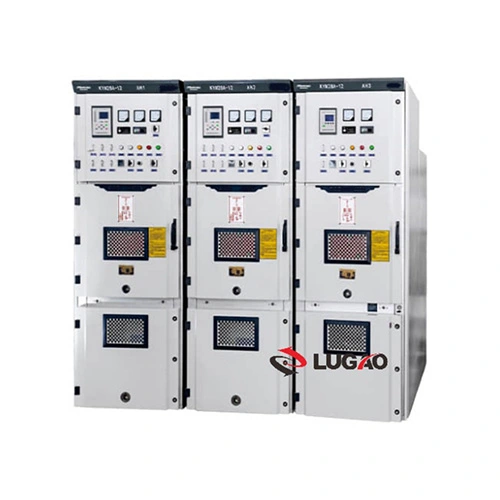

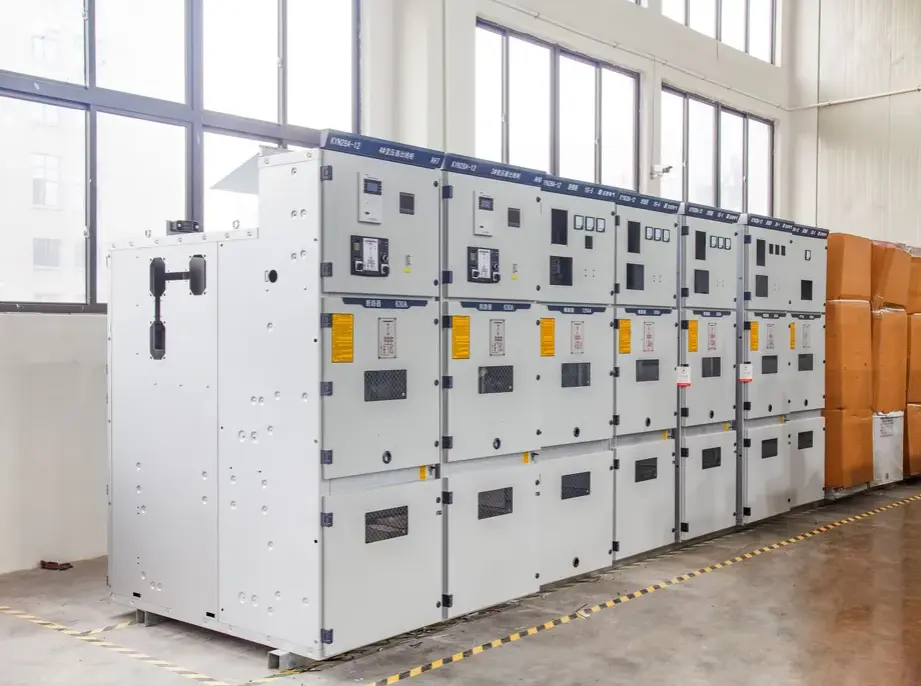

Handkartype Vaste hoogspanningsbordpaneelschakelapparatuur

Het handkarretje met vaste hoogspanningsbordpaneelschakelaar is een met metaal omsloten,luchtgeïsoleerde middenspanningsschakelaarsmontage ontworpen voor systemen met één en dubbele rail. Maar wat is dit product precies en wat kan het voor uw elektrische infrastructuur betekenen?

Wat het is:

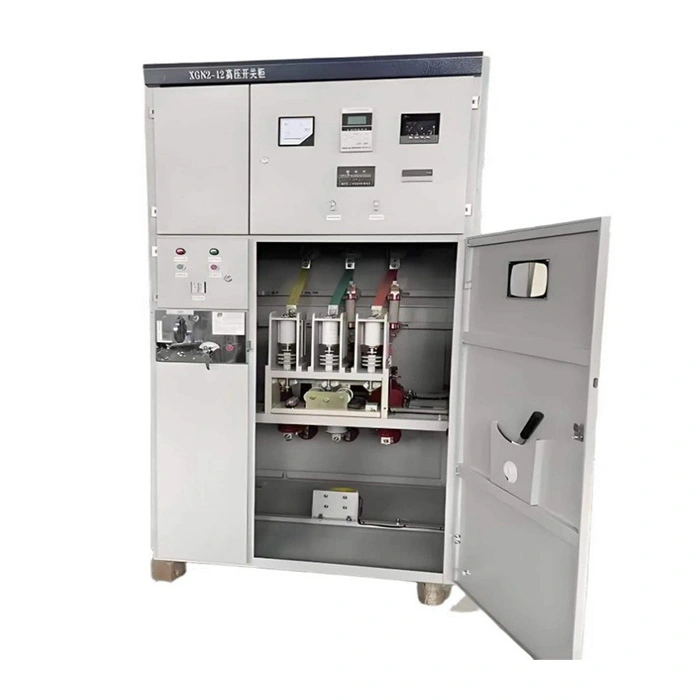

Het is een hybride ontwerp dat een vaste paneelbehuizing combineert met een verwijderbaar handkarmechanisme voor de primaire schakelapparaten (zoals vacuümstroomonderbrekers, contactors of VSD's). De handkar kan fysiek in en uit het paneel worden gerold, terwijl de rails, kabels en hulpcomponenten vast in de behuizing blijven. Dit ontwerp is gestandaardiseerd onder IEC 62271-200 en GB3906 voor nominale spanningen van 3 kV tot 40,5 kV.

Wat het kan doen:

● Controle van de stroomstroom: het kan veilig hoogspanningsbelastingen, zoals transformatoren, motoren en condensatorbanken, verbinden of ontkoppelen.

● Bied bescherming tegen fouten: Geïntegreerde beveiligingsrelais en stroomonderbrekers schakelen automatisch uit tijdens overbelasting, kortsluiting of aardfouten.

● Maakt veilig onderhoud mogelijk: De handkar kan worden teruggetrokken naar een geïsoleerde, geaarde positie, waardoor een zichtbare luchtspleet ontstaat, waardoor technici aan de sloophamer kunnen werken zonder de gehele stroomrail spanningsloos te maken.

● Meten en monitoren: stroomtransformatoren, spanningstransformatoren en digitale meters die op het paneel zijn gemonteerd, geven realtime gegevens over de systeemstatus.

● Veilig in elkaar grijpen: Mechanische en elektrische vergrendelingen voorkomen menselijke fouten, zoals het sluiten van de stroomonderbreker terwijl de handkar halverwege is of het betreden van onder spanning staande compartimenten.

Kortom, dit handkarretje met vaste hoogspanningsbordpaneelschakelaar fungeert als poortwachter van uw hoogspanningsnetwerk: veilig, flexibel en duurzaam voor meer dan 20 jaar dienst.

Productparameters (specificatie)

Hieronder vindt u de gedetailleerde technische specificatietabel voor onze handkar-type vaste hoogspanningsbordpaneelschakelaars. Alle waarden hebben betrekking op typische 12kV-modellen; andere spanningen op aanvraag leverbaar.

Producteigenschap en toepassing (Q&A-formaat)

Vraag 1: Wat maakt het handkarontwerp beter dan een volledig vaste schakelinrichting?

A: Dankzij het handwagenontwerp kan het primaire schakelapparaat (vacuümstroomonderbreker) fysiek van het paneel worden verwijderd voor onderhoud of vervanging, terwijl de rails van het paneel bekrachtigd blijven. Hierdoor wordt de downtime teruggebracht van uren naar minuten. Bij vaste schakelapparatuur moet daarentegen vaak een hele sectie worden uitgeschakeld om toegang te krijgen tot de onderbreker. Onze vaste hoogspanningsbordpaneelschakelaars van het handkartype bieden u het beste van twee werelden: vaste rails voor robuustheid, plus handkarbrekers voor onderhoudsgemak.

Vraag 2: Hoe garandeert het de veiligheid van de operator tijdens het rekken?

A: Onze schakelapparatuur omvat vijf verplichte vergrendelingen:

1. De sloophamer kan niet worden gesloten tenzij de handkar zich in de “werkende” (verbonden) positie bevindt.

2. De handkar kan niet van “losgekoppeld” naar “aangesloten” worden verplaatst, tenzij de stroomonderbreker open is.

3. Aardingsschakelaar kan alleen gesloten worden als de handkar in de “test/losgekoppeld” stand staat.

4. De deur van het kabelcompartiment kan alleen worden geopend als de aardingsschakelaar gesloten is.

5. De handkar kan niet worden in- of uitgetrokken terwijl de stroomonderbreker gesloten is. Deze vergrendelingen zijn zowel mechanisch als elektrisch – fail-safe door hun ontwerp.

Vraag 3: Kan het handkarretje met vaste hoogspanningsbordpaneelschakelaar buitenshuis worden gebruikt?

A: De standaardbehuizing is IP4X, geschikt voor binnenstations. Voor buitentoepassingen leveren wij extra weerbestendige behuizingen of kiosken met IP54-classificatie. Veel klanten installeren onze schakelapparatuur in gecontaineriseerde substations of kleine prefabgebouwen in de buurt van windparken of zonne-energiecentrales.

Vraag 4: Wat zijn de meest voorkomende toepassingen voor dit schakelmateriaal?

A: Dit handkarretje met vaste hoogspanningsbordpaneelschakelaar wordt veel gebruikt in:

● Onderstations van elektriciteitsbedrijven (primaire en secundaire distributie).

● Industriële installaties (staalfabrieken, cementfabrieken, petrochemie) – voor motorregeling en transformatorbescherming.

● Commerciële gebouwen (ziekenhuizen, datacentra, luchthavens) – waar hoge betrouwbaarheid vereist is.

● Hernieuwbare energie (zonneparken, windparken) – als netaansluitpanelen.

● Mijnbouwactiviteiten – robuust genoeg voor stoffige, vochtige omgevingen.

● Stroomvoorziening voor spoorwegtractie – op 27,5 kV- of 2×25 kV-systemen.

Productiedetails

1. Materiaal en coating van behuizing

● Materiaal: 2 mm dikke hoogwaardige gegalvaniseerde staalplaat (geïmporteerd uit Baosteel), gevouwen door CNC-buigmachines. Dubbelgevouwen randen verhogen de stijfheid.

● Coating: Epoxy-polyester poedercoating (minimaal 80μm dikte) na zandstralen volgens SA 2.5-norm. Kleur RAL 7035 (lichtgrijs). Zoutsproeitest >500 uur – geen corrosie.

2. Handkarmechanisme

● Materiaal: zeer sterke nylon rollen + roestvrijstalen rails.

● Bediening: In-/uitschroefmechanisme met anti-spelingontwerp. Elke handkar wordt gedurende 2000 volledige stellingcycli getest.

● Positie-indicatoren: Rood (verbonden), groen (test), geel (losgekoppeld), zichtbaar vanaf 5 meter afstand.

3. Rolluiken (automatische veiligheidsbarrières)

● Wanneer de handkar wordt teruggetrokken, dekken veerbelaste metalen luiken automatisch de vaste primaire contacten af. Dit voorkomt onbedoeld vingercontact met spanningvoerende delen. Onze luiken zijn gemaakt van een aluminiumlegering van 3 mm met een anticorrosiebehandeling.

4. Railsysteem

● Materiaal: E-Cu-koper met hoge geleidbaarheid (99,9% zuiverheid). Verzilverd op alle verbindingen.

● Doorsnede: berekend om de temperatuurstijging onder de 65K te houden bij nominale stroom. Voor 3150A gebruiken we dubbele rails per fase.

● Isolatie: Warmtekrimpbare isolatiehulzen (oranje kleur) voor fase-identificatie en gedeeltelijke ontladingscontrole.

5. Aardingsschakelaar

● Type: snelspanbaar, lastbrekend, met zichtbare aardingspennen.

● Bediening: Handmatig veerondersteund mechanisme. Kan sluiten bij volledige kortsluitstroom (eenmalig 50 kA).

● Vergrendeling: Exclusieve mechanische vergrendeling met handkarpositie – kan de aardingsschakelaar niet sluiten tenzij de handkar zich in de test-/losgekoppelde positie bevindt.

6. Laagspanningscompartiment

● Gelegen bovenaan voorzijde (hoogte 300 mm), volledig gescheiden van hoogspanningsonderdelen. Bevat beveiligingsrelais (gebaseerd op een microprocessor), bedieningsschakelaars, indicatielampen en hulpzekeringen.

● Bedrading: Alle secundaire kabels zijn genummerd, gebundeld in vlamvertragende PVC-kanalen en afgesloten op klemmenblokken met reservecontacten (20% reservecontacten gereserveerd).

7. Controle gedeeltelijke ontlading

● Alle hoogspanningsgeleiders zijn afgerond om scherpe randen te voorkomen.

● Elk paneel ondergaat een gedeeltelijke ontladingstest (≤10pC bij 1,1×Ur/√3).

8. Nauwkeurigheid van de fabrieksassemblage

● Elke handkar-type vaste hoogspanningsbordpaneelschakelaar wordt gemonteerd op een laseruitgelijnde mal. De verkeerde uitlijning van het contact tussen handkar en vast is <0,5 mm.

● Resultaat: Gladde stelling zonder slijpen of kracht – geen vastzittende handkarren, ook na jarenlang gebruik.

Waarom kiezen voor Lugao voor middenspanningsschakelaars van het handkartype?

· Projectmatige engineering: Kastindeling, railvermogen, beveiligingsrelaisschema, CT/VT-configuratie en kabelinvoer kunnen worden ontworpen volgens het enkellijnsschema.

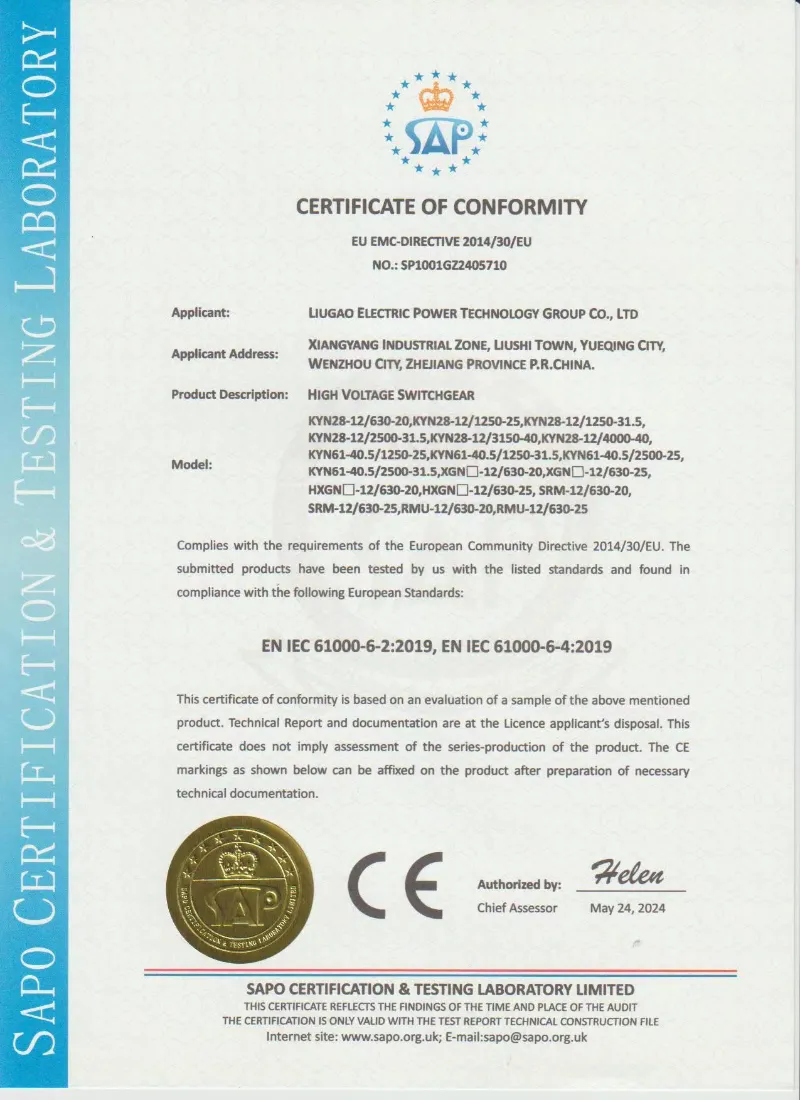

· Op standaarden gebaseerde productie: Schakelapparatuur kan worden vervaardigd volgens IEC 62271-200, GB/T 3906, DL/T 404 en projecttechnische specificaties.

· Flexibele componentselectie: Lugao VCB, ABB, Siemens, Schneider of andere gespecificeerde componentmerken kunnen worden geconfigureerd volgens projectvereisten.

· Routine-inspectie vóór verzending: Mechanische werking, vergrendelingsfunctie, bedrading, isolatie en netfrequentiebestendigheidstests kunnen vóór levering worden uitgevoerd volgens de technische overeenkomst.

· Technische documentondersteuning: Overzichtstekeningen, enkellijnsschema's, secundaire bedradingsschema's, bedieningsinstructies en routinetestrapporten kunnen ter referentie aan het project worden verstrekt.
