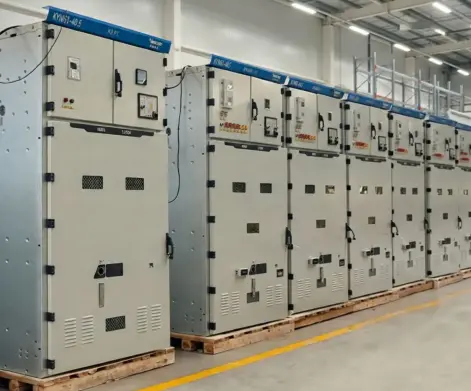

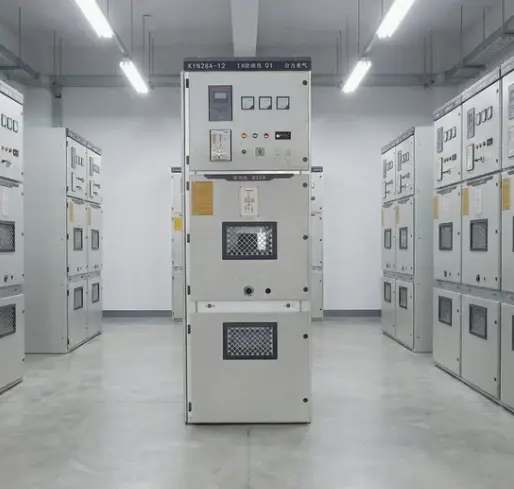

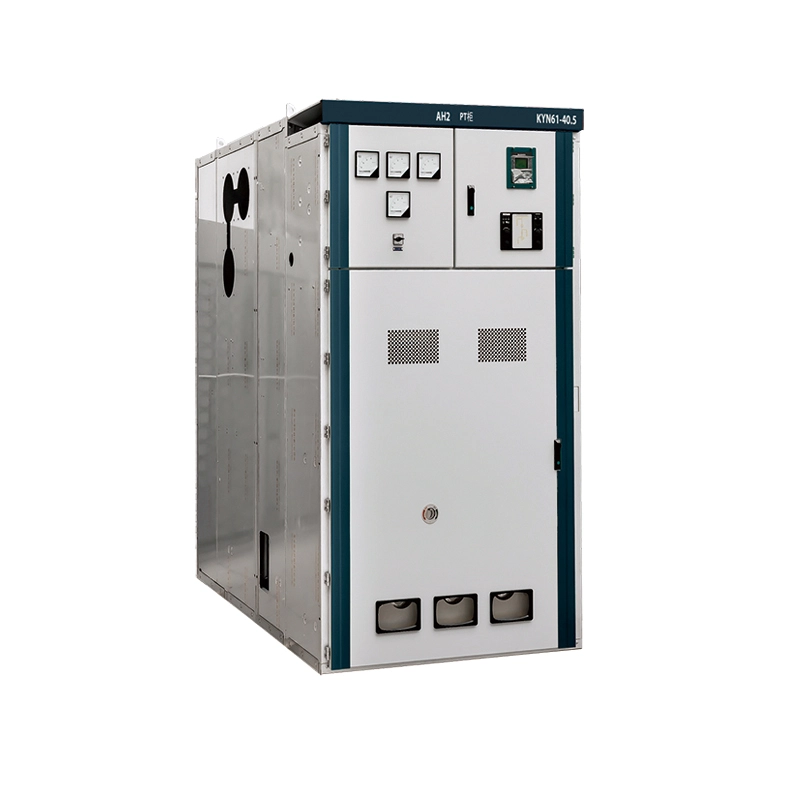

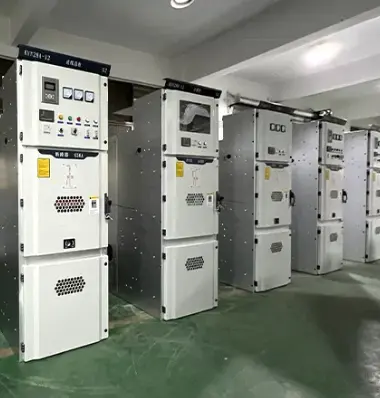

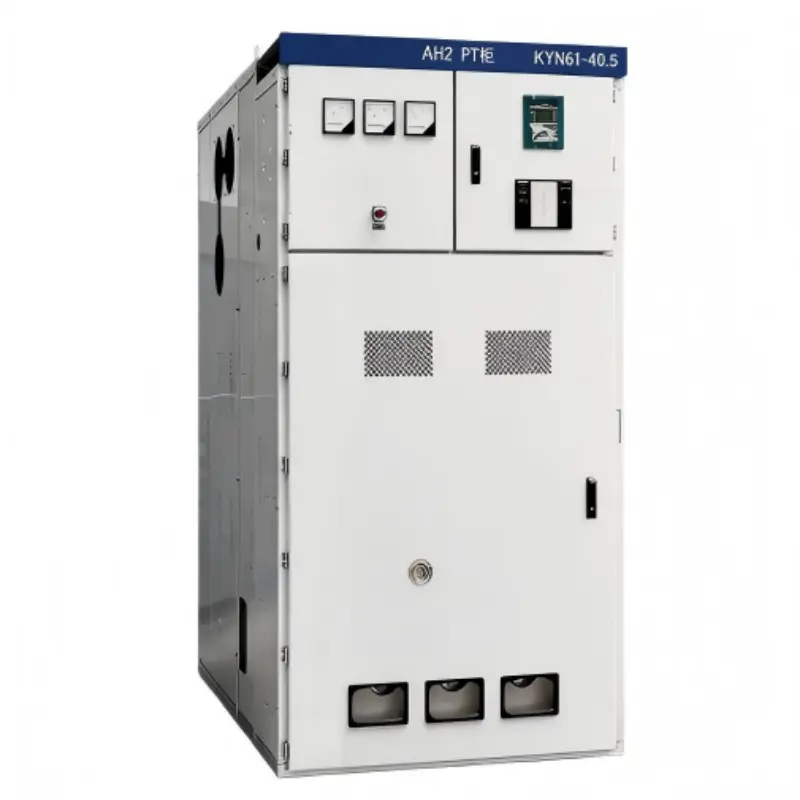

KYN luchtgeïsoleerde hoogspanningspaneelschakelapparatuur

Wat is het KYN luchtgeïsoleerde hoogspanningspaneelschakelapparaat?

De Switchgear is een met metaal beklede, luchtgeïsoleerde middenspanningsschakelaar voor binnenshuis, ontworpen voor driefasige wisselstroomsystemen die werken op 3,6 kV tot 40,5 kV, 50 Hz of 60 Hz.

De aanduiding "KYN" volgt de Chinese nationale standaardnaamgeving

K – met metaal bekleed

Y – type handkar

N – binnen

In tegenstelling tot gasgeïsoleerde schakelapparatuur (GIS) die SF6 gebruikt, vertrouwt de KYN-serie op atmosferische lucht als het primaire diëlektrische medium tussen delen onder spanning en de aarde.

Wat kan het doen?

Deze KYN luchtgeïsoleerde hoogspanningspaneelschakelaar dient als centrale hub voor het besturen, beschermen en isoleren van elektrische hoogspanningsapparatuur. De kernfuncties omvatten:

1. Elektrische stroom ontvangen en distribueren: de hoofdrail ontvangt inkomende stroom van een transformator of generator en distribueert deze vervolgens naar meerdere uitgaande feeders. Elke feeder kan onafhankelijk worden geschakeld.

2. Beschermen tegen elektrische storingen – Geïntegreerde vacuümstroomonderbrekers (gehuisvest in een verwijderbare handkar) schakelen automatisch binnen milliseconden uit bij het detecteren van overbelasting, kortsluiting of aardfoutomstandigheden. Stroomtransformatoren detecteren de fout; beveiligingsrelais initiëren het uitschakelcommando.

3. Isoleer apparatuur voor onderhoud – De handkar kan in een "losgekoppelde" positie worden gezet, waardoor een zichtbare luchtspleet ontstaat tussen de onderbreker en de vaste primaire contacten. De luiken sluiten automatisch over de onder spanning staande vaste contacten, waardoor een veilige inspectie van de onderbreker mogelijk is zonder de gehele stroomrail spanningsloos te maken.

4. Zorg voor real-time meting en monitoring – Stroomtransformatoren (CT's) en spanningstransformatoren (VT's) gemonteerd in het kabelcompartiment voeden signalen naar ampèremeters, voltmeters, power quality analysers en remote terminal units (RTU's).

5. Veilige aarding mogelijk maken - Een handmatig bediende aardingsschakelaar, mechanisch vergrendeld met de handkarpositie, zorgt ervoor dat de kabelzijde veilig kan worden geaard voordat onderhoudswerkzaamheden beginnen.

6. Coördineren met beveiligingsrelais: moderne, op microprocessors gebaseerde relais (optioneel) bieden bescherming tegen directionele overstroom, differentieel, beperkte aardfouten en onderbrekerstoringen. Communicatie via Modbus of IEC 61850 maakt integratie in SCADA-systemen mogelijk.

In wezen is de KYN luchtgeïsoleerde hoogspanningspaneelschakelaar het werkpaard van middenspanningsnetwerken: robuust, transparant (luchtgeïsoleerd zodat u kunt zien wat er gebeurt) en economisch voor binneninstallaties.

Productparameters

Productvoordelen

1. Echte met metaal beklede constructie met compartimentering

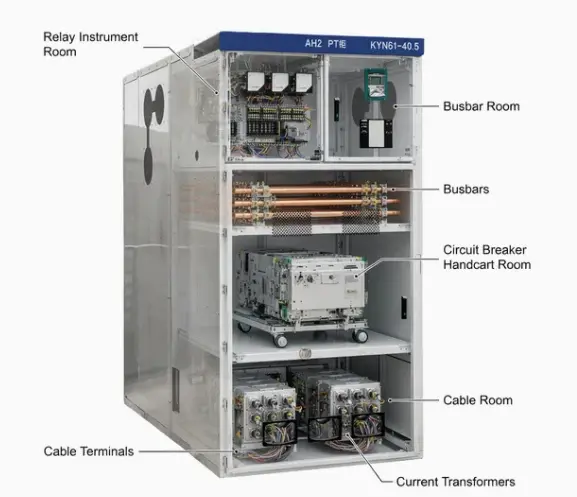

Onze KYN-schakelapparatuur verdeelt het paneel in vier volledig gescheiden compartimenten:

● Railcompartiment (boven achter)

● Breaker handkarcompartiment (middenvoor)

● Kabelcompartiment (onderaan achterzijde)

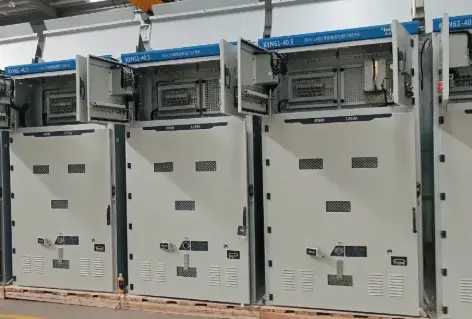

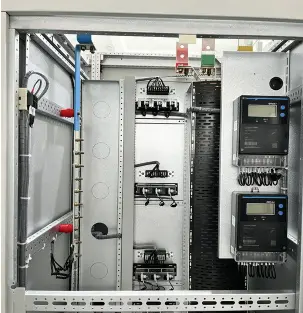

● Laagspanningsinstrumentencompartiment (bovenaan voorzijde)

Elk compartiment is gescheiden door 3 mm dikke gegalvaniseerde stalen barrières met vastgeschroefde toegangsdeksels. Deze segregatie zorgt voor:

● Foutbeheersing: als er in één compartiment een interne vlamboog ontstaat, kan deze zich niet verspreiden naar aangrenzende compartimenten. Ons ontwerp heeft de IAC AFLR-tests tot 40 kA gedurende 1 seconde doorstaan.

● Personeelsveiligheid – Operators kunnen de deur van het brekercompartiment openen voor toegang met handkarren, terwijl de rails onder spanning blijven staan, maar volledig zijn ingesloten achter vaste stalen barrières.

● Parallel onderhoud – De werkzaamheden aan de kabelafsluiting kunnen doorgaan terwijl er onderhoud aan het onderbrekercompartiment wordt uitgevoerd.

2. Automatische rolluiken voor live-contactbeveiliging

Wanneer de handkar van aangesloten naar testpositie beweegt, schuiven RVS luiken automatisch over de vaste primaire contacten (lijn- en lastzijde). Belangrijkste kenmerken:

● Materiaal – 3 mm dik roestvrij staal (geen aluminium of plastic)

● Bediening – veeraangedreven, fail-safe (luiken sluiten zelfs als de veer van het mechanisme breekt – zwaartekracht helpt)

● Interlock – De luiken kunnen niet handmatig worden geopend, tenzij de handkar wordt verwijderd en een speciaal ontgrendelingsgereedschap wordt gebruikt (voorkomt ongeautoriseerde toegang)

● Isolatie – De luiken zijn aan de achterzijde bedekt met 2 mm isolerende epoxy om geïnduceerde spanningen te voorkomen

3. Luchtisolatie – Geen SF6-gas

In tegenstelling tot gasgeïsoleerde schakelapparatuur (GIS), gebruikt de KYN hoogspannings-luchtgeïsoleerde paneelschakelapparatuur alleen atmosferische lucht als isolatiemedium. Dit levert meerdere voordelen op:

● Geen uitstoot van broeikasgassen – SF6 heeft een aardopwarmingsvermogen dat 23.500 maal groter is dan dat van CO2. Regelgevers in de EU en veel Amerikaanse staten beperken het gebruik van SF6. Luchtgeïsoleerde KYN is de toekomstbestendige keuze.

● Geen gasverwerkingsapparatuur vereist – GIS heeft dure gaskarren, manometers, lekdetectoren en gecertificeerde technici nodig voor het bijvullen. KYN heeft dit allemaal niet nodig.

● Visueel verifieerbare luchtspleten – Operators kunnen de open contacten of de opening tussen de handkar en de vaste contacten zien. SF6-apparatuur verbergt alles achter afgesloten behuizingen.

● Lagere levenscycluskosten: geen gas bijvullen, geen periodieke vochttesten, geen vervanging van afdichtingen. Lucht is gratis.

5. Hoge kortsluitvastheid

OnsKYN-schakelapparatuurbereikt:

● Nominale kortstondige weerstandsstroom – Tot 50 kA gedurende 3 seconden

● Nominale piekstroom – Tot 125 kA

● Interne boogclassificatie – IAC AFLR 40kA/1s (toegankelijk voorkant, zijkant, achterkant)

Deze waarden overtreffen de typische elektriciteitsvereisten (meestal 25 kA of 31,5 kA gedurende 3 seconden). Het hoge weerstandsvermogen komt van:

● Dubbelgevouwen 2,5 mm railsteunbeugels

● Verzilverde koperen rails met een boutkoppel van minimaal 70 Nm

● Geïsoleerde railkokers om fase-naar-fase-overslag bij trillingen te voorkomen.

Producteigenschappen

Productiedetails

Frame en behuizing

1. Materiaal: 2,5 mm koudgewalst stalen frame; Compartimentbarrières van 3,0 mm

2. Vormen: lasergesneden, CNC-geponst, robotachtig MIG-gelast

3. Coating: proces in negen stappen – E-coat primer + polyester poedercoating, dikte 100-120 μm. Zoutnevel >1000 uur

4. Kleur: RAL 7035 (lichtgrijs) standaard

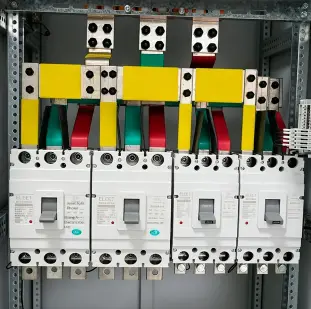

Busbar-systeem

1. Koper: 99,95% E-Cu, geleidbaarheid ≥58 MS/m

2. Verbindingen: verzilverd (10 μm) + Belleville-ringen, aangedraaid tot 70 Nm met rode verfmarkering

3. Isolatie: krimpkous, vlamvertragende hulzen, gedeeltelijke ontlading <5pC bij 15 kV

4. Ondersteuningsisolatoren: epoxy met silicavuller, kruip ≥20 mm/kV

Productie van handkarren

1. Chassis: zwart gepoedercoat; vier MoS2-nylon rollen (draagvermogen elk 500 kg)

2. Rekken: Acme-spindel, 10 slagen test-to-connected, koppel <15 Nm

3. Montage onderbreker: Direct vastgeschroefd voor Lugao VCB of ABB VD4/Siemens 3AH

4. Hulpcontacten: 8NO+8NC, zilver-nikkel, 10A bij 250V AC

Verpakking, verzending en after-sales service

Verpakking en verzending

Elke KYN luchtgeïsoleerde, met metaal beklede schakelkast wordt beschermd met vochtbestendige film, schuim of hoekbeschermers en verpakt in houten exportkisten of versterkte pallets volgens de verzendvereisten. Handkarren, instrumenten en accessoires met vacuümstroomonderbrekers kunnen worden vastgezet of afzonderlijk worden beschermd om beweging tijdens transport te verminderen. Verzending kan worden geregeld via zeevracht of vervoer over land, afhankelijk van de projectbestemming.

After-sales service

Lugaobiedt technische ondersteuning voor installatie, inbedrijfstelling en bediening volgens de bevestigde orderovereenkomst. Elektrische tekeningen, secundaire bedradingsschema's, bedieningsinstructies en routinetestrapporten kunnen vóór verzending worden verstrekt. Garantievoorwaarden en ondersteuning voor reserveonderdelen worden geleverd volgens het contract en de bevestigde technische overeenkomst.
