35kV KYN-onderstation Gepantserd uittrekbaar type schakelmateriaal

Wat is deze apparatuur?

Het gepantserde uittrekbare schakelapparaat van het 35 kV KYN-onderstation is een in de fabriek gemonteerde, met metaal omsloten,hoogspanningsschakelaars voor binnenshuisontworpen voor driefasige wisselstroomsystemen van 40,5 kV (nominaal 35 kV). Het behoort tot de KYN-serie en wordt gebruikt in onderstations van nutsvoorzieningen, industriële energiecentrales, grote commerciële complexen en verzamelstations voor hernieuwbare energie.

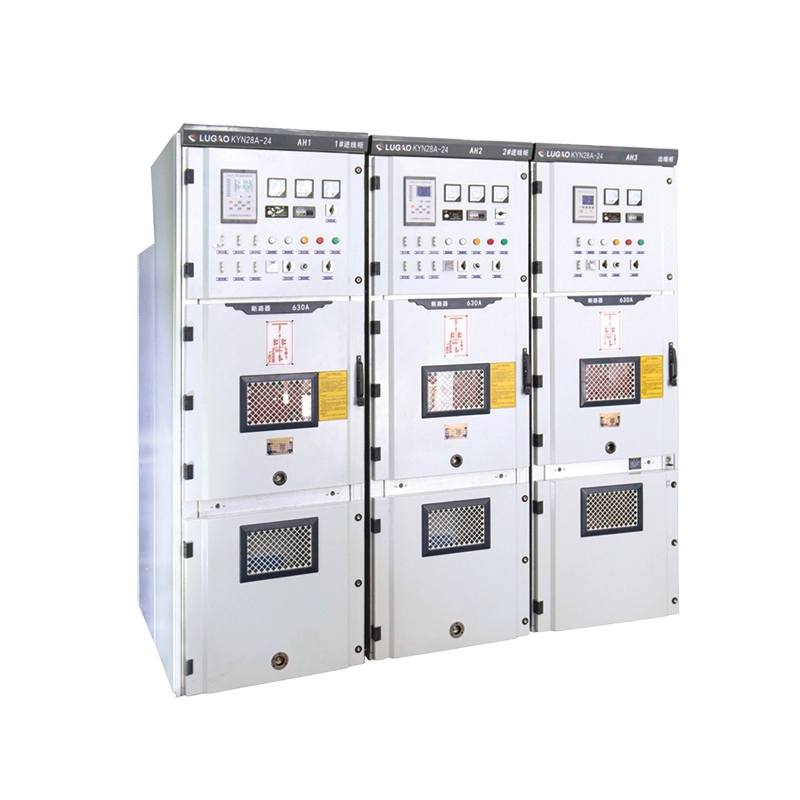

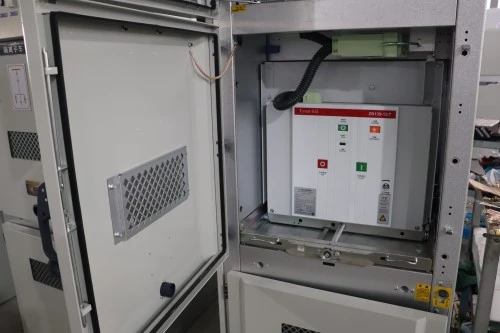

In tegenstelling tot schakelapparatuur van het vaste type waarbij de onderbrekers op hun plaats zijn vastgeschroefd, beschikt dit gepantserde, uittrekbare type over een bewegende onderbrekerwagen die in drie verschillende posities kan worden gerold: in werking, test/geïsoleerd en teruggetrokken. Dankzij dit ontwerp kan een defecte onderbreker binnen enkele minuten worden vervangen zonder dat de gehele stroomrail wordt uitgeschakeld – een cruciaal voordeel voor een continue stroomvoorziening.

Wat doet het?

De kernfunctie van deze apparatuur is het ontvangen van binnenkomende 35 kV-stroom van een transformator of bovenleiding, het beschermen van het stroomafwaartse netwerk met stroomonderbrekers en het distribueren van elektriciteit naar uitgaande feeders zoals middenspanningsmotoren, secundaire transformatoren, condensatorbanken of grote industriële belastingen. Het gepantserde uittrekbare schakelapparaat van het KYN-onderstation van 35 kV biedt ook:

● Isolatie – Zichtbare ontkoppeling voor veilig onderhoud

● Beveiliging – Overstroom, aardfout en kortsluiting via relais of IED's

● Metering – Spannings- en stroommeting voor substation SCADA

● In elkaar grijpend – Mechanisch vijf-preventiesysteem om menselijke fouten te elimineren

Uitsplitsing van modelcodes

Producteigenschap en toepassing

Producteigenschap

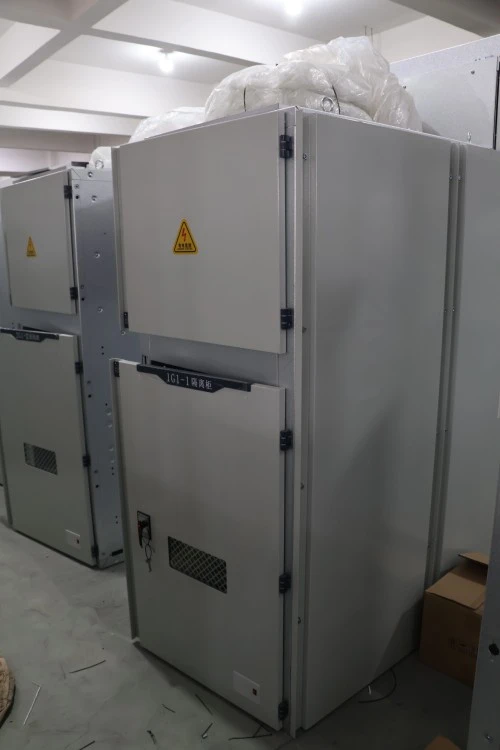

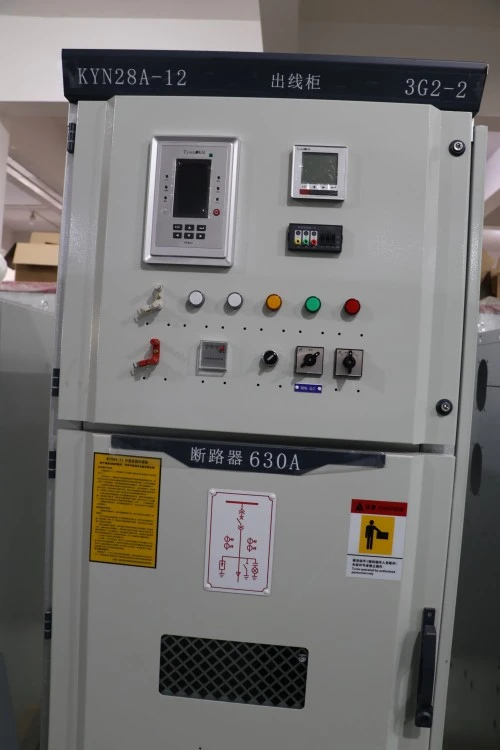

Kenmerk 1: Echte gepantserde uittrekbare constructie

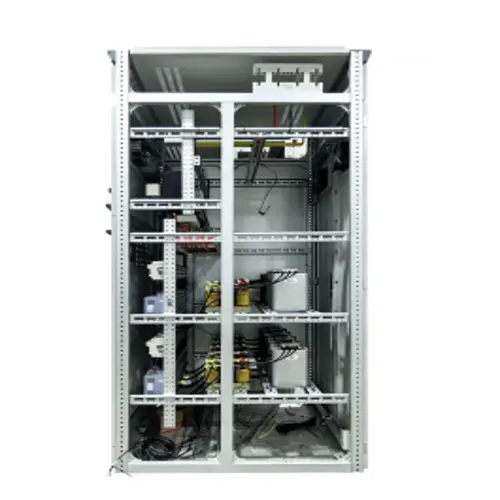

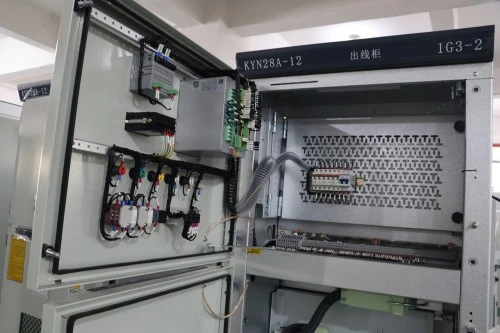

Het uittrekbare, met metaal omsloten schakelapparaat beschikt over afzonderlijke compartimenten van staalplaat voor de onderbreker, stroomrail, kabelafsluiting en laagspanningsregeling. Elk compartiment is geaard en geïsoleerd tegen vlamboogvoortplanting.

Kenmerk 2: Mechanische vergrendeling met vijf preventieve maatregelen

Het vijf-preventiesysteem is volledig mechanisch en niet software-afhankelijk. Het voorkomt fysiek:

1. Sluit de onderbreker terwijl de aardingsschakelaar gesloten is

2. Het openen van de voorklep terwijl de onderbreker gesloten is

3. Verplaats de onderbreker tussen posities wanneer deze onder spanning staat

4. Aardingsschakelaar bedienen met stroomvoerende geleiders

5. Sluitschakelaar zonder stuurstroom

Functie 3: Hoge boogfoutbeheersing

Interne boogclassificatie (IAC) getest tot 31,5 kA gedurende 1 seconde. Boogflappen leiden de druk naar boven en weg van de operators.

Kenmerk 4: Betrouwbaarheid van hoogspanningsisolatie

De afstanden tussen fase en fase en tussen fase en grond overschrijden de minimumvereisten van IEC 62271-200. Alle rails zijn warmtekrimpend geïsoleerd of afgedekt met een anti-corona-afscherming.

Functie 5: Intelligente bewaking en bediening op afstand

Standaard IED (intelligent elektronisch apparaat) met RS485/Modbus- of IEC 61850 GOOSE-berichten. Realtime monitoring van de positie van de onderbreker, de status van de veerbelasting, SF6 (indien gebruikt), temperatuur en gedeeltelijke ontlading.

Productspecificaties

Waarom kiezen voor Lugao Power Co., Ltd. boven concurrenten?

Waarom klanten herhaaldelijk voor ons kiezen:

We bezuinigen niet op isolatiespeling, railmateriaal of in elkaar grijpende robuustheid. Elke KYN-schakelapparatuur die onze fabriek verlaat, ondergaat een volledige 95 kV-bestendigheidstest – geen "routinematige" test met verlaagde spanning. We bieden ook paneelspecifieke bedradingsschema's in CAD en PDF, geen generieke sjablonen.

Verpakking, levering en after-sales service

Verpakking

Elk 35kV KYN onderstation gepantserd uittrekbaar schakelpaneel is verpakt in VCI antiroestpapier + plastic film

1. Vervolgens ingesloten in een begassing-gecertificeerde multiplexkist met schuimvulling op alle hoeken en randen

2. De sloopwagen wordt in uitgetrokken positie verzonden, vergrendeld met transportbeugels

3. De rails worden gedemonteerd, afzonderlijk verpakt en voorzien van een label met fase- en paneelnummer

4. Secundaire stekkers, rekhandgrepen, aardingssleutels en reservezekeringen verpakt in een weerbestendige accessoiredoos in het laagspanningscompartiment

5. Silicagel-droogmiddelzakjes toegevoegd voor vochtgevoelige zendingen (zeevracht)

Verzending

1. Zeevracht: 40ft HC-container biedt plaats aan 6–8 panelen (afhankelijk van afmetingen)

2. Landvracht: dieplader met trillingsdempende airbags en omsnoeringsbanden

3. Incoterms: EXW (fabriek), FOB-ningbo

4. Documentatie meegeleverd bij verzending

5. Overzichtstekening (as-built)

6. Eénlijnig schema met paneelnummering

7. Bedradingsschema (A3-formaat, gelamineerd)

8. Stuklijst (onderbrekers, CT's, VT's, relais)

9. Routinetestrapport (ondertekend door QA)

10. Handleiding (Engels of lokale taal)

11. Vergrendelingsmatrix en sleutelschema (indien sleutelvergrendeling gebruikt)

Serviceverplichting na verkoop

1. Garantieperiode: 12 maanden vanaf de datum van verzending (verlengbaar tot 24 of 36 maanden met betaald servicecontract)

2. Technische ondersteuning: levenslang gratis advies op afstand. Onze technici beoordelen uw enkelleidingsschema en relaisinstellingen vóór levering.

3. Buitendienst: toezicht op de installatie, hulp bij inbedrijfstelling, foutdiagnose. Gratis tijdens de garantieperiode (reis- en verblijfskosten tegen kostprijs). Na garantie, berekend tegen dagtarief + onderdelen.

4. Levering van reserveonderdelen: onderbrekerwagens, primaire contacten, secundaire stekkers, handgrepen voor stellingen, aardingsschakelaars, temperatuurregelaars en onderling verbonden componenten worden op voorraad gehouden. Verzending de volgende dag via DHL/FedEx voor kritieke reserveonderdelen.

Veelgestelde vragen

Vraag 1: Kan het gepantserde uittrekbare schakelapparaat van het 35 kV KYN-onderstation buitenshuis worden gebruikt in een compact onderstation?

A: Standaard: IP4X (alleen binnenshuis).

Optie: IP54 buitenbehuizing met weerbestendig dak en geforceerde ventilatie, met meerdere panelen.

Actie: Geef bij het aanvragen van een offerte ‘buiten’ op.

Vraag 2: Hoe kan ik de vijf-preventie-vergrendeling verifiëren voordat ik de spanning inschakel?

A: Volg de stapsgewijze test in de handleiding (basistest: 10 min).

Belangrijke controles: onderbreker open + aarding gesloten → moet het inschuiven blokkeren. Onderbreker gesloten → voordeur moet op slot blijven.

Aanbeveling: Test tijdens de inbedrijfstelling en elke 6 maanden.

Vraag 3: Levensduur van primaire ontkoppelingscontacten en vervangingsindicator?

A: Verzilverde koperen contacten: geschikt voor 5.000 schakelingen.

Slijtage-indicator: rode lijn zichtbaar op contactvinger → vervangen.

Typisch onderstation (eenmalig/jaarlijks): gaat meer dan 30 jaar mee. Frequent gebruik (boogovens): jaarlijks de contactweerstand meten.
