HXGN luchtgeïsoleerde hoofdunit met afgedichte ring

"H" - kastvormige behuizing,

"X" - ringnetwerk,

"G" — luchtgeïsoleerd,

"N" — binnen

HXGN luchtgeïsoleerde metalen schakelinstallatie met afgedichte ringhoofdeenheid, ontworpen voor 6kV–24kV ringhoofd- en radiale distributiesystemen. In tegenstelling totSF6-geïsoleerdRMU's gebruikt deze eenheid lucht als het belangrijkste diëlektrische medium, waarbij alle onder spanning staande delen zijn ingesloten in een afgedichte, tegen stof beschermde metalen kast.

Wat doet het?

1. Verbindt en isoleert stroomlussen in secundaire distributie

2. Beveiligt distributietransformatoren via lastscheidingsschakelaars en zekeringcombinaties

3. Biedt zichtbare isolatieopeningen voor veilig onderhoud

4. Dient als een economisch alternatief voor gasgeïsoleerde schakelapparatuur

De HXGN luchtgeïsoleerde hoofdunit met afgedichte ring wordt veel gebruikt in toepassingen waarSF6-gasis beperkt, waar frequente zichtbare ontkoppeling vereist is, of waar budgetbeperkingen de voorkeur geven aan een bewezen, eenvoudige technologie zonder de veiligheid in gevaar te brengen.

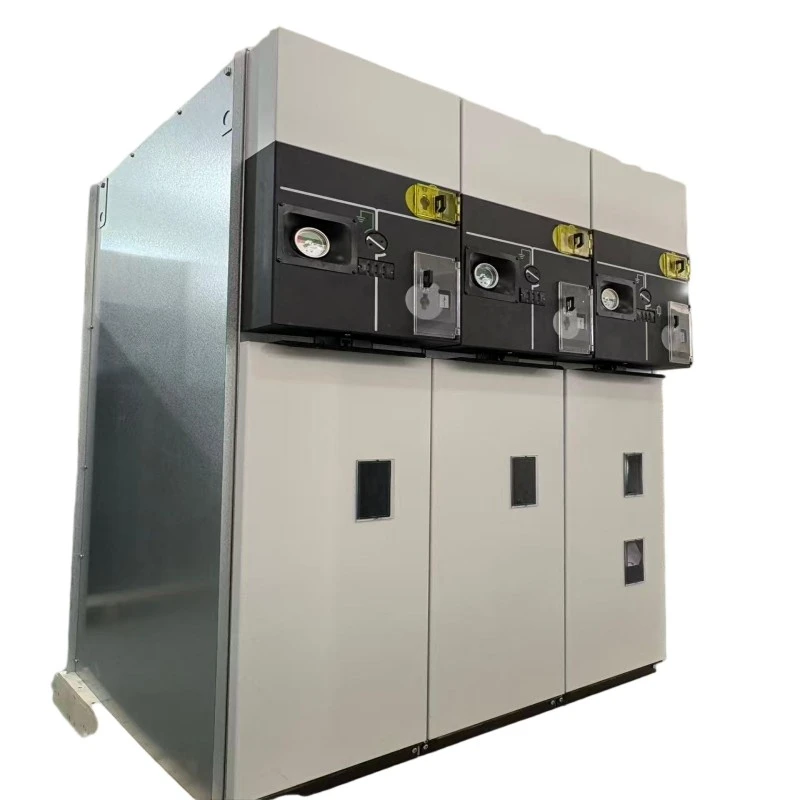

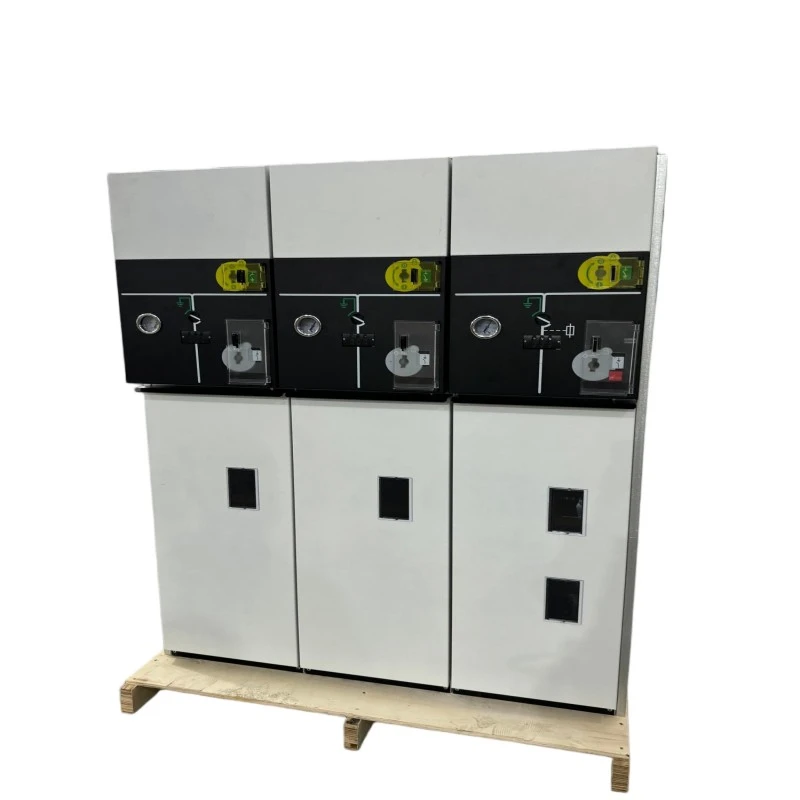

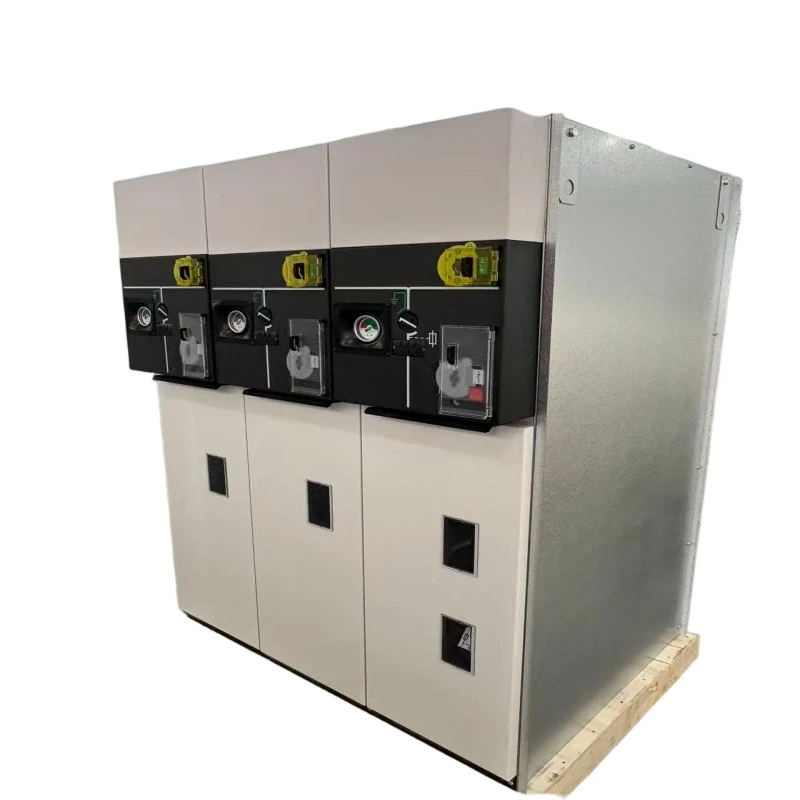

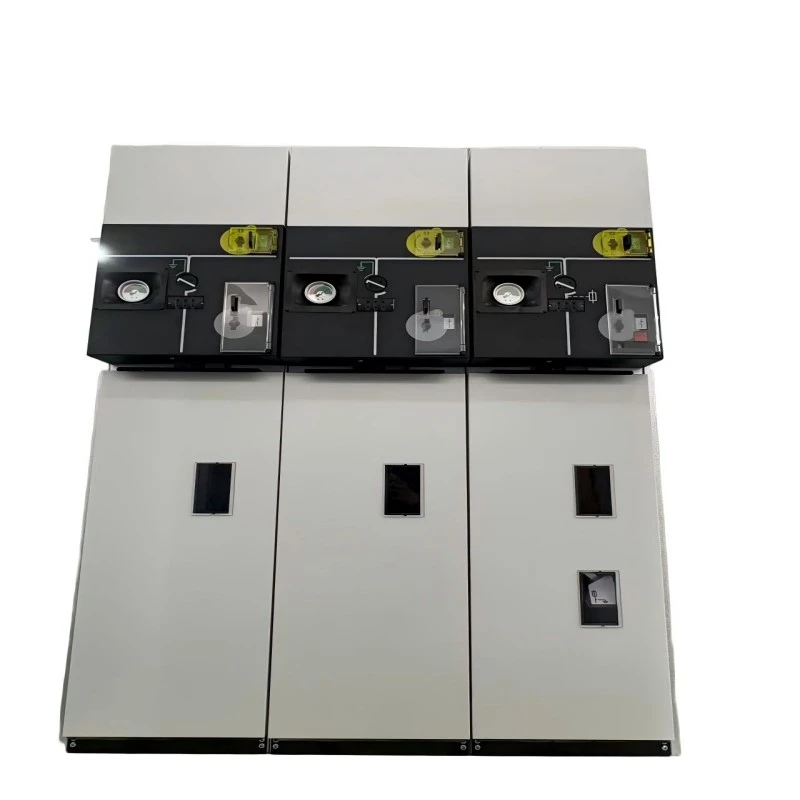

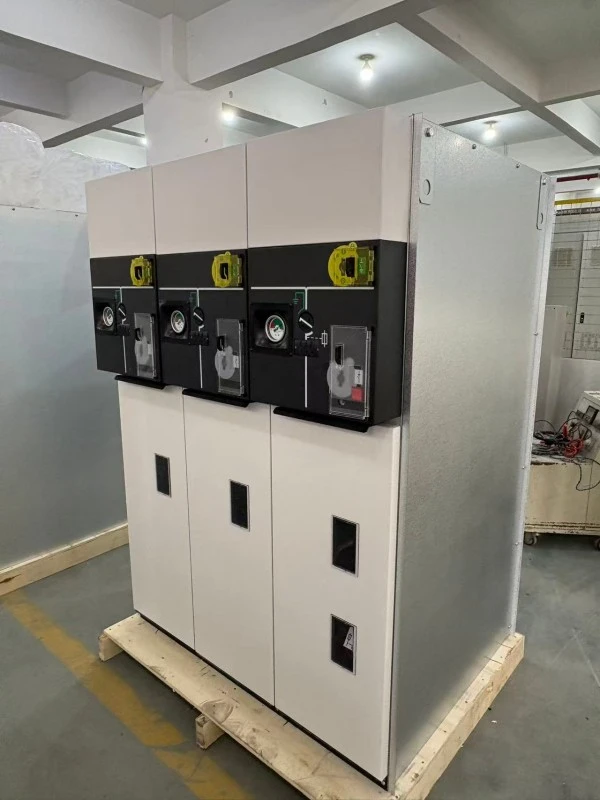

Productbeschrijving

Onze HXGN luchtgeïsoleerde hoofdunit met afgedichte ring is een luchtgeïsoleerde ringhoofdunit van de volgende generatie, ontworpen voor installatie binnenshuis in onderstations, industriële installaties, commerciële gebouwen en elektriciteitsdistributienetwerken op het platteland. De nominale spanning varieert van 6 kV tot 24 kV, met een nominale stroom van 630 A voor hoofdrails en 125 A voor met zekeringen beveiligde transformatorcircuits.

Belangrijkste technische kenmerken:

1. Luchtisolatie met geoptimaliseerde fase-afstand en geïsoleerde barrières

2. Afgedicht behuizingsontwerp (IP3X of IP4X) om het binnendringen van stof en knaagdieren te voorkomen

3. Driestandenlastscheidingsschakelaar (gesloten/open/geaard) met zichtbare onderbreking

4. Geïntegreerde stroombegrenzende zekeringbeveiliging voor transformatoren (tot 125A)

5. Optionele vacuümstroomonderbrekermodule ter bescherming van de feeder

6. Mechanische vergrendelingen voorkomen onjuiste bediening

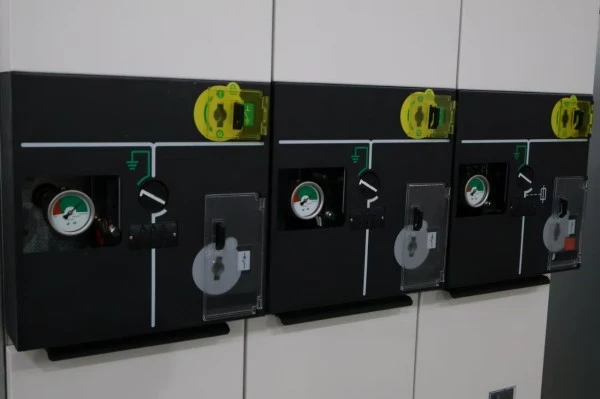

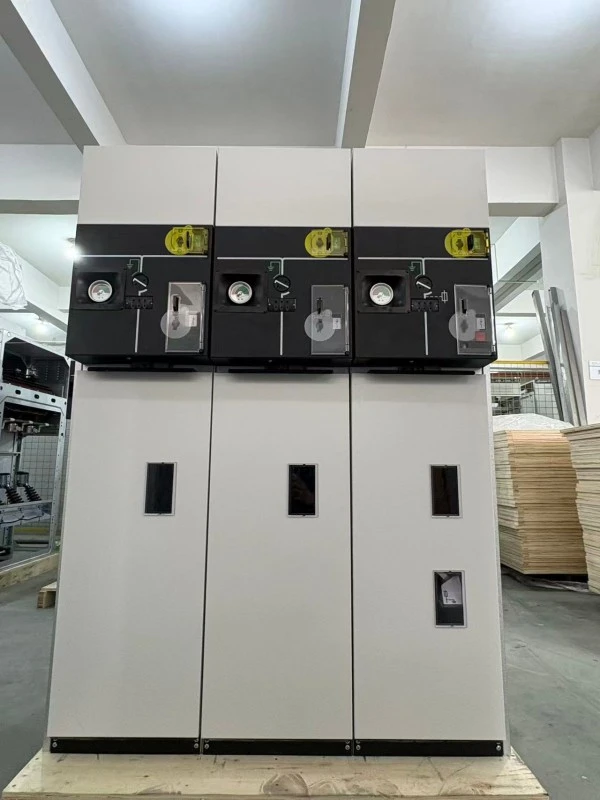

7. Mimic-bus op voorpaneel met duidelijke positie-indicatie

De HXGN luchtgeïsoleerde hoofdunit met afgedichte ring heeft een transparant, eenvoudig te inspecteren ontwerp: operators kunnen de open positie van de lastschakelaar visueel bevestigen, een functie die zeer gewaardeerd wordt tijdens onderhoud en lockout/tagout-procedures. Er is geen speciale gasbehandelingsapparatuur vereist voor installatie of buitenbedrijfstelling.

Productparameter (specificatie)

Producteigenschap en toepassing

Belangrijkste kenmerken

● SF6-vrij en milieuvriendelijk---Gebruikt alleen lucht als isolatiemedium, geen uitstoot van broeikasgassen.

● Zichtbare breuk --- De lastscheidingsschakelaar zorgt voor een duidelijk zichtbare isolatieopening, wat de veiligheidsprocedures vereenvoudigt.

● Afgedicht tegen stof en knaagdieren --- Behuizing voldoet aan IP3X of IP4X, waardoor veelvoorkomende oorzaken van storingen in luchtgeïsoleerde schakelapparatuur worden voorkomen.

● Compacte voetafdruk --- Unitbreedte doorgaans 500 --- 600 mm, geschikt voor binnenstations met beperkte ruimte.

● Kosteneffectief --- Lagere initiële investering vergeleken met SF6 of solide geïsoleerde RMU's.

● Eenvoudig onderhoud --- Geen controle of bijvullen van de gasdruk nodig; alleen visuele inspectie en contactreiniging.

● Vergrendelingsveiligheid --- Mechanische vergrendelingen voorkomen dat de aardingsschakelaar wordt gesloten terwijl de belastingsschakelaar gesloten is.

Toepassingsscenario's

● Elektriciteitsnetten op het platteland en in de steden

● Industriële faciliteiten --- Fabrieken, mijnbouwlocaties, cementfabrieken (met stofbescherming)

● Commerciële gebouwen --- Winkelcentra, kantoorcomplexen, hotels

● Kleine tot middelgrote onderstations --- 6kV-24kV distributieknooppunten

● Hernieuwbare energie---Kleine waterkracht, biomassa en gedistribueerde zonne-energie (binneninstallatie)

● Retrofitprojecten --- Vervanging van verouderde luchtgeïsoleerde schakelapparatuur door moderne afgedichte eenheden

Vraag en antwoord

Vraag 1: Hoe presteert de HXGN luchtgeïsoleerde hoofdunit met afgedichte ring in stoffige omgevingen zoals cementfabrieken of graansilo's?

EEN: Uitstekend. De HXGN luchtgeïsoleerde hoofdunit met afgedichte ring beschikt standaard over een volledig afgedichte behuizing met IP3X-classificatie (IP4X optioneel), wat betekent dat er geen stofdeeltjes groter dan 2,5 mm of 1 mm kunnen binnendringen. Dit voorkomt tracking en flashovers die vaak voorkomen in open luchtgeïsoleerde schakelapparatuur. Wij raden de IP4X-versie aan voor gebieden met veel stof, samen met periodieke externe kastreiniging.

Vraag 2: Is luchtisolatie betrouwbaar in kustgebieden met een hoge luchtvochtigheid?

A: Ja, met het juiste ontwerp. Onze HXGN luchtgeïsoleerde hoofdunit met afgedichte ring maakt gebruik van hydrofobe geïsoleerde barrières en de kruipafstand is verlengd tot 240 mm (voor 12 kV) en 360 mm (voor 24 kV). Bovendien voorkomt de afgedichte behuizing vochtige luchtcirculatie en kunnen optionele anticondensatieverwarmers in het kabelcompartiment worden geïnstalleerd. We hebben met succes honderden eenheden ingezet in de zuidelijke kustprovincies met een jaarlijkse luchtvochtigheid van meer dan 90%.

Vraag 3: Hoe verhoudt dit product zich tot een SF6-geïsoleerde RMU?

A: SF6 RMU is compacter en volledig afgedicht, maar vereist gasverwerking en heeft hogere initiële kosten. De HXGN luchtgeïsoleerde hoofdunit met afgedichte ring is groter, maar biedt:

● Lagere initiële aankoopprijs (biedt doorgaans een lagere initiële investering aan dan vergelijkbare SF6-geïsoleerde oplossingen, afhankelijk van de configuratie en projectvereisten.)

● Geen zorgen over gaslekken

● Zichtbare ontkoppeling voor veiliger onderhoud

● Gemakkelijkere buitenbedrijfstelling en verwijdering

Voor klanten die prioriteit geven aan lage levenscycluskosten en impact op het milieu zonder extreme ruimtebeperkingen, is de HXGN een ideale keuze.

Vraag 4: Welke zekeringen zijn compatibel met uw HXGN RMU?

A: Ons zekeringcompartiment accepteert standaard DIN 43625 of BS 2692 stroombegrenzende hoogspanningszekeringen. Wij kunnen zekeringen leveren die zijn afgestemd op de beveiligingsvereisten van uw transformator (doorgaans 6,3 A tot 125 A). De werking van de zekeringspin is mechanisch gekoppeld aan de driestandenschakelaar voor eenfasige foutbeveiliging.

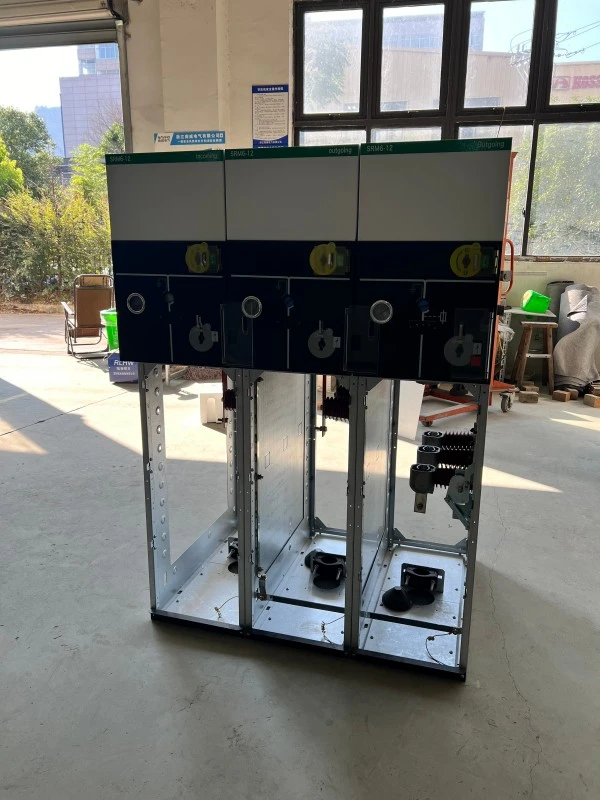

Productiedetails

Behuizing en afdichting

De HXGN luchtgeïsoleerde hoofdunit met afgedichte ring is voorzien van een 2,0 mm dikke behuizing van koudgewalst staal of optioneel roestvrij staal, afgewerkt met elektrostatische poedercoating (minimaal 80 μm dik, RAL 7035 lichtgrijs). De coating doorstaat een zoutsproeitest van 500 uur. De afdichting wordt bereikt door pakkingen van polyurethaanschuim op alle deuren en panelen, waardoor IP3X-bescherming wordt gegarandeerd. Kabelcompartimenten zijn afzonderlijk afgedicht van het hoofdschakelaarcompartiment om boogvoortplanting te voorkomen.

Ontwerp met lastscheidingsschakelaar

De lastscheidingsschakelaar met drie standen is van het roterende bladtype met zelfreinigende verzilverde contacten. De boogdovende kamer maakt gebruik van een magnetisch uitblaasprincipe in combinatie met geïsoleerde booggoten, waardoor een belastingsstroom tot 630 A kan worden onderbroken en de laadstroom van de kabel (tot 10 A) kan worden gemaakt/verbroken. De schakelaar heeft twee zichtbare breekposities (open en geaard) en één gesloten positie – allemaal duidelijk aangegeven op het nabootsingspaneel aan de voorkant.

Zekeringcombinatie-eenheid

Voor transformatorbescherming integreert onze HXGN luchtgeïsoleerde Sealed Ring-hoofdeenheid een zekeringcompartiment met een door een slagpin bediend uitschakelmechanisme. Wanneer één fasezekering in werking treedt, activeert de slagpin mechanisch de lastscheidingsschakelaar om alle drie fasen te openen, waardoor eenfasige werking wordt voorkomen. Het zekeringencompartiment is vergrendeld met de aardingsschakelaar; het compartiment kan alleen worden geopend als de belastingsschakelaar open is en de aardingsschakelaar gesloten is.

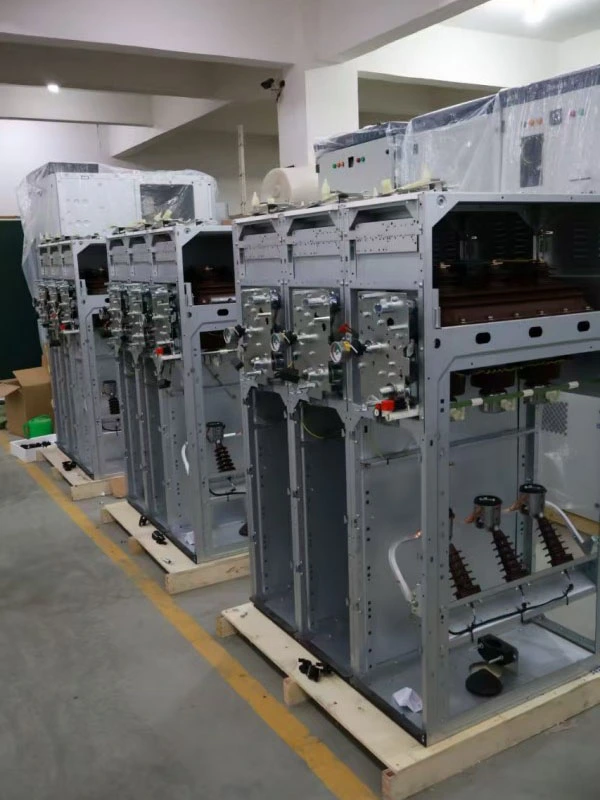

Isolatiesysteem

Alle rails en aansluitingen zijn geïsoleerd met krimpkous (type met kruipversterking) of epoxypoedercoating. Fasebarrières zijn gemaakt van DMC (dough moulding compound) of SMC (sheet moulding compound) met een boogweerstand van klasse 1 volgens IEC 60243. De minimale luchtafstand is:

● 12 kV: 125 mm tussen fasen, 100 mm tot aarde

● 24kV: 220 mm tussen fasen, 180 mm tot aarde

Kwaliteits- en testgarantie

Elke HXGN luchtgeïsoleerde hoofdunit met afgedichte ring ondergaat vóór levering routinetests:

● Weerstandsmeting hoofdcircuit (micro-ohmmeter)

● Voedingsfrequentie is bestand tegen spanning (42 kV/1min voor 12 kV, 65 kV/1 min voor 24 kV)

● Weerstandstest voor geïnduceerde spanning

● Mechanische werkingstest (200 cycli voor elke schakelaar)

● Isolatietest hulpcircuit (2kV/1min)

● Verificatie van behuizingsbescherming (IP3X- of IP4X-sondetest)

● Meting van gedeeltelijke ontlading (<20pC bij 1,5× nominale spanning)

Serviceverplichting na verkoop

Garantieperiode: 12 maanden vanaf verzenddatum (verlengbaar tot 24 of 36 maanden met betaald servicecontract)

Technische ondersteuning: levenslang gratis technisch advies; reactie binnen 1 uur na melding
