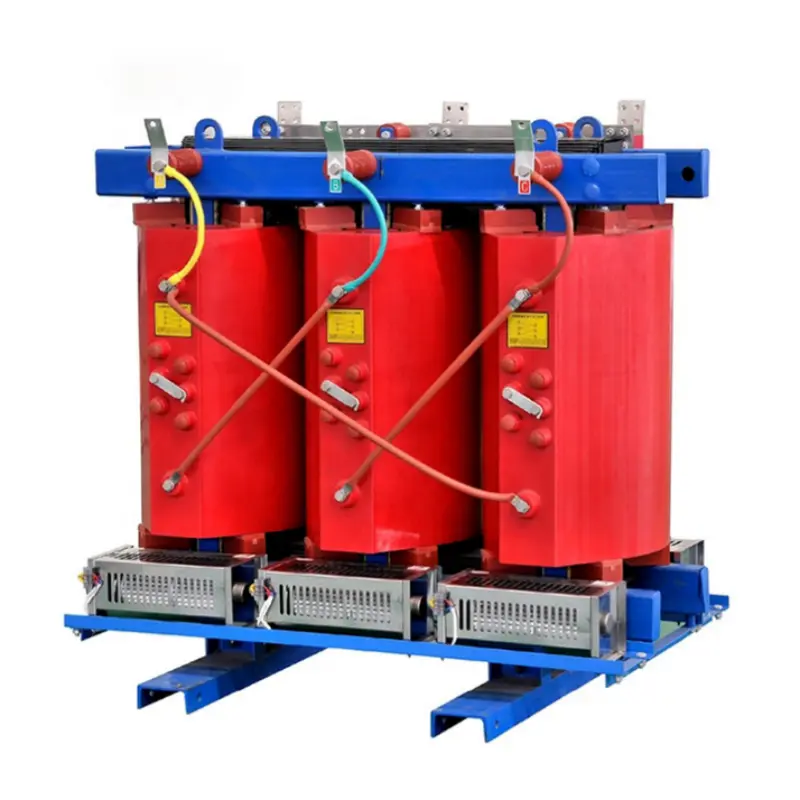

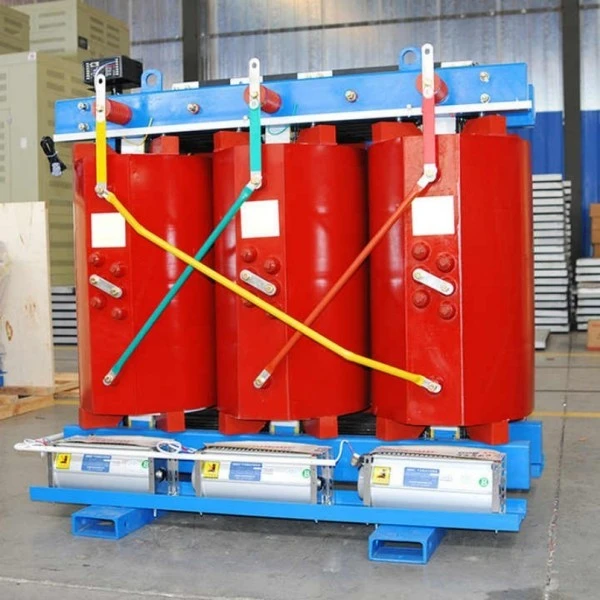

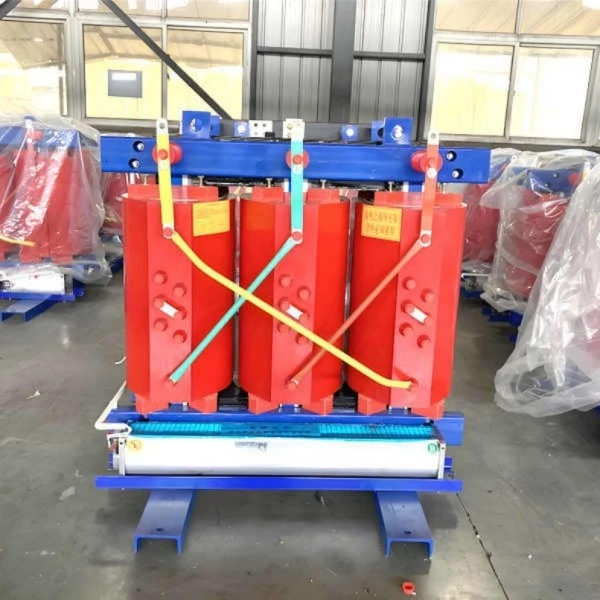

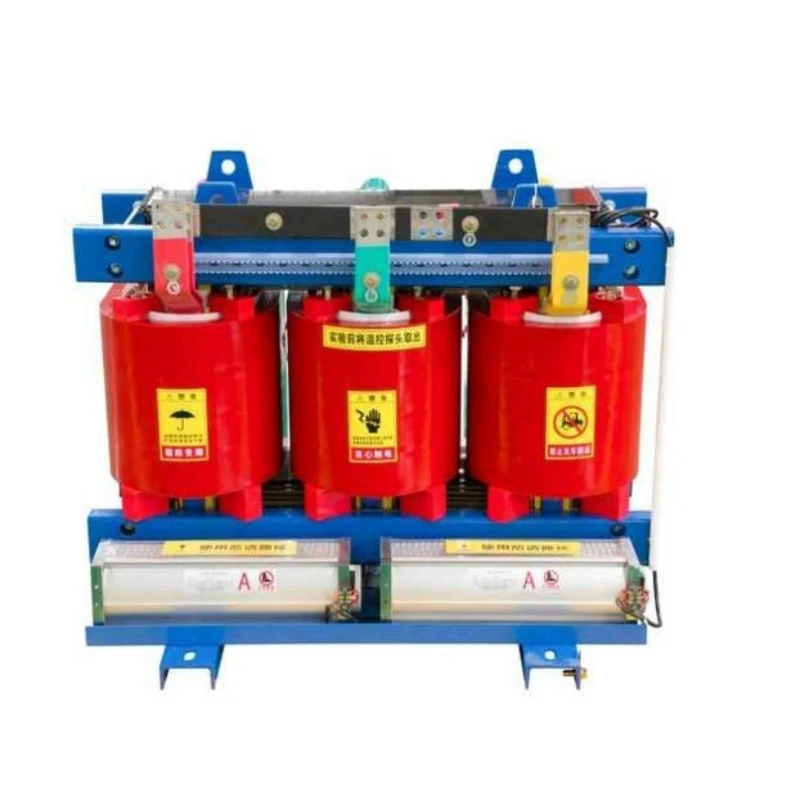

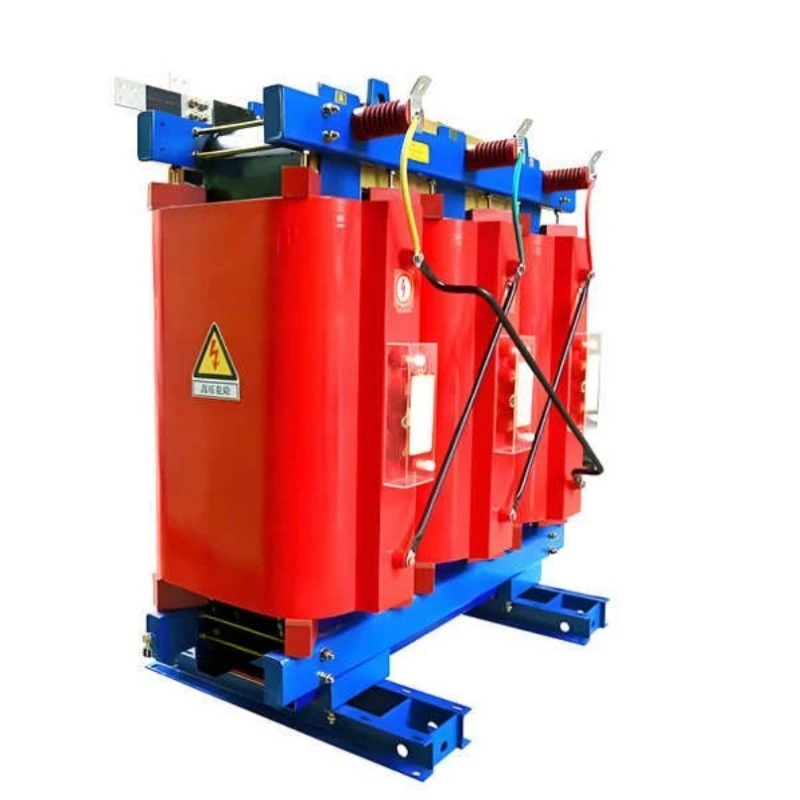

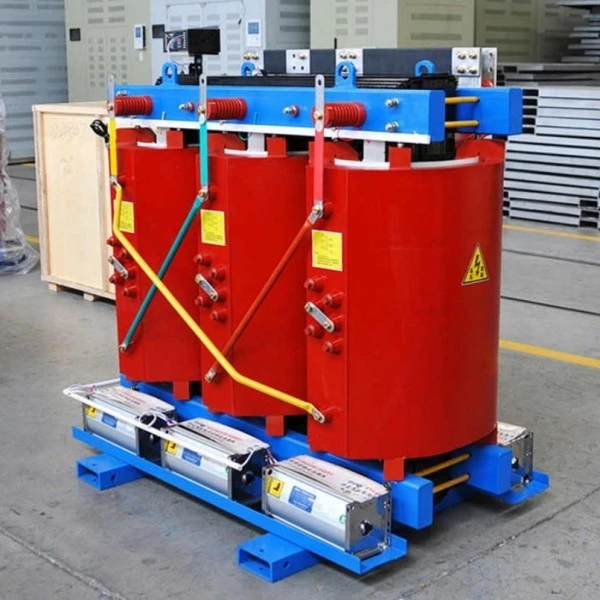

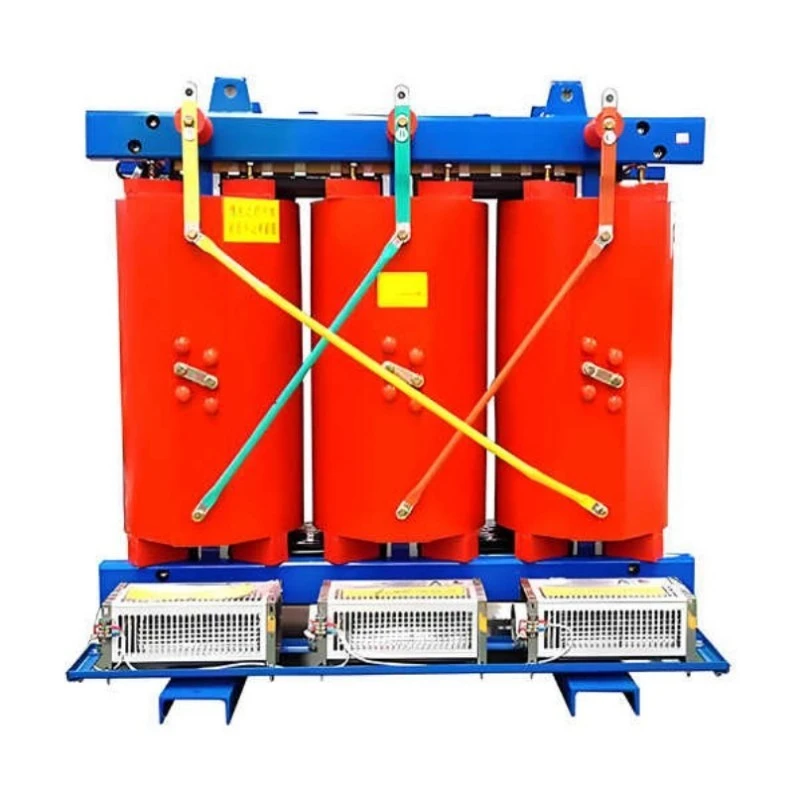

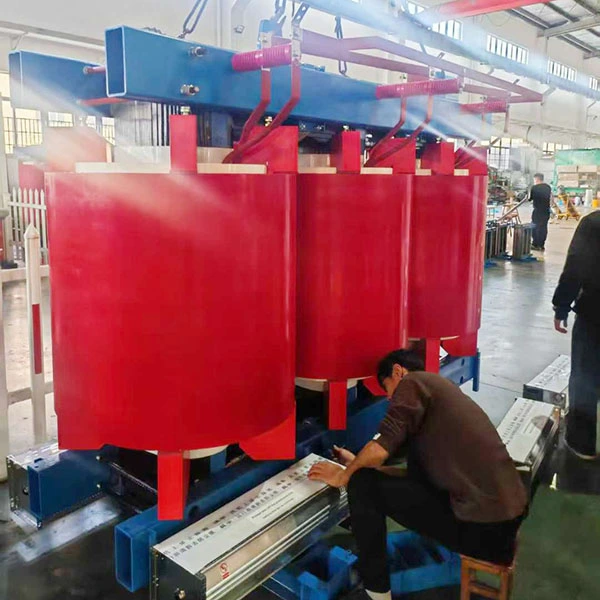

Driefasige op een pad gemonteerde automatische isolatie-droge transformator

Wat is precies een driefasige, op een pad gemonteerde droge transformator met automatische isolatie? In tegenstelling tot traditionele met olie gevulde transformatoren die een omheinde behuizing en vloeistofopvang vereisen, is deze unit een zelfgekoeld, statisch apparaat dat rechtstreeks op een betonnen ondergrond is gemonteerd. Het heeft twee cruciale functies: automatische transformatie voor spanningsregeling (omhoog of omlaag) en isolatie om een ​​galvanische barrière te creëren tussen invoer en uitvoer.

In de context van hernieuwbare energie, datacenters en industriële automatisering fungeert dit apparaat als ruisfilter. Het reinigt vervuilde stroom, elimineert neutraal-aarde-verbindingen waar nodig en biedt common-mode-ruisonderdrukking. Het "Pad Mounted"-ontwerp betekent dat hij veilig op een pad op grondniveau zit, gemakkelijk toegankelijk en toch afsluitbaar voor de veiligheid. Door te kiezen voor onze driefasige, op een pad gemonteerde, droge transformator met automatische isolatie, kiest u voor een "plug-and-play"-oplossing die de installatietijd verkort door de noodzaak van kluizen of olieopvangputten te elimineren.

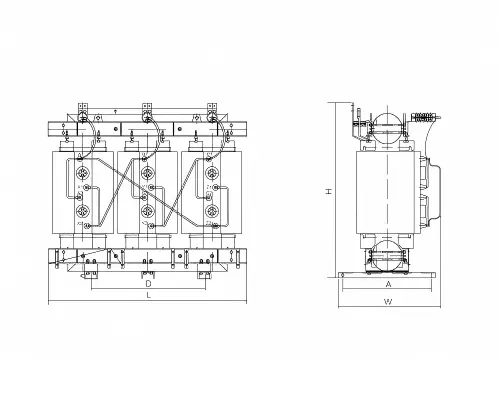

Productparameter (specificatie)

Producteigenschap en toepassing

DeDriefasige op een pad gemonteerde automatische isolatie-droge transformatoronderscheidt zich door een hoge sterkte constructie en elektrische prestaties. Dit apparaat is specifiek geoptimaliseerd voor buitenomgevingen waar vocht en stof een probleem vormen.

Belangrijkste kenmerken:

1. Auto-Isolation Hybrid: Vermindert de kVA-vereisten voor autotransformatorgedeelten, terwijl volledige isolatie voor gevoelige elektronica behouden blijft.

2. Milieuvriendelijk: Geen risico op olielekkage, waardoor het ideaal is voor ecologisch kwetsbare gebieden (in de buurt van waterreservoirs of wooncomplexen).

3. Laag geluidsniveau: het geluidsniveau wordt onder de 55 dB gehouden, waardoor een stille werking in geluidsbeperkte zones wordt gegarandeerd.

4. Hoge BIL-ratings: Bestand tegen impulsstoten als gevolg van blikseminslag, waardoor de veerkracht van het elektriciteitsnet wordt gegarandeerd.

Vraag en antwoord: Waarom kiezen voor dit specifieke ontwerp voor uw project?

Vraag: Ik ben een elektricien. Waarom zou ik een op een pad gemonteerde unit specificeren in plaats van een standaard droog type in een gebouw?

A: Veiligheid en ruimte. Een standaard droogtype is vaak voor gebruik binnenshuis. Onze driefasige, op een pad gemonteerde, automatische isolatietransformator van het droge type heeft een weerbestendige NEMA 3R-behuizing die speciaal is ontworpen voor montage op platen buitenshuis. Hiermee kunt u de transformator naar buiten verplaatsen, waardoor waardevol onroerend goed binnen uw faciliteit vrijkomt en de noodzaak voor een speciale brandwerende transformatorruimte wordt geëlimineerd. Bovendien zorgt de "automatische isolatie"-functie ervoor dat u geen twee afzonderlijke eenheden nodig hebt voor spanningsaanpassing en stroomconditionering.

Vraag: Beschermt deze transformator tegen harmonische vervorming?

EEN: Ja. Het "Isolatie"-aspect van onze driefasige, op een pad gemonteerde, droge transformator met automatische isolatie is hier cruciaal. Door de primaire en secundaire wikkelingen fysiek te scheiden (in tegenstelling tot een standaard autotransformator), creëren we een pad met hoge impedantie voor nulsequentiestromen (triplen harmonischen). Dit vangt effectief de harmonischen op die worden gegenereerd door niet-lineaire belastingen (zoals VFD's of laders) aan de belastingzijde, waardoor wordt voorkomen dat ze terugreflecteren en de elektriciteitsvoorziening verstoren.

Vraag: Kan ik dit apparaat backfeeden?

A: Hoewel dit technisch mogelijk is, adviseren wij niet om een ​​standaardunit terug te voeden zonder ons te raadplegen. Als uw toepassing omgekeerde voeding vereist (bijvoorbeeld voor het opvoeren van een generator), kan Lugao Power de tapconfiguratie en fluxdichtheid specifiek aanpassen voor omgekeerde voeding om kernverzadiging te voorkomen.

Productiedetails en kwaliteitsborging

Productietransparantie

Elke driefasige, op een pad gemonteerde automatische isolatie-droge transformator van Lugao Power ondergaat een rigoureus kwaliteitscontroleproces van 10 stappen. Wij maken gebruik van Vacuüm Druk Impregnatie (VPI) technologie. Dit proces zorgt ervoor dat de klasse H-hars elke microscopisch kleine opening in de koperen wikkelingen doordringt, wat resulteert in een vaste kern zonder holtes die bestand is tegen corrosie, vocht en gedeeltelijke ontlading.

1. Kern: Korrelgeoriënteerd siliciumstaal (MOH) met getrapte verbindingen om hysteresisverlies te verminderen.

2. Wikkeling: hoogwaardig zuurstofvrij koper (100%), nooit aluminiumvervangers.

3. Testen: 100% routinetests (wikkelweerstand, windingsverhouding, nullastverlies, Hi-Pot) en typetests met getuige beschikbaar.

Certificeringen

Alle eenheden voldoen aan:

● ISO 9001:2015 (kwaliteitsbeheer)

● IEC 60076-11 (droge transformatoren)

● ANSI/IEEE C57.12.01 (algemene vereisten)

Toepassingen en casestudies

1. Het robuuste ontwerp van de driefasige, op een pad gemonteerde, droge transformator met automatische isolatie maakt hem tot de ruggengraat van de moderne infrastructuur.

2. Hernieuwbare energie (zon/wind): Wordt gebruikt om de spanning van de omvormer te verhogen (bijvoorbeeld 380 V naar 34,5 kV) en om isolatie te bieden voor netgekoppelde systemen. Casestudies laten een vermindering van 15% zien in hinderlijke uitschakelingen dankzij onze superieure isolatie van nettransiënten.

3. EV-laadstations: Dankzij het op een pad gemonteerde ontwerp kan hij gemakkelijk aan de rand van parkeerterreinen worden geplaatst, waardoor 480V Delta-netvoeding wordt omgezet naar 208Y/120V voor niveau 2- en niveau 3-laders.

4. Datacenters: Biedt schone, geïsoleerde stroom aan IT-racks, waardoor aardlussen en common-mode-ruis die gegevens corrumperen worden geëlimineerd.

5. Industriële automatisering: voedt VFD's en PLC's in zware buitenmijnbouw- of chemische fabrieksomgevingen.

Waarom kiezen voor Lugao Power?

Onze voordelen:

1. Levertijd: Standaardmaten worden binnen 4 weken verzonden (50% sneller dan het sectorgemiddelde).

2. Seismische certificering: Units zijn verstevigd om seismische gebeurtenissen te weerstaan ​​(compatibel met IBC 2018).

3. Directe ondersteuning: u praat met onze engineers, niet met chatbots.

Veelgestelde vragen:

Vraag: Wat is de levensverwachting van deze droge unit?

A: Met ons VPI-harssysteem en klasse H-isolatie is de verwachte levensduur meer dan 30 jaar. Lagere bedrijfstemperaturen (dankzij ons efficiënte kernontwerp) verlengen de levensduur van de isolatie aanzienlijk in vergelijking met standaard droge typen.

Vraag: Hoe ga ik om met condensatie in de kast?

A: Onze NEMA 3R-behuizing is ontworpen met druppelschermen en lamellen. Voor kustgebieden met een hoge luchtvochtigheid bieden wij echter een optionele ruimteverwarmer met laag wattage en hygrostaat aan. Hierdoor blijft de interne lucht circuleren en wordt "zweten" op de batterijen buiten kantooruren voorkomen.

Vraag: Biedt u garantie op de driefasige, op een pad gemonteerde, droge transformator met automatische isolatie?

EEN: Ja.Lugao Power Co., Ltd.biedt standaard een garantie van 12 maanden vanaf de datum van inbedrijfstelling (of 18 maanden vanaf verzending, afhankelijk van welke datum eerder valt). Dit dekt alle fabricagefouten in materialen en vakmanschap.

Ondersteuning na verkoop

Wij geloven in een relatie, niet alleen in een transactie. Ons servicepakket omvat:

Standaardgarantie van 12 maanden: Uitbreidbaar tot 5 jaar met een servicecontract.

Reserveonderdelen: Thermische sensoren, ventilatoren (voor opties voor geforceerde koeling) en pakkingen, wereldwijd op voorraad.

Diagnose op afstand: Voor units met slimme sensoren kan ons team storingen voorspellen voordat ze zich voordoen.
