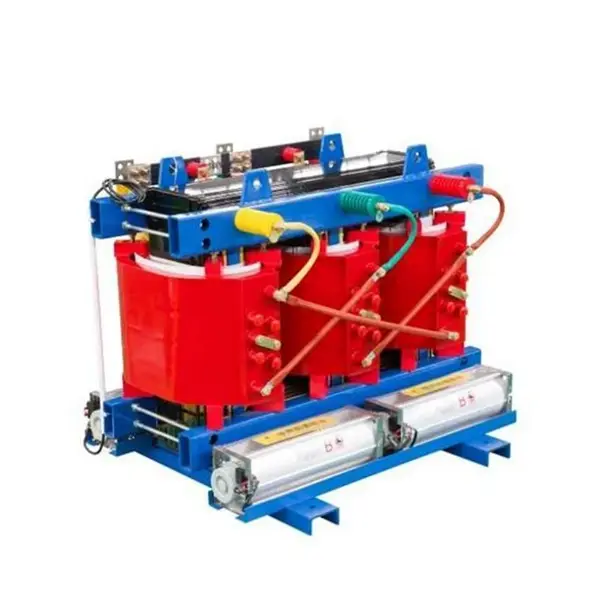

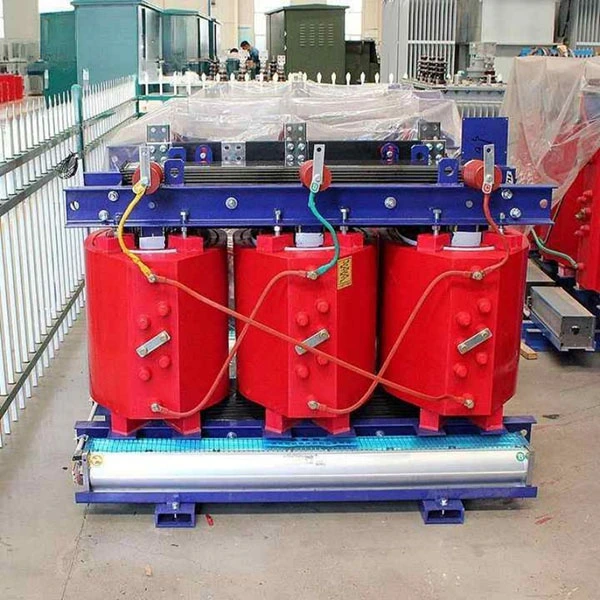

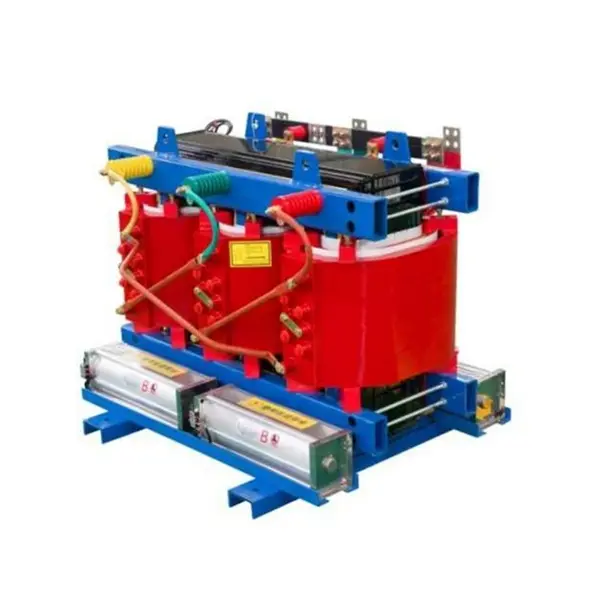

SCB13 800kva gegoten stroomtransformator van epoxyhars

Wat is deze apparatuur?

De SCB13-800kVA gegoten stroomtransformator van epoxyhars is een driefasige stroomtransformator die is vervaardigd met behulp van een vacuümgietproces van epoxyhars. Het behoort tot de energiezuinige familie van droge transformatoren.

Uitsplitsing van modelcodes:

● S – Driefasig

● C – Giethars (epoxy)

● B – Laagspanningsfoliewikkeling

● 13 – Prestatiereekscode, die het energie-efficiëntieniveau weergeeft

Wat doet het?

De kernfunctie van deze apparatuur is het verlagen van hoge spanning (10 kV of 35 kV) naar lage spanning (400 V/380 V), waardoor veilige en stabiele stroom wordt geleverd aan verschillende elektrische belastingen. In tegenstelling tot traditionele oliegevulde transformatoren wordt er voor de koeling geen isolatieolie gebruikt. In plaats daarvan wordt gebruik gemaakt van vaste epoxy-isolatie in combinatie met natuurlijke luchtkoeling.

Productbeschrijving

De SCB13-800kVA gegoten stroomtransformator van epoxyhars is een zeer efficiënte,driefasige droge transformatorontworpen voor moderne stroomdistributie. Het beschikt over vacuümgieten van epoxyhars, laagspanningsfoliewikkelingen en voldoet aan de GB 20052-2020 niveau 2 energie-efficiëntienormen (benadert niveau 1). Ideaal voor toepassingen die energiebesparing, brandveiligheid en betrouwbaarheid vereisen.

Nominaal 800 kVA met een standaard spanningsverhouding van 10 kV/0,4 kV (aanpasbaar tot 6 kV, 20 kV of 35 kV). De olievrije vaste epoxy-isolatie elimineert lekkage-, brand- en explosierisico's, waardoor het geschikt is voor hoge gebouwen, metro's, ziekenhuizen, datacenters en chemische fabrieken.

Belangrijkste elektrische prestaties: nullastverlies ≤1090W, belastingsverlies (120°C) ≤6260W, kortsluitimpedantie 6% (instelbaar 4%-10%), gedeeltelijke ontlading ≤5pC en geluid ≤55dB op 1 meter afstand.

Uitgerust met een intelligent temperatuurcontrolesysteem (PT100-sensoren, automatische start/stop van de ventilator, oververhittingsalarm en uitschakeling) en RS485-communicatie voor BA-systeemintegratie. Het VPI-gietproces zorgt voor een vochtbestendige, vlamvertragende inkapseling. De kern maakt gebruik van siliciumstaal met hoge permeabiliteit en trapsgewijze verbindingen. Standaard bescherming IP20 (IP23 optioneel).

Met een ontwerplevensduur van 30 jaar en minimaal onderhoud is de SCB13-800kVA een betrouwbare, economische keuze voor nieuwe of verbeterde distributiesystemen.

Producttoepassing

Typische toepassingen:

Hoge gebouwen, commerciële complexen, ziekenhuizen, datacentra, metrostations, luchthavens, chemische fabrieken, stations voor hernieuwbare energie en elke locatie waar brandveiligheid een cruciale vereiste is.

Producteigenschap

Hoge efficiëntie en energiebesparingen – lagere bedrijfskosten

Verliezen bij nullast verminderd met 20%-37% vergeleken met de SCB11-serie; belastingverliezen verminderd met 15%-30%

Typisch 800 kVA nullastverlies ≤ 1090 W, belastingsverlies (bij 120 °C) ≤ 6260 W

Voldoet aan GB 20052-2020 niveau 2 energie-efficiëntienormen; sommige parameters bereiken niveau 1

Berekening van het economisch voordeel:

Gebaseerd op 8.000 bedrijfsuren per jaar bij $0,11/kWh, vergeleken met een standaard SCB11-transformator, bedraagt ​​de jaarlijkse elektriciteitsbesparing ongeveer $2.000-$2.700. Het prijsverschil is in ongeveer 3 jaar terugverdiend.

Veiligheid en betrouwbaarheid – Brandveilig en explosiebestendig zonder risico

Kernvoordelen:

Zelfdovend: Epoxyhars ontstekingspunt > 300°C; De vlam verspreidt zich niet en dooft vanzelf wanneer de warmtebron wordt verwijderd

Olievrij ontwerp: elimineert olielekkage, brand- en explosierisico's volledig; geen behoefte aan een olieopvangput

Hoge kortsluitvastheid: de zeer sterke glasvezelversterkte structuur, gevormd door vacuümgieten, verhoogt de kortsluitvastheid met meer dan 30%

Extreem lage gedeeltelijke ontlading: Gedeeltelijke ontlading kan worden geregeld onder 5pC, waardoor de veroudering van de isolatie aanzienlijk wordt vertraagd

Echte klantproblemen aanpakken:

Vraag: Waar richt de brandinspectie zich het meest op bij het installeren van een transformator in de kelder van een hoogbouw?

A: Brandweerautoriteiten richten zich primair op 'het risico van branduitbreiding' en 'giftige rookemissies'. Onze SCB13 maakt gebruik van epoxyharsgietwerk, dat inherent vlamvertragend is en bij verbranding geen gehalogeneerde giftige gassen produceert (conform GB/T 1094.11-2022). Dit is een groot voordeel waar oliegevulde transformatoren niet aan kunnen tippen. Juist vanwege dit kenmerk hebben veel commerciële complexen en ziekenhuisprojecten in eerste- en tweederangssteden strenge brandveiligheidsbeoordelingen doorstaan.

Vraag: Droge transformatoren zijn gevoelig voor vocht. Kunnen ze in het regenseizoen in de zuidelijke regio's werken?

A: Conventionele droge transformatoren zijn inderdaad gevoelig voor vocht, maar onze SCB13 maakt gebruik van een vacuümgietproces waarbij epoxyhars de wikkelingen volledig omhult en zo een afgesloten isolatielaag vormt. De kern en het klemmateriaal ondergaan een speciale anticorrosiebehandeling, waardoor normale werking in omgevingen met een relatieve vochtigheid van 100% mogelijk is. Er is geen droogbehandeling nodig voor het opnieuw opstarten na het uitschakelen.

Slimme monitoring – temperatuur in één oogopslag

Standaard intelligent temperatuurcontrolesysteem:

Vooraf ingebedde PT100 platina-weerstandssensoren in elke fasewikkeling voor realtime temperatuurbewaking

De controller geeft cyclisch de driefasige wikkeltemperaturen weer – gemakkelijk af te lezen

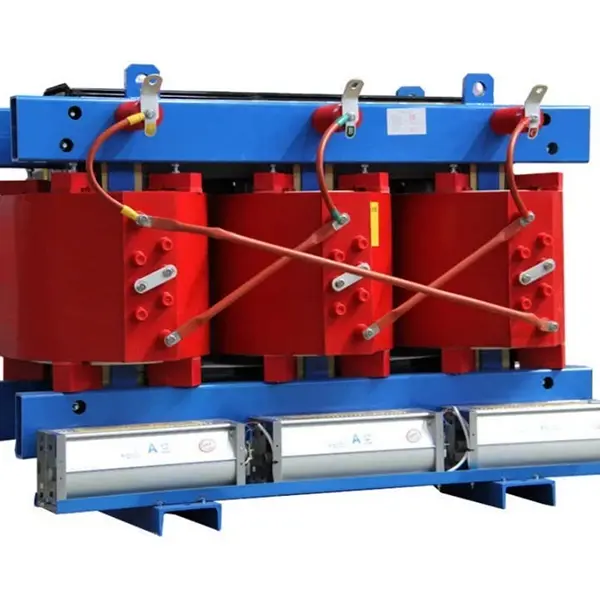

Start/stopt automatisch aan de onderkant gemonteerde koelventilatoren (start bij >100°C, stopt bij <80°C)

Biedt een alarm voor oververhitting (instelbaar instelpunt) en uitschakelbeveiliging voor oververhitting

Geluidsarme werking – stil en niet storend

Gemeten gegevens:

Voor 800 kVA en lager: geluidsniveau ≤ 55 dB gemeten op 1 meter afstand van de apparatuur

45° volledig getrapte overlappingskernverbindingstechnologie + trillingsdempende kussens kunnen het geluid verder verminderen met 5-8dB

Sterke overbelastingscapaciteit – betrouwbaar wanneer het er het meest toe doet

Parameters voor overbelastingsvermogen:

Natuurlijke koeling (AN) – kan continu op 100% belasting werken

Geforceerde luchtkoeling (AF) – capaciteit kan met 40-50% worden verhoogd

Bestand tegen 150% nominale belasting gedurende 2 uur

Toepassingsscenario's:

Piekvraagperioden in de zomer, stroombeveiliging bij kritieke gebeurtenissen, tijdelijke verdeling van de belasting wanneer één transformator uitvalt – op deze ‘kritieke momenten’ zorgt de overbelastingscapaciteit van de SCB13 voor continuïteit van de stroomvoorziening.

Onderhoudsvrij – Moeiteloos en zorgeloos

Onderhoudsvoordelen:

Olievrij – periodieke oliefiltratie of oliechromatografietests zijn niet nodig

Glad wikkeloppervlak – stof hoopt zich niet gemakkelijk op

Geen bewegende delen – extreem laag uitvalpercentage

Voor dagelijks onderhoud hoeft u alleen de temperatuurweergave te controleren en de koelluchtkanalen te reinigen

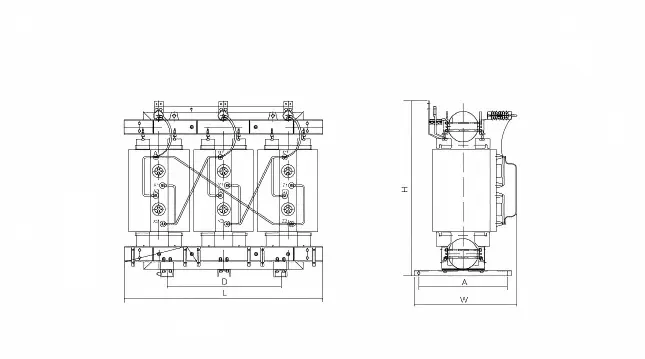

Productparameter (specificatie)

Serviceverplichting na verkoop

Garantieperiode: 12 maanden vanaf de datum van verzending (verlengbaar tot 36 of 60 maanden met een betaald servicecontract)

Technische ondersteuning: levenslang gratis technisch advies; belastingberekening en oplossingsoptimalisatie tijdens de selectiefase

Field Service: installatiebegeleiding, hulp bij inbedrijfstelling, probleemoplossing (gratis tijdens garantie, op kosten gebaseerd na garantie)

Levering van reserveonderdelen: temperatuurregelaars, ventilatoren, sensoren en andere gebruikelijke onderdelen op voorraad; levering de volgende dag via koerier
